Schubstangenspanner GR.5 kurze Bauform AMF

Art.-Nr.	39540050
EAN / GTIN	4020772094331
Hersteller Art. Nr.	94334
Gewicht	0,93 kg
Breite	0,14 m
Länge	0,15 m
Höhe	0,2 m

46,72 €

Größe 5

Druck- und Zugspanner, kurze Bauform
Nieten aus nicht rostendem Stahl
Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Kompon
Als Druck- und Zugspanner zu verwenden
Lange Schubstangenführung mit Befestigungsgewinde und Mutter

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 1-3 Werktage

Stück

Beschreibung

Schubstangenspanner, kurze Bauform

Ausführung: Druck- und Zugspanner, kurze Bauform . Lange Schubstangenführung mit Befestigungsgewinde und Mutter. Verzinkt und passiviert. Nieten aus nicht rostendem Stahl. Passschrauben vergütet. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente.

Anwendung: Als Druck- und Zugspanner zu verwenden. Zur Befestigung an Blechwänden. Zudem kann der Schubstangenspanner in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist eine Flanschbefestigung mittels Winkelfuß möglich.

Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

Merkmale

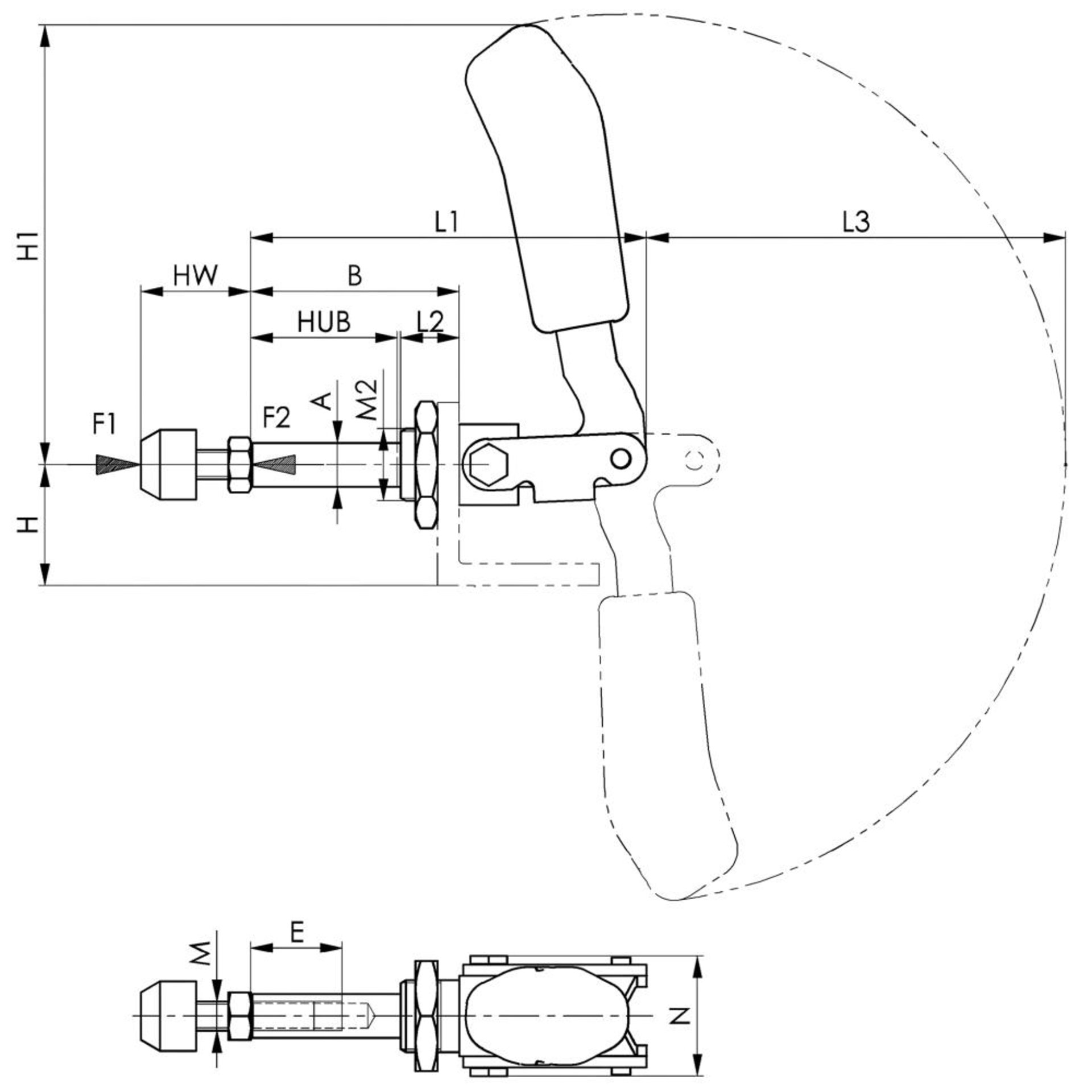

Merkmale
a	16 16
h	37 37
Größe	5
F1	4 kN
F2	4 kN
Andrückschraube	M12 x 50
Gewicht	1200 g
B	92
E	45
H1	149
Hub	67
HW min.	30
HW max.	50
L1	175
L2	24
L3	139
M	M12
M2	M24 x 1,5
N	49

Hersteller

ANDREAS MAIER GmbH & Co. KG (AMF)
Waiblinger Str. 116
70734 Fellbach
Phone: +49 711 5766-0
Fax: +49 711 575725
E-mail: amf@amf.de
