Schubstangenspanner GR.2 kurze Bauform AMF

Art.-Nr.	39540020
EAN / GTIN	4020772094300
Hersteller Art. Nr.	94300
Gewicht	0,15 kg
Breite	0,06 m
Länge	0,08 m
Höhe	0,03 m

25,11 €

Größe 2

Druck- und Zugspanner, kurze Bauform
Nieten aus nicht rostendem Stahl
Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Kompon
Als Druck- und Zugspanner zu verwenden
Lange Schubstangenführung mit Befestigungsgewinde und Mutter

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 1-3 Werktage

Stück

Beschreibung

Schubstangenspanner, kurze Bauform

Ausführung: Druck- und Zugspanner, kurze Bauform . Lange Schubstangenführung mit Befestigungsgewinde und Mutter. Verzinkt und passiviert. Nieten aus nicht rostendem Stahl. Passschrauben vergütet. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente.

Anwendung: Als Druck- und Zugspanner zu verwenden. Zur Befestigung an Blechwänden. Zudem kann der Schubstangenspanner in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist eine Flanschbefestigung mittels Winkelfuß möglich.

Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

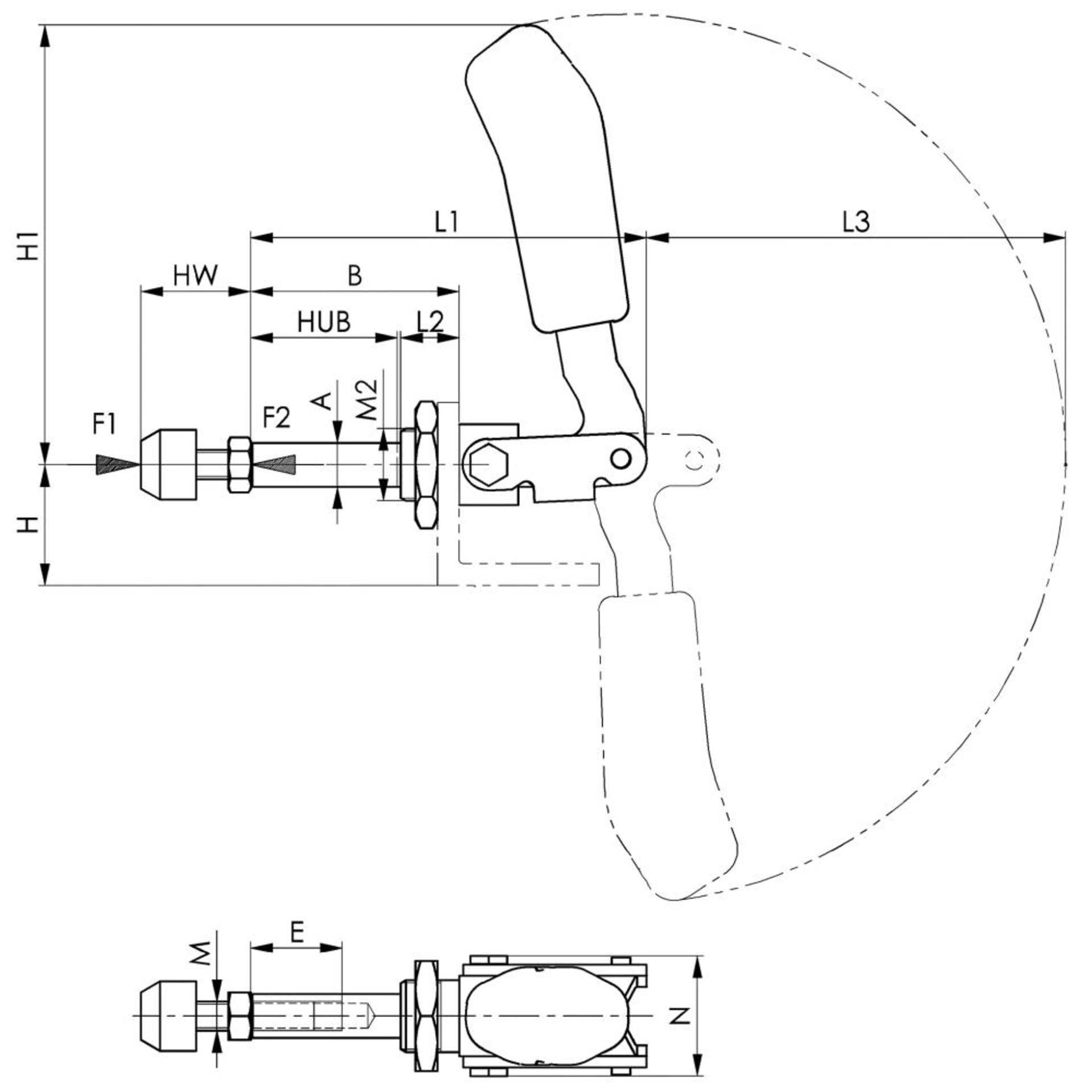

Merkmale

Merkmale
a	10 10
h	24 24
Größe	2
F1	1 kN
F2	1 kN
Andrückschraube	M6 x 25
Gewicht	130 g
B	36
E	15
H1	73
Hub	21,5
HW min.	17
HW max.	27
L1	68,5
L2	13
L3	68
M	M6
M2	M16 x 1,5
N	30,5
