Descripción

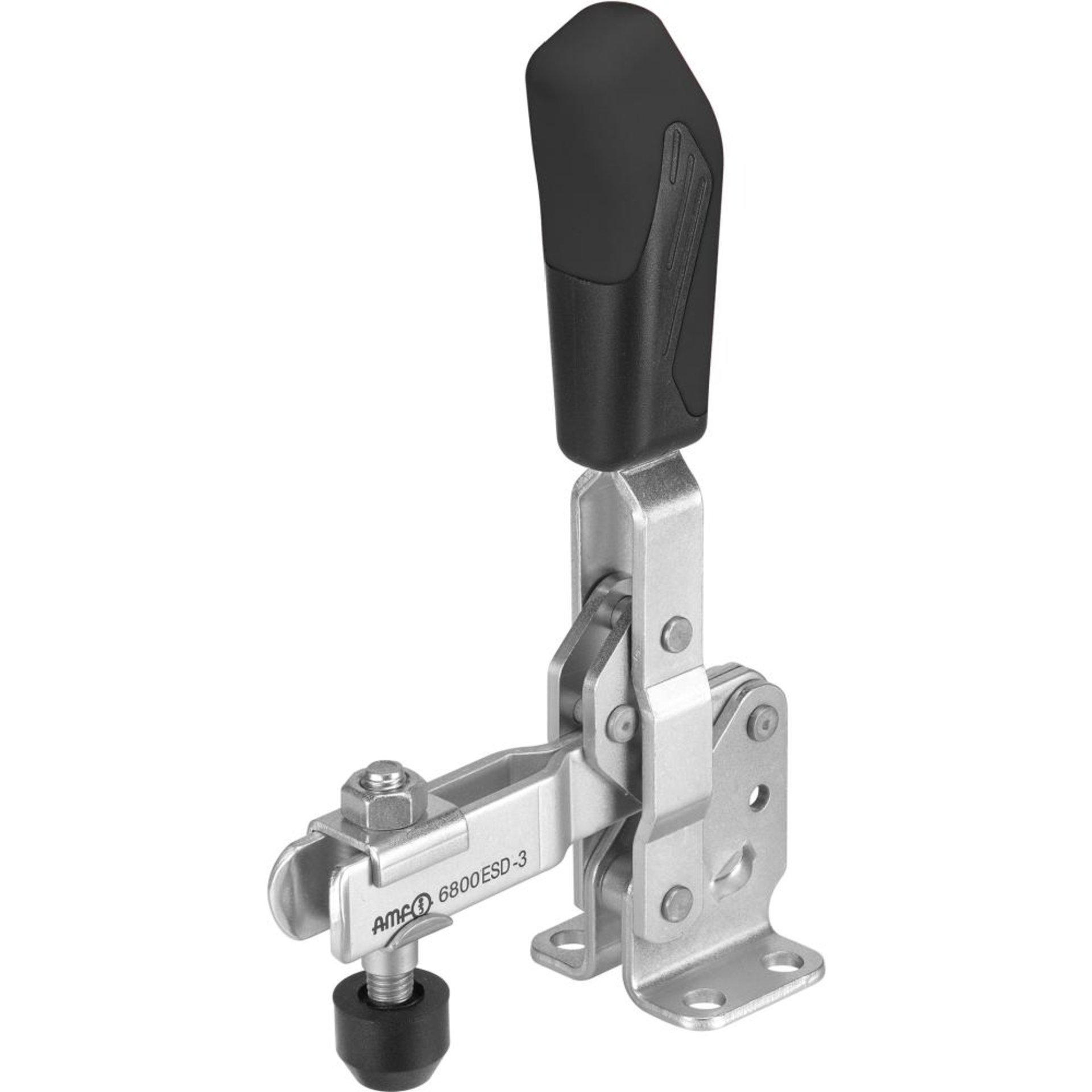

Ausführung: Mit Schutzkappe und Handgriff aus elektrostatisch ableitendem (dissipativem) Material. Mit offenem Haltearm und waagrechtem Fuß. Verzinkt und passiviert. Niete aus nicht rostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen.
Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit
Fingerschutz, Verliersicherung für die Andrückschraube am Spannarmende.
Anwendung: Der ESD Senkrechtspanner wurde speziell entwickelt für den Einsatz in ESD Schutzzonen (EPA –electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1.
Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.

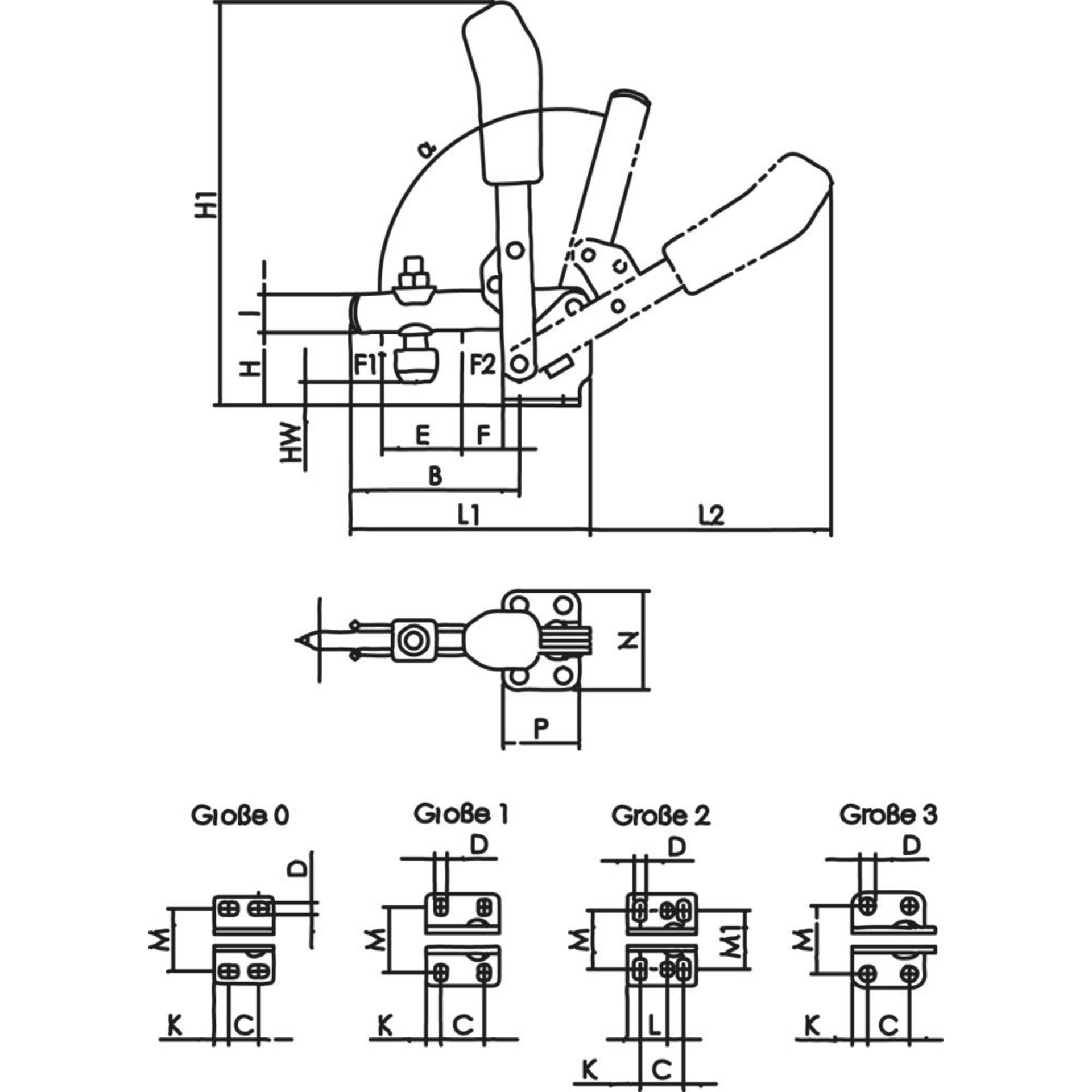

Caracteristicas
| a |
|
|---|---|
| A | 4 |
| alpha | 95° |
| alpha* | – |
| Andrückschraube | M4 x 25 |
| B | 31 |
| C | 8,5–13,5 |
| D | 4,5 |
| E | 14 |
| F | 5 |
| F1 | 0,5 kN |
| F2 | 0,7 kN |
| Gewicht | 60 g |
| h |
|
| H | 18 |
| H1 | 81 |
| Herstellerartikelnummer | 562483 |
| Herstellername | Andreas Maier GmbH & Co KG |
| HW max. | 3,5 |
| HW min. | -1,5 |
| I | 8 |
| K | 5,5 |
| L1 | 49 |
| L2 | 50 |
| M | 23 |
| Markenname | AMF |
| N | 32 |
| P | 22 |
| WGNr. | W341 |
| Größe | 0 |
Fabricante
ANDREAS MAIER GmbH & Co. KG (AMF)
Waiblinger Str. 116
70734 Fellbach
Phone: +49 711 5766-0
Fax: +49 711 575725
E-mail: amf@amf.de
