Descripción
Caracteristicas
| a | 21 |
|---|---|
| A | 21 |
| A1 | 39 |
| A2 | 9 |
| A3 | 19 |
| Ausführung 1 | mit Sicherheitsverriegelung |
| Ausführung 2 | Fuß waagrecht |
| B | 32 |
| B1 | 45 |
| B2 | 20,6 |
| B3 | 15,6 |
| B5 | 2,5 |
| B6 | 51,1 |

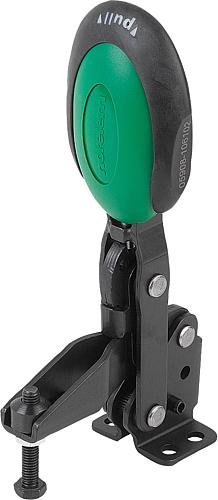

| Benennung | Schnellspanner |
| C | 32,7 |
| D | 6,8 |
| Einbaulage | vertikal |
| Farbe Komponente | grün |
| Gewicht in kg (ERP) | 0.4353 |
| Grifftyp Schnellspanner | vertikal |
| h | 191,4 |
| H | 191,4 |
| Haltekraft F1 N | 2000 |
| Haltekraft F2 N | 2800 |
| Haltekraft \rF1\rN | 2000 |
| Haltekraft \rF2\rN | 2800 |
| Handkraft FH N | 190 |
| Handkraft\rFH\rN | 190 |
| l | 107 |
| L | 107 |
| L1 | 62 |
| Lochbild | 3 |
| M=Andruckspindel | M8x45 |
| M=ANDRUCKSPINDEL | M8x45 |
| Material Grundkörper | Stahl |
| Material Komponente | Polyamid |
| Oberfläche Grundkörper | nitrocarburiert und oxidiert |
| Öffnungswinkel Griff ohne Anschlag | 86° |
| Öffnungswinkel Griff Position 1 | 26° |
| Öffnungswinkel Griff Position 2 | 61° |
| Öffnungswinkel Haltearm ohne Anschlag | 158° |
| Öffnungswinkel Haltearm Position 1 | 13° |
| Öffnungswinkel Haltearm Position 2 | 93° |
| Öffnungswinkel\rGriff\rohne Anschlag | 86° |
| Öffnungswinkel\rGriff\rPosition 1 | 26° |
| Öffnungswinkel\rGriff\rPosition 2 | 61° |
| Öffnungswinkel\rHaltearm\rohne Anschlag | 158° |
| Öffnungswinkel\rHaltearm\rPosition 1 | 13° |
| Öffnungswinkel\rHaltearm\rPosition 2 | 93° |
| PL Edelstahl | false |
| Produkttyp | verstellbare Andruckspindel |
| RoHS | true |
| Spannkraft F3 N | 940 |
| Spannkraft F4 N | 1350 |
| Spannkraft \rF3\rN | 940 |
| Spannkraft \rF4\rN | 1350 |
| Ursprungs-Land | TR |
| Zolltarifnummer | 82057000 |
Fabricante
norelem Normelemente
GmbH & Co. KG
Volmarstraße 1
71706 Markgröningen
Zentrale
+49 (0) 7145/206-0
+49 (0) 7145/206-66
info@norelem.de
Normas de seguridad
Instrucciones generales de seguridad
• Todas las conexiones eléctricas deben ser realizadas por un electricista autorizado.
• Las máquinas sólo pueden funcionar con dispositivos de seguridad que funcionen.
• Sólo permita que personal capacitado opere la máquina.
• Los trabajos de mantenimiento y reparación sólo pueden ser realizados por personal capacitado.
• Nunca trabaje bajo la influencia de enfermedades, medicamentos, drogas o alcohol que perjudiquen la concentración.
• Antes de realizar trabajos de mantenimiento o reparación, las máquinas deben estar siempre desconectadas de la red eléctrica.
• Use ropa ajustada y quítese cualquier elemento que pueda provocar enredos en la maquinaria.
• Utilice repuestos y accesorios originales.
• Mantenga las partes del cuerpo alejadas de las partes móviles de las máquinas.
• En caso de mal funcionamiento o anomalías especiales, se debe detener el funcionamiento inmediatamente hasta que se haya aclarado la causa y se haya corregido el error.
• Evite sobrecargar las máquinas. Trabajar siempre dentro del rango de rendimiento aprobado (datos técnicos)
• Asegúrese siempre de que no haya nadie en las zonas de peligro de las máquinas.
• Antes de utilizar las máquinas, asegúrese de que los dispositivos de seguridad estén funcionando correctamente.
• Lea las instrucciones de funcionamiento y familiarícese con los dispositivos de seguridad.
• Mantenga el área de trabajo limpia y ordenada para minimizar los riesgos.
• No realice ningún cambio en las máquinas
• Use protección auditiva para proteger su audición.
• Utilice guantes de seguridad adecuados al manipular productos químicos u objetos punzantes.
• Use zapatos de seguridad adecuados para proteger sus pies.
• Use ropa de seguridad adecuada
• Asegúrese de observar y seguir todas las instrucciones de seguridad marcadas en el producto o incluidas con el producto.
