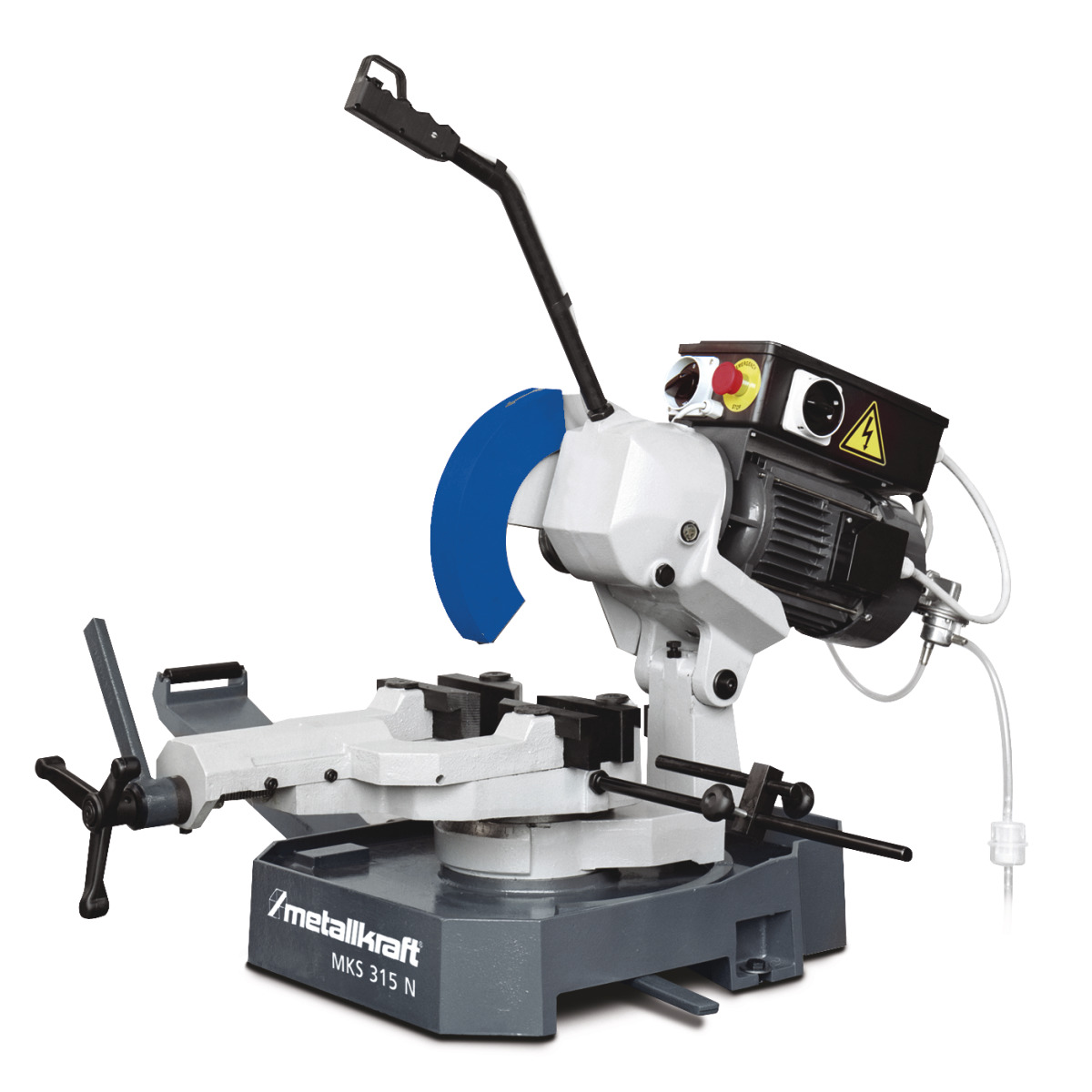

Descripción
- zwei Schnittgeschwindigkeiten
- Drehbarer Maschinenkopf um 45° nach links und 45° nach rechts
- Untersetzungsgetriebe im Ölbad laufend
- Automatische Membrankühlmittelpumpe mit serienmäßigem Kühlmittelfilter
- Schnellspann-Schraubstock mit Antigrat- Vorrichtung, 45° nach links und 45° nach rechts schwenkbar
- Schraubstock längsverschiebbar und dadurch für Längsschnitte und zum Schlitzen geeignet
- Bewegliche Schutzvorrichtung sorgt für optimale Sicherheit beim Schneiden
- Steuerhandgriff mit Sicherheitsschalter
- Elektrische Anlage in Niederspannung 24 Volt, mit Not-Aus-Schalter, Hauptschalter, Drehzahlwahlschalter und Überlastschutz
- Qualität Made in Europe
- Kühlmitteleinrichtung
- Längenanschlag 500 mm
- Bedienwerkzeug
- Ohne Sägeblatt
- Ohne Unterbau
Caracteristicas
| Abmessung (L x B x H) | 1000 x 1150 x 1475 mm |
|---|---|
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 1150 mm |
| Drehzahlen | 40/80 min-1 |
| Einlaufhöhe inkl. Unterbau | 1015 mm |
| Elektrischer Anschluß |
|
| Gehrungswinkel | -45 – +45 ° |
| Gewicht (netto) ca. | 165 kg |
| Gewicht ca. | 165 kg |
| Höhe (Produkt) ca. | 1475 mm |
| Länge (Produkt) ca. | 1000 mm |
| Leistung Antriebsmotor | 1,5 / 2,2 kW |
| Motorleistung | 1,5/2,2 kW |
| Netzfrequenz | 50 Hz |
| Sägeblatt Durchmesser | 315 mm |
| Sägeblattdrehzahl(en) | 40/80 min¯¹ |
| Sägeblattdurchmesser | 315 mm |
| Schnittkapazität - 45° Quadrat Profil | 70 x 70 mm |
| Schnittkapazität - 45° Rechteck Profil | 70 x 70 mm |
| Schnittkapazität - 45° Rund Profil | 80 mm |
| Schnittkapazität - 45° Rund Vollmaterial | 50 mm |
| Schnittkapazität -45° (quadrat) Rohr | 70 x 70 mm |
| Schnittkapazität -45° (rechteck) Rohr | 70 x 70 mm |
| Schnittkapazität -45° (rund) Rohr | 80 mm |
| Schnittkapazität -45° (rund) Vollmaterial | 50 mm |
| Schnittkapazität + 45° Quadrat Profil | 70 x 70 mm |
| Schnittkapazität + 45° Rechteck Profil | 70 x 70 mm |
| Schnittkapazität + 45° Rund Profil | 80 mm |
| Schnittkapazität + 45° Rund Vollmaterial | 50 mm |
| Schnittkapazität + 60° Quadrat Profil | - |
| Schnittkapazität + 60° Rechteck Profil | - |
| Schnittkapazität + 60° Rund Profil | - |
| Schnittkapazität + 60° Rund Vollmaterial | - |
| Schnittkapazität +45° (quadrat) Rohr | 70 x 70 mm |
| Schnittkapazität +45° (rechteck) Rohr | 70 x 70 mm |
| Schnittkapazität +45° (rund) Rohr | 80 mm |
| Schnittkapazität +45° (rund) Vollmaterial | 50 mm |
| Schnittkapazität 0° (quadrat) Rohr | 80 x 80 mm |
| Schnittkapazität 0° (rechteck) Rohr | 115 x 70 mm |
| Schnittkapazität 0° (rund) Rohr | 90 mm |
| Schnittkapazität 0° (rund) Vollmaterial | 55 mm |
| Schnittkapazität 90° Quadrat Profil | 80 x 80 mm |
| Schnittkapazität 90° Rechteck Profil | 115 x 70 mm |
| Schnittkapazität 90° rund Profil | 90 mm |
| Schnittkapazität 90° rund Vollmaterial | 55 mm |
| Spannweite Schraubstock | 120 mm |
Ersatzteile
Zubehör
obligatorisch
Fabricante
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Normas de seguridad
Instrucciones generales de seguridad
• Todas las conexiones eléctricas deben ser realizadas por un electricista autorizado.
• Las máquinas sólo pueden funcionar con dispositivos de seguridad que funcionen.
• Sólo permita que personal capacitado opere la máquina.
• Los trabajos de mantenimiento y reparación sólo pueden ser realizados por personal capacitado.
• Nunca trabaje bajo la influencia de enfermedades, medicamentos, drogas o alcohol que perjudiquen la concentración.
• Antes de realizar trabajos de mantenimiento o reparación, las máquinas deben estar siempre desconectadas de la red eléctrica.
• Use ropa ajustada y quítese cualquier elemento que pueda provocar enredos en la maquinaria.
• Utilice repuestos y accesorios originales.
• Mantenga las partes del cuerpo alejadas de las partes móviles de las máquinas.
• En caso de mal funcionamiento o anomalías especiales, se debe detener el funcionamiento inmediatamente hasta que se haya aclarado la causa y se haya corregido el error.
• Evite sobrecargar las máquinas. Trabajar siempre dentro del rango de rendimiento aprobado (datos técnicos)
• Asegúrese siempre de que no haya nadie en las zonas de peligro de las máquinas.
• Antes de utilizar las máquinas, asegúrese de que los dispositivos de seguridad estén funcionando correctamente.
• Lea las instrucciones de funcionamiento y familiarícese con los dispositivos de seguridad.
• Mantenga el área de trabajo limpia y ordenada para minimizar los riesgos.
• No realice ningún cambio en las máquinas
• Use protección auditiva para proteger su audición.
• Utilice guantes de seguridad adecuados al manipular productos químicos u objetos punzantes.
• Use zapatos de seguridad adecuados para proteger sus pies.
• Use ropa de seguridad adecuada
• Asegúrese de observar y seguir todas las instrucciones de seguridad marcadas en el producto o incluidas con el producto.
