Descripción

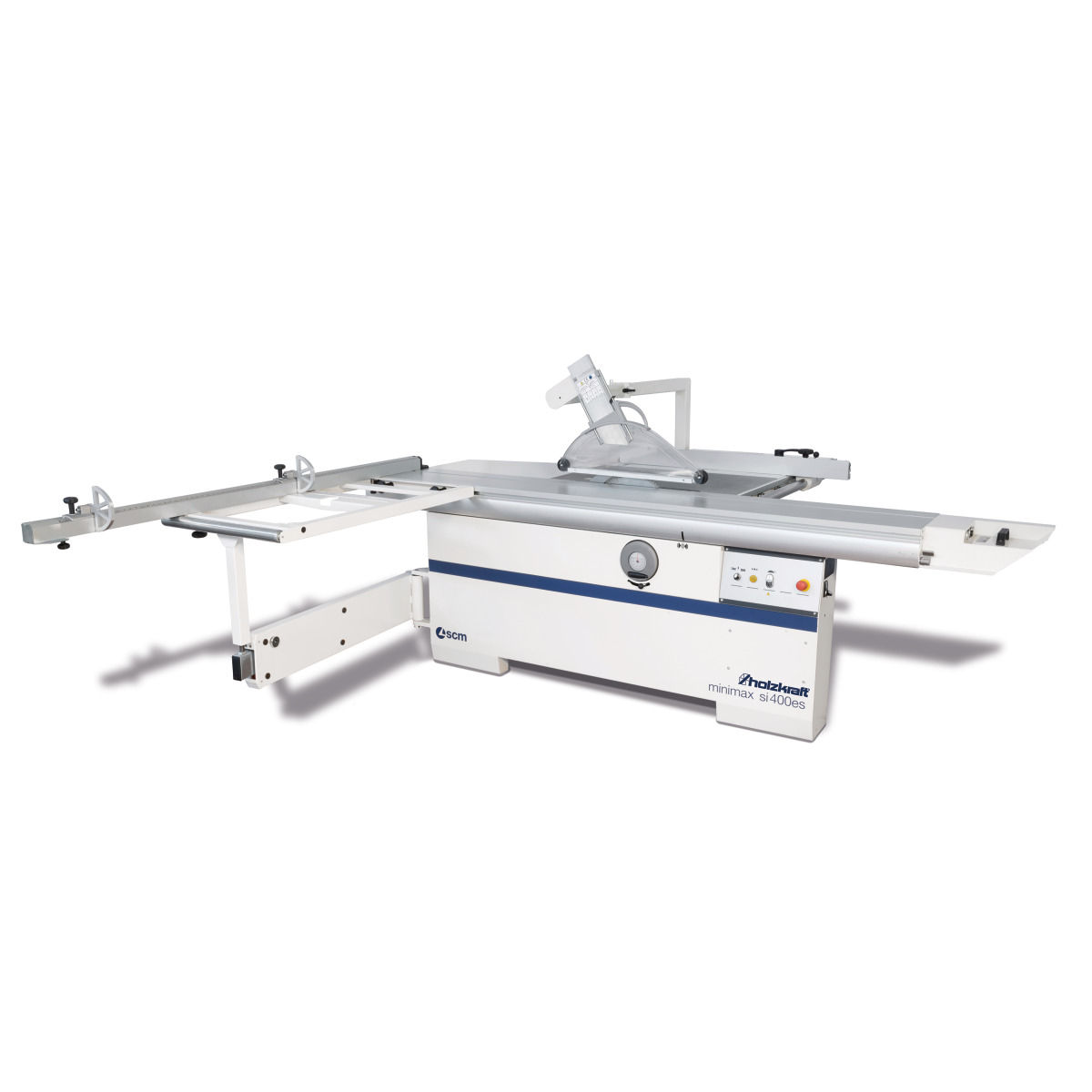

- Leichtgängiger eloxierter Aluminium-Formatschiebeschlitten
- Großflächiger Tischausleger (längsverschiebbar) mit Materialrolle auf Teleskoparm
- Ausziehbarer Teleskop-Ablänganschlag mit zwei Klappanschlägen
- Präziser Parallelanschlag, abklappbar für große Platten, mit Schnellspannung und integrierter Feineinstellung
- Serienmäßig mit Tischverbreiterung, mit Tischverlängerung und Exzenterspanner
- Säge-Aggregat aus einer robusten Gusseisen-Ringform mit doppelter Schwenksegmentführung (Doppelwiege) und Null-Punkt-Schwenkung für einen ruhigen und perfekten Schnitt
- Großflächiger Arbeitstisch aus spannungsfreiem Grauguss
- Ein-/Ausschalter am Schiebeschlitten
- Hohes Eigengewicht sorgt für Präzision und ruhigen Lauf
- Zwei Schnittgeschwindigkeiten über Inverter schaltbar
- Wegschwenkeinrichtung für Anschlag unter Tisch
- Schnittbreite 1270 mm
- Eloxierter Aluminium-Formatschiebeschlitten
- Materialrolle am Ausleger
- Säge-Parallelanschlag mit Rundstangenführung
- Tischverlängerung
- Tischverbreiterung
- Klappanschläge
- Besäumschuh
- Exzenterspanner
- Griff für Schiebeschlitten
- Sägeblatt Pendelschutz

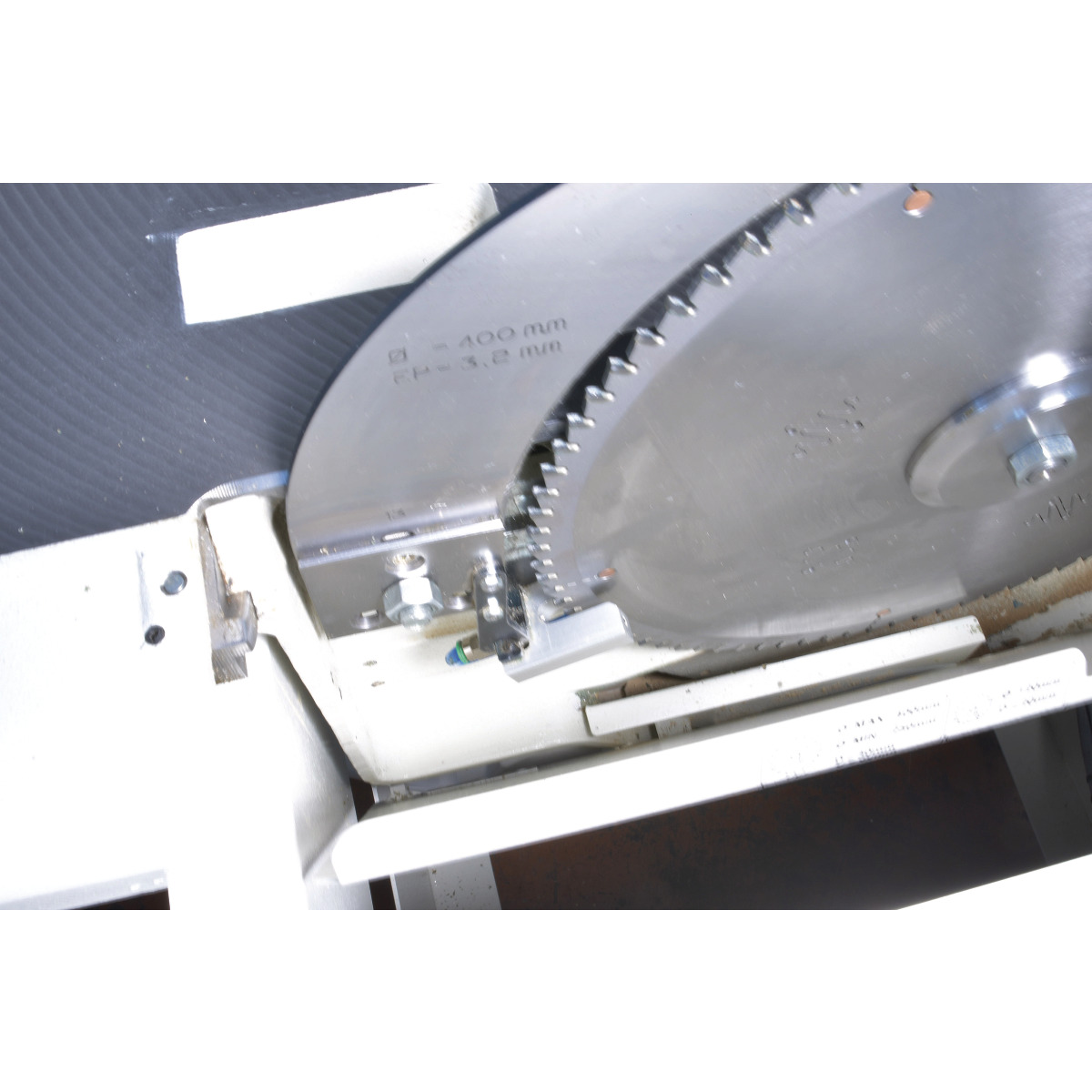

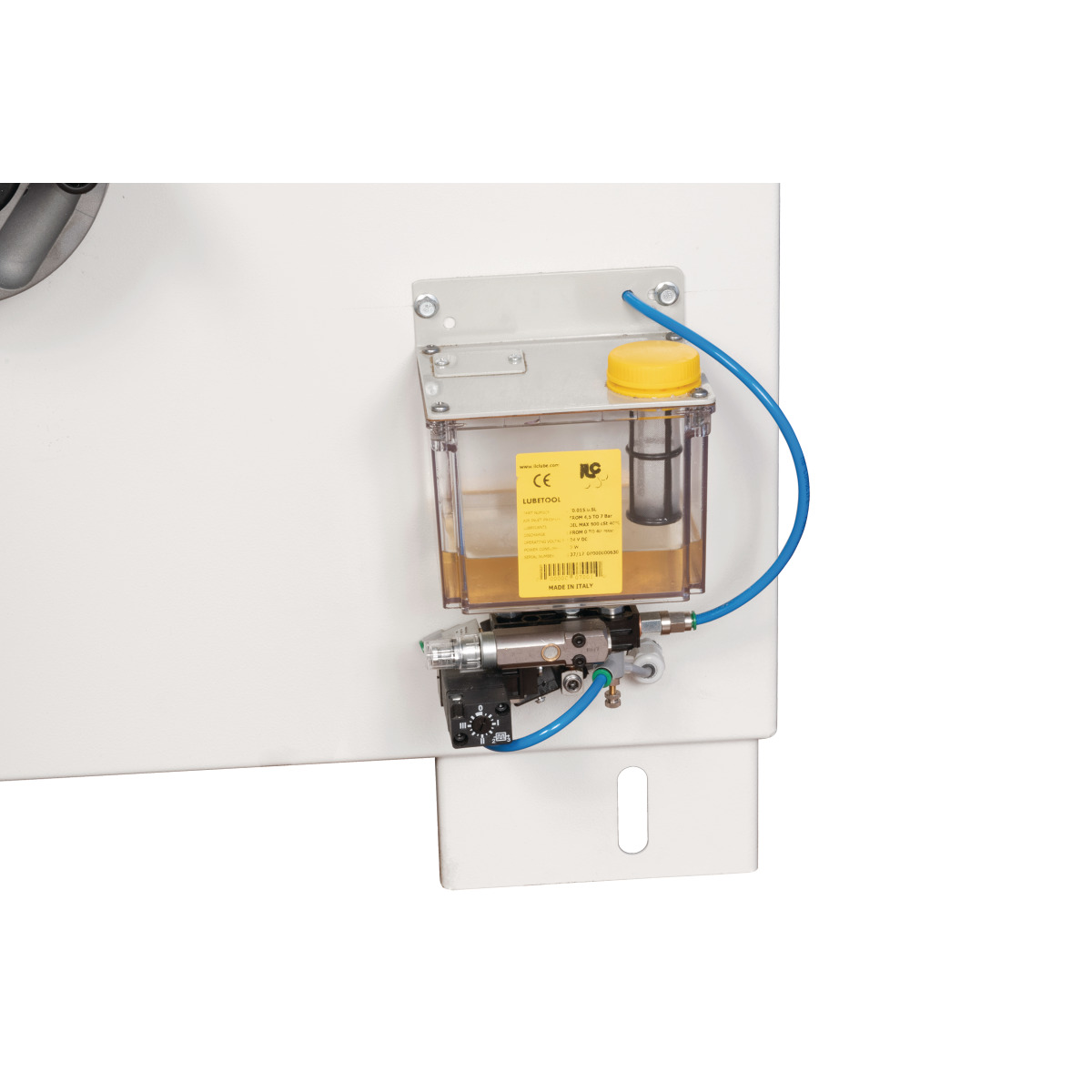

- Mikrosprüheinrichtung

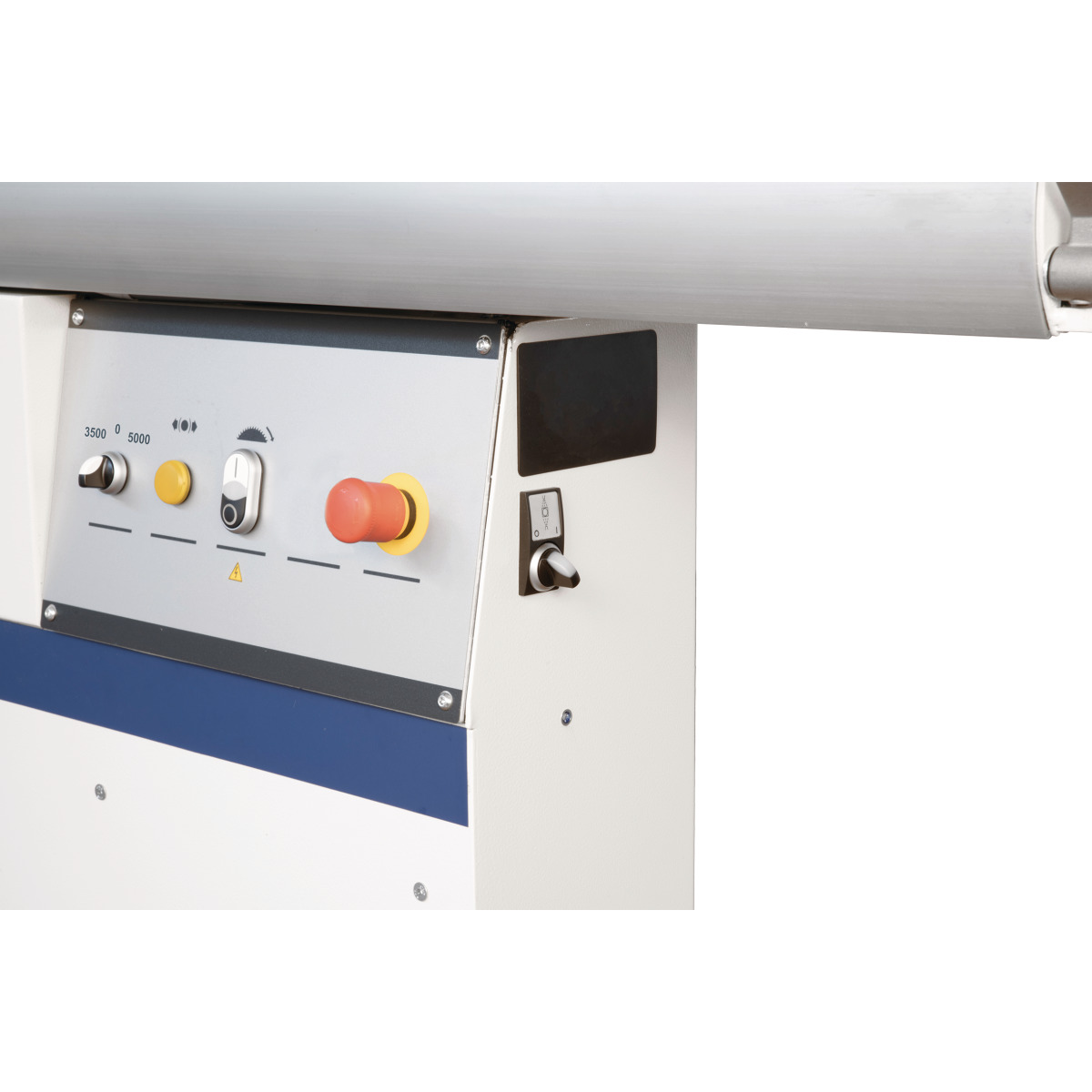

- 2 Sägeblattgeschwindigkeiten, elektronisch einstellbar über Inverter
Caracteristicas
| Ablängbreite max. links vom Sägeblatt | 3260 mm |
|---|---|
| Abmessungen Formatschiebeschlitten | 360 x 142 x 3200 mm |
| Absaugstutzen-Ø Sägeblattschutz | 80 mm |
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 80 mm |
| Anschlussspannung | 400 V |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Arbeitsbereich Länge | 1600 mm |
| Besäumlänge | 2600 mm |
| Besäumrahmenlänge | 2600 mm |
| Drehzahl Hauptsägeblatt | 3500 / 5000 min-1 |
| Drehzahl Sägeblatt | 4200 min¯¹ |
| Durchmesser Sägeblatt | 400 mm |
| Elektrischer Anschluß |
|
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 2600 mm |
| Gewicht (netto) ca. | 700 kg |
| Gewicht ca. | 715 kg |
| Leistung Antriebsmotor | 7,0 kW |
| Maschinenkörper Breite/Tiefe | 885 mm |
| Maschinenkörper Länge | 1900 mm |
| max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Max. Schnitthöhe 45° | 98 mm |
| Max. Schnitthöhe 90° | 138 mm |
| Motorleistung | 7,0 kW |
| Neigung des Sägeblattes | 90 ? 45 Grad |
| Netzfrequenz | 50 Hz |
| Platzbedarf Breite/Tiefe | 4860 mm |
| Platzbedarf Länge | 5890 mm |
| Sägeblattneigung | 90 – 45 ° |
| Schnittbreite mit Parallelanschlag | 1270 mm |
| Schnitthöhe max. 45° mit Vorritz | 98 mm |
| Schnitthöhe max. 90° mit Vorritz | 138 mm |
| Tischabmessungen | 940 x 560 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 940 mm |
| Transportbreite | 990 mm |
Zubehör
bestehend aus
Sonstiges
obligatorisch
Ausgewählt
Fabricante
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Normas de seguridad
Instrucciones generales de seguridad
• Todas las conexiones eléctricas deben ser realizadas por un electricista autorizado.
• Las máquinas sólo pueden funcionar con dispositivos de seguridad que funcionen.
• Sólo permita que personal capacitado opere la máquina.
• Los trabajos de mantenimiento y reparación sólo pueden ser realizados por personal capacitado.
• Nunca trabaje bajo la influencia de enfermedades, medicamentos, drogas o alcohol que perjudiquen la concentración.
• Antes de realizar trabajos de mantenimiento o reparación, las máquinas deben estar siempre desconectadas de la red eléctrica.
• Use ropa ajustada y quítese cualquier elemento que pueda provocar enredos en la maquinaria.
• Utilice repuestos y accesorios originales.
• Mantenga las partes del cuerpo alejadas de las partes móviles de las máquinas.
• En caso de mal funcionamiento o anomalías especiales, se debe detener el funcionamiento inmediatamente hasta que se haya aclarado la causa y se haya corregido el error.
• Evite sobrecargar las máquinas. Trabajar siempre dentro del rango de rendimiento aprobado (datos técnicos)
• Asegúrese siempre de que no haya nadie en las zonas de peligro de las máquinas.
• Antes de utilizar las máquinas, asegúrese de que los dispositivos de seguridad estén funcionando correctamente.
• Lea las instrucciones de funcionamiento y familiarícese con los dispositivos de seguridad.
• Mantenga el área de trabajo limpia y ordenada para minimizar los riesgos.
• No realice ningún cambio en las máquinas
• Use protección auditiva para proteger su audición.
• Utilice guantes de seguridad adecuados al manipular productos químicos u objetos punzantes.
• Use zapatos de seguridad adecuados para proteger sus pies.
• Use ropa de seguridad adecuada
• Asegúrese de observar y seguir todas las instrucciones de seguridad marcadas en el producto o incluidas con el producto.
