Descripción
- Vorritzeinrichtung mit eigenem Antrieb ausgestattet und von außen leicht einstellbar
- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Großflächiger Tischausleger (längsverschiebbar) mit Materialrolle auf Teleskoparm
- Ausziehbarer Teleskop-Ablänganschlag mit zwei Klappanschlägen
- Präziser Parallelanschlag, abklappbar für große Platten, mit Schnellspannung und integrierter Feineinstellung
- Serienmäßig mit Tischverbreiterung, Tischverlängerung und Exzenterspanner
- Sägeaggregat aus einer robusten Gusseisenring mit dauerhaft präziser zweifacher Schwenksegmentführung und Null-Punkt-Schwenkung für einen ruhigen und perfekten Schnitt, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Großflächiger Arbeitstisch aus spannungsfreiem Grauguss
- Hohes Eigengewicht sorgt für Präzision und ruhigen Lauf
- Mit leistungsstarkem Drehstrom-Motor ausgestattet
- Ausführung M: Höhenverstellung und Schwenkung des Sägeaggregats elektrisch, Digitalanzeige für Schwenkung
- Ausführung A: Ein-/Ausschalter am Schiebeschlitten

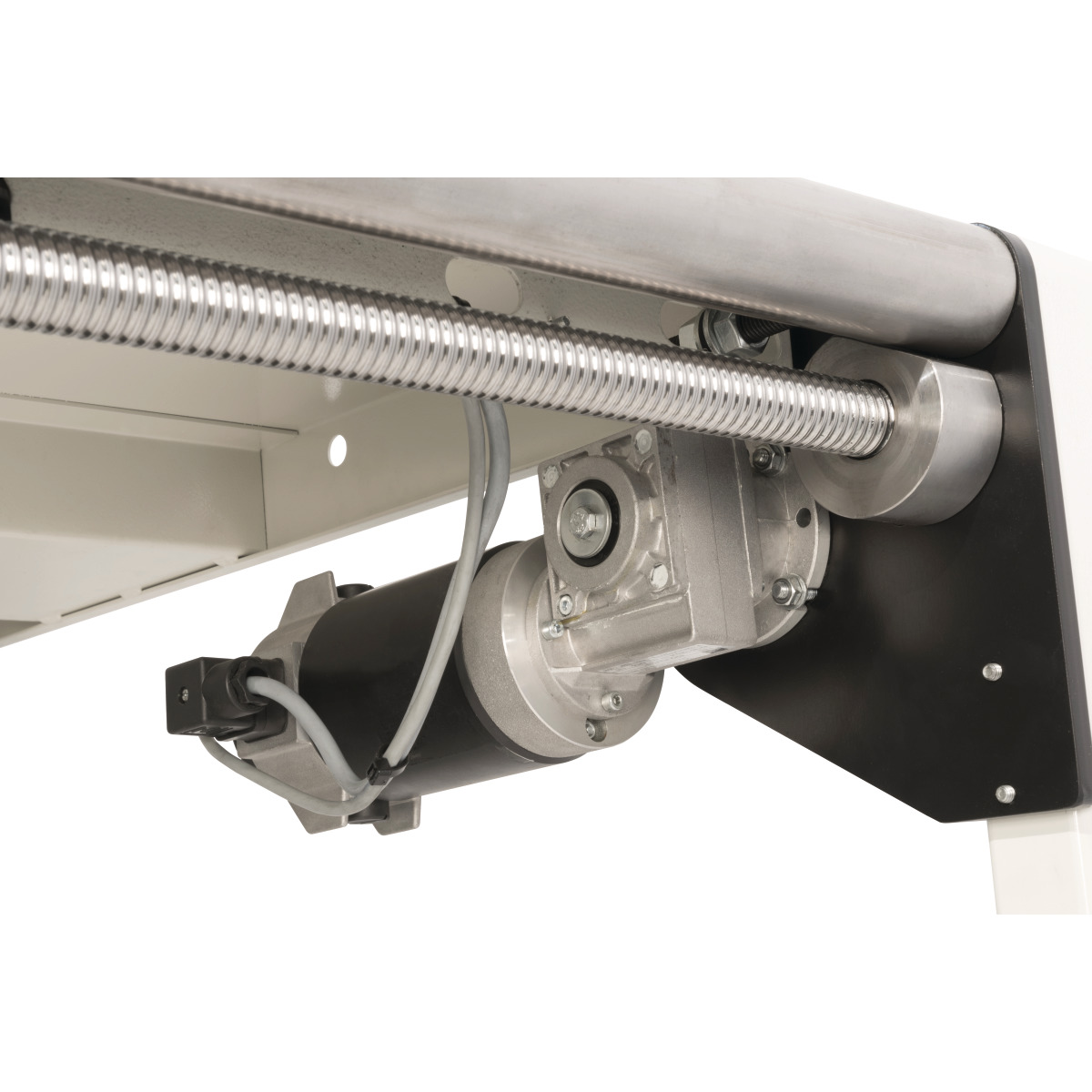

- Ausführung M A 3: Programmierte Steuerung der Sägeblatthöhe und -schwenkung und der Position des Parallelanschlags, stufenlose Positionierung des Parallelanschlags über Schalter oder automatisches Positioniersystem, Positionsanzeige über einen Encoder, Verstellung über Kugelumlaufspindel, Inkrementalverstellungsmöglichkeit

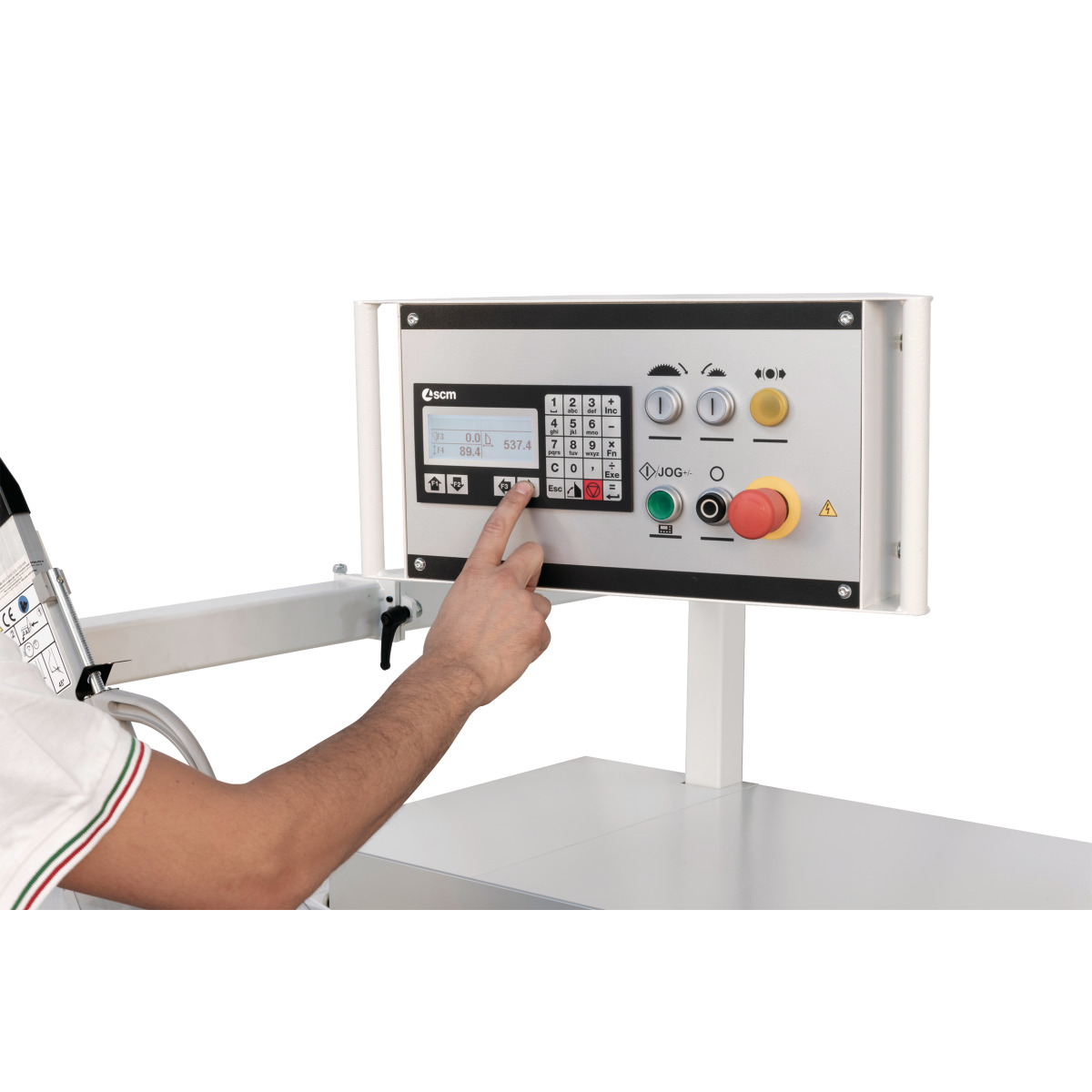

- Ausführung UP: Schwenkbares Bedienpanel auf Augenhöhe
- Made in Italy
Caracteristicas
| Ablängbreite max. links vom Sägeblatt | 3260 mm |
|---|---|
| Abmessungen Formatschiebeschlitten | 360 x 142 x 3200 mm |
| Absaugstutzen-Ø Sägeblattschutz | 80 mm |
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 80 mm |
| Anschläge | Zwei Profiklappanschläge |
| Anschlussspannung | 400 V |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Arbeitsbereich Länge | 1600 mm |
| Besäumlänge | 3200 mm |
| Besäumrahmen | ? |
| Besäumschuh | ? |
| Drehzahl Hauptsägeblatt | 4000/5000 1/min |
| Drehzahl Sägeblatt | 3500/5000 min¯¹ |
| Drehzahl Vorritzsägeblatt | 9200 1/min |
| Durchmesser Sägeblatt | 400 mm |
| Durchmesser Vorritzsägeblatt | 120 mm |
| Ein-/Aus-Schalter am Schiebeschlitten | für Motoren des Haupt-und Vorritzsägeblatts |
| Einschaltdauer Antriebsmotor | 40 % |
| Elektrischer Anschluß |
|
| Eloxierter Aluminium-Formatschiebeschlitten | ? |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser Sägeblatt | Unabhängig vom Vorritzer |
| Erläuterung max. Schnitthöhe | Unabhängig vom Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ? |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 3200 mm |
| Gewicht (netto) ca. | 745 kg |
| Gewicht (Netto) ca. | 745 kg |
| Gewicht ca. | 745 kg |
| Griff für Schiebeschlitten | ? |
| Höhe (Produkt) ca. | 1717 mm |
| Höhenverstellung und Schwenkung des Sägeaggregats | motorisch, Digitalanzeige für Schwenkung |
| Länge (Produkt) ca. | 3710 mm |
| Leistung Antriebsmotor | 7,0 kW |
| Leistung Vorritzmotor | 0,55 kW |
| Maschinenkörper Breite/Tiefe | 885 mm |
| Maschinenkörper Länge | 1900 mm |
| Materialrolle am Besäumrahmen | ? |
| max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Max. Schnitthöhe 45° | 97 mm |
| Max. Schnitthöhe 90° | 136,5 mm |
| Motorleistung | 7,0 kW |
| Motorleistung Vorritzer | 0,55 kW |
| Neigung des Sägeblattes | 90 - 45° |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Platzbedarf Breite/Tiefe | 4860 mm |
| Platzbedarf Länge | 7180 mm |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Sägeblatt-Ø max. mit Vorritz | 400 mm |
| Sägeblattneigung | 90 – 45 ° |
| Sägeblattpendelschutz | ? |
| Schnittbreite mit Parallelanschlag | 1270 mm |
| Schnitthöhe max. 45° mit Vorritz | 97 mm |
| Schnitthöhe max. 90° mit Vorritz | 136,5 mm |
| Schwenkbares Bedienpanel oben | ? |
| Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag | ? |
| Tischabmessungen | 940 x 560 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 940 mm |
| Tischverbreiterung | ? |
| Tischverlängerung | ? |
| Transportbreite | 990 mm |
| Vorritzaggregat | mit separatem Vorritzmotor |
| Vorritzsägeblatt-Ø | 120 mm |
