Descripción
Caracteristicas
| 1000 V isoliert | 0 |
|---|---|
| Abstand Gehäuse - Mitte Antrieb | 327 mm |
| Abstand Gehäuse - Vierkantmitte | 34,5 mm |

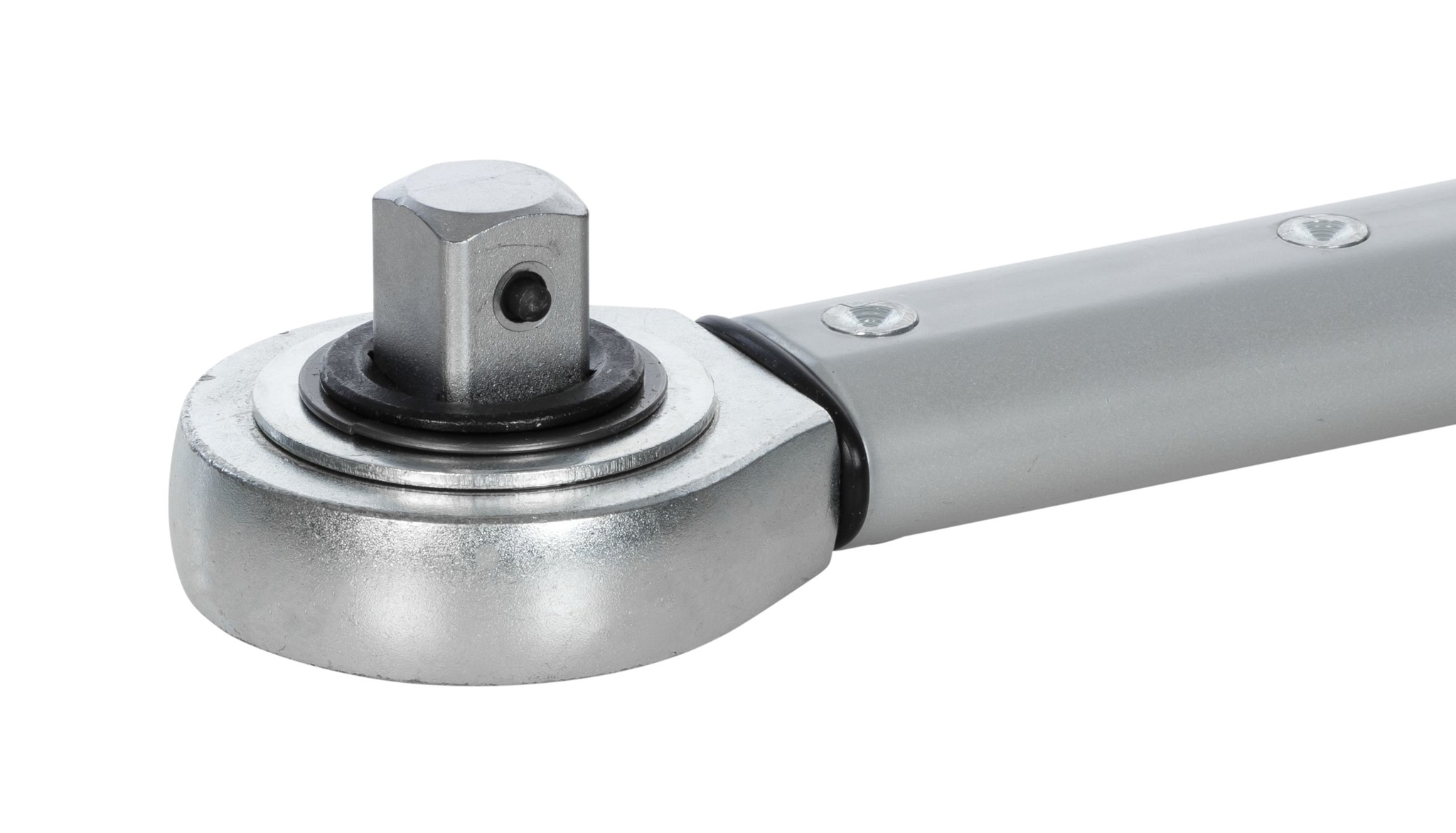

| Antriebstyp/Antrieb | Durchsteckvierkant |
| Antriebsvierkant | 3/4 Zoll |
| Antriebsvierkant [metrisch] | 20 mm |
| Antriebsvierkant [zöllig] | 3/4" |
| Antriebsvierkant Nenngröße | 20,0 mm |
| Anzahl Zähne | 36 |
| Anzugsrichtung | Links und Rechts |
| Arbeits-/Messbereich lbf.ft (min/max) | 110-550 lbf·ft |
| Arbeits-/Messbereich N·m (min/max) | 150-750 N·m |
| Auslösegenauigkeit | ± 3 % |
| Auslösemechanik | Kurzwegauslösung |
| Drehmoment (max.) |
|
| Drehmoment (max.) [lbf·ft] | 550 lbf·ft |
| Drehmoment (max.) [N·m] | 750 N·m |
| Drehmoment (min.) |
|
| Drehmoment (min.) [lbf·ft] | 110 lbf·ft |
| Drehmoment (min.) [N·m] | 150 N·m |
| Einsatzbereich | Montage Wartung und Instandhaltung |
| Entfernung Griffmitte bis Drehpunkt | 1.128,7 mm |
| Gesamtbreite | 69 mm |
| Gesamtbreite [mm] | 69 mm |
| Gesamthöhe | 58,2 mm |
| Gesamthöhe [mm] | 51 mm |
| Gesamtlänge [mm] | 1.235 mm |
| Gewicht kg | 4,500 kg |
| Höhe | 38,0 mm |
| Inhalt (Anzahl Stück) | 1 tlg. |
| Kalibrierlänge | 1128,7 mm |
| Kopfbreite 1 | 69 mm |
| Kopfbreite 1 [mm] | 69,0 mm |
| Kopfdurchmesser | 69 mm |
| Kopfhöhe 1 | 38 mm |
| Kopfhöhe 1 [mm] | 38 mm |
| Länge | 1240 mm |
| Länge (L, L1) | 1.232,5 mm |
| Marke | GEDORE |
| Nennbreite [mm] | 69 mm |
| Nennhöhe [mm] | 51,2 mm |
| Nennlänge [mm] | 1232,5 mm |
| Netto-Gewicht | 5400 g |
| Netto-Gewicht [g] | 4602 g |
| Netto-Gewicht [kg] | 5,4 kg |
| Nonius Nm | 1 N·m |
| Präzision +/- | +/- 3 % |
| Prüfzertifikat | DIN EN ISO 6789-2 |
| REACH Registrierung vorhanden | Nein |
| Rückschwenkwinkel | 10 ° |
| Skalenbereich in (lbf) max. | 550 lbf·ft |
| Skalenbereich in (lbf) min. | 110 lbf·ft |
| Skalenbereich in (Nm) max. | 750 N·m |
| Skalenbereich in (Nm) min. | 150 N·m |

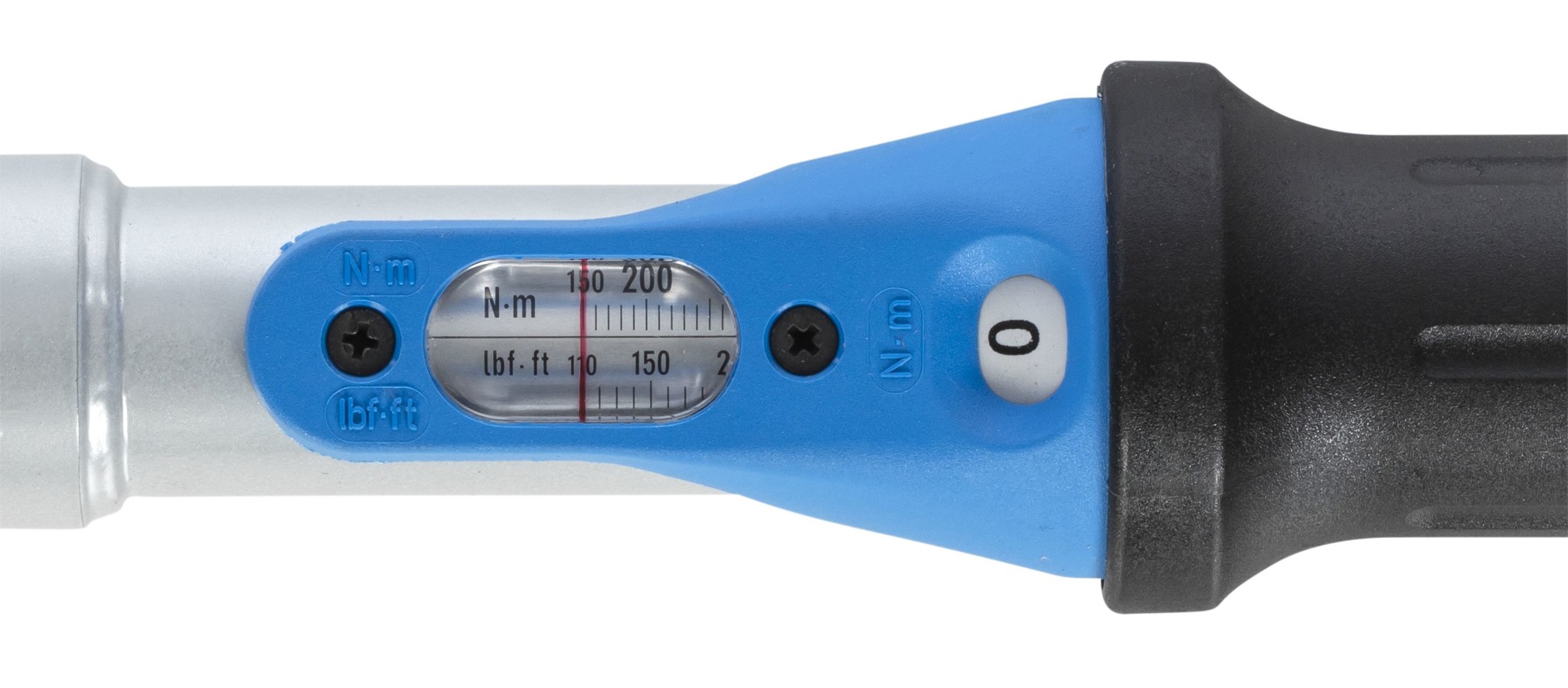

| Skaleneinteilung |
|
| Skaleneinteilung [lbf·ft] | 10 lbf·ft |
| Skaleneinteilung [n·m] | 10 N·m |
| Skalenring-Einteilung | 1 N·m |
| Skalentyp | Dual |
| Ursprungsland | Deutschland |
| VDE zertifiziert | 0 |
| Vierkantantrieb | 3/4 Zoll |
| Zielgruppen | Automotive Industrie Bau- und Nutzfahrzeuge Verbraucher Energie Maschinenbau Werkstatt Service Agriculture Oil & Gas Utilities |
| Zolltarifnummer | 82041100 |
| Gesamtlänge | 1232 mm |
