Beschreibung
- In moderner Inverter-Technologie aufgebaut
- Bestens geeignet für Montagearbeiten durch Schutzart IP 21S generell auch für Arbeiten im Freien
- Universell einsetzbar zum Verschweißen von allen gängigen Elektrodentypen
- WIG-Pulsen ermöglicht Schweißen mit verringerter Wärmeeinbringung
- HF-Hochfrequenz-Zündung zündet beim WIG-Schweißen, ohne das Werkstück zu berühren
- Balance einstellbar
- Durch die leise laufenden Lüfter wird die Wärme gut aus den Geräten abgeführt und damit eine hohe Einschaltdauer erreicht
- Zeitgeregelter Lüfter mit Stand-by-Modus

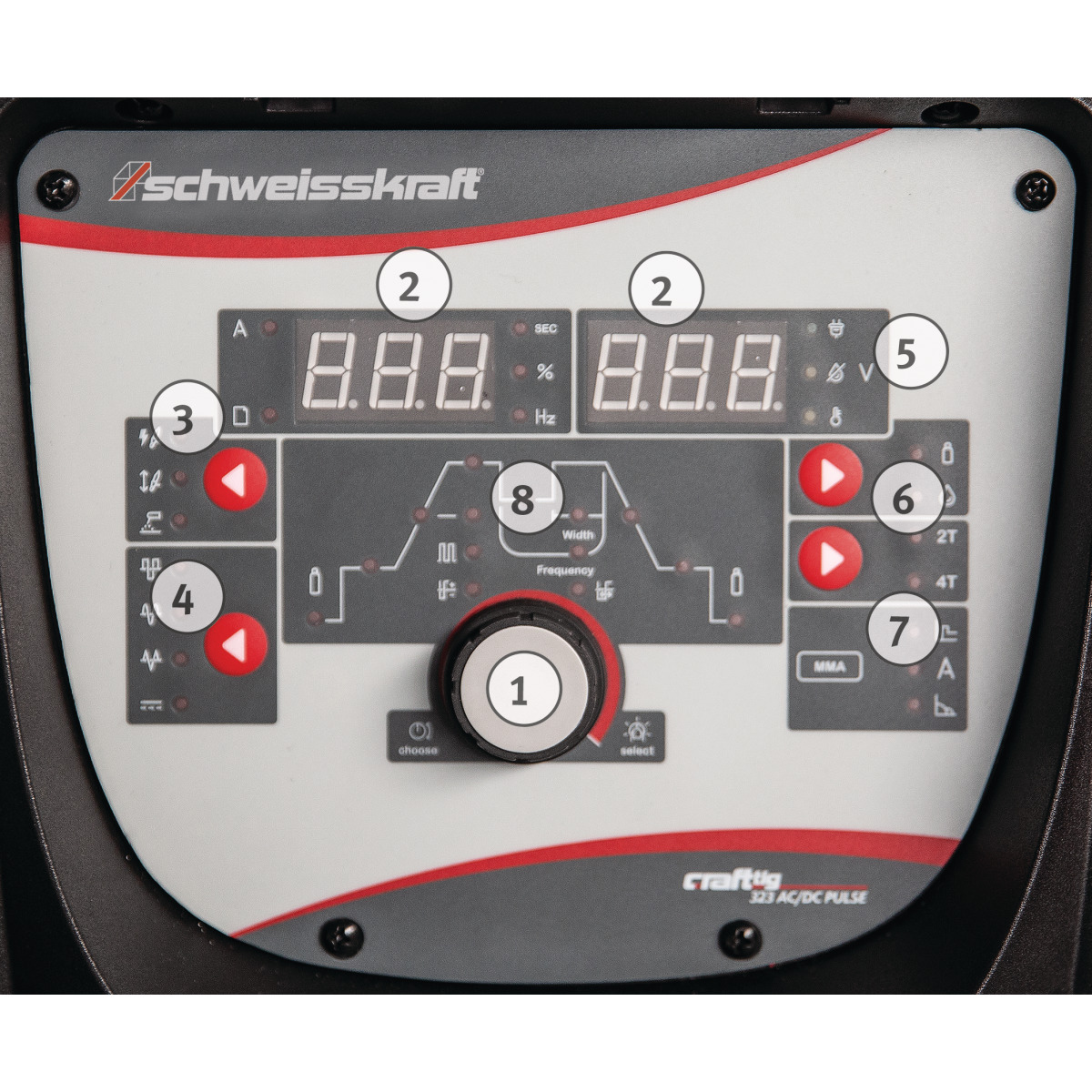

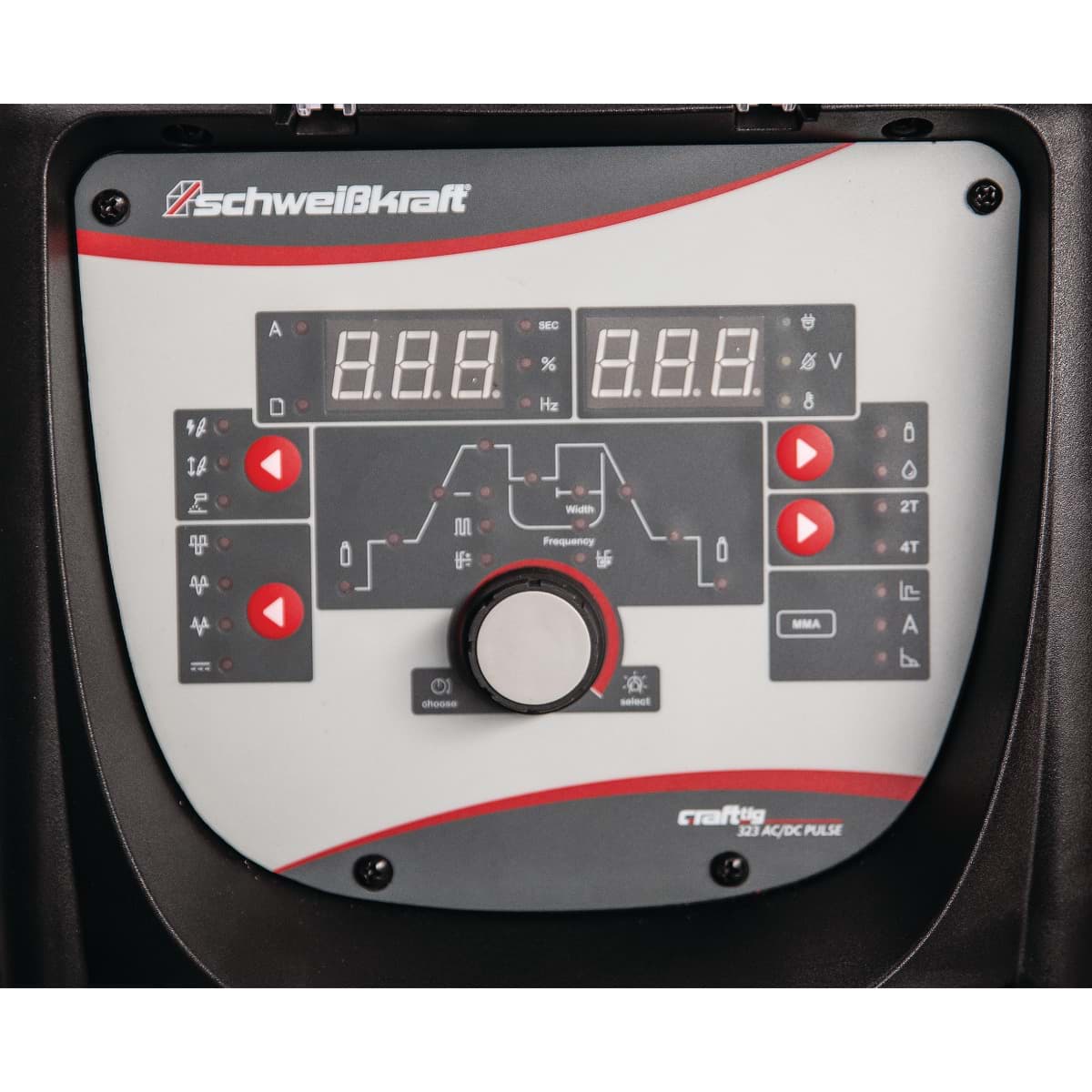

- Genaue Einstellung der Schweißparameter über digitales Display
- Neun Programme speicherbar

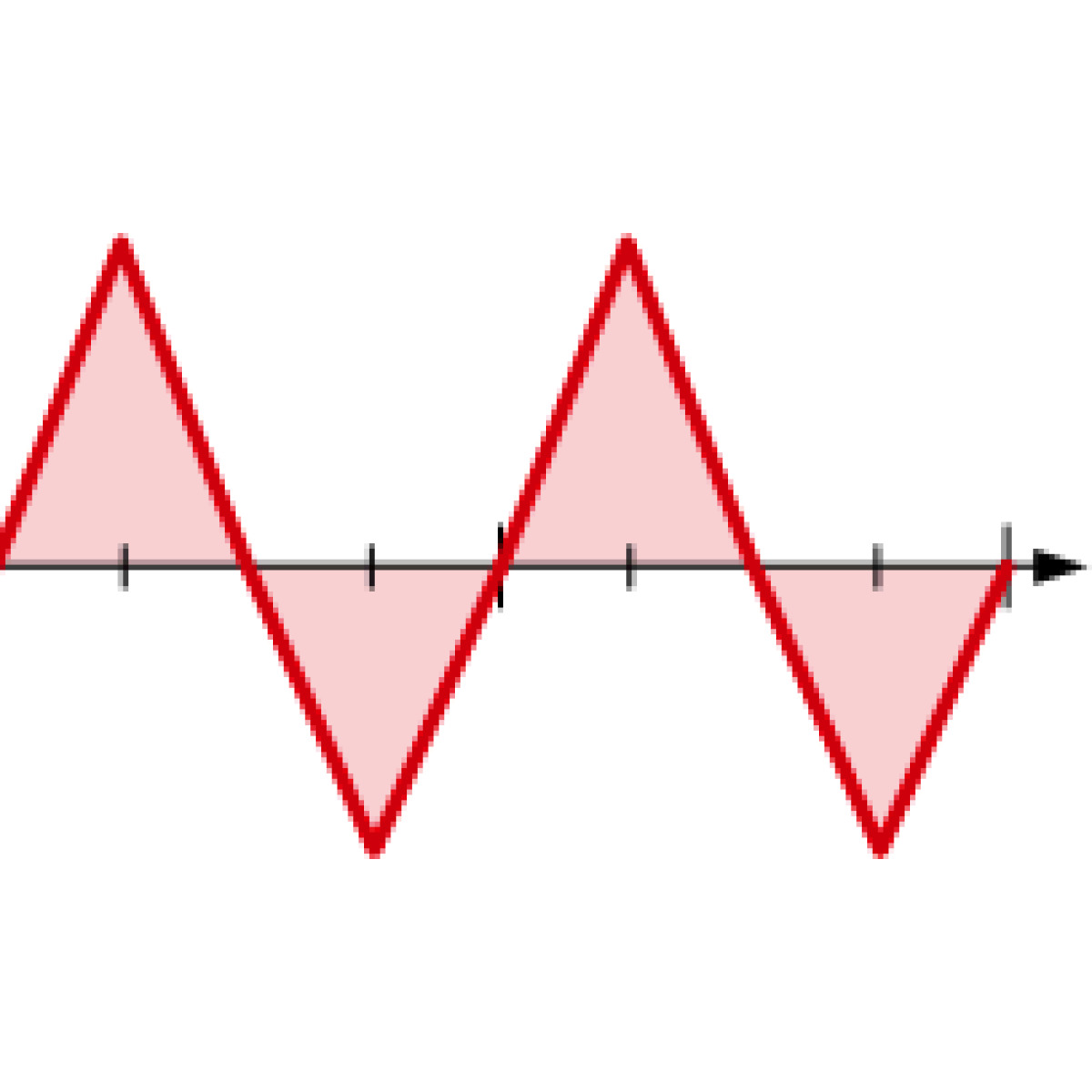

- Wechselstrom-Dreieckwellen-Schweißausgang: Reduzierter Wärmeeintrag für die gleiche Stromeinstellung, besonders nützlich zum Schweißen von dünnem Metall

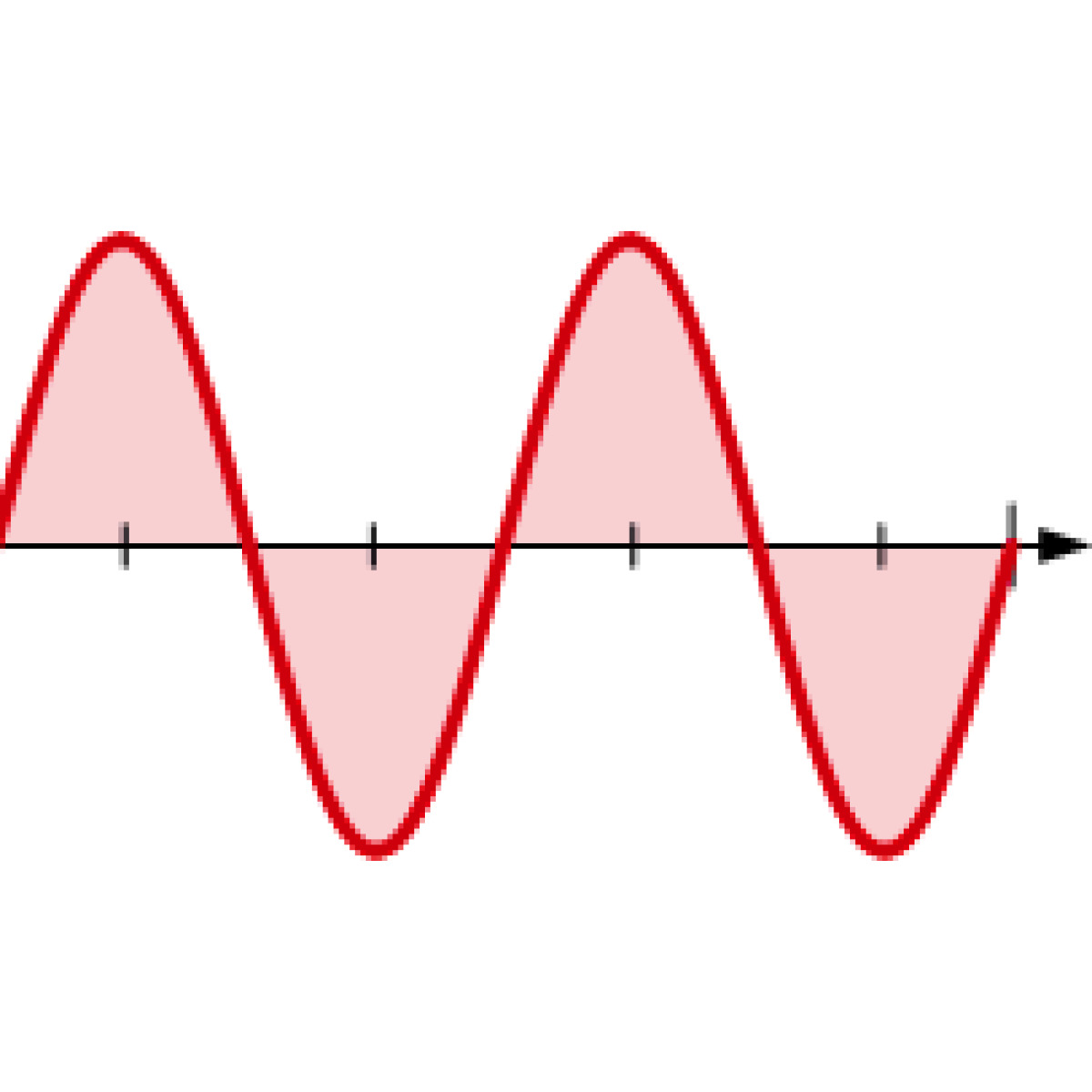

- Wechselstrom-Sinuswellen-Schweißausgang: Traditionelle AC WIG-Schweißwellenform, leisere, „weichere“ Lichtbogencharakteristik

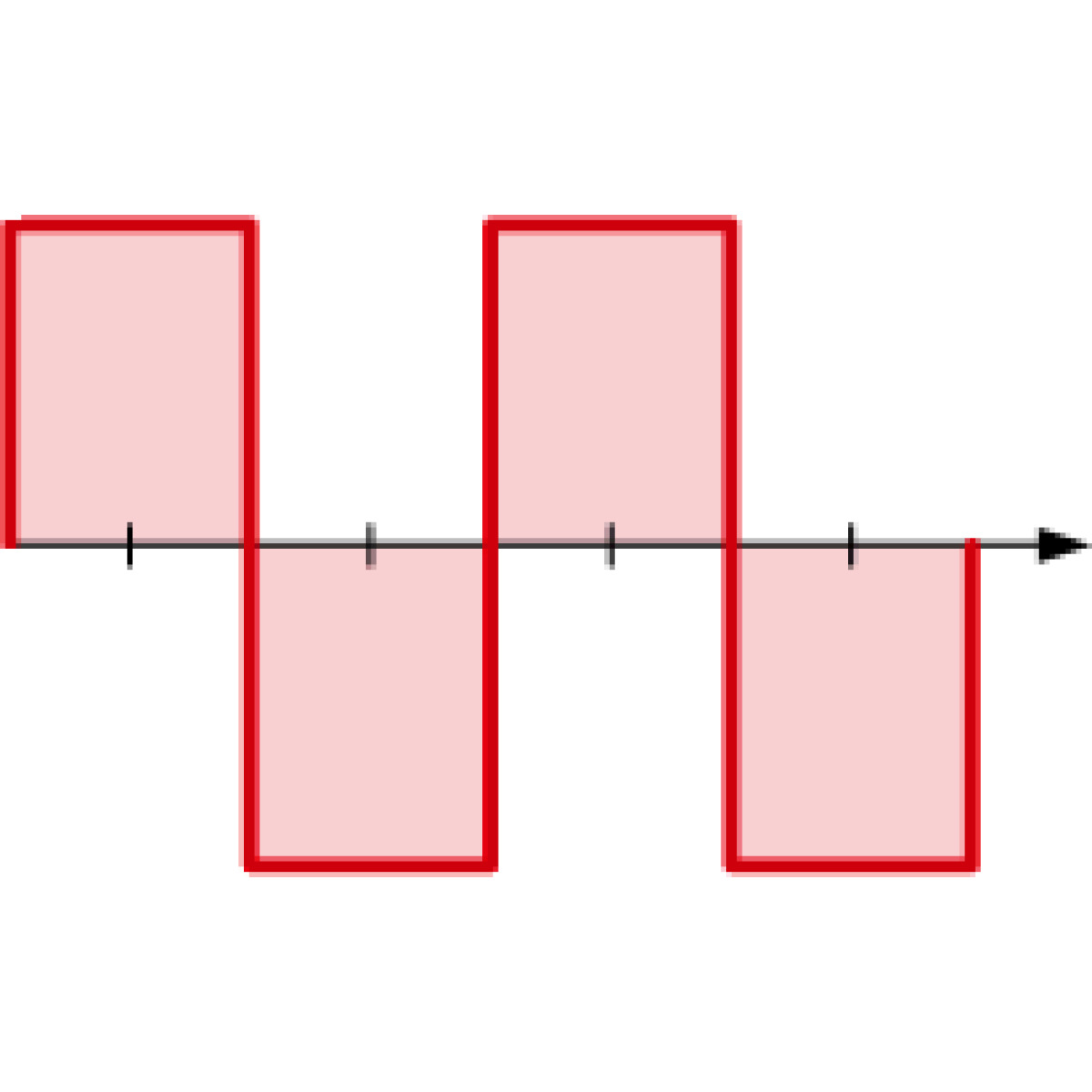

- Wechselstrom-Quadratwelle: Fokussierter Lichtbogen für maximale Durchdringung, schnelle Fahrgeschwindigkeit mit bester Richtungskontrolle
- MMA-Modus mit Hot-Start und Arc-Force-Regelung

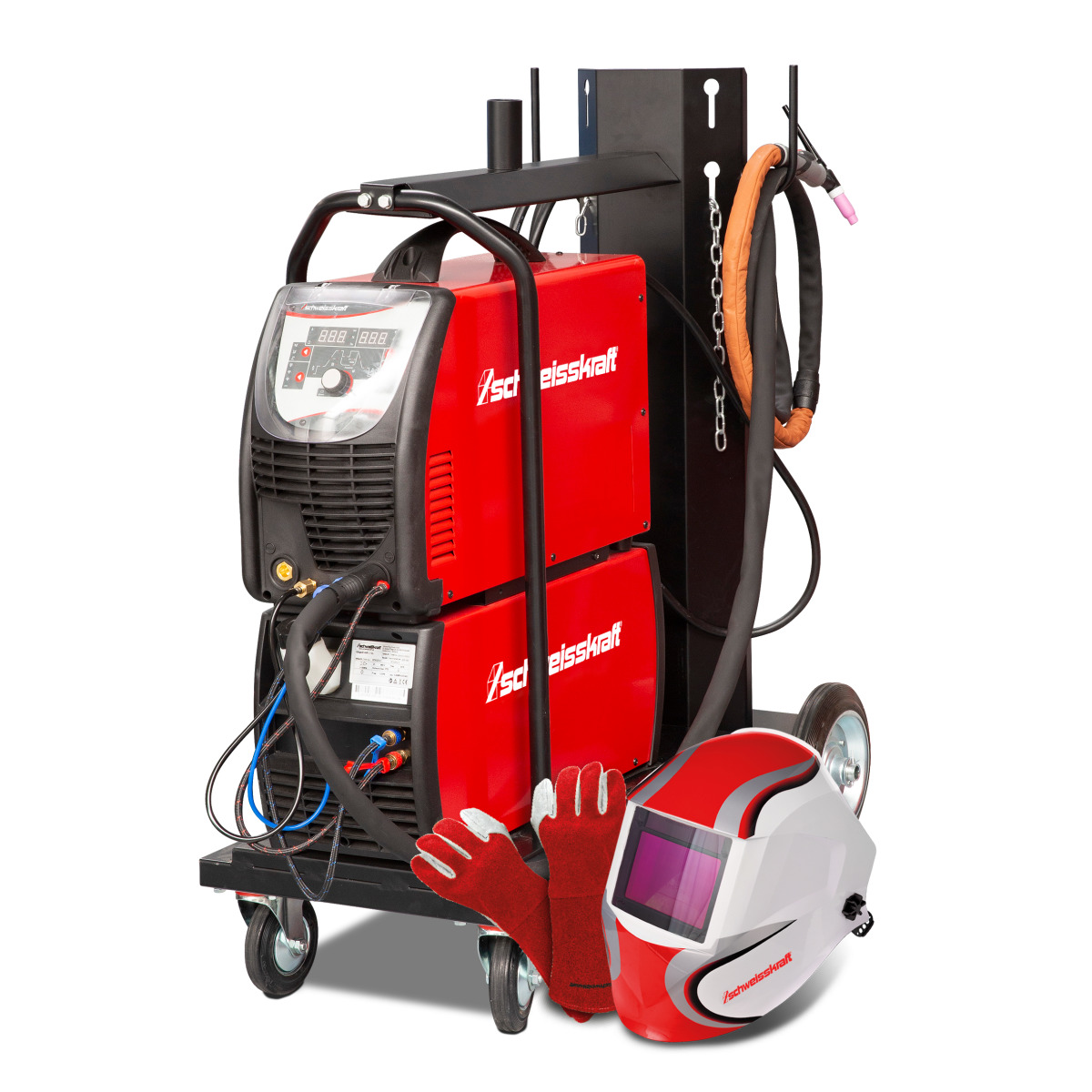

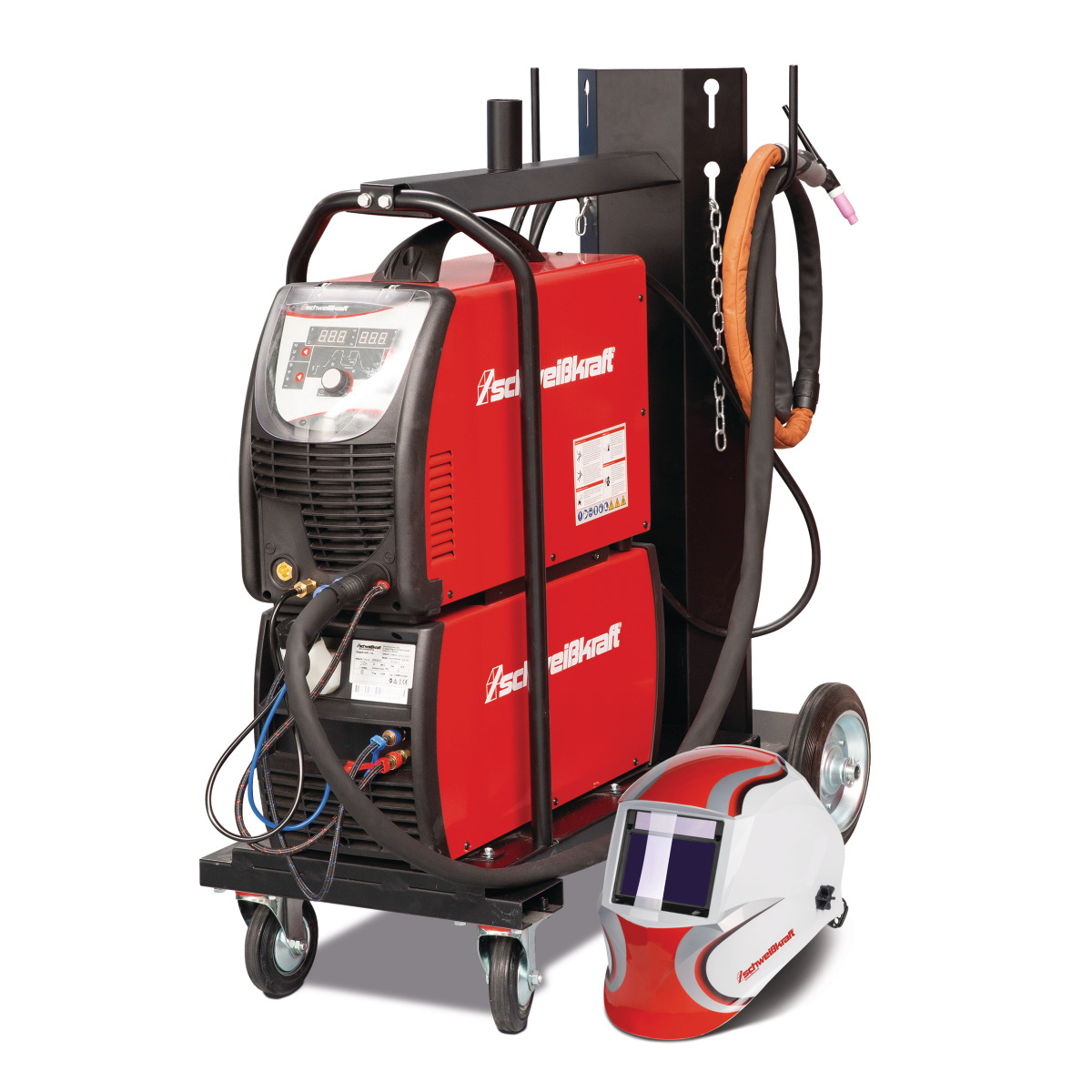

- Ausschließlich lieferbar inklusive Werksmontage, Artikelnummer 9002800
- VarioProtect XXL W Schweißhelm
- 3 m Massekabel 35 mm² mit Masseklemme 300 A

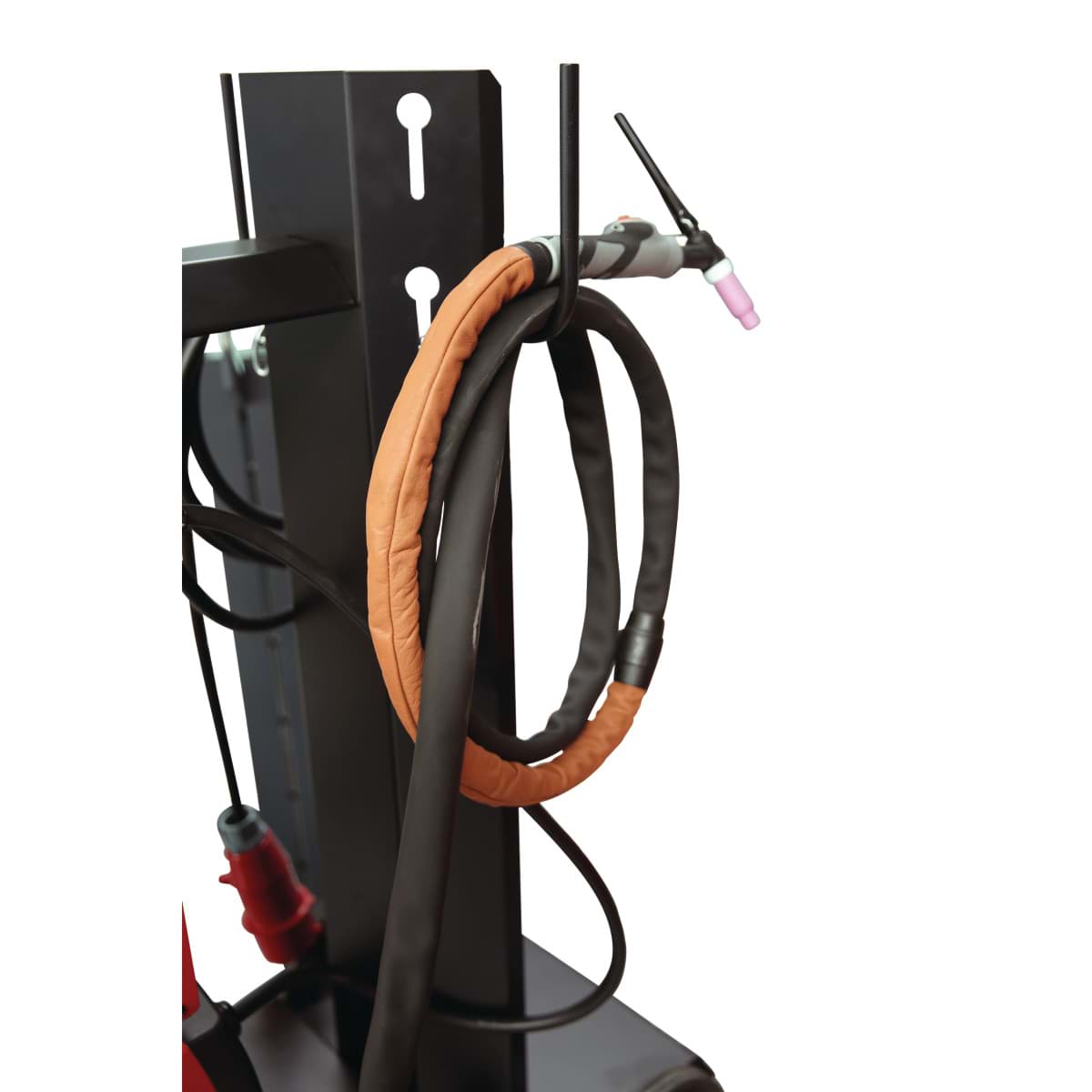

- Brenner Pro18 4 m, wassergekühlt
- 4 m Gasschlauch inklusive Schnellverbinder
- Wasserkühlgerät

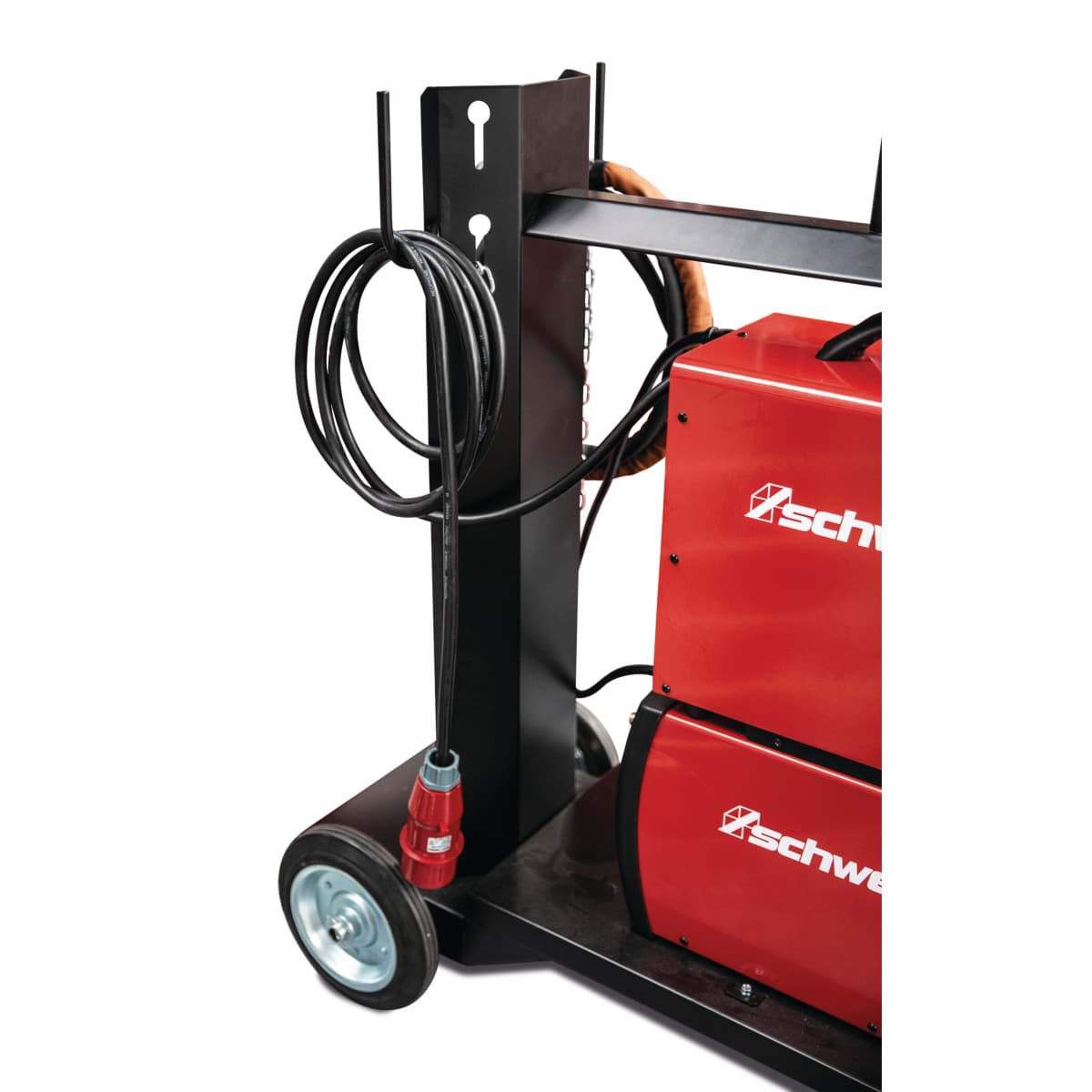

- Fahrwagen
- WIG-Schweißerhandschuh Basic Gr. L/Gr. 9
Merkmale
| Anschlusskabellänge | 2,2 m |
|---|---|
| Anschlussspannung | 400 V +/- 10% |
| Blechdicken | 1,0 - 12,0 mm |
| Breite/Tiefe (Produkt) ca. | 240 mm |
| Breite/Tiefe ca. | 240 mm |
| Brennerkühlung | Wasser |
| Einschaltdauer bei max. Strom 40°C Elektrode | 60 % |
| Einschaltdauer bei max. Strom 40°C WIG | 60 % |
| Einstellbereich Elektrode | 10 - 320 A |
| Einstellbereich WIG | 10 - 320 A |
| EMV-Klasse | A |
| Erforderliche Generatorleistung | >10,3 kVA |
| Erläuterung EMV-Klasse | Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch |
| Fahrwagen | ? |
| Gesamtleistung | 19,0/16,0 kVA |
| Gewicht (netto) ca. | 26,2 kg |
| Gewicht ca. | 26,5 kg |
| Höhe (Produkt) ca. | 445 mm |
| Höhe ca. | 445 mm |
| Länge (Produkt) ca. | 630 mm |
| Länge ca. | 630 mm |
| Leerlaufspannung | 75 V |
| Leistungsaufnahme Elektrode | 12,5 kVA |
| Leistungsaufnahme WIG | 9 kVA |
| Leistungsfaktor | 0,65 cos phi |
| Netzfrequenz | 50/60 Hz |
| Norm | IEC 60974-1 |
| Phase(n) | 3 Ph |
| Pulsfrequenz | 0,5 - 250 Hz |
| Schutzart | IP21S |
| Schweißbare Elektroden | 1,6 - 5,0 mm |
| Strom bei ED 100% 40°C Elektrode | 250 A |
| Strom bei ED 100% 40°C WIG | 250 A |
| Stromart | AC |
| Stromaufnahme Elektrode AC | 24,3 A |
| Stromaufnahme Elektrode DC | 25,8 A |
| Stromaufnahme WIG AC | 18,8 A |
| Stromaufnahme WIG DC | 19,5 A |
| Wasserkühlgerät | 4 l |
| WIG-Pulsen | ? |
| Zündung | Hochfrequenz |
| DIN/ EN/ ISO/ Art | IEC 60974-1 |
Zubehör
bestehend aus
obligatorisch
Sonstiges
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
