Waagrechtspanner mit variabler Spannhöhe und Winkelfuß

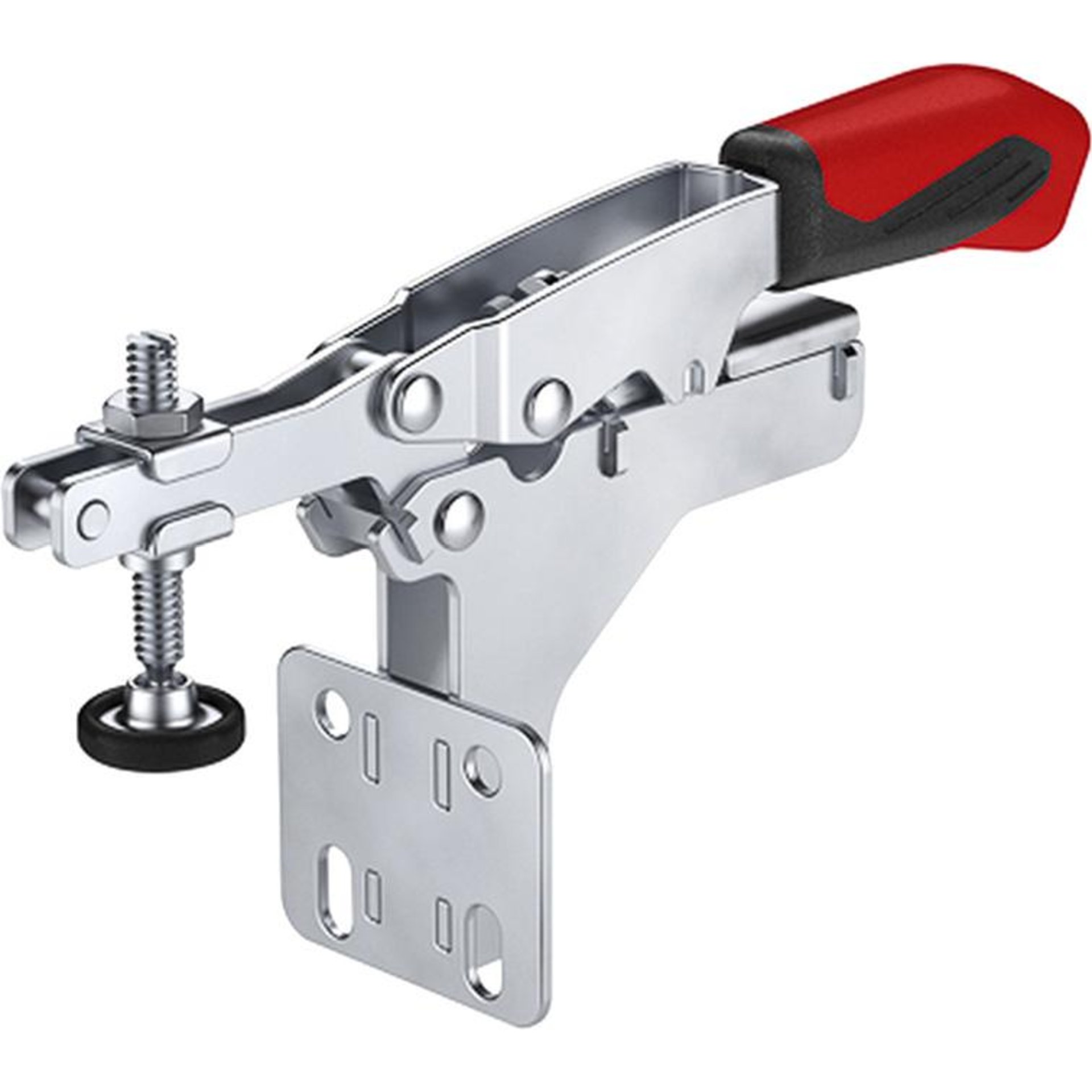

Ausführung: Waagrechtspanner mit offenem Haltearm und Winkelfuß. Verzinkt und passiviert. Niete aus rostfreiem Stahl. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende.
Anwendung: Zur seitlichen Montage.
Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

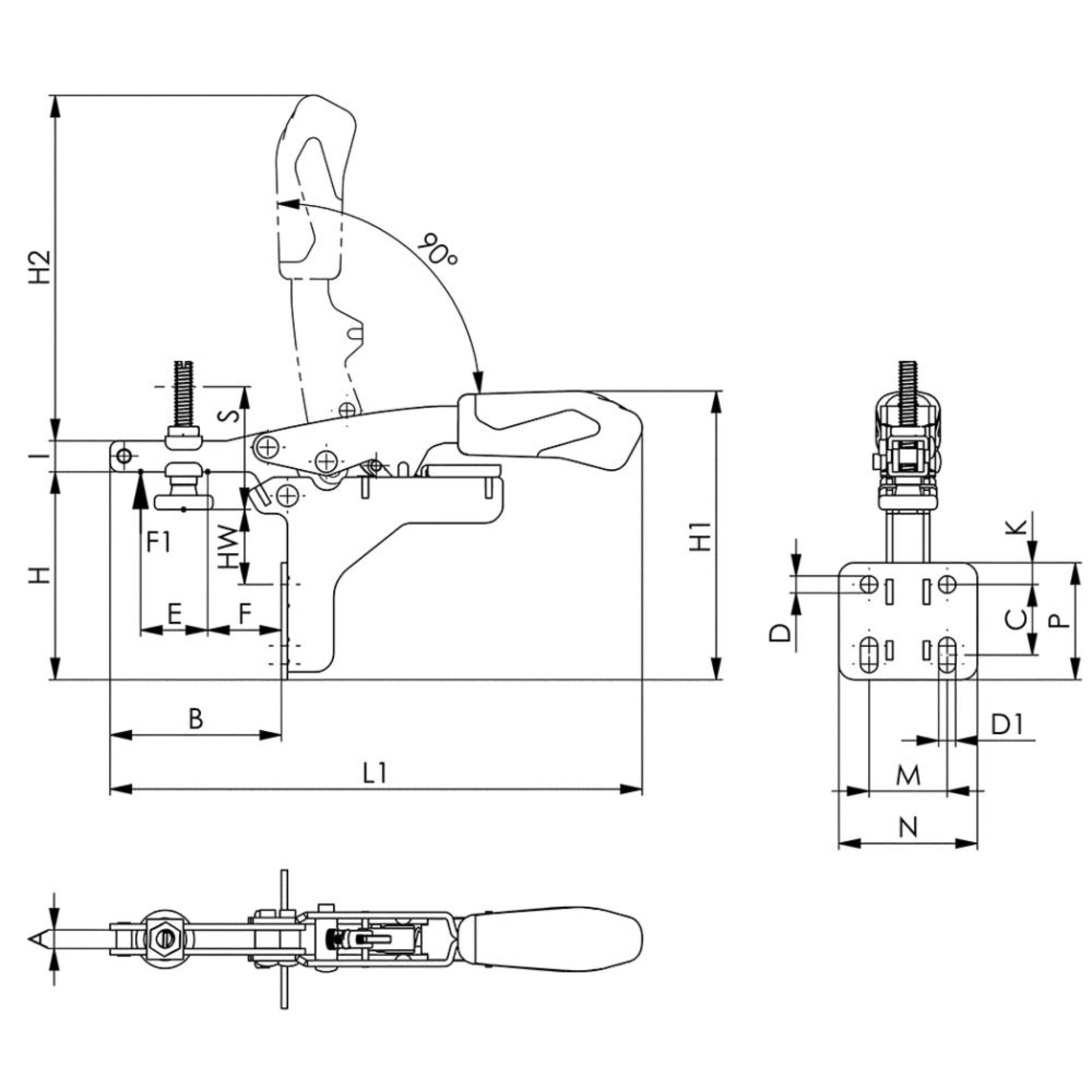

Größe | 50 |
Gewicht | 600 g |
D | 6,5 mm |
L1 | 261 mm |
D1 | 6,5 mm |
M | 38,1 mm |
a | 8,4 mm |
F | 37 mm |
C | 20–30 mm |
K | 10,6 mm |
I | 12,7 mm |
h | 88 mm |
E | 35 mm |
H1 | 137 mm |
H2 | 175 mm |
F1 | 3 kN |
N | 57 mm |
P | 51 mm |
Andrückschraube | M8 x 66 |
HW min. | 0 mm |
HW max. | 26 mm |
Markenname | AMF |
B | 85 mm |
Automatischer Höhenausgleich S | 35 mm |
max. Höhenausgleich | 40 mm |
