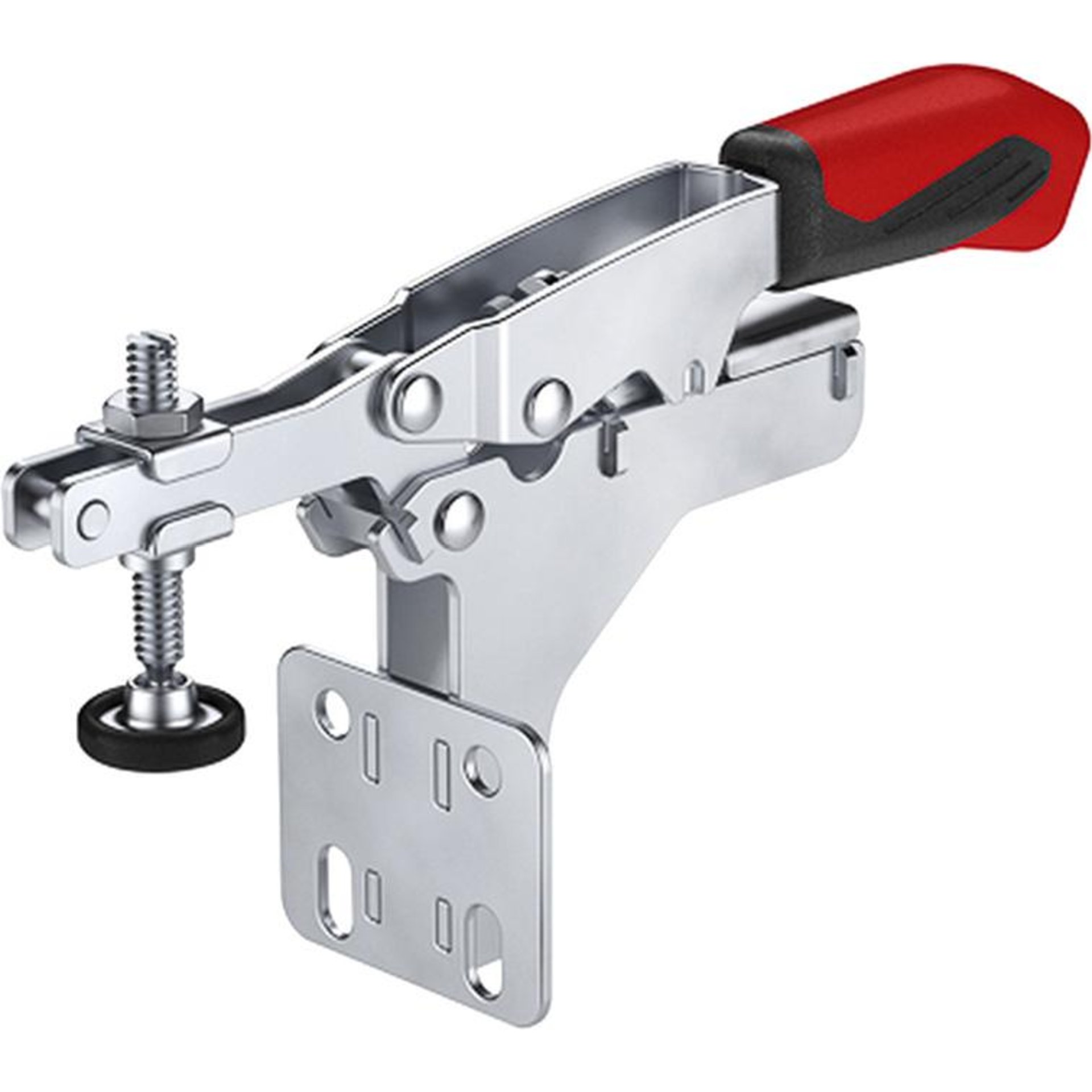

Waagrechtspanner mit variabler Spannhöhe und Winkelfuß
Ausführung: Waagrechtspanner mit offenem Haltearm und Winkelfuß. Verzinkt und passiviert. Niete aus rostfreiem Stahl. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende.
Anwendung: Zur seitlichen Montage.
Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

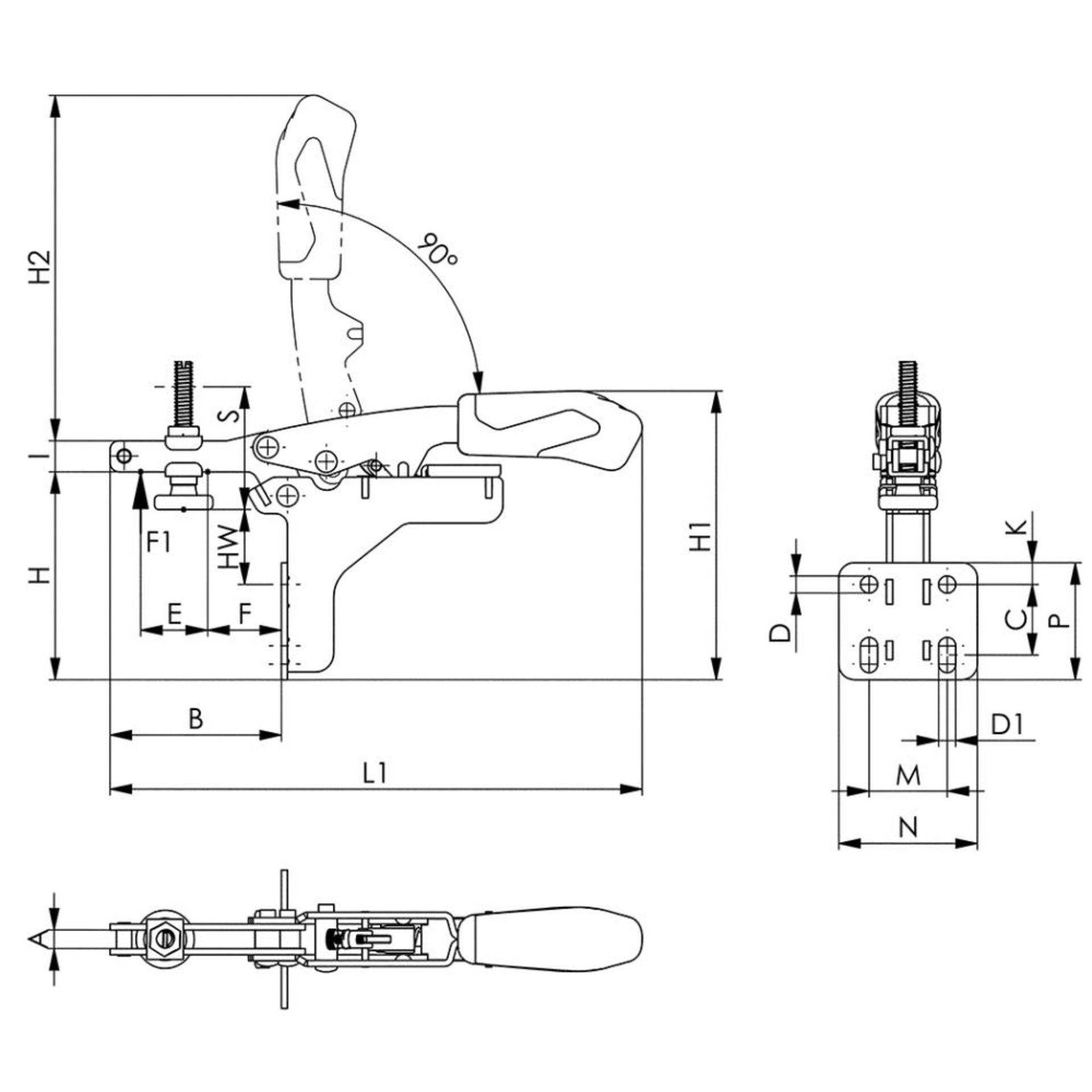

| Größe | 20 |
| Gewicht | 272 g |
| D | 5,6 mm |
| L1 | 184 mm |
| D1 | 5,6 mm |
| M | 25,4 mm |
| a | 6 mm |
| F | 24 mm |
| C | 20–26 mm |
| K | 7,1 mm |
| I | 10 mm |
| h | 68 mm |
| E | 22 mm |
| H1 | 111 mm |
| H2 | 122 mm |
| F1 | 2 kN |
| N | 45 mm |
| P | 38 mm |
| Andrückschraube | M6 x 49 |
| HW min. | 3 mm |
| HW max. | 21 mm |
| Markenname | AMF |
| B | 56 mm |
| Automatischer Höhenausgleich S | 20 mm |
| max. Höhenausgleich | 35 mm |
