Waagrechtspanner mit variabler Spannhöhe und waagrechtem Fuß
Ausführung: Waagrechtspanner mit offenem Haltearm und waagrechtem Fuß. Verzinkt und passiviert. Niete aus rostfreiem Stahl. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende.
Anwendung: Optimal für den Einsatz bei der Fertigung von Serienteilen.
Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

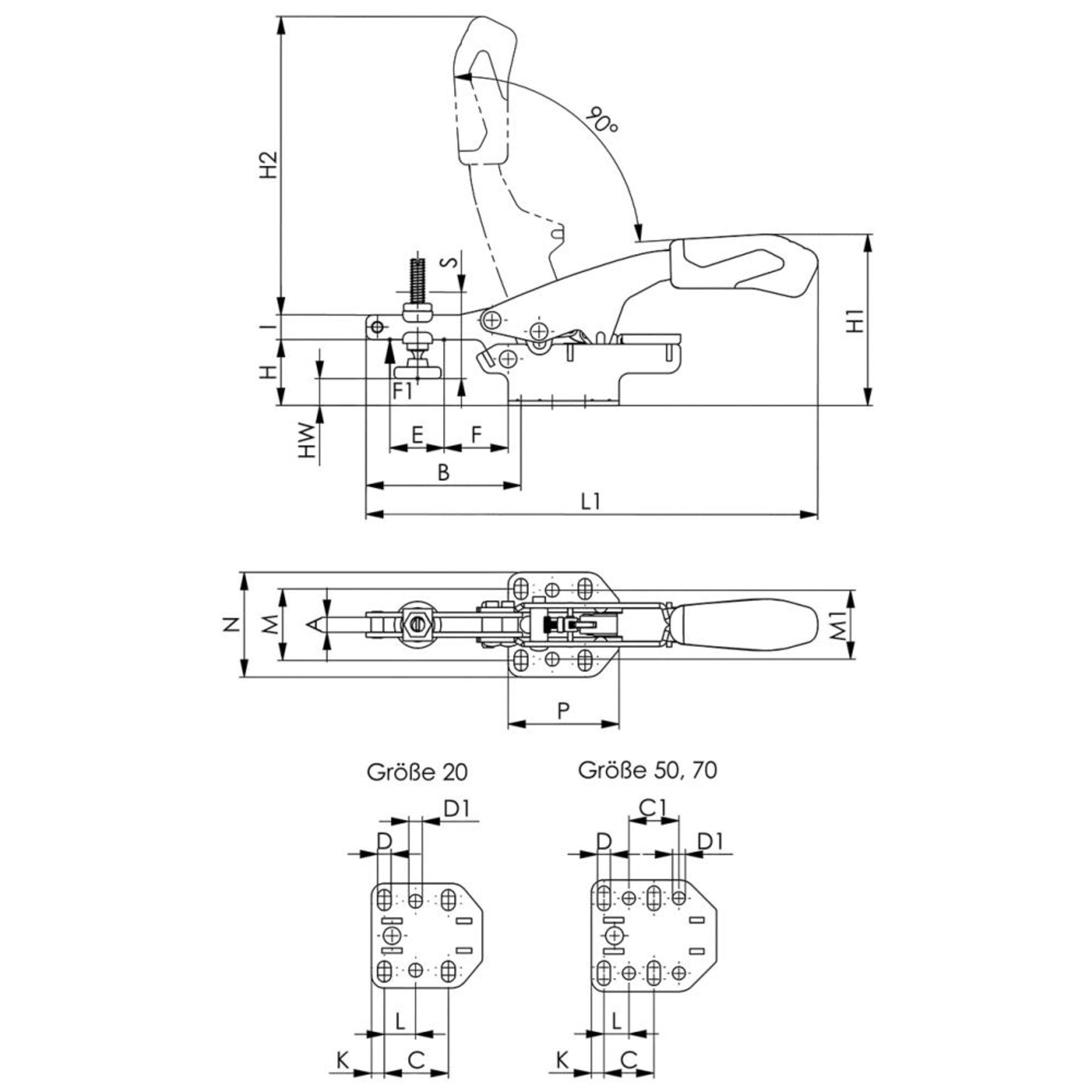

| Größe | 70 |
| F1 | 3 kN |
| Andrückschraube | M8 x 66 |
| Automatischer Höhenausgleich S | 35 mm |
| max. Höhenausgleich | 60 mm |
| Gewicht | 575 g |
| a | 8,5 mm |
| B | 104 mm |
| C | 25,4 mm |
| C1 | 25,4 mm |
| D | 6,5 mm |
| D1 | 6,5 mm |
| E | 35 mm |
| F | 50 mm |
| h | 41 mm |
| H1 | 90 mm |
| H2 | 174 mm |
| HW min. | -6,6 mm |
| HW max. | 19,7 mm |
| I | 13 mm |
| K | 6,3 mm |
| l | 12,7 mm |
| L1 | 261 mm |
| M | 32–44 mm |
| M1 | 38 mm |
| N | 57 mm |
| P | 63,5 mm |
| Markenname | AMF |
