Beschreibung

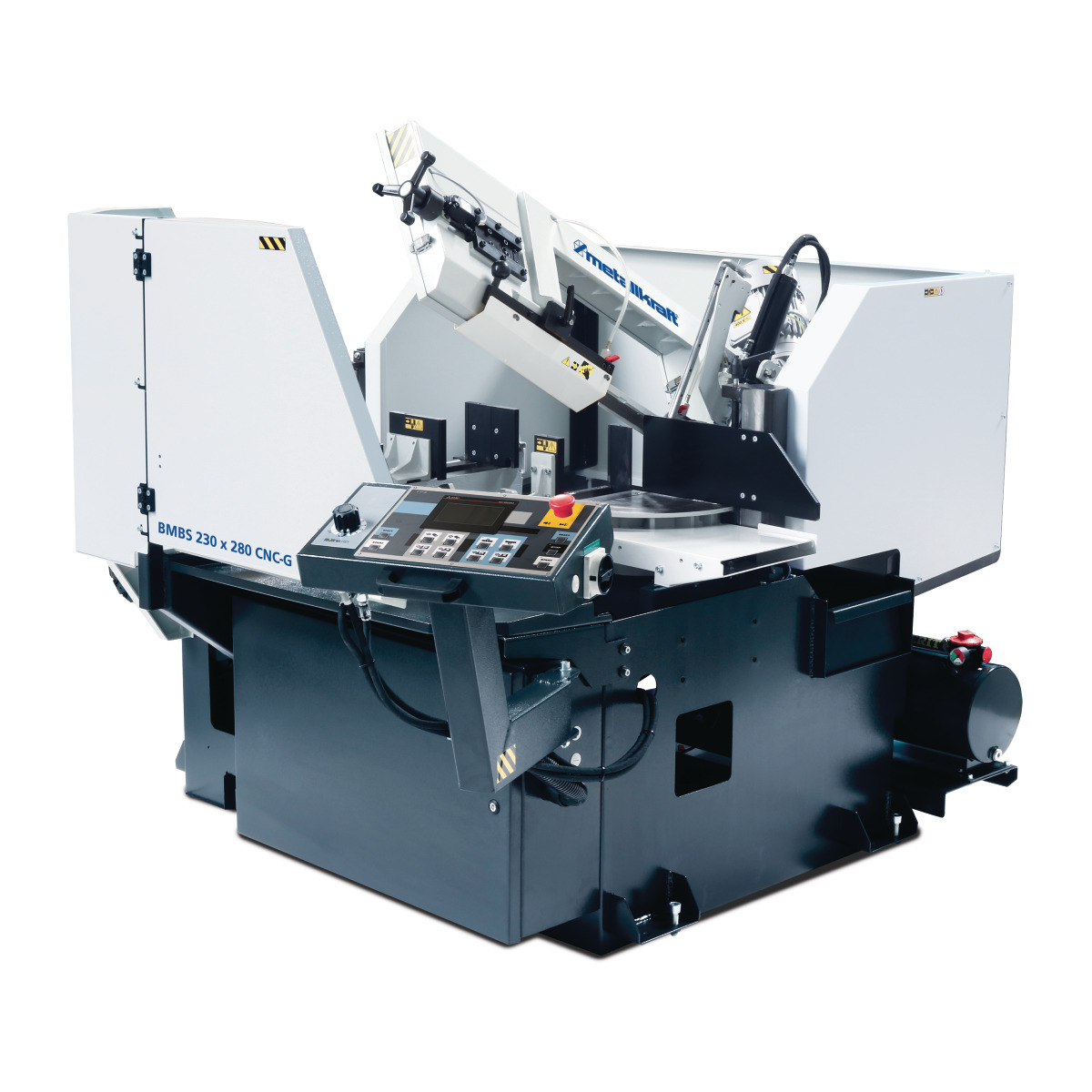

- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Hydraulisch gesteuertes System für beide Spannstöcke und die Auf- und Abwärtsbewegung des Sägearms
- Mit Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes
- BRP - Sägebandüberwachung
- Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Mit schwenkendem Schnittspalt bei Gehrungsverstellung - schneidet so nicht in den Sägetisch
- Materialvorschub erfolgt über Hydraulikzylinder
- Kühlsystem direkt an den Sägebandführungen
- Gelagerter Drehteller
- Schnittantastfunktion mit integriertem Taster
- Mit digitaler Winkelanzeige

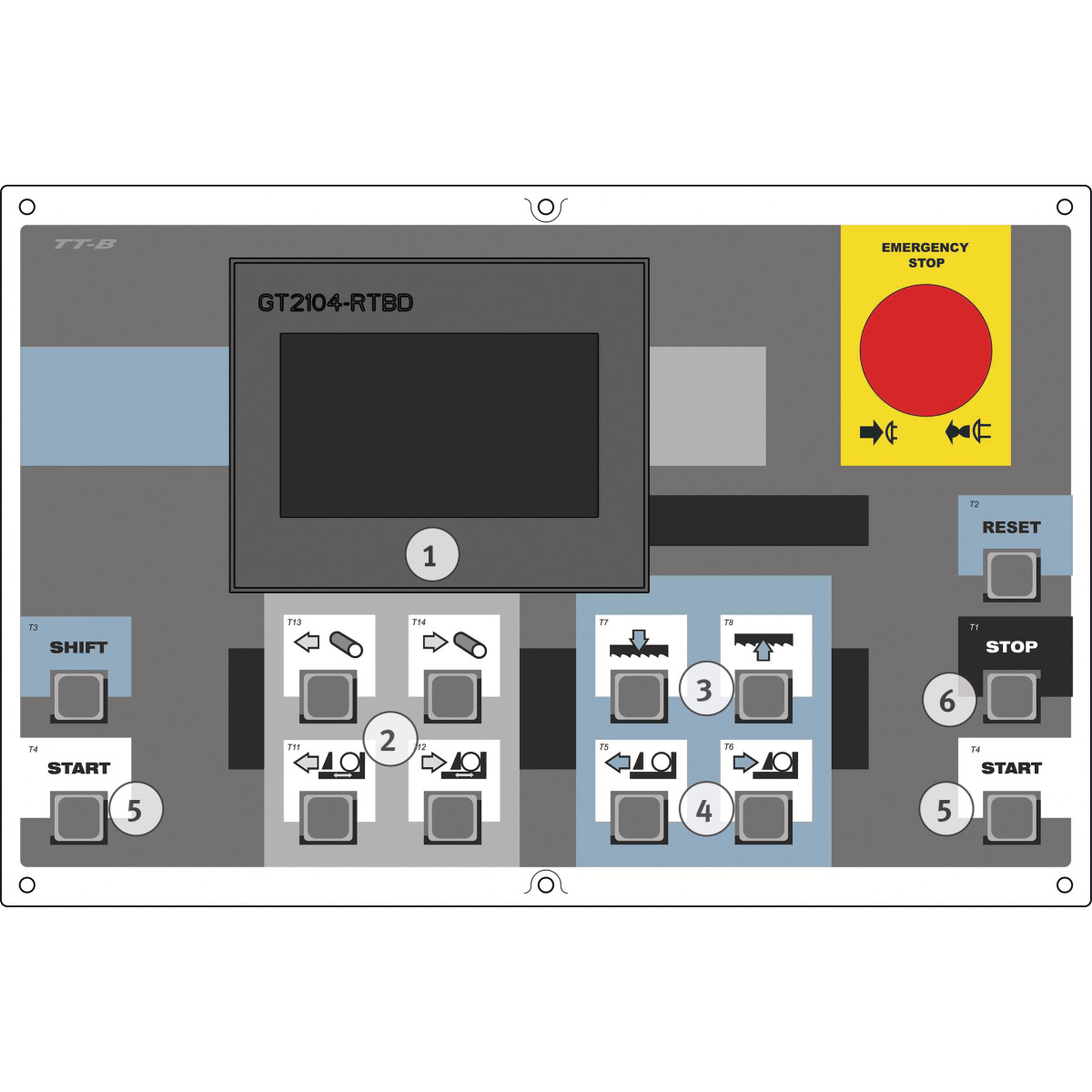

- Mit schwenkbarem Bedienpult
- Sägeband
- Bedienwerkzeug
- Kühlmittelpumpe
Merkmale
| Abgabeleistung | 5,5 kW |
|---|---|
| Abschnittlänge min. | 3 mm |
| Anschlussspannung | 400 V |
| Aufnahmeleistung | 3,84 kW |
| Bandspannungsüberwachung | ? |
| Bandvorschubüberwachung | BRP |
| Bedienpult | schwenkbar |
| Breite/Tiefe (Produkt) ca. | 2260 mm |
| BRP Bandvorschubüberwachung | ? |
| Gesamt Stromaufnahme | 7,9 A |
| Gewicht (netto) ca. | 780 kg |
| Gewicht (Netto) ca. | 780 kg |
| Gewicht ca. | 500 mm |
| Höhe (Produkt) ca. | 1780 mm |
| Kühlmittelpumpe | ? |
| Länge (Produkt) ca. | 2305 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Materialdurchmesser min. | 40 mm |
| Materialvorschub max. | 500 mm |
| Materialvorschub min. | 3 mm |
| Materialvorschubgeschwindigkeit | 2 m/min |
| Min. Abschnittlänge | 3 mm |
| Min. Restwerkstücklänge | 140 mm |
| Min. Restwerkstücklänge Automatik | 140 mm |
| Min. Restwerkstücklänge Halbautomatik | 30 mm |
| Mindestlänge Material | 40 mm |
| Minimaler Materialvorschub | 3 mm |
| Motor Effizienzklasse | IE2 |
| Motorleistung | 1,5 kW, 400 V / 3 Ph / AC / 50 Hz |
| Motorleistung Hydraulikpumpe | 0,85 kW |
| Motorleistung Kühlmittelpumpe | 0,09 kW |
| Nennbetriebsart Antriebsmotor | S3 |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 2720 x 27 x 0,9 mm |
| Sägebandbreite | 27 mm |
| Sägebanddicke | 0,9 mm |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandgeschwindigkeiten | 20 ? 100 m/min |
| Sägebandlänge | 2720 mm |
| Sägerückhub | hydraulisch |
| Sägevorschub | hydraulisch |
| Schallleistungspegel DIN EN ISO 3744 | 65 dB (A) |
| Schallleistungspegel DIN EN ISO 3746 | 67 dB (A) |
| Schnittantaster | ? |
| Schnittbereich -45° - Rechteck stehend | 100 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 180 x 170 mm |
| Schnittbereich -45° rund (Rohr) | 180 mm |
| Schnittbereich -45° rund (Vollmaterial) | 180 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 100 x 70 mm |
| Schnittbereich -60° rund (Rohr) | 110 mm |
| Schnittbereich -60° rund (Vollmaterial) | 110 mm |
| Schnittbereich +45° - Rundrohrmaterial | 110 mm |
| Schnittbereich +45° Rundrohr-Vollmaterial | 180 x 150 mm |
| Schnittbereich +60° - Rundrohrmaterial | 80 mm |
| Schnittbereich +60° Rundrohr-Vollmaterial | 100 x 70 mm |
| Schnittbereich 0° - Rechteck stehend | 180 mm |
| Schnittbereich 0° - Rundrohrmaterial | 150 mm |
| Schnittbereich 0° Bündel rechteck stehend (Hohlprofil) | 280 x 120 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 280 x 200 mm |
| Schnittbereich 0° rund (Rohr) | 230 mm |
| Schnittbereich 0° rund (Vollmaterial) | 230 mm |
| Schnittbereich 0° Rundrohr-Vollmaterial | 280 x 210 mm |
| Schnittbereich Bündel - Rechteck stehend | 2 m/min |
| Schnittbereich Bündel - Rundrohr-Vollmaterial | 280 x 130 mm |
| Schnittbereiche | 230 mm |
| Schnittwinkel | 770 kg |
| Schraubstock | mit Langhubzylinder |
| Schutzart Antriebsmotor | IP55 |
| Späneräumbürste | ? |
| Stellfläche (LxBxH) | 2305 x 2260 x 1780 mm |
| Tischhöhe Materialzufuhr | 800 mm |
| Vorschub | 30 mm |
| Wirkungsgrad | 90 % |
| Schutzklasse | 1 |
