Beschreibung
Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund.
Unter Berücksichtigung der Gewindesteigung können auch größere Ø-Bereiche bearbeitet werden. M it Halseinstich, für verschiedene Gewindegrößen mit gleicher Steigung verwendbar.
Anwendung: Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen.
Hinweis: VHM-Gewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Merkmale

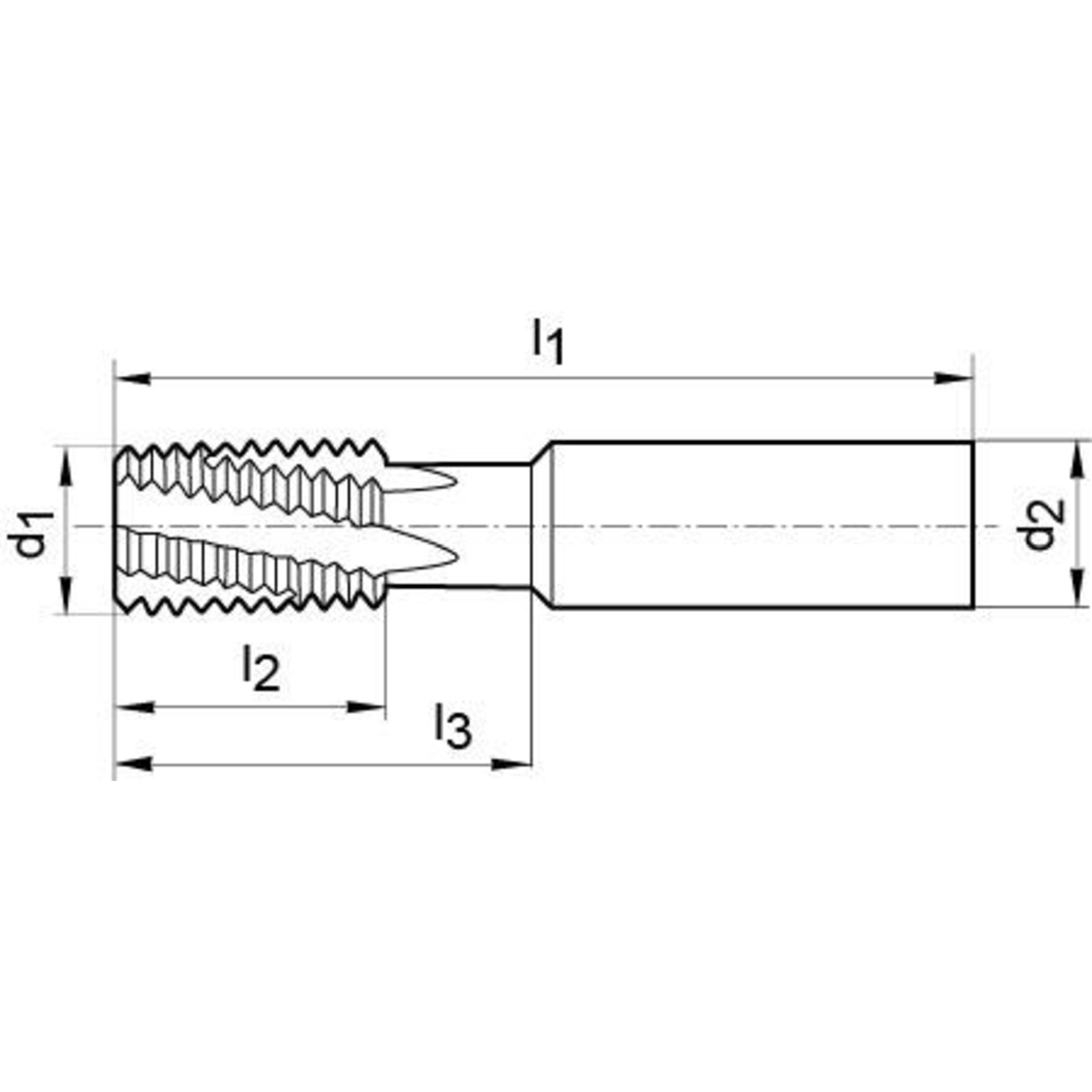

| Schneidenlänge L2 | mm |
|---|---|
| d = für Gew.-Ø | mm |
| Nutzlänge l3 | mm |
| Gesamtlänge l1 | mm |
| Schaft-Ø d2 | mm |
| Stahl kleiner 700 N/mm² | 80 |
| Stahl kleiner 1000 N/mm² | 64 |
| Stahl kleiner 1400 N/mm² | 51 |
| Gehärteter Stahl kleiner 55 HRC | 70 |
| Gehärteter Stahl kleiner 60 HRC | 50 |
| INOX ferrit./martens. | 60 |
| INOX austenitisch | 48 |
| INOX duplex | 38 |
| Guss GG/GTS | 100 |
| Guss GGG | 90 |
| Titan größer 850 N/mm² | 50 |
| Alu kleiner 8% Si | 200 |
| Alu größer 8% Si | 150 |
| Beschichtung | TiCN |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
