Beschreibung
Anwendung: Für Bohrungen mit sehr engen Ø-Toleranzen und sehr guten Oberflächen. Zum Bohren extrem tiefer Löcher bis zu 25 x D, mit hohen Schnittgeschwindigkeiten geeignet. Besonders für kurzspanende Werkstoffe wie Gusseisen, Grauguss, vergüteter Grauguss, Temper- und Kugelgraphitguss und Aluminium-Legierungen mit hohem Siliziumgehalt.
Vorgehensweise RT 100 T:
• Anfräsen einer Fläche rechtwinklig zum Eintrittswinkel der Bohrbearbeitung.
• Herstellen einer zylindrischen Pilotbohrung (Toleranz F9) mit einer Bohrtiefe von mindestens 1 x D.
• Einfahren in Pilotbohrung mit ca. 300 U/min bei f = 500 mm/min.
• Einstellen des Kühlschmierstoffdruckes und der Drehzahl.
• Kontinuierliches Bohren auf volle Bohrtiefe ohne Entspanzyklus.
• Bei Durchgangsbohrungen mit schrägem Austritt die Vorschubgeschwindigkeit vf ca. 1 mm vor dem Durchbrechen auf 40 % reduzieren.
• Nach Erreichen der Bohrtiefe Drehzahl und Kühlschmierstoff abschalten, Ausfahren im Eilgang.
• Konventionelle Kühlschmierung mind. 40 bar.
Hinweis: Die Bohrer können mehrfach nachgeschliffen werden.
Sämtliche Tieflochbohrer müssen beim Anbohren geführt werden.
Tieflochbohrer dürfen nie mit voller Drehzahl frei im Maschinenraum bewegt werden.
Merkmale

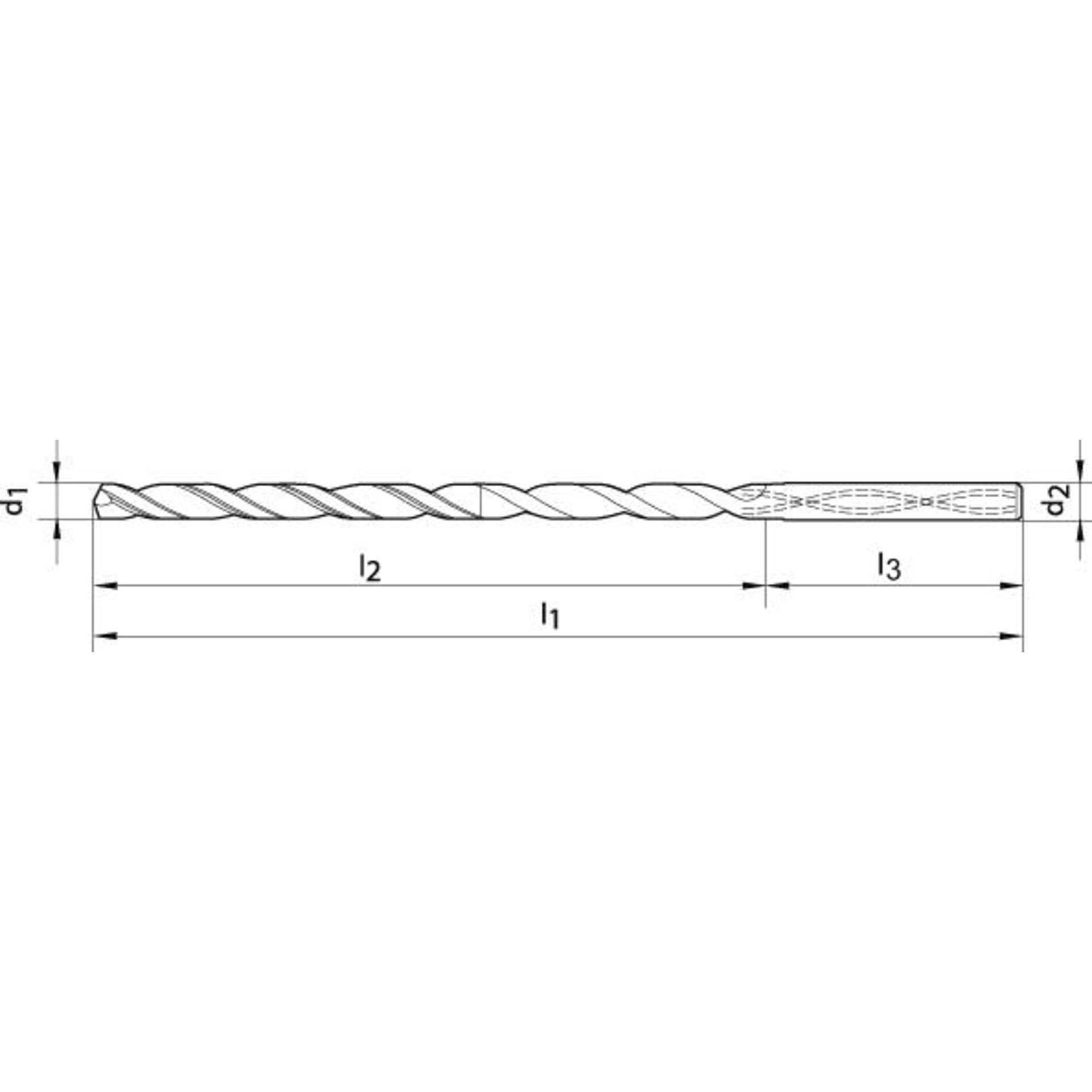

| Spirallänge l2 | mm |
|---|---|
| Schaftlänge l3 | mm |
| Gesamtlänge l1 | mm |
| Schaft-Ø d2 = h6 | mm |
| Stahl kleiner 1400 N/mm² f | mm/U |
| Stahl kleiner 700 N/mm² | 110 |
| Stahl kleiner 1000 N/mm² | 100 |
| Stahl kleiner 1400 N/mm² | 80 |
| INOX ferrit./martens. | 100 |
| INOX austenitisch | 80 |
| INOX duplex | 64 |
| Guss GG/GTS | 90 |
| Guss GGG | 72 |
| Gehärteter Stahl kleiner 55 HRC | 50 |
| Beschichtung | TiAlN |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
