Tieflochbohrer WN VHM TiALN Schaft HA Innenkühlung 5,0mm GÜHRING

Gühring KG

Tieflochbohrer WN VHM TiALN Schaft HA Innenkühlung 5,0mm GÜHRING

Art.-Nr.	12350500
EAN / GTIN	4031093746274
Hersteller Art. Nr.	4031093746274
Gewicht	0,05 kg
Breite	0,02 m
Länge	0,19 m
Höhe	0,02 m

507,59 €

Ø m7/h7 5

• Einstellen des Kühlschmierstoffdruckes und der Drehzahl
• Nach Erreichen der Bohrtiefe Drehzahl und Kühlschmierstoff abschalten, Ausfahr
Tieflochbohrer dürfen nie mit voller Drehzahl frei im Maschinenraum bewegt werde
Stahl kleiner 700 N/mm²: 110
Stahl kleiner 1000 N/mm²: 100

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 1-3 Werktage

Stück

Beschreibung

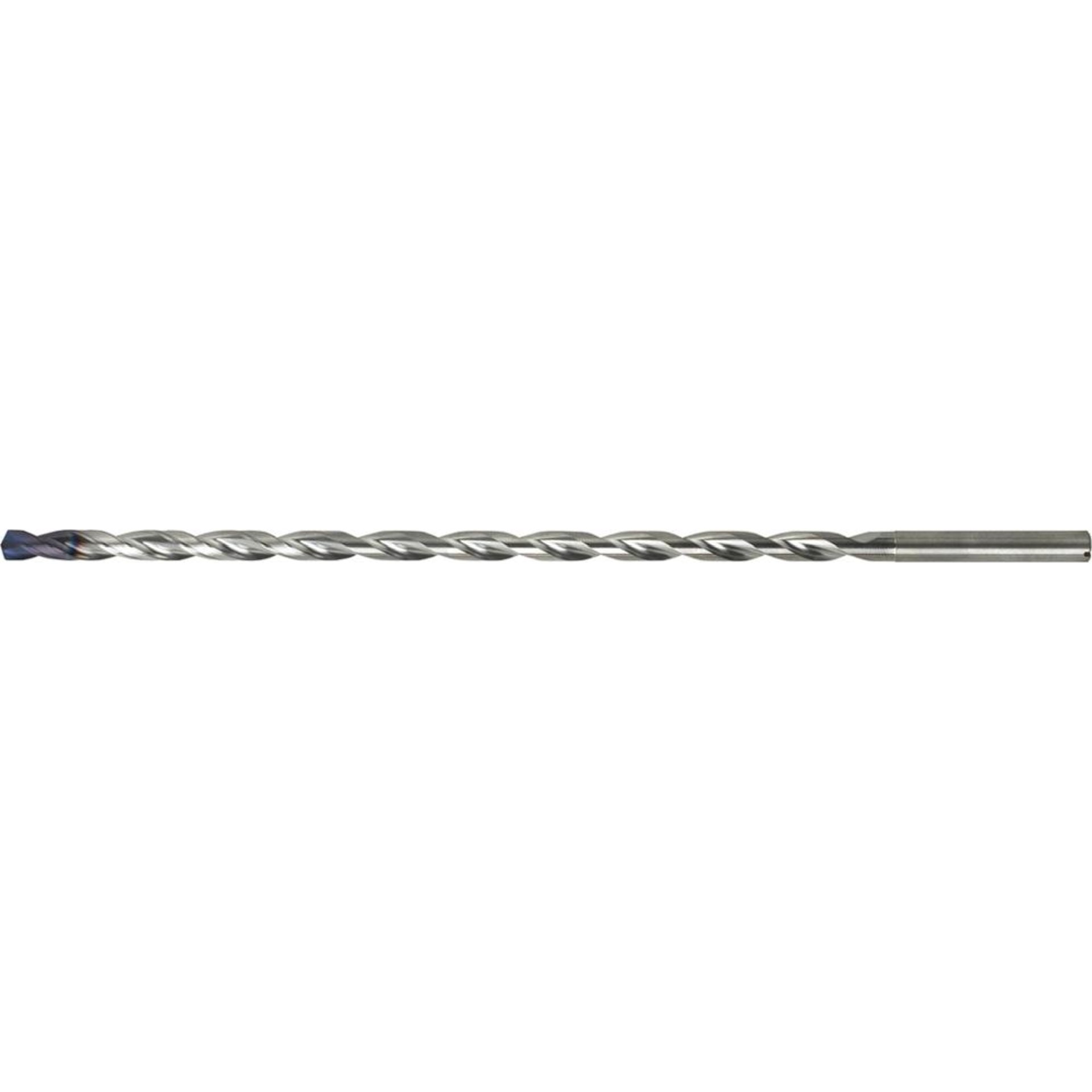

Tieflochbohrer mit Innenkühlung, 25 x D

Ausführung: Rechtsschneidend. Spezielle Nutenform mit Doppelfasen und Spezialanschliff. Mit verdrallter Innenkühlung durch die Stege. Seitenspanwinkel 30°, Kerndicke stärker als normal und ohne Kernanstieg. Der Bohrer verfügt über ein sehr gutes Eigenzentrierverhalten.

Anwendung: Für Bohrungen mit sehr engen Ø-Toleranzen und sehr guten Oberflächen. Zum Bohren extrem tiefer Löcher bis zu 25 x D, mit hohen Schnittgeschwindigkeiten geeignet. Besonders für kurzspanende Werkstoffe wie Gusseisen, Grauguss, vergüteter Grauguss, Temper- und Kugelgraphitguss und Aluminium-Legierungen mit hohem Siliziumgehalt.

Vorgehensweise RT 100 T:
• Anfräsen einer Fläche rechtwinklig zum Eintrittswinkel der Bohrbearbeitung.
• Herstellen einer zylindrischen Pilotbohrung (Toleranz F9) mit einer Bohrtiefe von mindestens 1 x D.
• Einfahren in Pilotbohrung mit ca. 300 U/min bei f = 500 mm/min.
• Einstellen des Kühlschmierstoffdruckes und der Drehzahl.
• Kontinuierliches Bohren auf volle Bohrtiefe ohne Entspanzyklus.
• Bei Durchgangsbohrungen mit schrägem Austritt die Vorschubgeschwindigkeit vf ca. 1 mm vor dem Durchbrechen auf 40 % reduzieren.
• Nach Erreichen der Bohrtiefe Drehzahl und Kühlschmierstoff abschalten, Ausfahren im Eilgang.
• Konventionelle Kühlschmierung mind. 40 bar.

Hinweis: Die Bohrer können mehrfach nachgeschliffen werden.

Sämtliche Tieflochbohrer müssen beim Anbohren geführt werden.
Tieflochbohrer dürfen nie mit voller Drehzahl frei im Maschinenraum bewegt werden.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de

Merkmale

Merkmale

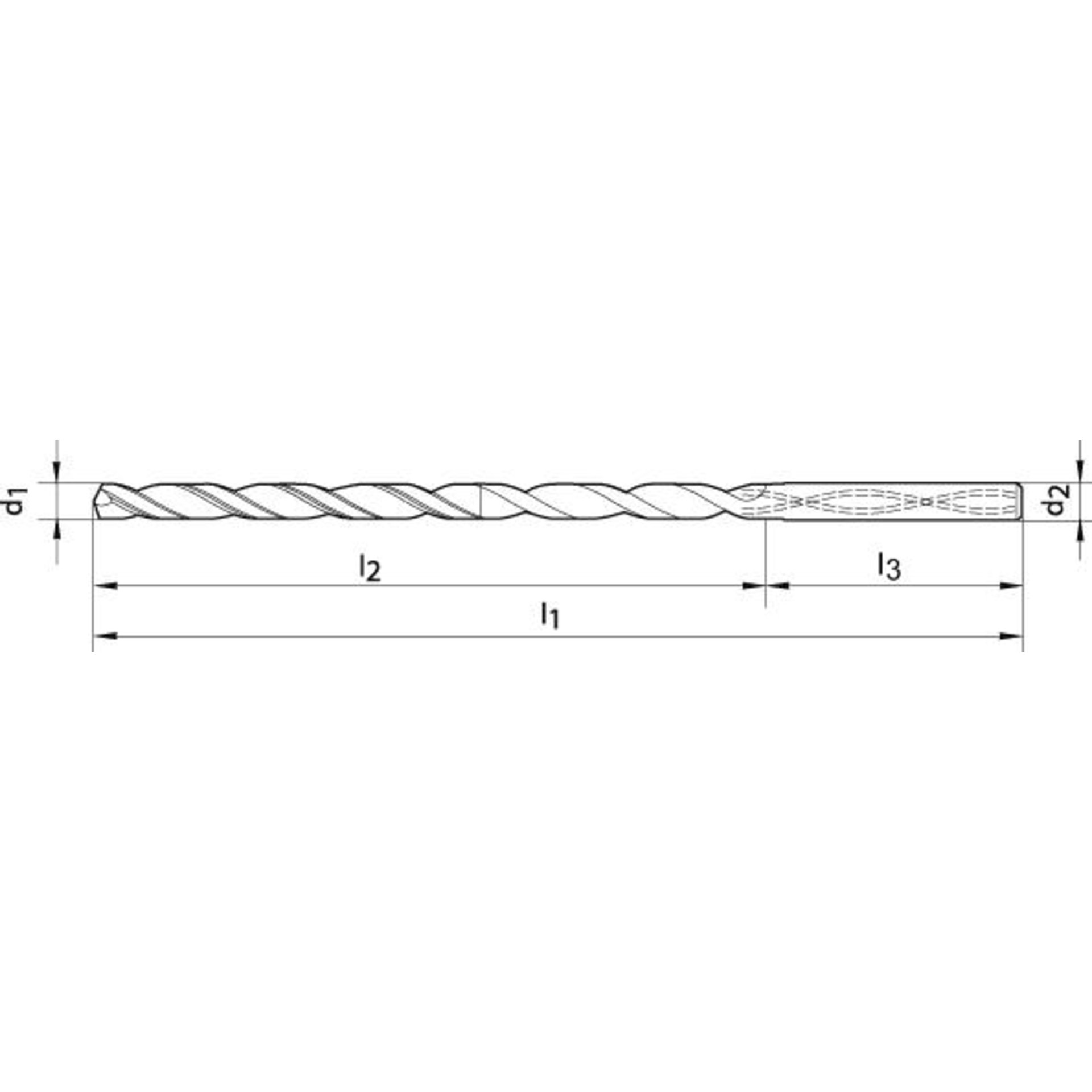

Ø m7/h7	5 mm
Spirallänge l2	143 mm
Schaftlänge l3	36 mm
Gesamtlänge l1	183 mm
Schaft-Ø d2 = h6	6 mm
Stahl kleiner 1400 N/mm² f	0,125 mm/U
Stahl kleiner 700 N/mm²	110
Stahl kleiner 1000 N/mm²	100
Stahl kleiner 1400 N/mm²	80
INOX ferrit./martens.	100
INOX austenitisch	80
INOX duplex	64
Guss GG/GTS	90
Guss GGG	72
Gehärteter Stahl kleiner 55 HRC	50
Beschichtung	TiAlN

Hersteller

Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
