Ausführung: Rechtsschneidend mit Spezialanschliff. Seitenspanwinkel normal, Kerndicke stärker als normal und ohne Kernanstieg. Der Bohrer verfügt über ein sehr gutes Eigenzentrierverhalten und erzeugt kurze Späne selbst bei langspanenden Werkstoffen.
Anwendung: Für fluchtungsgenaue Bohrungen mit engen Ø-Toleranzen und guten Oberflächen. Vielseitig einsetzbarer Spiralbohrer zum Bohren von Löchern bis zu 3 x D mit höchsten Schnittwerten geeignet. Besonders für lang- und kurzspanende Werkstoffe wie GGS und ADI, Gusswerkstoffe, Grauguss, Sphäroguss und Temperguss, hochlegierte AlSi-Legierungen und legierte Stähle bis 1200 N/mm² Festigkeit verwendbar. Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Merkmale
Merkmale

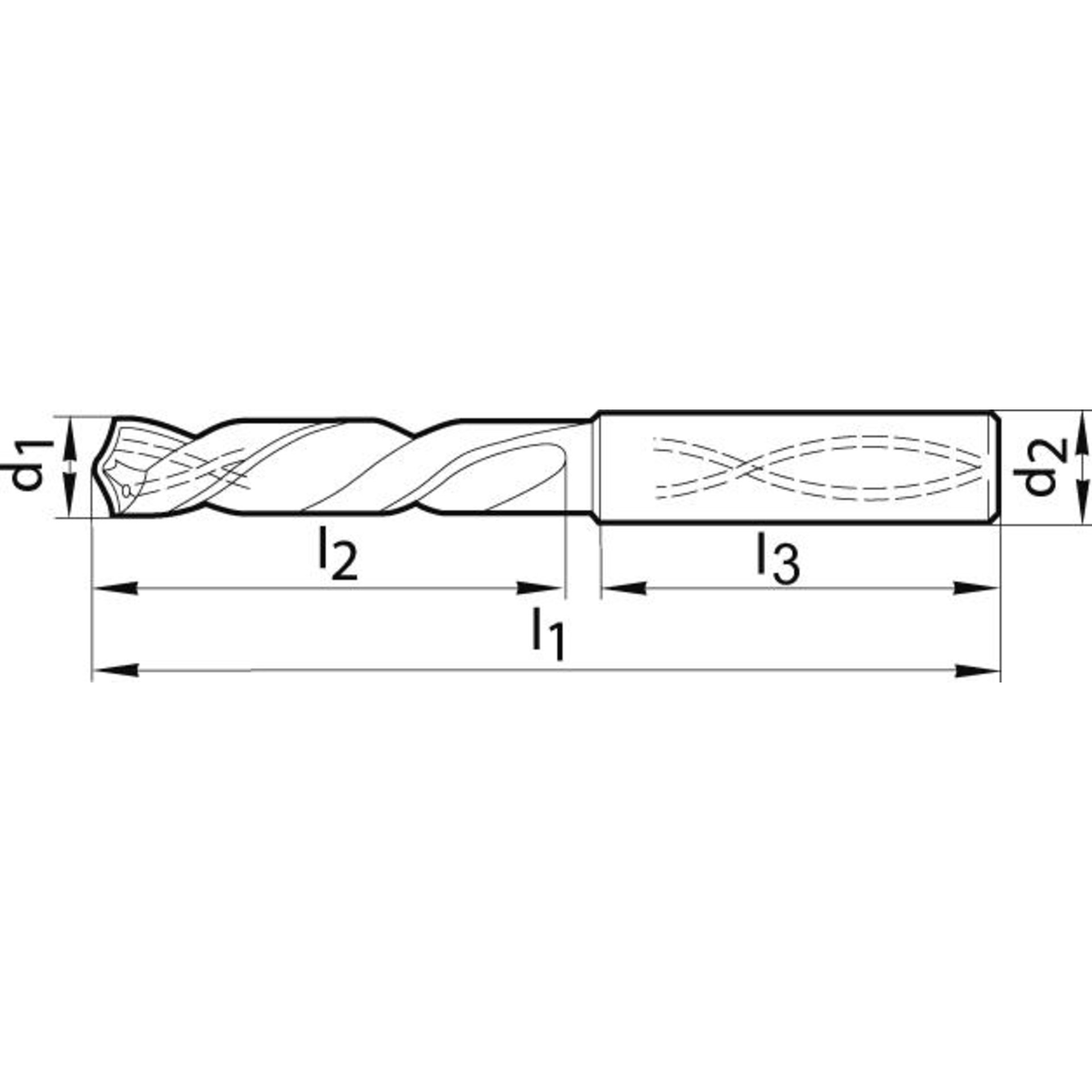

Ø d1 = m7
7 mm
Spirallänge l2
34 mm
Schaftlänge l3
36 mm
Gesamtlänge l1
79 mm
Schaft-Ø d2 = h6
8 mm
Stahl kleiner 1400 N/mm² f
0,16 mm/U
Stahl kleiner 700 N/mm²
120
Stahl kleiner 1000 N/mm²
110
Stahl kleiner 1400 N/mm²
100
INOX ferrit./martens.
40
INOX austenitisch
15
INOX duplex
35
Guss GG/GTS
155
Guss GGG
125
Titan größer 850 N/mm²
40
Alu kleiner 8% Si
220
Alu größer 8% Si
180
Kupfer Cu-Leg.
270
Gehärteter Stahl kleiner 55 HRC
45
Gehärteter Stahl kleiner 60 HRC
25
Gehärteter Stahl größer 60 HRC
15
Beschichtung
Fire
Hersteller
Gühring KG Herderstr. 50-54 72458 Albstadt 07431/17-647 www.guehring.de info@guehring.de
