Beschreibung
Ausführung: Rechtsschneidend, mit Spezialanschliff. Mit verdrallter Innenkühlung durch die Stege. Seitenspanwinkel normal, Kerndicke stärker als normal und ohne Kernanstieg. Der Bohrer verfügt über ein sehr gutes Eigenzentrierverhalten und erzeugt kurze Späne selbst bei langspanenden Werkstoffen.
Anwendung: Für fluchtungsgenaue Bohrungen mit engen Ø-Toleranzen und guten Oberflächen. Zum Bohren tiefer Löcher bis zu 12 x D mit hohen Schnittwerten geeignet. Besonders für die rationelle Fertigung tiefer Bohrungen in Stahl, Guss und NE-Metallen.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de

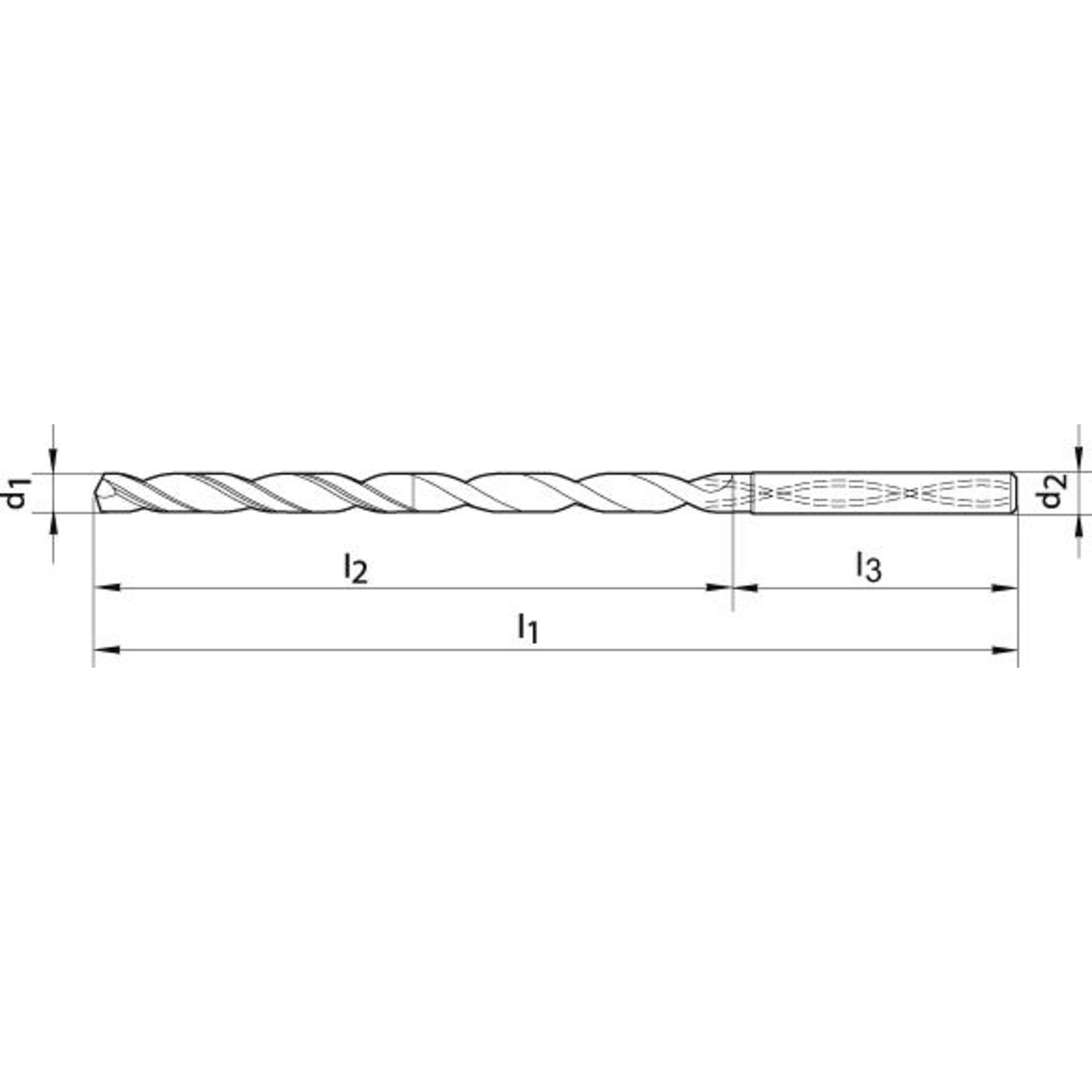

Merkmale
| Ø d1 = m7 | 9 mm |
|---|---|
| Spirallänge l2 | 120 mm |
| Schaftlänge l3 | 40 mm |
| Gesamtlänge l1 | 162 mm |
| Schaft-Ø d2 = h6 | 10 mm |
| Stahl kleiner 1000 N/mm² f | 0,25 mm/U |
| Stahl kleiner 700 N/mm² | 110 |
| Stahl kleiner 1000 N/mm² | 88 |
| Stahl kleiner 1400 N/mm² | 70 |
| INOX ferrit./martens. | 60 |
| INOX austenitisch | 55 |
| INOX duplex | 45 |
| Guss GG/GTS | 120 |
| Guss GGG | 90 |
| Alu kleiner 8% Si | 150 |
| Beschichtung | Fire |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
