Beschreibung
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Geringe Vibrationsneigung durch steifen Schaft. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle.
Kegelwinkeltoleranz: AT3
Gehärtet: 58 –2 HRC
Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in Power Collet Spannzangen und in Spannzangen nach ISO 15488. Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung. Erhöhte Zerspanleistung durch höhere Drehzahlen, Vorschübe und größere Spantiefe. Die erhöhte Laufruhe durch vibrationsarme Geometrie sorgt für eine bessere Oberflächengüte und schont Werkzeug, Spindel und Maschine.
Lieferumfang: Spannzangenfutter komplett mit Power Collet Spannmutter.
Hinweis: Optimale Zerspanleistung in Verbindung mit Power Collet Spannzangen.
Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Merkmale

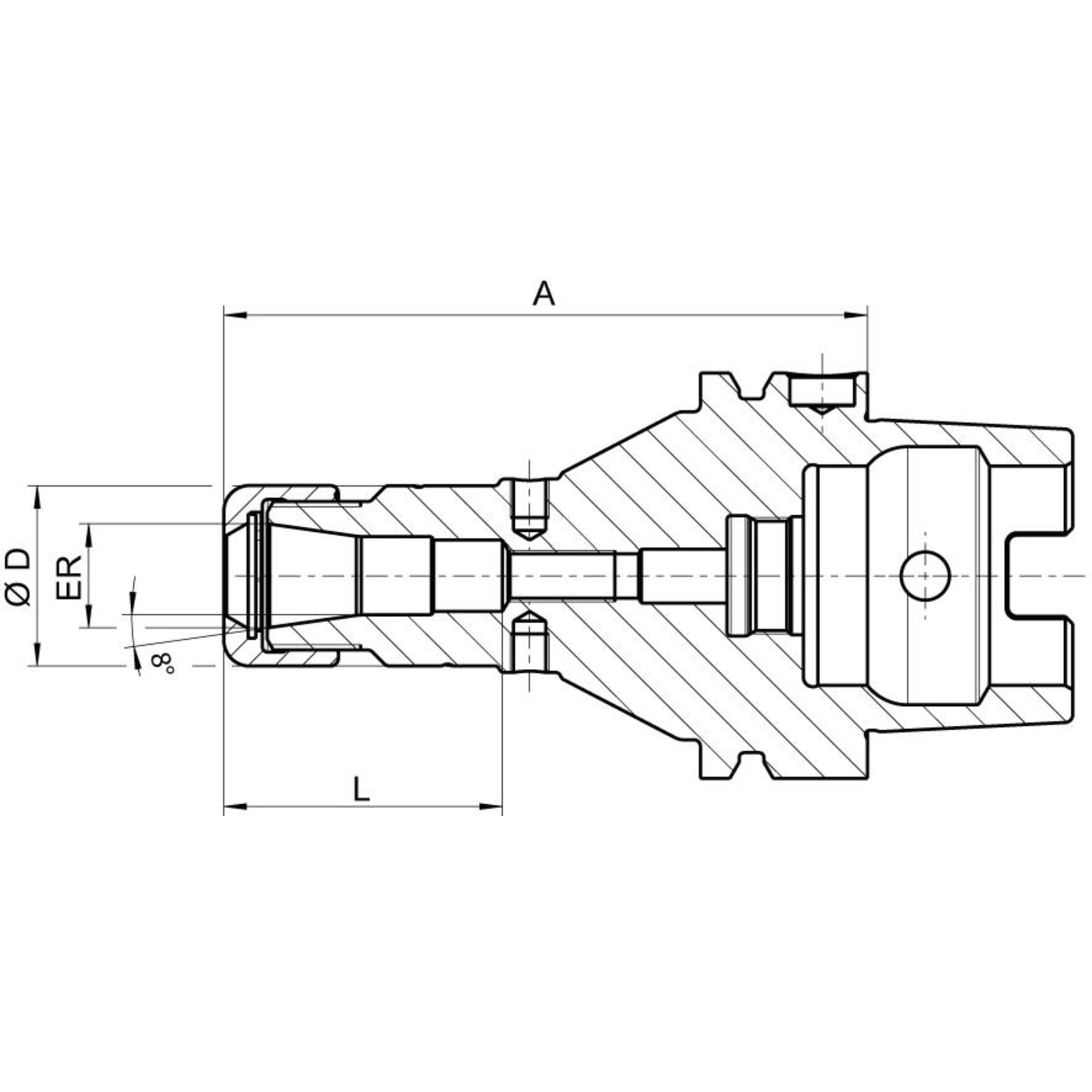

| a |
|
|---|---|
| l |
|
| Ø d |
|
| Spannbereich | 2-10 mm |
| HSK | 63 |
| Spannzange | ER16 |
Hersteller
Haimer GmbH
Weiherstr. 21
86568 Igenhausen
08257/99880
www.haimer.de
haimer@haimer.de
