Beschreibung
Merkmale
| Anwendung | bearbeitete Teile |
|---|---|
| Anzieh- drehmoment max. Nm | 66 |
| Anzieh-\rdrehmoment\rmax. Nm | 66 |
| Ausführung 1 | mit seitlicher Klemmung |

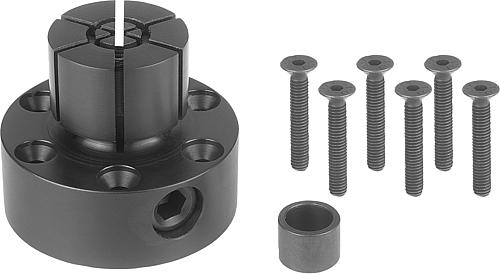

| Benennung | Spanndorn |
| D =DURCHMESSER MIN. | 17,8 |
| D=Durchmesser max. | 28,7 |
| D=Durchmesser min. | 17,8 |
| D1 | 50 |
| D3 für Senkschraube ISO 10642 | M4 |
| D3 \rfür Senkschraube\rISO 10642 | M4 |
| D4 | 39,4 |
| Form | A |
| Gewicht in kg (ERP) | 0.3846 |
| h | 41,3 |
| H | 41,3 |
| H1 | 22,4 |
| H2 | 17,5 |
| Material Grundkörper | Baustahl |
| Material Komponente | Vergütungsstahl |
| Oberfläche Grundkörper | brüniert |
| Oberfläche Komponente | vergütet, gehärtet und PTFE-beschichtet |
| RoHS | true |
| Spannart | Innenspannung |
| Spannkraft max. kN | 20 |
| Spannkraft\rmax. kN | 20 |
| SW | 6 |
| Ursprungs-Land | US |
| Ursprungs-Region | TWN |
| Zolltarifnummer | 84662020 |
Hersteller
norelem Normelemente
GmbH & Co. KG
Volmarstraße 1
71706 Markgröningen
Zentrale
+49 (0) 7145/206-0
+49 (0) 7145/206-66
info@norelem.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
