Beschreibung
Merkmale

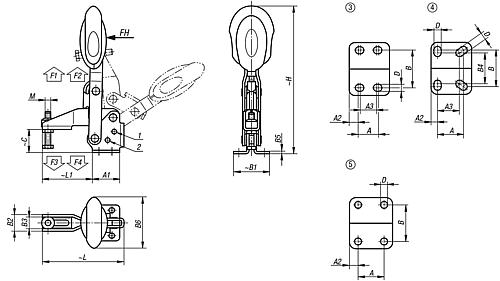

| ~B1 | 38 |
|---|---|
| ~C | 24,7 |
| ~H | 162,8 |
| ~L | 87,5 |
| ~L1 | 53 |
| a |
|
| A | 14 |
| A1 | 29 |
| A2 | 7 |
| A3 | 12 |
| Ausführung 1 | mit Sicherheitsverriegelung |
| Ausführung 2 | Fuß waagrecht |
| B |
|
| B1 | 38 |
| B2 | 17,5 |
| B3 |
|
| B5 | 2,5 |
| B6 | 53,4 |
| Benennung | Schnellspanner |
| C | 24,9 |
| D | 5,5 |
| Farbe Komponente | ultramarinblau RAL 5002 |
| Gewicht in kg (ERP) | 0.3298 |
| Grifftyp Schnellspanner | vertikal |
| h | 163 |
| H | 163 |
| Haltekraft F1 N | 1350 |
| Haltekraft F2 N | 1650 |
| Haltekraft \rF1\rN | 1350 |
| Haltekraft \rF2\rN | 1650 |
| Handkraft FH N | 160 |
| Handkraft\rFH\rN | 160 |
| l |
|
| L | 86,5 |
| L1 | 53 |
| Lochbild | 3 |
| M=Andruckspindel | M6x35 |
| M=ANDRUCKSPINDEL |
|
| Material Grundkörper | Stahl |
| Material Komponente | Polyamid |
| Oberfläche Grundkörper | nitrocarburiert und oxidiert |
| Öffnungswinkel Griff ohne Anschlag | 83° |
| Öffnungswinkel Griff Position 1 | 46° |
| Öffnungswinkel Griff Position 2 | 56° |
| Öffnungswinkel Haltearm ohne Anschlag | 152° |
| Öffnungswinkel Haltearm Position 1 | 56° |
| Öffnungswinkel Haltearm Position 2 | 83° |
| Öffnungswinkel\rGriff ~\rohne Anschlag | 83° |
| Öffnungswinkel\rGriff ~\rPosition 1 | 46° |
| Öffnungswinkel\rGriff ~\rPosition 2 | 56° |
| Öffnungswinkel\rGriff\rohne Anschlag | 83° |
| Öffnungswinkel\rGriff\rPosition 1 | 46° |
| Öffnungswinkel\rGriff\rPosition 2 | 56° |
| Öffnungswinkel\rHaltearm ~\rohne Anschlag | 152° |
| Öffnungswinkel\rHaltearm ~\rPosition 1 | 56° |
| Öffnungswinkel\rHaltearm ~\rPosition 2 | 83° |
| Öffnungswinkel\rHaltearm\rohne Anschlag | 152° |
| Öffnungswinkel\rHaltearm\rPosition 1 | 56° |
| Öffnungswinkel\rHaltearm\rPosition 2 | 83° |
| PL Edelstahl | false |
| Produkttyp | verstellbare Andruckspindel |
| RoHS | true |
| Spannkraft F3 N | 920 |
| Spannkraft F4 N | 1050 |
| Spannkraft \rF3\rN | 920 |
| Spannkraft \rF4\rN | 1050 |
| Ursprungs-Land | TR |
| Zolltarifnummer | 82057000 |
Hersteller
HEINRICH KIPP WERK GmbH & Co. KG
Heubergstraße 2
72172 Sulz am Neckar
Telefon: +49 7454 793-0
Fax: +49 7454 793-33
E-Mail: info@kipp.com
Internet: www.kipp.com
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
