Beschreibung
- Laufruhiger und leistungsstarker Industrie-Elektromotor
- Separater Not-Halt-Schlagschalter
- Stabile Gußsäule
- Bohrtiefenanschlag
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
- Bohrtisch 360° drehbar

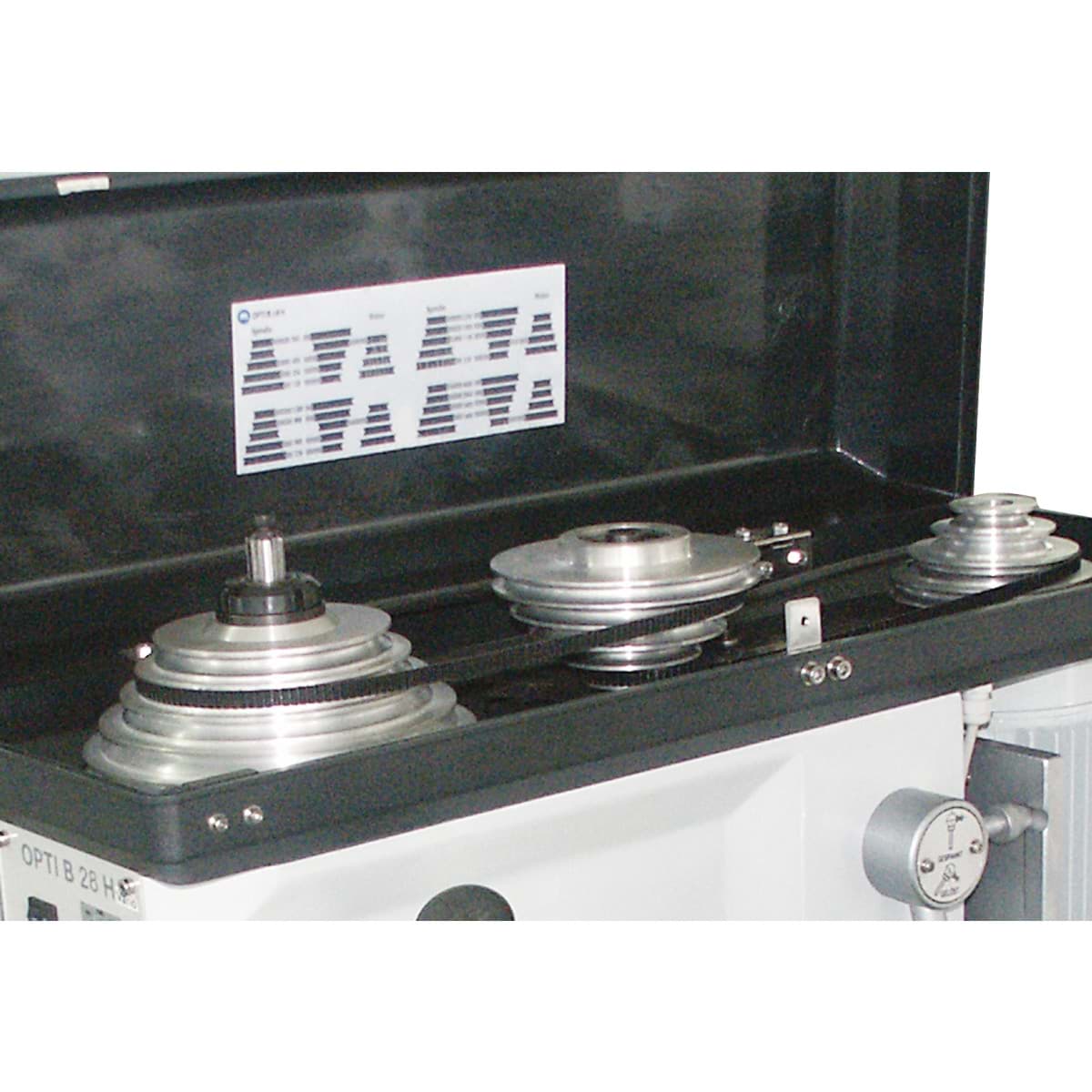

- Keilriemenabdeckung mit Sicherheitsschalter
- Keilriemen-Schnellspanneinrichtung
- Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
- Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
- Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
- Maschinenleuchte
- Rechts-/Linkslauf
- Leichter Werkzeugwechsel durch integrierten Austreiber
- Pinolenhebel aus Stahl
- Digitaler Tiefenmesser
- Digitale Drehzahlanzeige
- Schnellspannbohrfutter (1 - 16 mm)
- Morsekonus MK4/B16
- T-Nutensteine
Merkmale
| Abmessung (L x B x H) | 918 x 585 x 1.895 mm |
|---|---|
| Abstand Spindel - Bohrtisch max. | 790 mm |
| Abstand Spindel - Maschinenfuß max. | 1275 mm |
| Abstand Spindel-Fuß | max. 1.275 mm |
| Abstand Spindel-Tisch | max. 790 mm |
| Anschlussspannung | 400 V |
| Antriebsleistung Spindelmotor | 1,50 / 2,20 kW |
| Anzahl der Drehzahlbereiche | 2 x 9 Stufen |
| Anzahl der Leistungsstufen Spindelmotor | 2 Stufen |
| Arbeitsfläche Maschinenfuß | 390 x 390 mm |
| Ausladung | 285 mm |
| Bohrleistung Stahl (S235JR) | 34 mm |
| Bohrtisch Arbeitsfläche Breite | 400 mm |
| Bohrtisch Arbeitsfläche Länge | 420 mm |
| Bohrtisch Art der T-Nuten | diagonal |
| Bohrtisch drehbar | 360 Grad |
| Bohrtisch neigbar | - |
| Bohrtisch T-Nuten Größe | 14 mm |
| Bohrtischdrehung | 360 ° |
| Bohrtischgröße (LxB) | 420 x 400 mm |
| Breite/Tiefe (Produkt) ca. | 585 mm |
| Dauerbohrleistung Stahl (S235JR) | 26 mm |
| Drehzahlbereich | 145 – 4800 min¯¹ |
| Elektrischer Anschluß |
|
| Gesamtgewicht ca. | 260 kg |
| Gewicht (netto) ca. | 260 kg |
| Gewicht (Netto) ca. | 260 kg |
| Höhe (Produkt) ca. | 1895 mm |
| Länge (Produkt) ca. | 918 mm |
| Maschinenfuß Arbeitsfläche Breite | 390 mm |
| Maschinenfuß Arbeitsfläche Länge | 390 mm |
| Maschinenfuß T-Nuten Abstand | 150 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 14 mm |
| Maschinenfuß T-Nutengröße | 14 mm |
| Motorleistung | 1,5/2,2 kW |
| Netzfrequenz | 50 Hz |
| Pinolenhub | 160 mm |
| Säulendurchmesser | 115 mm |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahl | 145 - 4.800 min-1 |
| Stufenanzahl | 2 x 9 Stufen |
| T-Nutengröße |
|
