Beschreibung

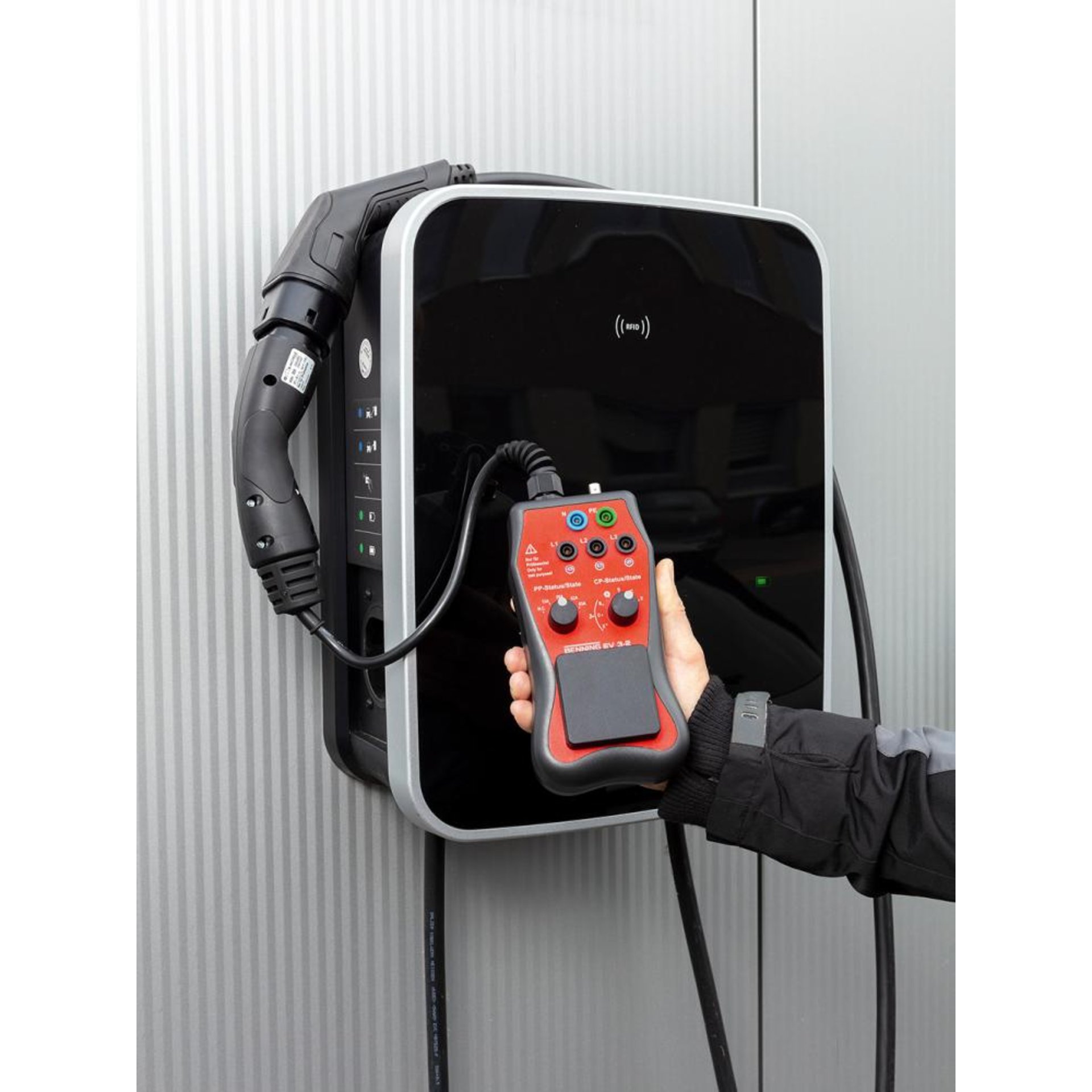

Ausführung: Kompatibel für 1- und 3-phasige EV-Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation). Drehschalter Control Pilot CP (Fahrzeugsimulation). Separate Phasenanzeigen durch drei LED, sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4-mm-Buchsen für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert). Lieferung mit Messadapter und Schutztasche.
Hinweis: Ermöglicht mit den Installationsprüfgeräten BENNING IT 130 (RCD I (6 mA DC Rampe) von EV-RCD) und IT 200 (RCD I + RCD t von RDC-DD gemäß IEC 62955), die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen.
Hersteller: Benning Elektrotechnik u. Elektronik GmbH & Co.KG, Münsterstr. 135-137, 46397 Bocholt, DE, +492871930, info@benning.de
Merkmale
| Eingangsspannung bei 50/60 Hz | 1-phasig bis 250 V; 3-phasig bis 430 V |
|---|---|
| Herstellerartikelnummer | 044169 |
| Herstellername | Benning Elektrotechnik u. Elektronik GmbH & Co.KG |
| Markenname | Benning |
| Messkategorie | CAT II 300 V |
| Prüfstrom | max. 40 A (10 ms), periodischer Betrieb |
| WGNr. | W511 |
Hersteller
Benning Elektrotechnik u.Elektronik GmbH & Co. KG
Münsterstr 135-137
46397 Bocholt
02871/93-0
www.benning.de
info@benning.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
