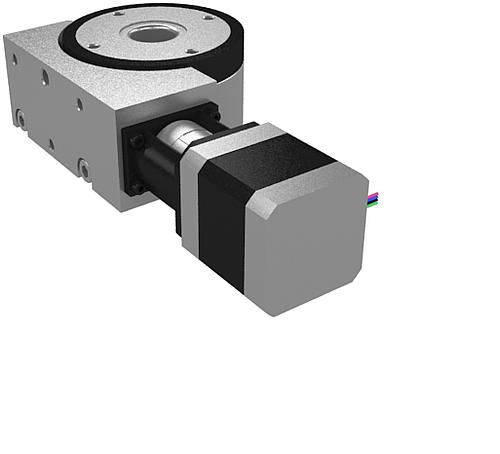

POSITIONIER-RUNDTISCH LANGE AUSFÜHRUNG GR.12, FORM:B MIT SCHRITTMOTOR, KABEL ...

Werkstoff: Grundkörper und Rundtisch Aluminiumlegierung. Hohlwelle Edelstahl. Vorgespanntes Schneckengetriebe Stahl. Klauenkupplung Aluminium mit Kupplungsstern Polyurethan. Ausführung: Aluminiumlegierung eloxiert. Bestellbeispiel: nlm 21085-120 Bestellhinweis: Position von Kabelausgang bzw. Steuerungseinheit wird wie in der technischen Zeichnung dargestellt geliefert. Hinweis: Positionier-Rundtische für motorische Verstell- und Positionieraufgaben. Das vorgespannte Schneckengetriebe arbeitet annähernd spielfrei. Die Lagerung der Schneckenwelle bietet höchste radiale Umlaufgenauigkeit. Durch die große Bohrung in der Hohlwelle ist es möglich Leitungen hindurchzuführen. Mit dem einstellbaren Positionierring kann der Dreh-Referenzpunkt beliebig zur Position des montierten Bauteils festgelegt werden. Montage von Näherungsschaltern mit dem optional erhältlichen Sensorhalter (21094) möglich. Die passende Programmiersoftware und Schnittstellenkabel für den Schrittmotor mit Positioniersteuerung bieten wir als Zubehör (25000-15) mit an. Der Schrittmotor mit seiner Auflösung von 200 Schritten pro Umdrehung ermöglicht eine rechnerische Positioniergenauigkeit aus einer Richtung kommend von 0,005mm. Die absolute Positioniergenauigkeit aus einer Richtung kommend beträgt 0,01mm. Das System kann mit einer Einschaltdauer von 100% betrieben werden. Kombinierbar mit allen anderen Bauteilen der gleichen Baugröße. Technische Daten: 21085-08*: Getriebeübersetzung: 40:1 Umkehrspiel: <0,12° Radialspiel: <0,02 mm max. Eingangsdrehzahl: 600 U/min max. Einschaltdauer: 100 % erforderliches Eingangsdrehmoment: 0,15 Nm Steifigkeit: siehe Diagramm Drehbar: 360°, endlos Einsatztemperatur: +10 °C bis +50 °C 21085-12*: Getriebeübersetzung: 55:1 Umkehrspiel: <0,1° Radialspiel: <0,02 mm max. Eingangsdrehzahl: 600 U/min max. Einschaltdauer: 100 % erforderliches Eingangsdrehmoment: 0,15 Nm Steifigkeit: siehe Diagramm Drehbar: 360°, endlos Einsatztemperatur: +10 °C bis +50 °C
