Beschreibung
- Geeignet für den Einsatz am Generator z. B. in Betriebswerkstätten, Häfen, Chemiewerken, Schulen, Metallbau, auf Baustellen, Schiffen oder für Landwirte
- Für Edelstahl, Aluminium, Stahl, Buntmetalle auch mit lackierter Oberfläche
- Von Dünnblechen bis zu Grobblechen
- Pilot ARC-Controller: Erst nach der Zündung des Lichtbogens wird der eingestellte Schweißstrom freigegeben

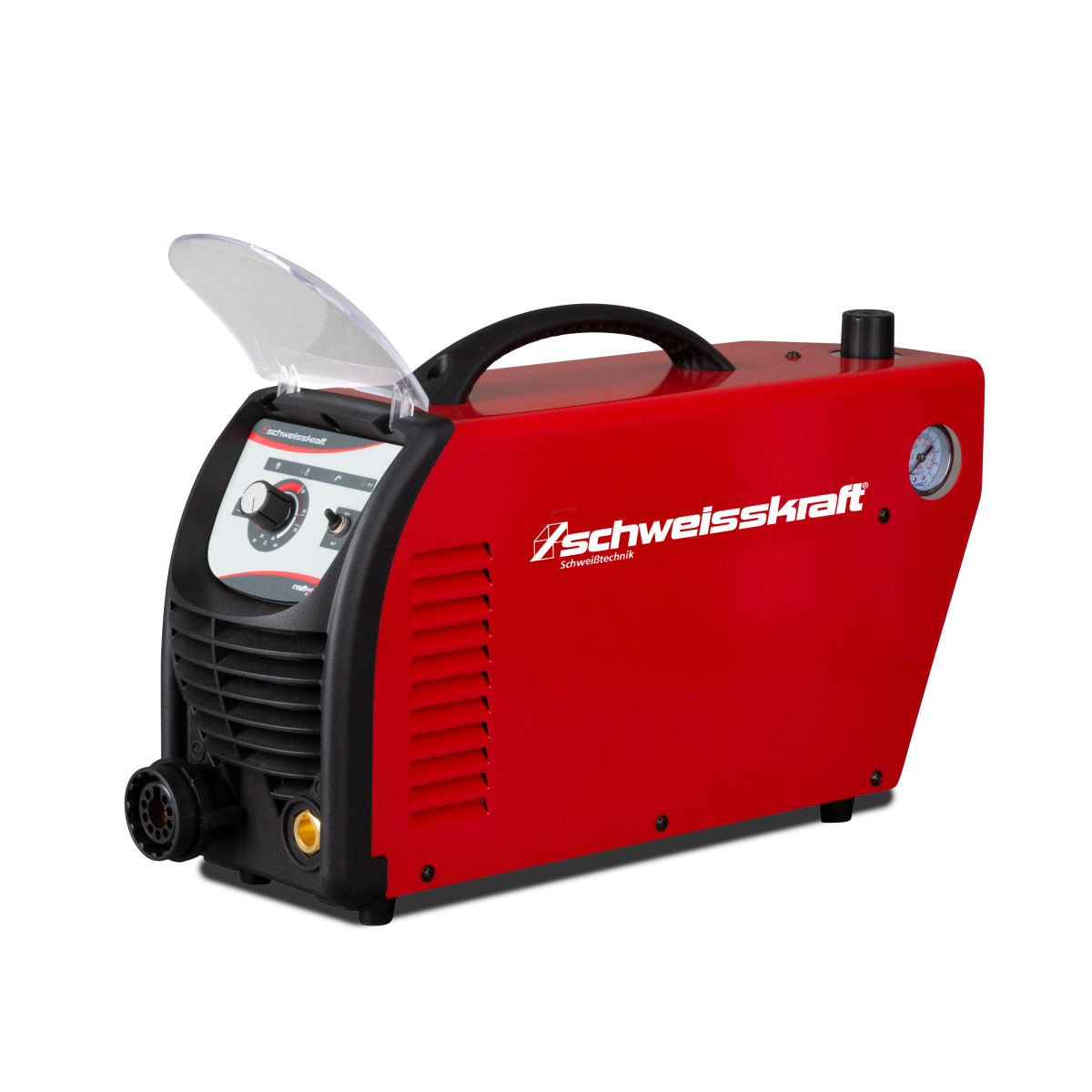

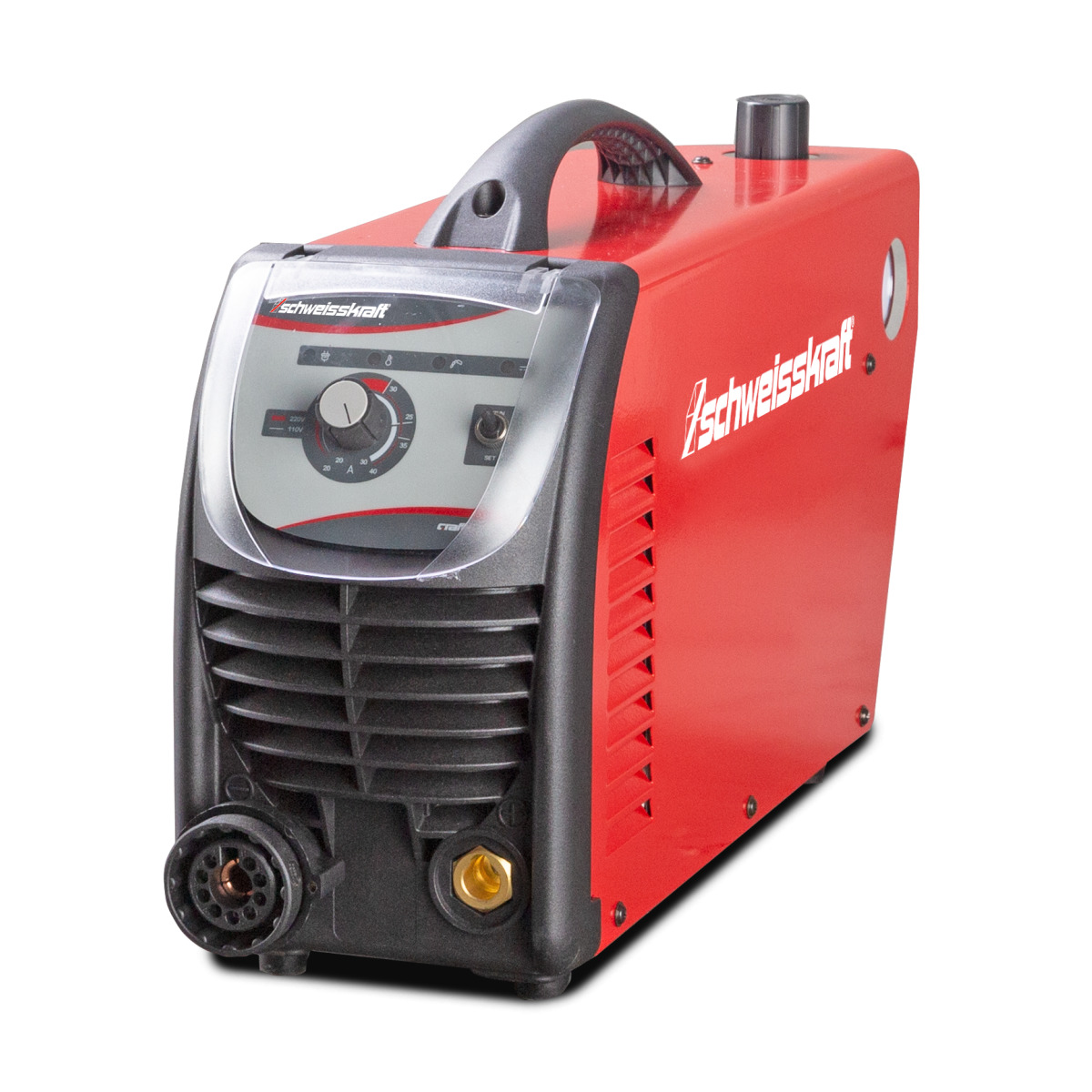

CRAFT-CUT 41 P
- Leistungsfaktorkorrektur PFC ermöglicht Einsatz auch an Kabeltrommeln
CRAFT-CUT 123 CNC
- CNC-Schnittstelle für Maschinenanbindung
- Plasmabrenner S65 6m
- Zentraladapter Standard
- Massekabel 3 m, 6 mm² mit Masseklemme 300 A
- Filterdruckregler mit Stecknippel
Merkmale
| Anschlusskabellänge | 2,2 m |
|---|---|
| Anschlussspannung | 230 V |
| Arbeitstemperatur | -10 ? 40 °C |
| Betriebsdruck | 5 bar |
| Blechdicken | <ul><li>bis max. 20 mm Trennschnitt</li></ul> |
| Breite/Tiefe (Produkt) ca. | 145 mm |
| Brennerausführung (Anschluss) | Pilot arc |
| Einschaltdauer Plasma | 50 % |
| Einstellbereich Plasma | 20 ? 40 A |
| EMV-Klasse | A |
| Erforderliche Generatorleistung | >4.8 kVA |
| Erläuterung EMV-Klasse | Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch |
| Gewicht (netto) ca. |
|
| Grundwerkstoffe | <ul><li>alle elektrisch leitenden Metalle, auch beschichtet< |
| Höhe (Produkt) ca. | 280 mm |
| Isolationsklasse | H |
| Kennzeichnung | CE |
| Länge (Produkt) ca. | 510 mm |
| Leerlaufspannung | 210 V |
| Leistungsaufnahme Plasma | 4,8 kVA |
| Leistungsfaktor | 0,999 cos phi |
| Luftbedarf | 120 l/min |
| Netzfrequenz | 50/60 Hz |
| Netzstecker | 16 A |
| Norm | IEC 60974-1 |
| Phase(n) | 1 Ph |
| Qualitätsschnitt Aluminium ca. | 14 mm |
| Qualitätsschnitt Edelstahl ca. | 15 mm |
| Qualitätsschnitt Stahl (ST37) ca. | 10 - 15 mm |
| Schutzart | IP23 |
| Spannung bei ED 100% 40°C Plasma | 92 V |
| Strom bei ED 100% 40°C Plasma | 30 A |
| Stromart | AC |
| Stromaufnahme | 110V |
| Trennschnitt Aluminium ca. | 16 mm |
| Trennschnitt Edelstahl ca. | 20 mm |
| Trennschnitt Stahl (ST37) ca. | 20 mm |
| Typische Anwendungen | <ul><li>Anlagen-, Behälter-, Maschinen-, Stahlbau</li><li>Ch |
| Verfahren | <ul><li>Plasmaschneiden</li></ul> |
| DIN/ EN/ ISO/ Art | IEC 60974-1 |
