Beschreibung

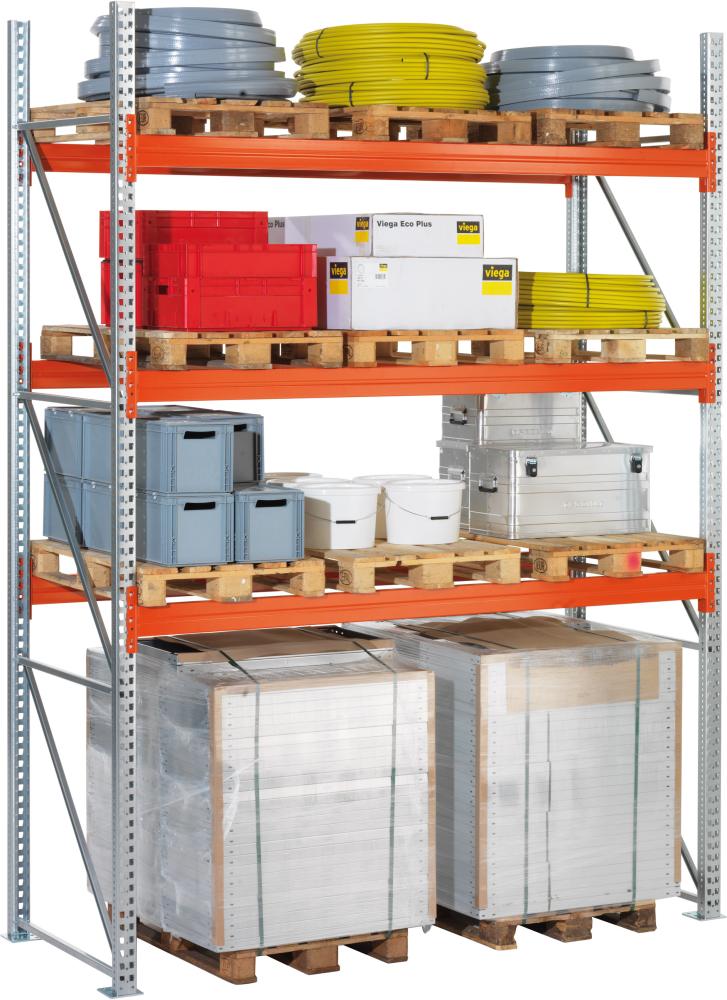

Dieses Palettenregalsystem eignet sich für die Lagerung von leichten bis mittelschweren Paletten oder Stückgut.
• Grundregal + Anbauregal, für Palettengewichte bis 500 kg
• Unmontierte Ständerrahmen/Einzelkomponenten.
• Längs- und Quereinlagerung möglich
• Besonders standfest durch Fachwerkverstrebungen in den Rahmen
• Hohe Stabilität durch geschlossene Kastenprofile
• Rahmenhöhe: 3300 mm
• Rahmentiefe: 1100 mm
• Maße (HxBxT): 3300x5655x1100 mm
• Feldlast: bis 7500 kg
• Fachlast: bis 1480 kg (Werte gelten ab 4 Feldern)
• Holmlänge: 2700 mm
• Oberfläche:
• Ständer: sendzimirverzinkt, optional RAL 5010 enzianblau
• Holme: RAL 2001 rotorange
• Fachwerk: sendzimirverzinkt
• Raster Höhenverstellung: 50 mm
• Aussteifung: Holme
• Lieferumfang: 3 Ständer, 8 Holme
• Lieferumfang:
Grundregal: 2 Ständer inklusive Bodenanker, Holme gemäß Angebot
Anbauregal: 1 Ständer inklusive Bodenanker, Holme gemäß Angebot
Planungshinweis:
Gesamtbreite:
Grundregal = Holmlänge + 170 mm
Anbauregal = Holmlänge + 85 mm
Gesamttiefe = Rahmentiefe
Sicherheitshinweis:
Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Fach- und Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern und jeweils mindestens 2 Holmebenen.
Technische Bestimmungen zum Aufbau eines Palettenregals:
• Außenständer müssen mind. 500 mm höher als die oberste Lagerebene sein
• Durchfahrten und Überbauten müssen mit einer geschlossenen Ebene versehen sein
• Die lichte Durchgangshöhe muss mind. 2000 mm betragen
• Bei Palettenabständen von weniger als 100 mm im Doppelregal, müssen Durchschubsicherungen eingeplant werden
• Bei Außenständern und Duchfahrten müssen Rammschutzecken montiert werden
• Bei frei im Raum stehenden Einzelregalen müssen Gitterrückwände eingeplant werden
• Betongüte: mindestens C 20/25 nach DIN 1045, Betonstärke mindestens 200 mm
• An jeder Regalanlage sind Traglastschilder anzubringen
Merkmale
| Fachlast | bis 1500 kg |
|---|---|
| Feldlast | bis 7500 kg |
| Herstellerartikelnummer | 200185294 |
| Herstellername | META-Regalbau GmbH & Co. KG |
| Holmlänge | 2700 mm |
| Made in Germany | ja |
| Markenname | META |
| Rahmenhöhe | 3300 mm |
| Rahmentiefe | 1100 mm |
| Raster-Höhenverstellung | 50 mm |
| WGNr. | 323 |
