Beschreibung

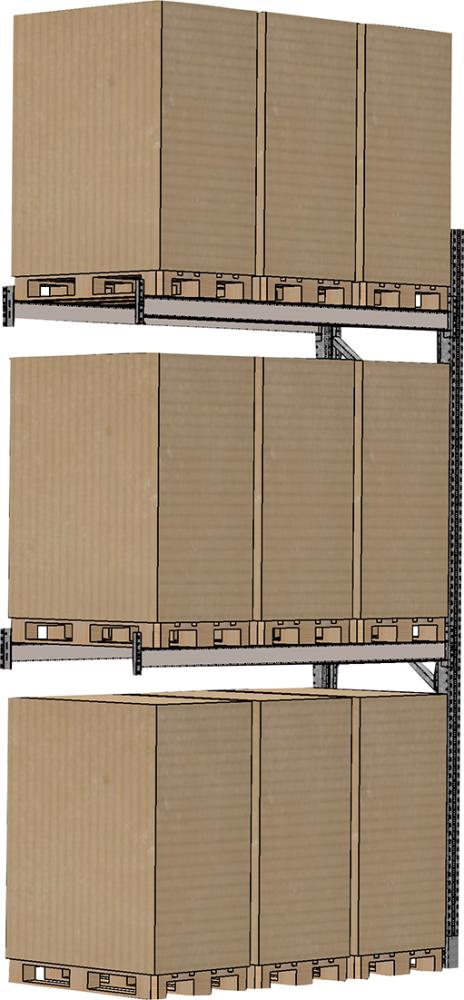

Diese feuerverzinkten Palettenregale sind für die Außenaufstellung.
• Rahmentiefe: 1100 mm
• Palettengewicht: bis 1000 kg
• Oberfläche: feuerverzinkt
• IPE-Holme: warmgewalzt, mit 5 Agraffenhaken inkl. Sicherungsschraube
• Lieferumfang:
Anbauregal bestehen aus 1 Feld
1x Rahmen
Passende Holmpaare
4x Schraubanker + Folienpatrone
2x Unterlegbleche 2 mm
Lieferantenhinweis
Planungshinweise:
• Mit jeder Bestellung muss der genaue Aufstellort (Postleitzahl, Straße, Hausnummer) vom Kunden mitgeteilt werden.
• Wichtig bei der Aufstellung von Palettenregalen im Außenbereich ist eine ausreichende Dimensionierung der Streifenfundamente oder Bodenplatte. Für die Außenaufstellung von Palettenregalen gelten je nach Bundesland besondere baurechtliche Voraussetzungen. Neben den Lastansätzen für Wind-, Schnee- u. Erdbebenlasten ist insbesondere die Ausführung der Fundamente baurechtlich relevant.
Die Dimensionierung der Bodenplatte / Streifenfundamente obliegt einer wechselseitigen Last von 85kN Druck- und 60kN Zuglast !
• Durch die Feuerverzinkung muss bei der Montage ein erhöhter Montageaufwand eingeplant werden.
• Es gelten die allgemeinen Bedingungen für Palettenregale gemäß DIN 15620:2011, DIN EN 15512:2020, DGUV 108-007 und sonstige weitere baurechtliche Bedingungen.
• Bitte beachten Sie, dass die Verantwortung für die Einhaltung etwaiger baurechtlicher Anforderung beim Bauherren liegt.
Lastensätze:
• Erdbebenzone 1 + 2
• Windzone 1 + 2
• Schneelastzone 1 + 2 + 2a
• Geländekategorie 3 + 4 keine „exponierte Baulage (z.B. freistehend auf einem Hügel)
• Alle Lastansätze gelten für Deutschland
Gerne helfen wir Ihnen weiter – bitte sprechen Sie uns an!
Merkmale
| Anzahl Felder | 1 |
|---|---|
| Ausführung | Anbauregal |
| Breite | 1950 mm |
| Fachhöhe | 2000 mm |
| Feldlast bis max. | 4000 kg |
| Herstellerartikelnummer | 47105-FV |
| Herstellername | Gebrüder Schulte GmbH & Co. KG |
| Höhe | 4500 mm |
| Holmbreite | 1825 mm |
| Lagerebenen inkl. Boden | 3 |
| Markenname | SCHULTE Lagertechnik |
| Palettengewicht bis | 1000 kg |
| Palettenhöhe max. | 1780 mm |
| Palettenplätze | 6 |
| Tiefe | 1100 mm |
| WGNr. | 255 |
Hersteller
Gebrüder Schulte GmbH & Co. KG
Zum Dümpel 1
59846 Sundern
02933/836175
www.schulte-lagertechnik.de
