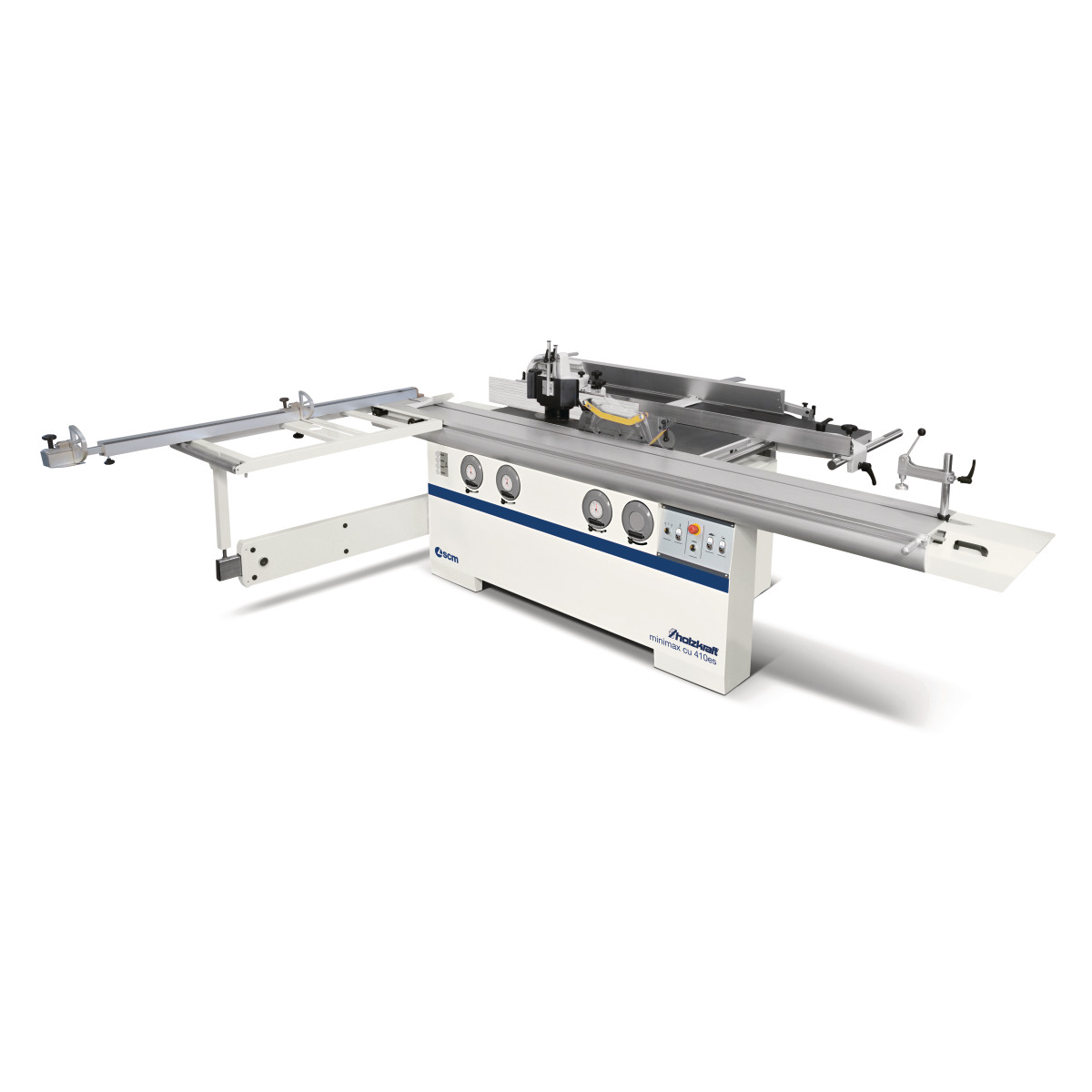

Beschreibung
- Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar

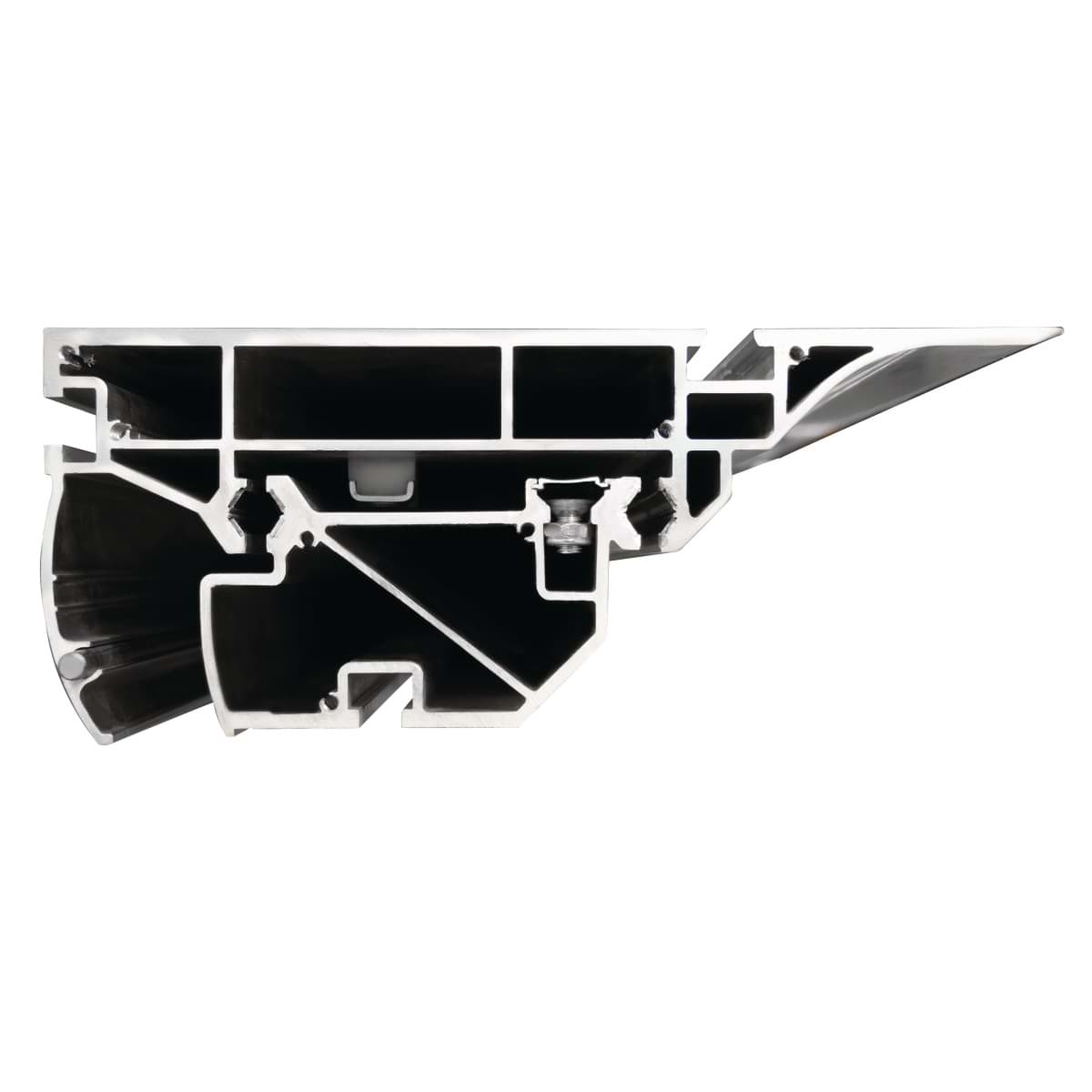

- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
- Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
- Sägeaggregat schwenkbar von 90° bis -45°

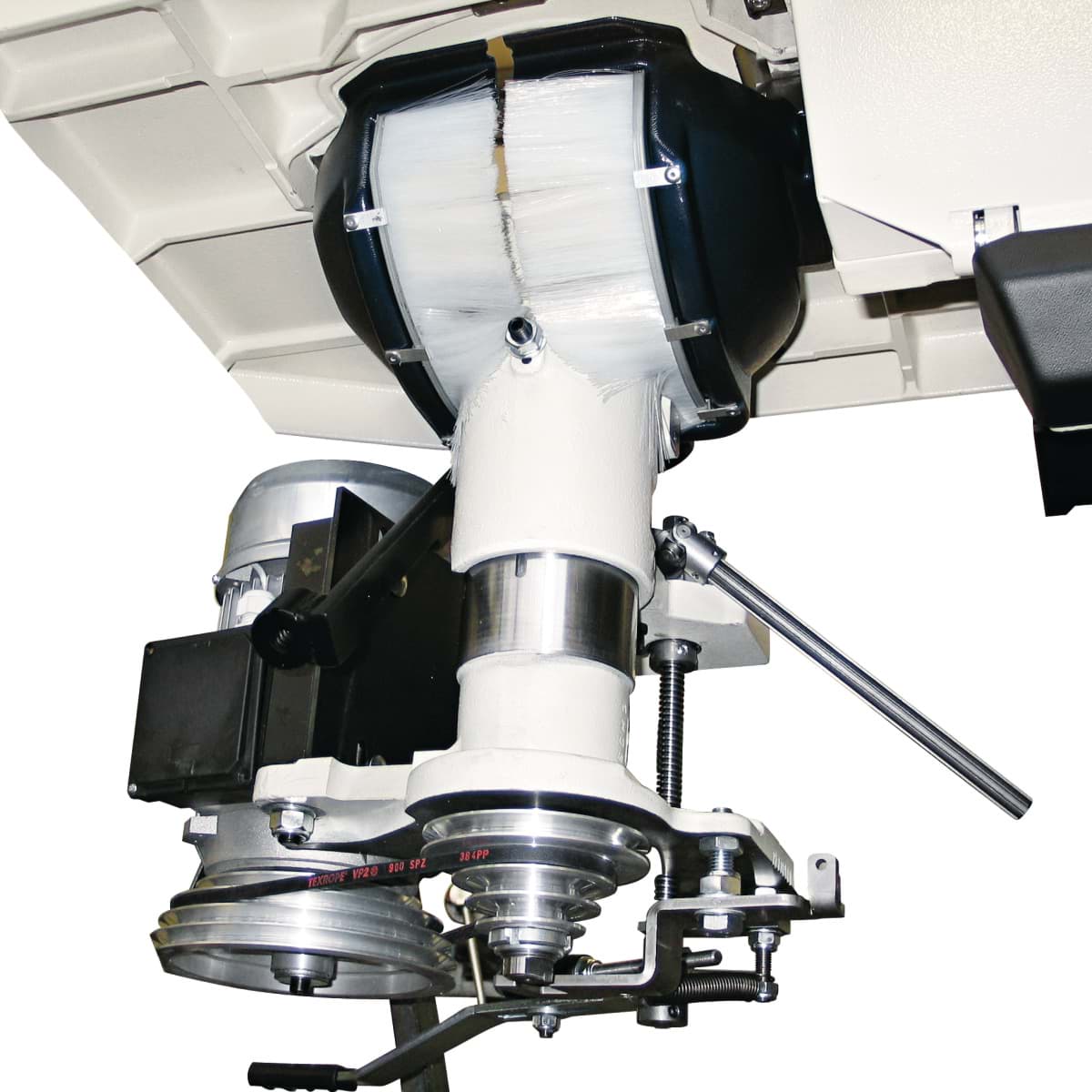

- Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
- Vier Fräsgeschwindigkeiten
- Rechts-Linkslauf der Frässpindel

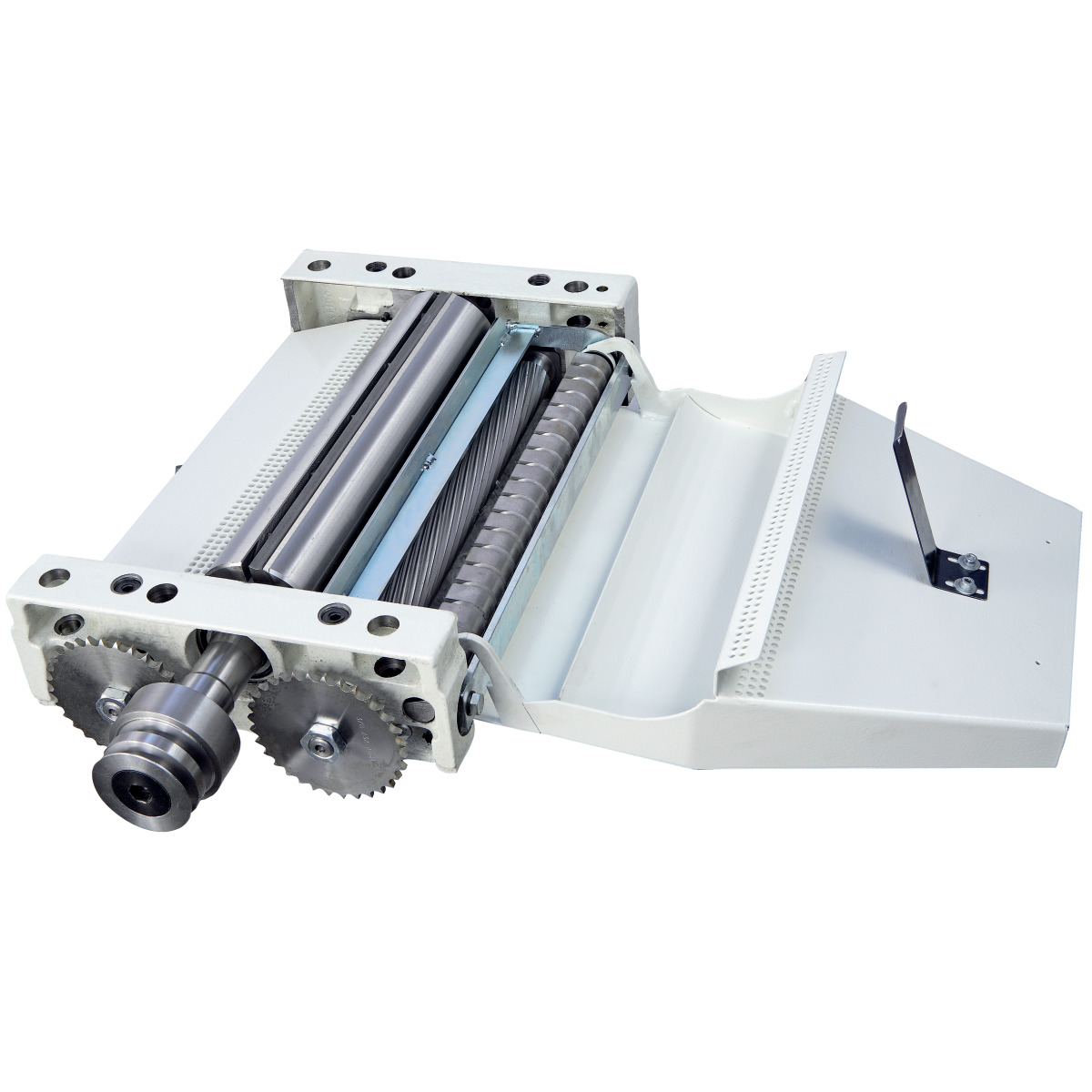

- Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen
- 2-stufiger Vorschub im Dickentisch
- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
- Drei unabhängige Industriemotoren

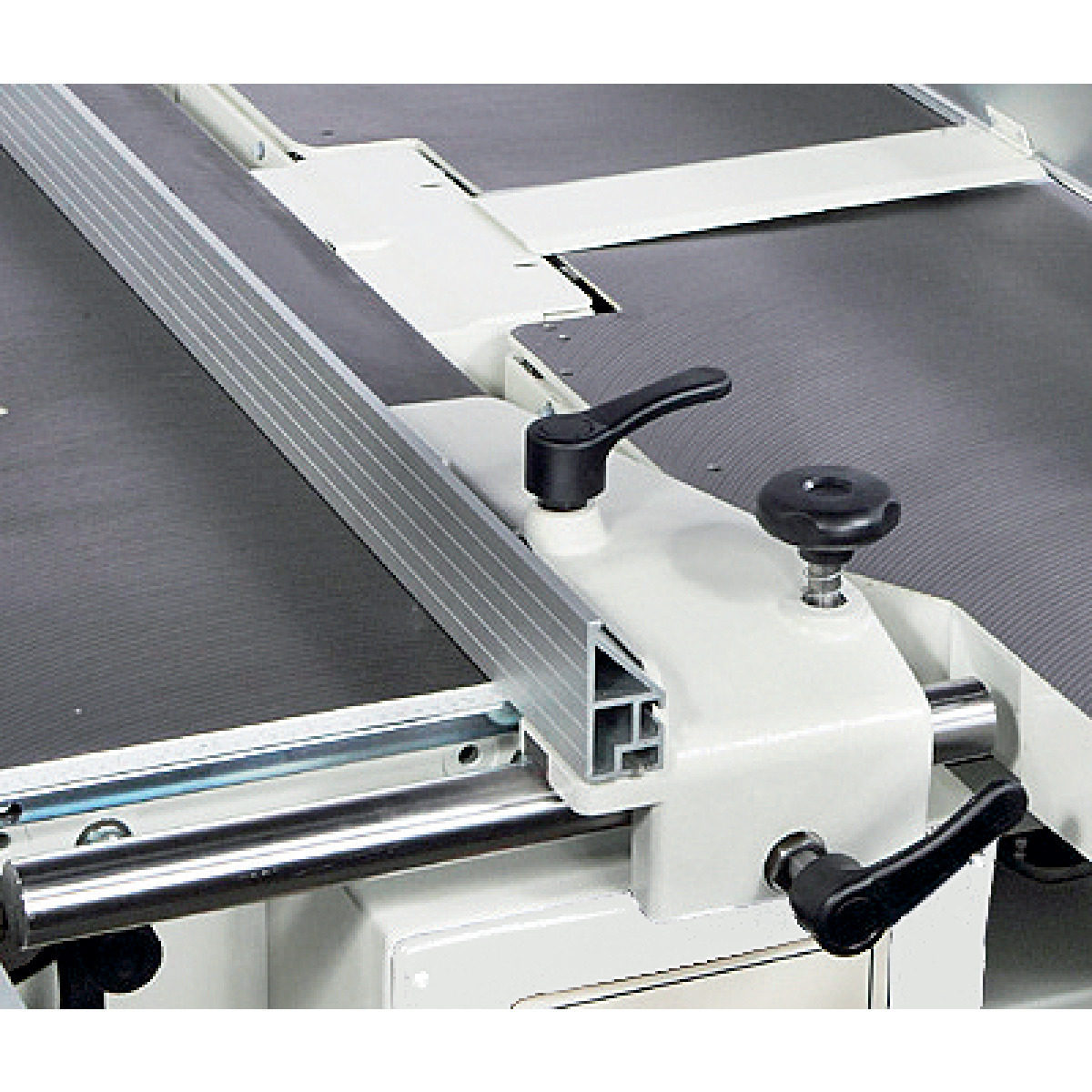

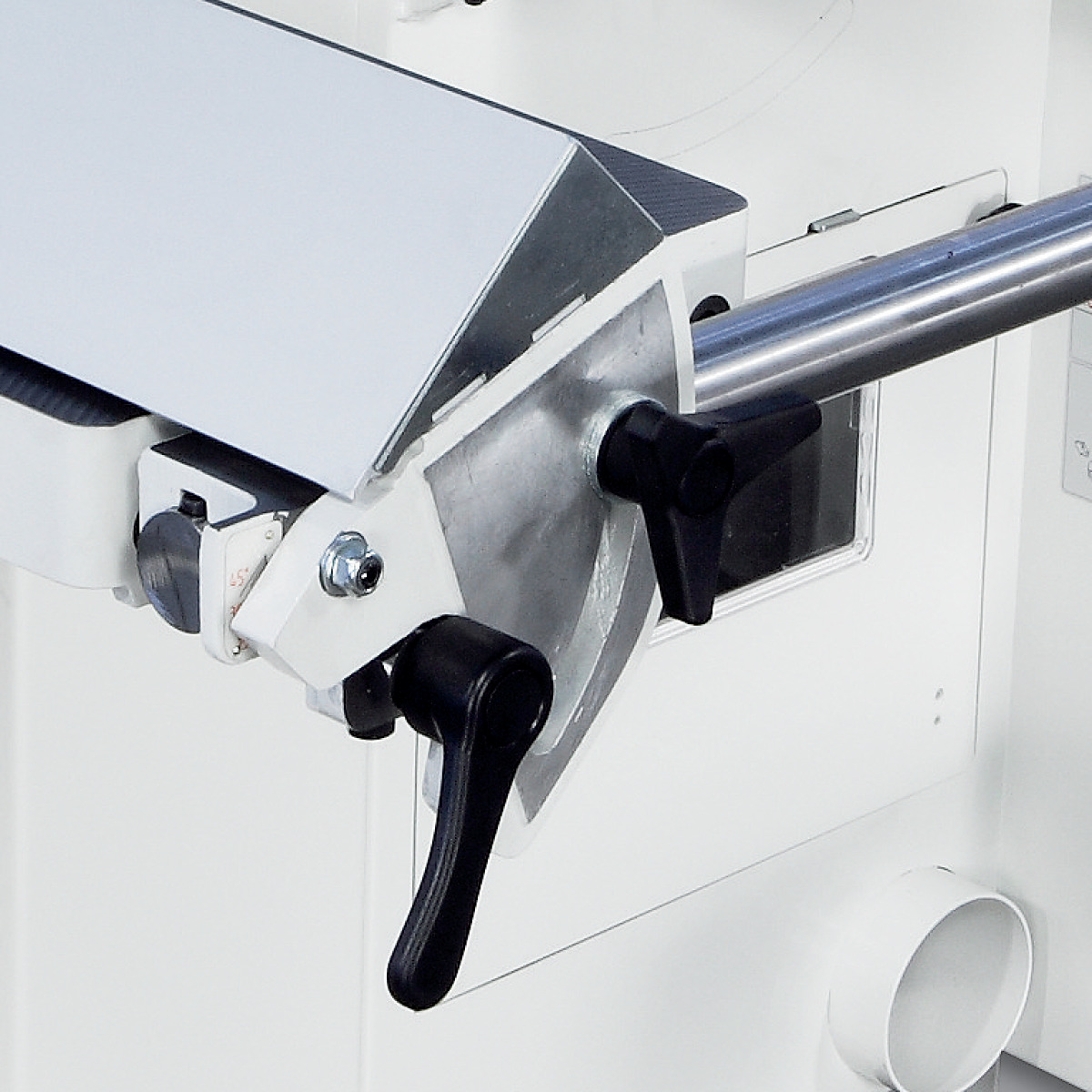

- Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag

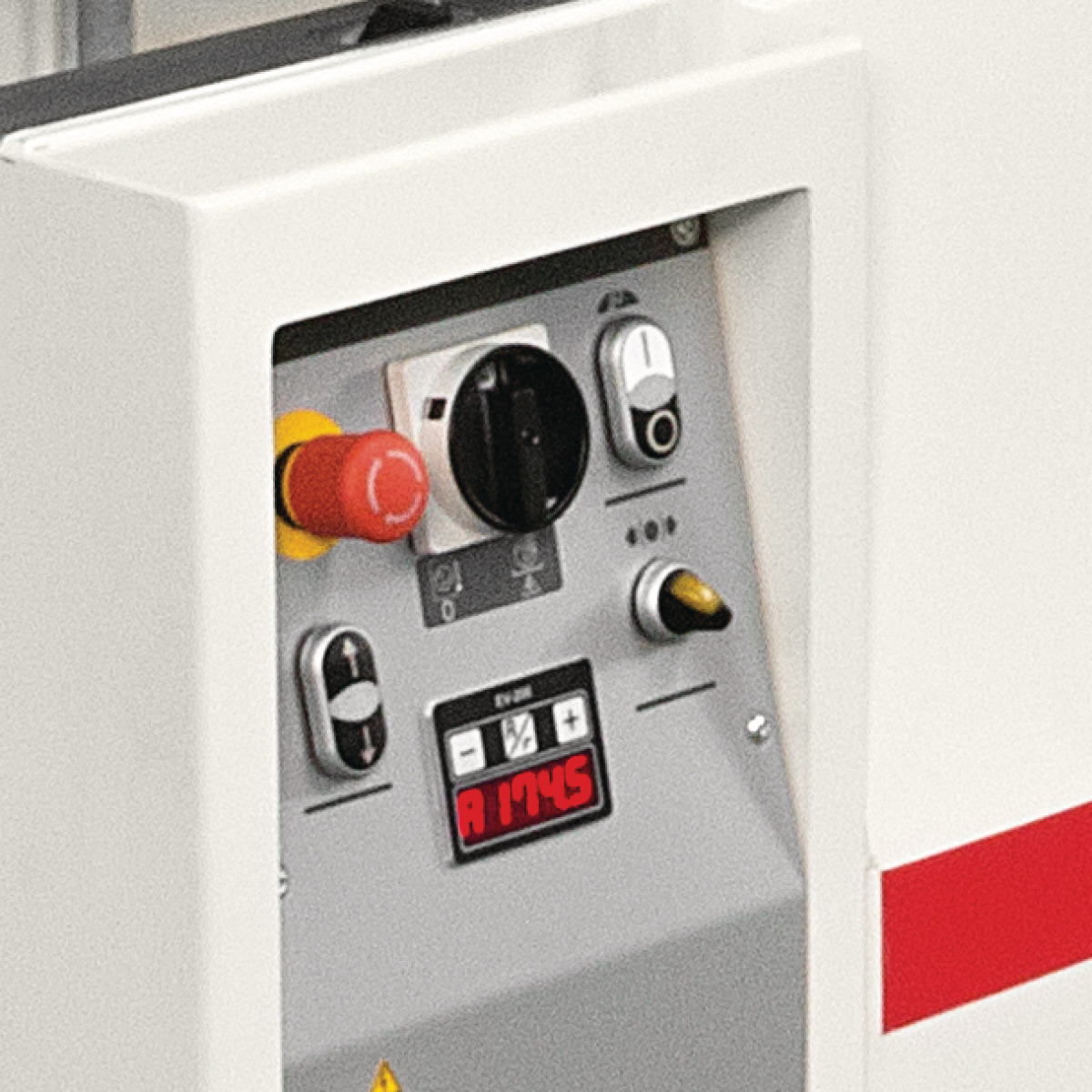

- Hauptschalter abschließbar
- Motor mit Schutzschalter ausgestattet
Merkmale

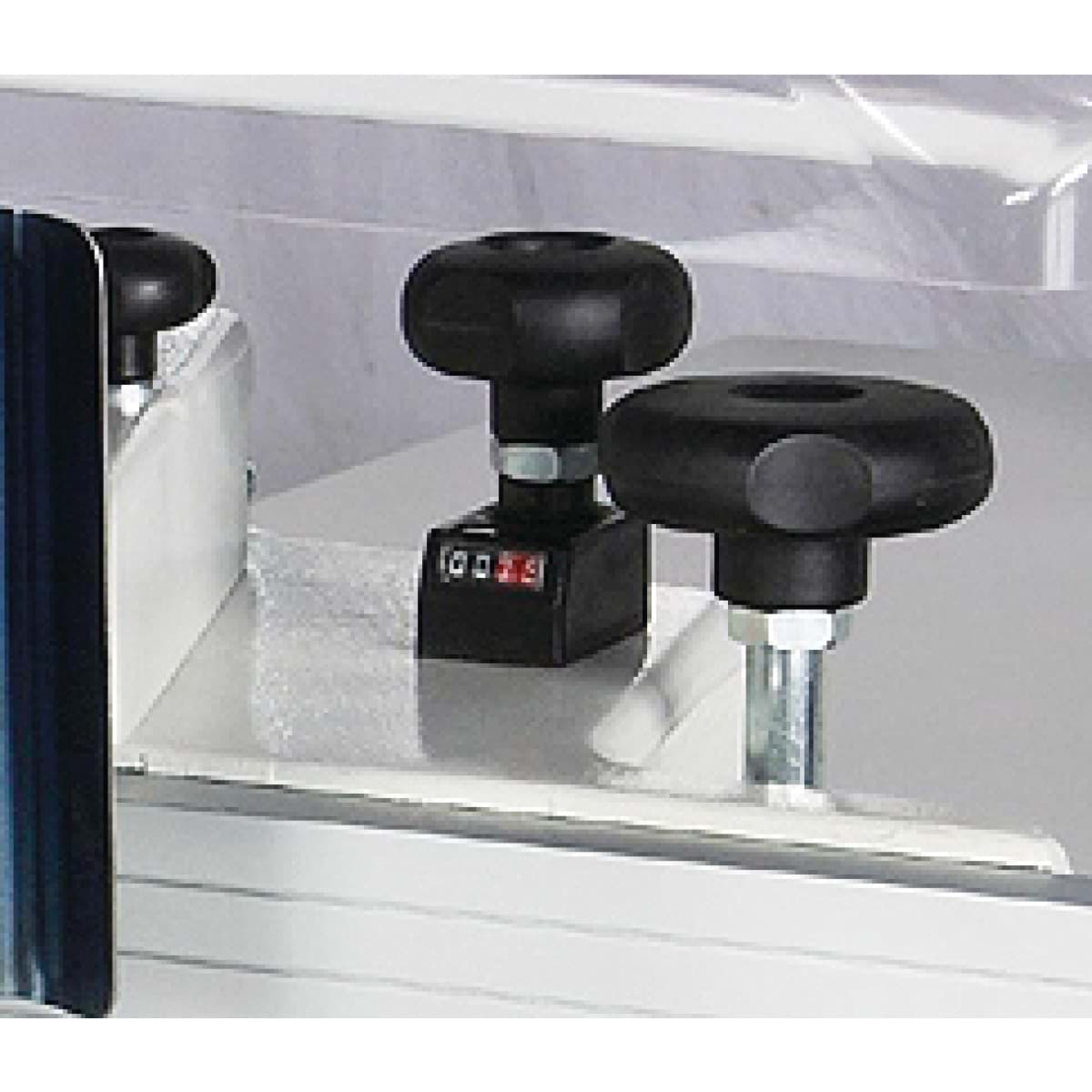

| Abmessungen Formatschiebeschlitten | 360 x 142 x 2660 mm |
|---|---|
| Abricht-Fügeanschlag | ? |
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 2200 mm |
| Abrichttischlänge | 2200 mm |
| Absaugstutzen Durchmesser | 3 x 120 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Absaugstutzendurchmesser | 3 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 4 St |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbreite | 410 mm |
| Arbeitshöhe Dicke max. | 240 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Besäumlänge | 2600 mm |
| Besäumschuh | ? |
| Bogenfrässchutzhaube | ? |
| Dickentisch Breite | 410 mm |
| Dickentisch Länge | 775 mm |
| Drehzahl (Haupt-)Sägeblatt | 4200 min?¹ |
| Durchmesser (Haupt-)Sägeblatt | 350 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ? |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 2660 mm |
| Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |

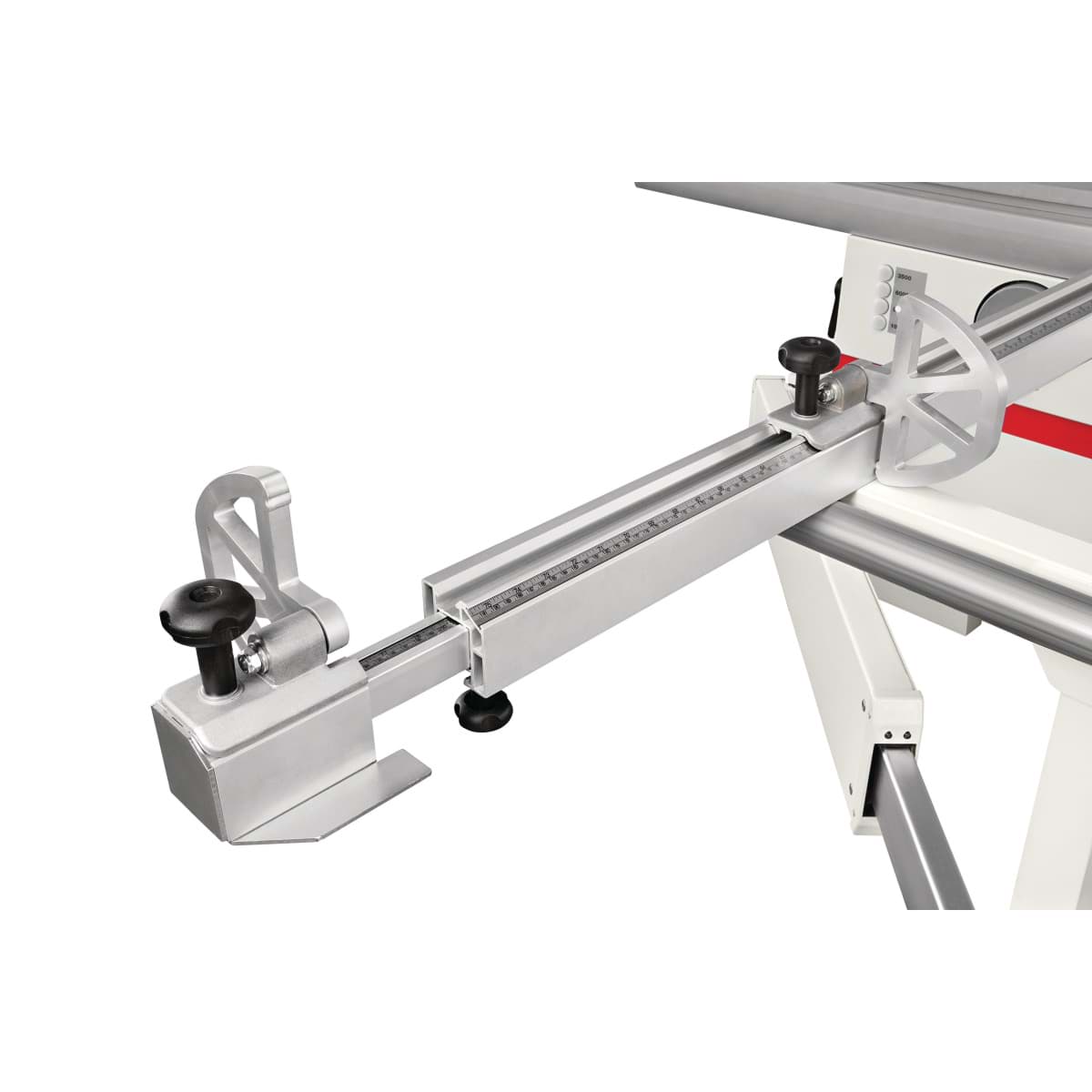

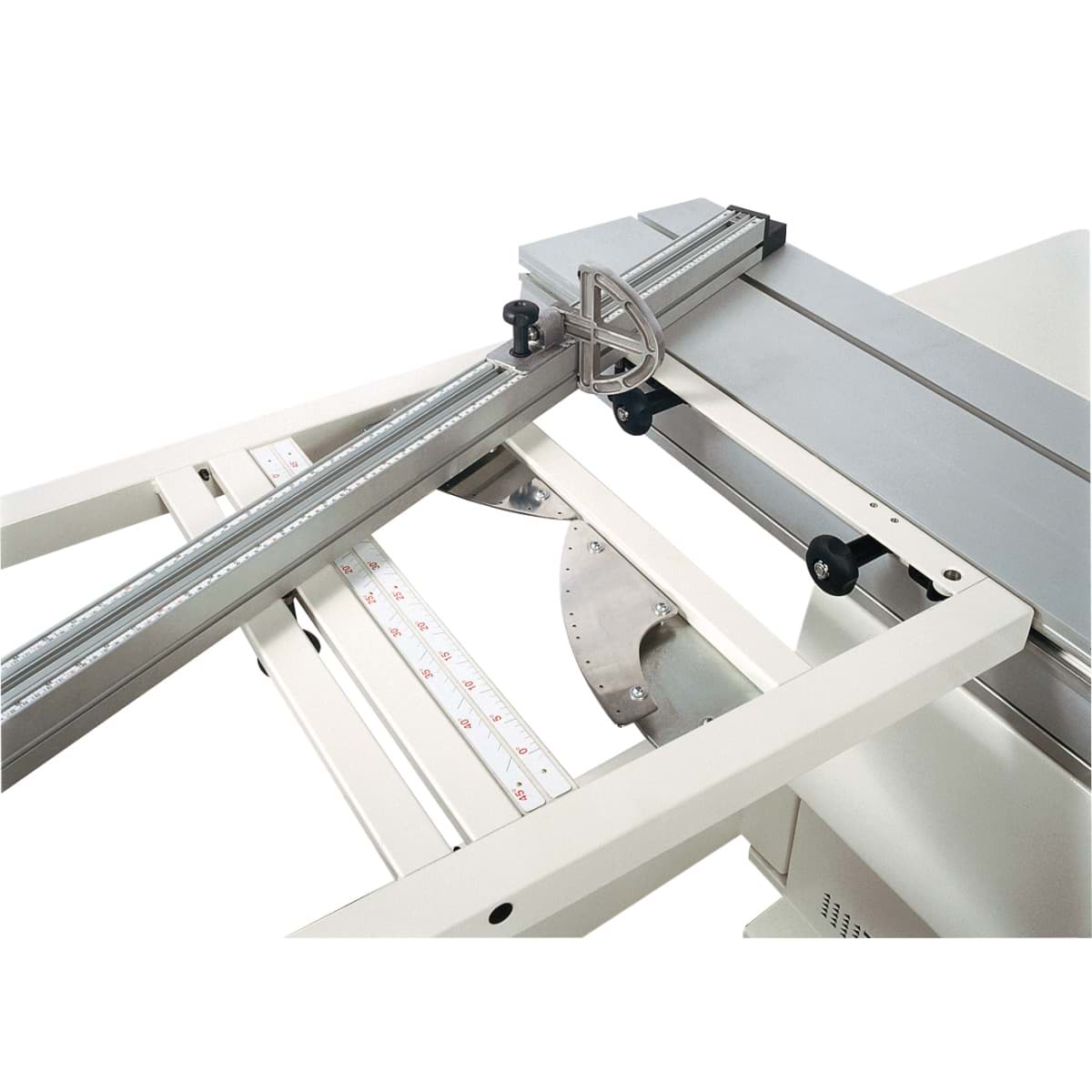

| Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
| Gewicht (netto) ca. | 1300 kg |
| Gewicht (Netto) ca. | 1300 kg |
| Gewicht ca. | 1300 kg |
| Griff für Schiebeschlitten | ? |
| Hobelwellen-Ø / Anzahl Hobelmesser | 95 mm / 4 Stk. |
| Hobelwellendrehzahl | 5000 min-1 |
| Hobelwellendurchmesser | 95 mm |
| Hobelwellentyp | TERSA |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Leistung Vorritzmotor | 0.55 kW |
| Maschinenkörper Breite/Tiefe | 1440 mm |
| Maschinenkörper Länge | 1948 mm |
| Materialrolle am Besäumrahmen | ? |
| max. Ablängbreite links vom Sägeblatt |
|
| Max. Ablängbreite links vom Sägeblatt | 3300 mm |
| max. Sägeblattdurchmesser m. Vorritz | 350 mm |
| Max. Sägeblattüberstand 45° | 84 mm |
| Max. Sägeblattüberstand 90° | 118 mm |
| Max. Schnitthöhe bei 45° | 68 mm |
| Max. Schnitthöhe bei 90° | 104 mm |
| max. Schnitthöhe bei 90° / 45° | 104 / 68 mm |
| max. Spanabnahme | 5 mm |
| max. Werkzeugdurchmesser versenkb. | 240 mm |
| max. Zapfenwerkzeugdurchmesser | 320 mm |
| min. / max. Arbeitshöhe | 3 mm / 240 mm |
| Motorleistung 400 V / 50 Hz / S6 - 40% | 3 x 5,0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 125 mm |
| Nutzlänge Spindel | 125 mm |
| Platzbedarf Breite/Tiefe | 5050 mm |
| Platzbedarf Länge | 5960 mm |
| Säge-Parallelanschlag | ? |
| Sägeblattneigung | 90 - 45 ° |
| Sägewellendrehzahl | 4200 min-1 |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Schnittbreite am Parallelanschlag | 1000 mm |
| Schnittbreite mit Parallelanschlag | 1000 mm |
| Spanabnahme max. Abrichte | 5 mm |
| Spanabnahme max. Dicke | 5 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahl | 3500/6000/8000/10000 min-1 |
| Spindeldrehzahl(en) | 3500/6000/8000/10000 min?¹ |
| Spindeldurchmesser | 30 mm |
| Spindelneigung | 0 – -45 ° |
| Tischabmessung | 410 x 775 mm |
| Tischbreite | 430 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 1250 mm |
| Vorritz-Motorleistung | 0,55 kW |
| Vorritzeinrichtung | mit separatem Vorritzmotor |
| Vorschubgeschwindigkeit | 6 - 12 m/min |
| Werkzeugdurchmesser max. absenkbar | 240 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 320 mm |
