Beschreibung

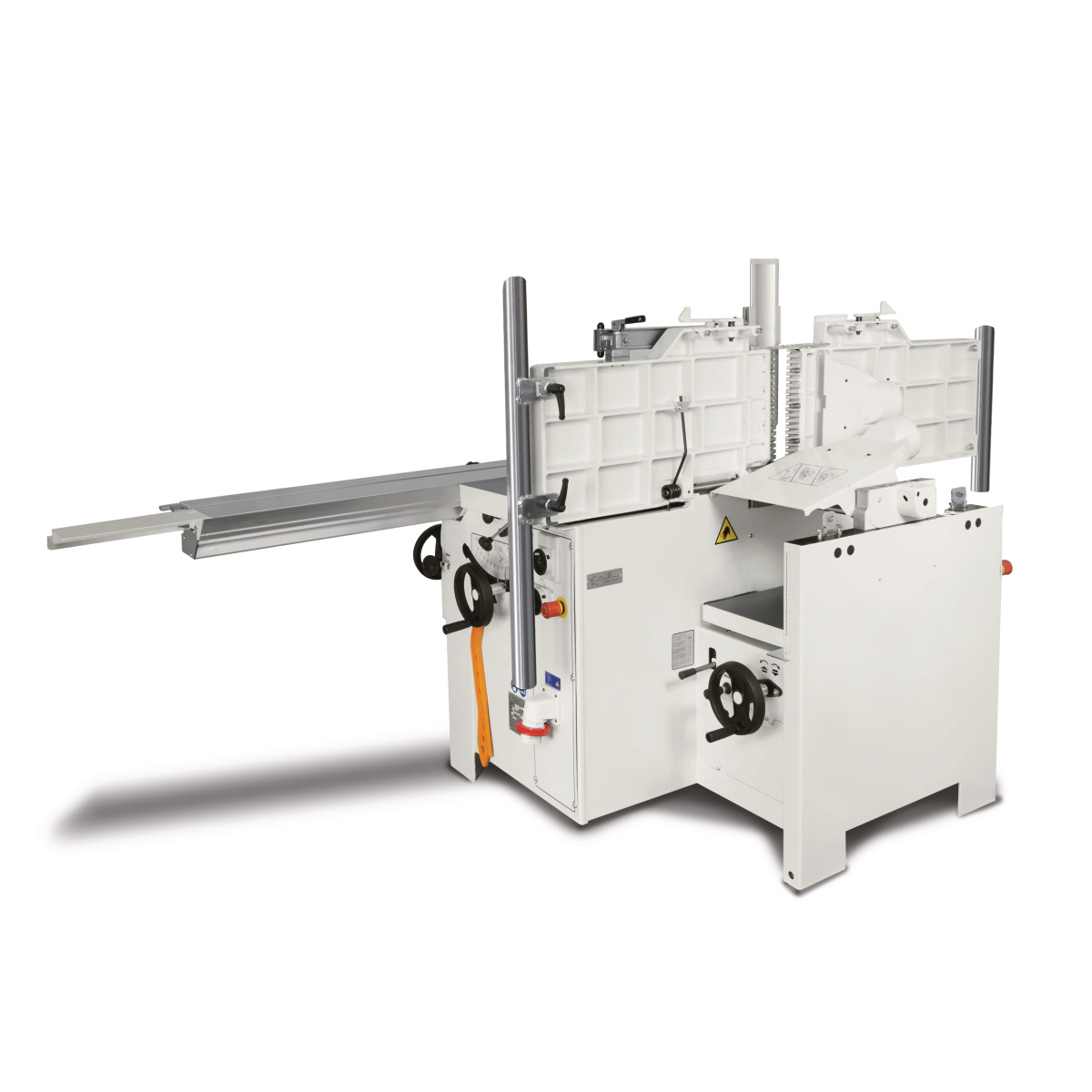

- Stabile Stahl-Grauguss-Konstruktion

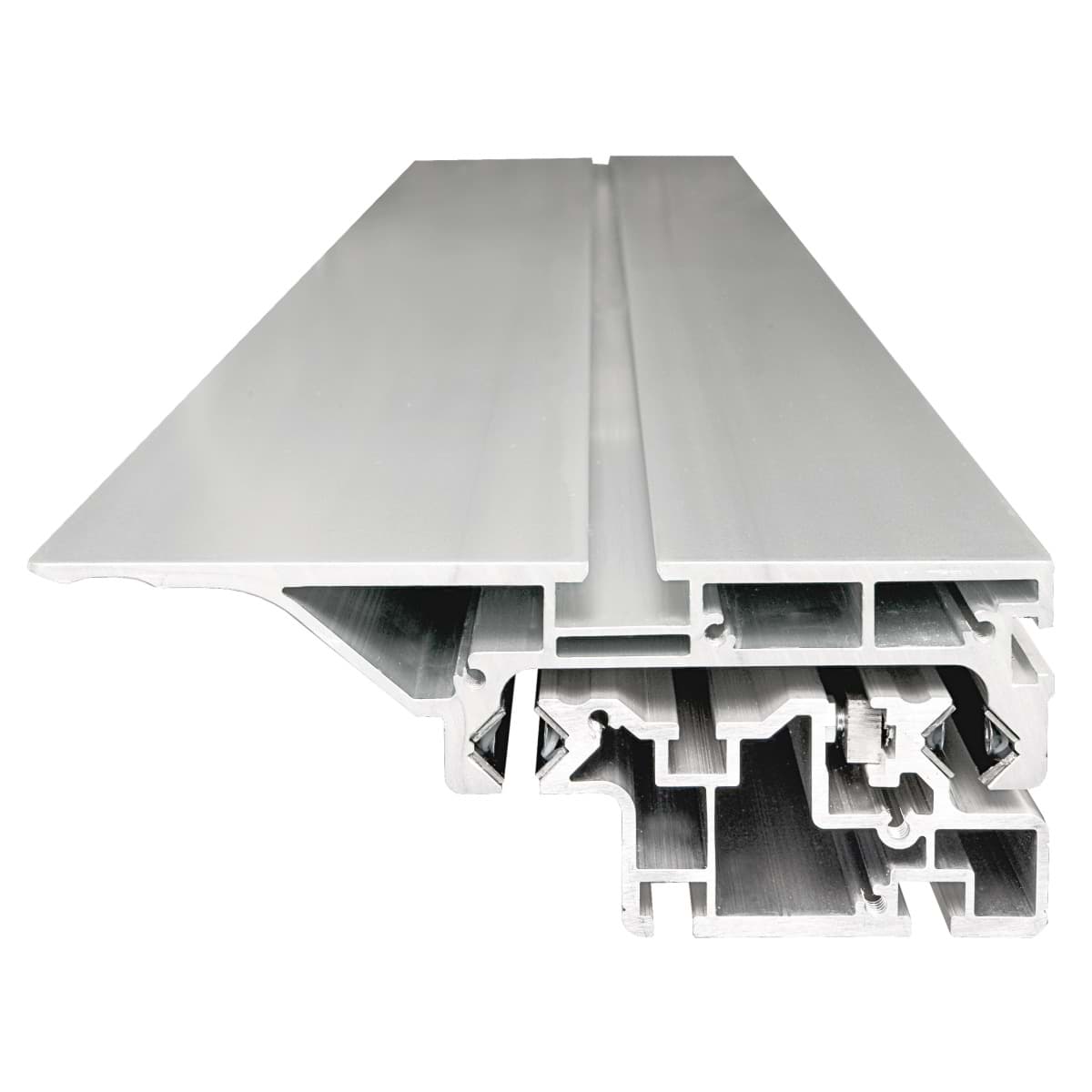

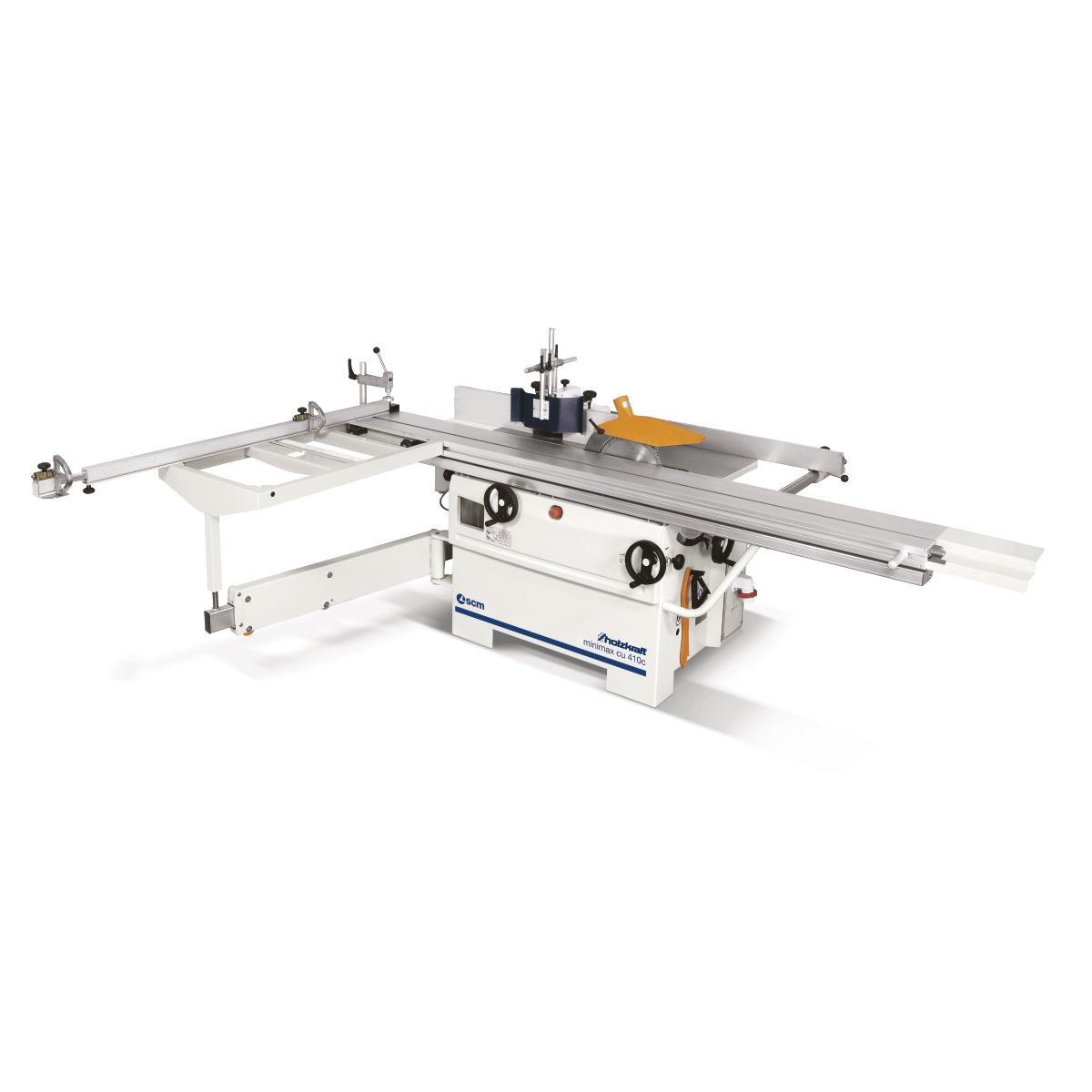

- Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm
- Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar

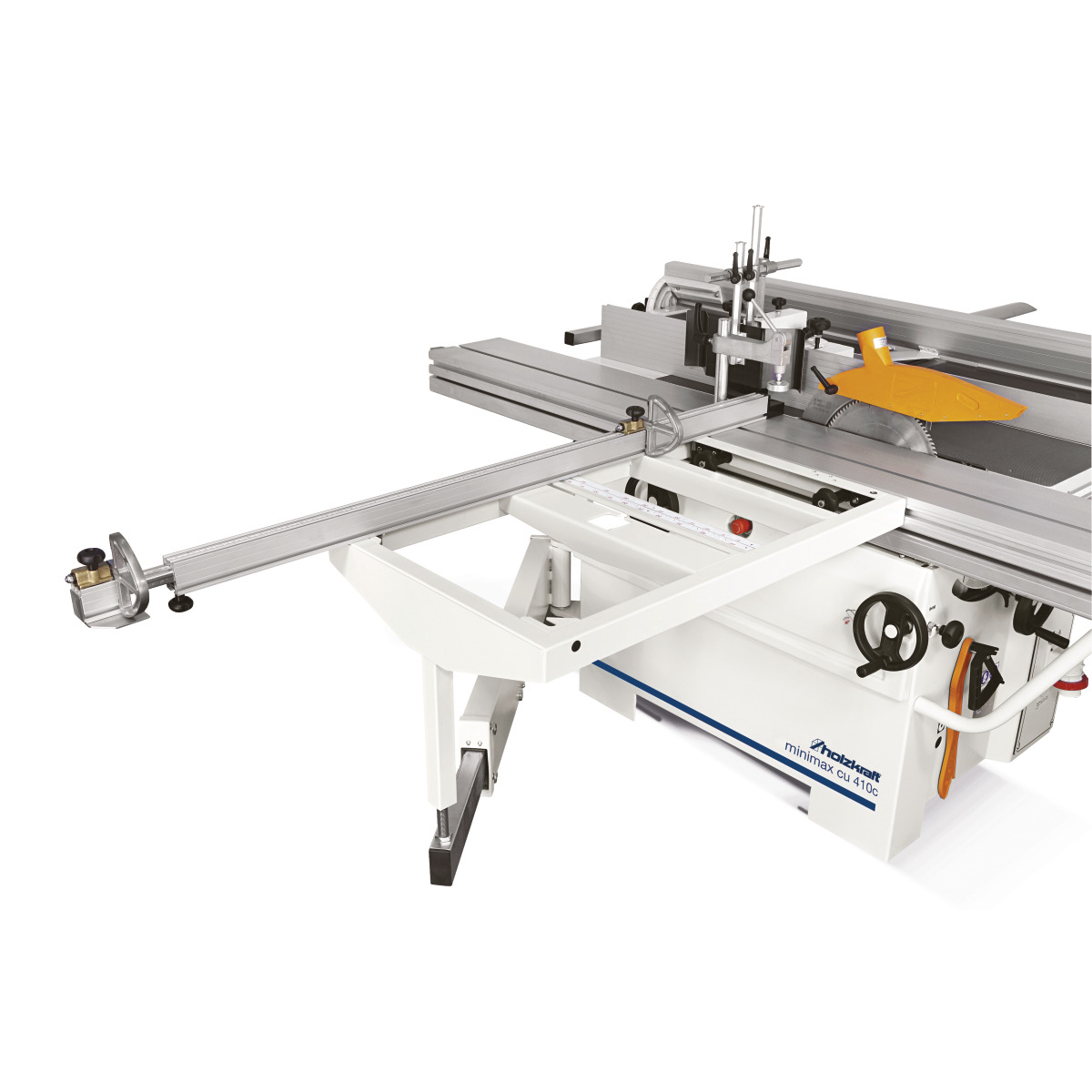

- Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag

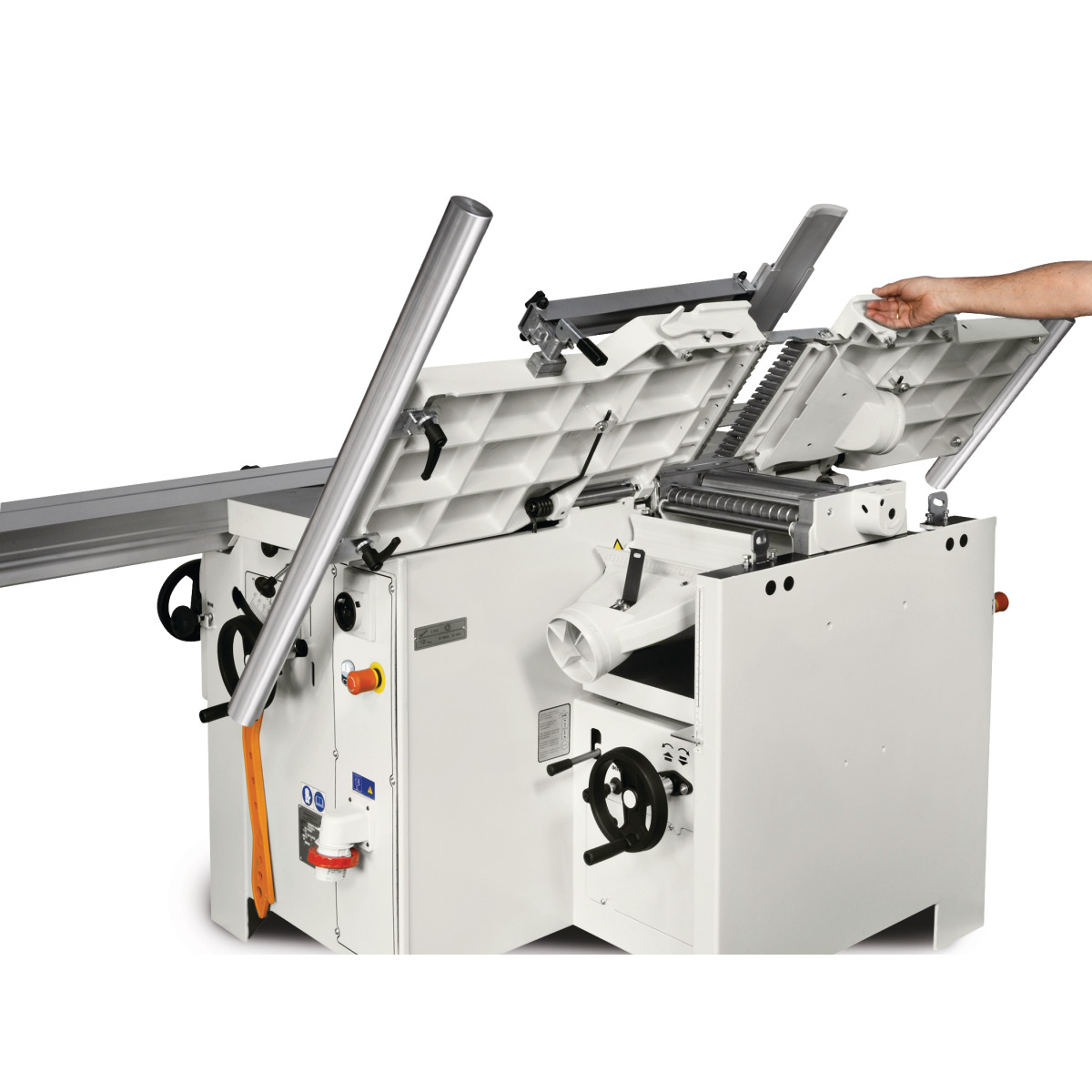

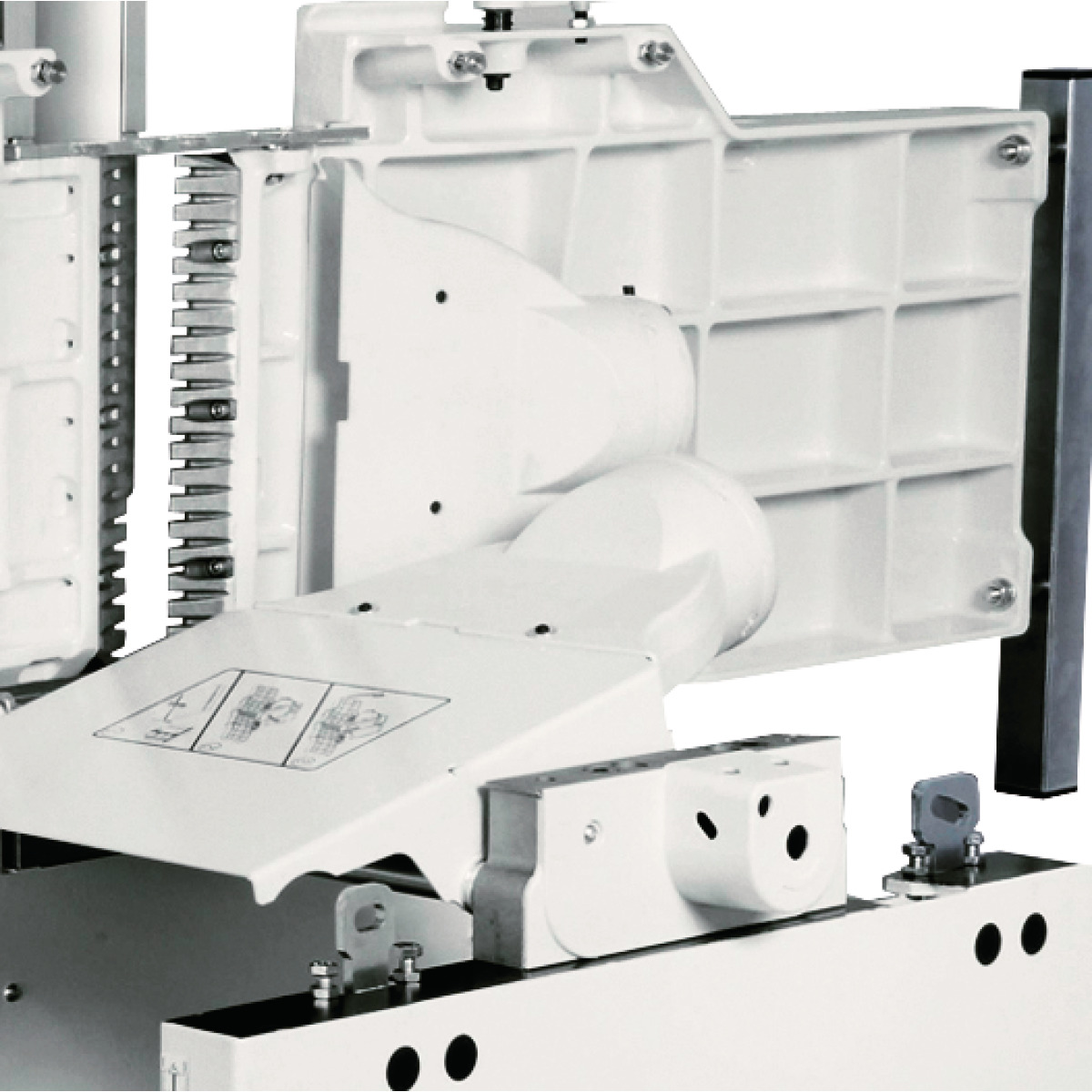

- Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

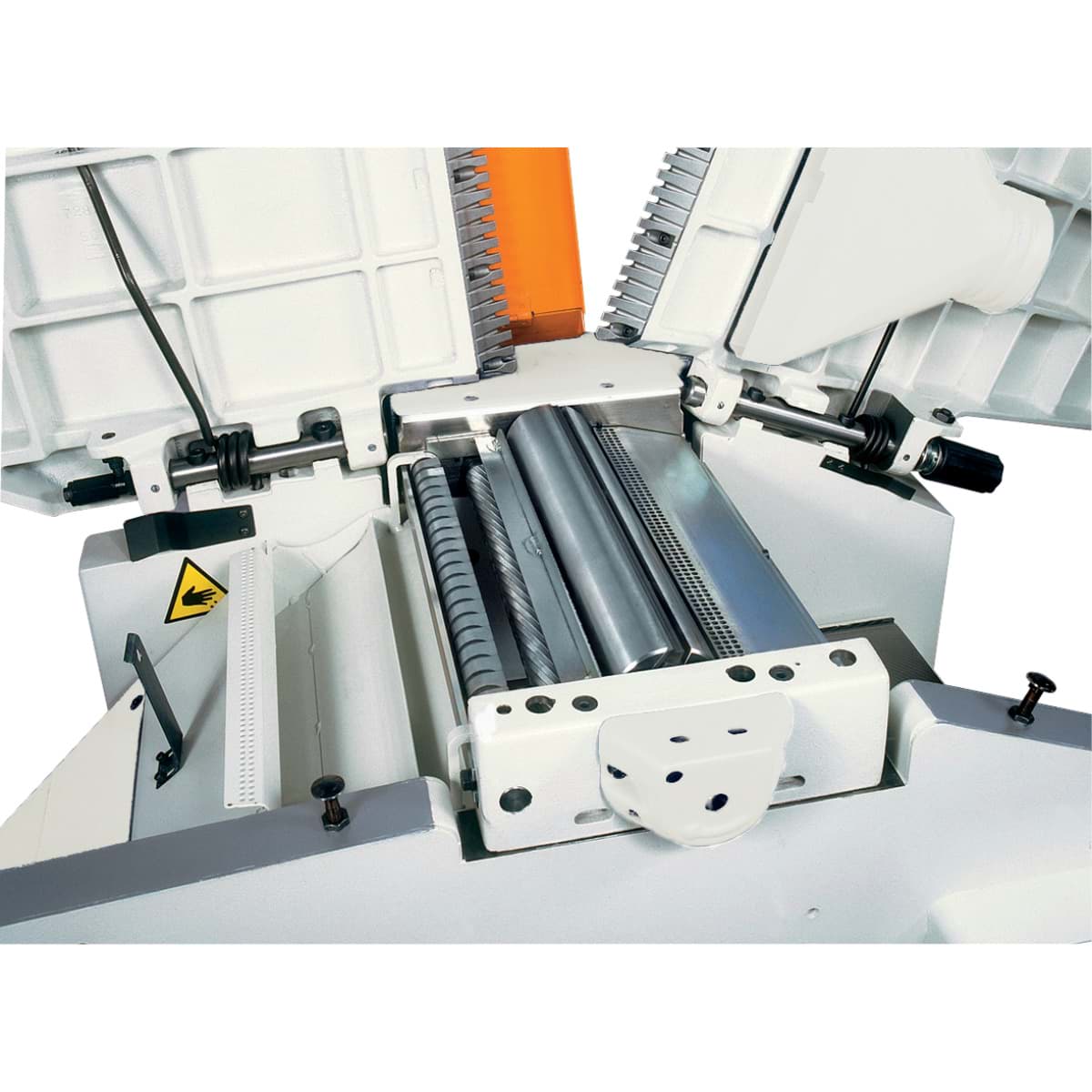

- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
- Drei Fräsgeschwindigkeiten, manuell einstellbar

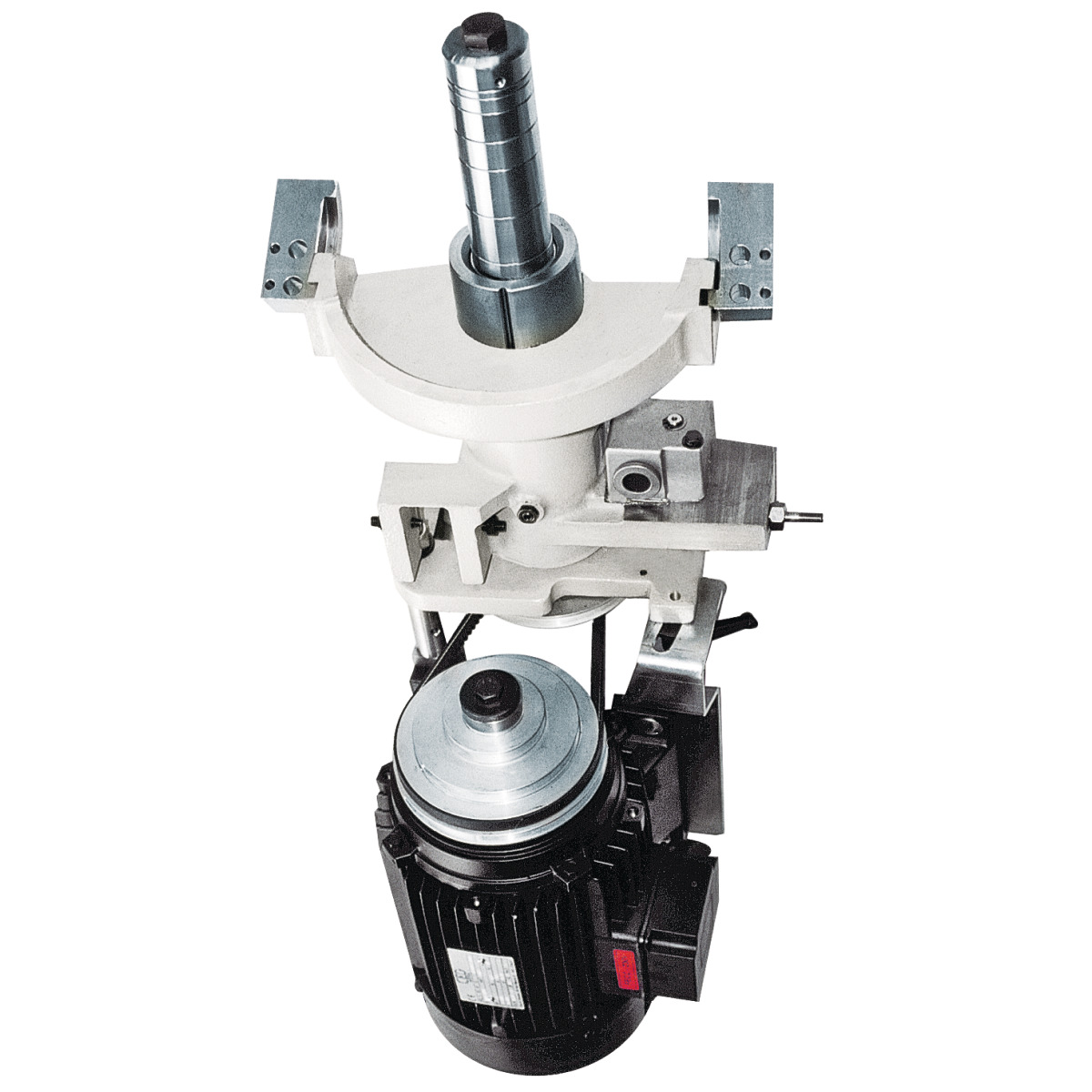

- Frässpindel mit Rechts-Linkslauf
- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
Merkmale
| Abmessungen Formatschiebeschlitten | 270 x 124 x 2310 mm |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 1810 mm |
| Abrichttischlänge | 1800 mm |
| Absaugstutzen Durchmesser | 4x120 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Absaugstutzendurchmesser | 4 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschläge | Kombi Abricht-/Parallelanschlag |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 3 St |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbreite | 410 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Besäumlänge | 2250 mm |
| Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Prof |
| Bogenfrässchutzhaube | ? |
| Dickentisch Breite | 410 mm |
| Dickentisch Länge | 605 mm |
| Drehzahl (Haupt-)Sägeblatt | 4000 min?¹ |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ? |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Formatschiebeschlittenlänge | 2310 mm |
| Fräsanschlag | Sicherheits-Wendeanschlagbacken aus Aluminium |
| Gewicht (netto) ca. | 560 kg |
| Gewicht (Netto) ca. | 560 kg |
| Gewicht ca. | 560 kg |
| Hobelwellen-Ø / Anzahl Hobelmesser | 72 mm / 3 Stk. |
| Hobelwellendrehzahl | 5200 min-1 |
| Hobelwellendurchmesser | 72 mm |

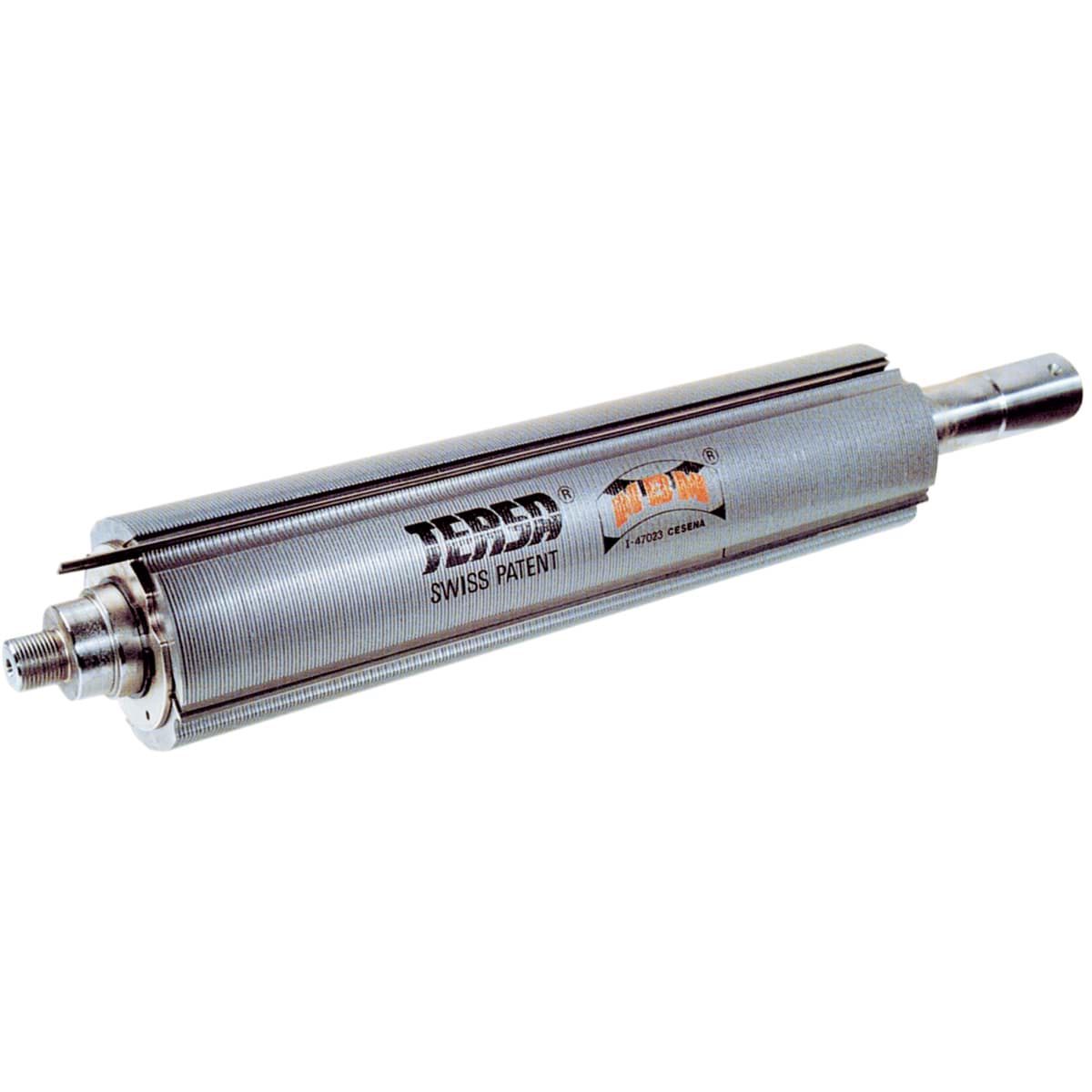

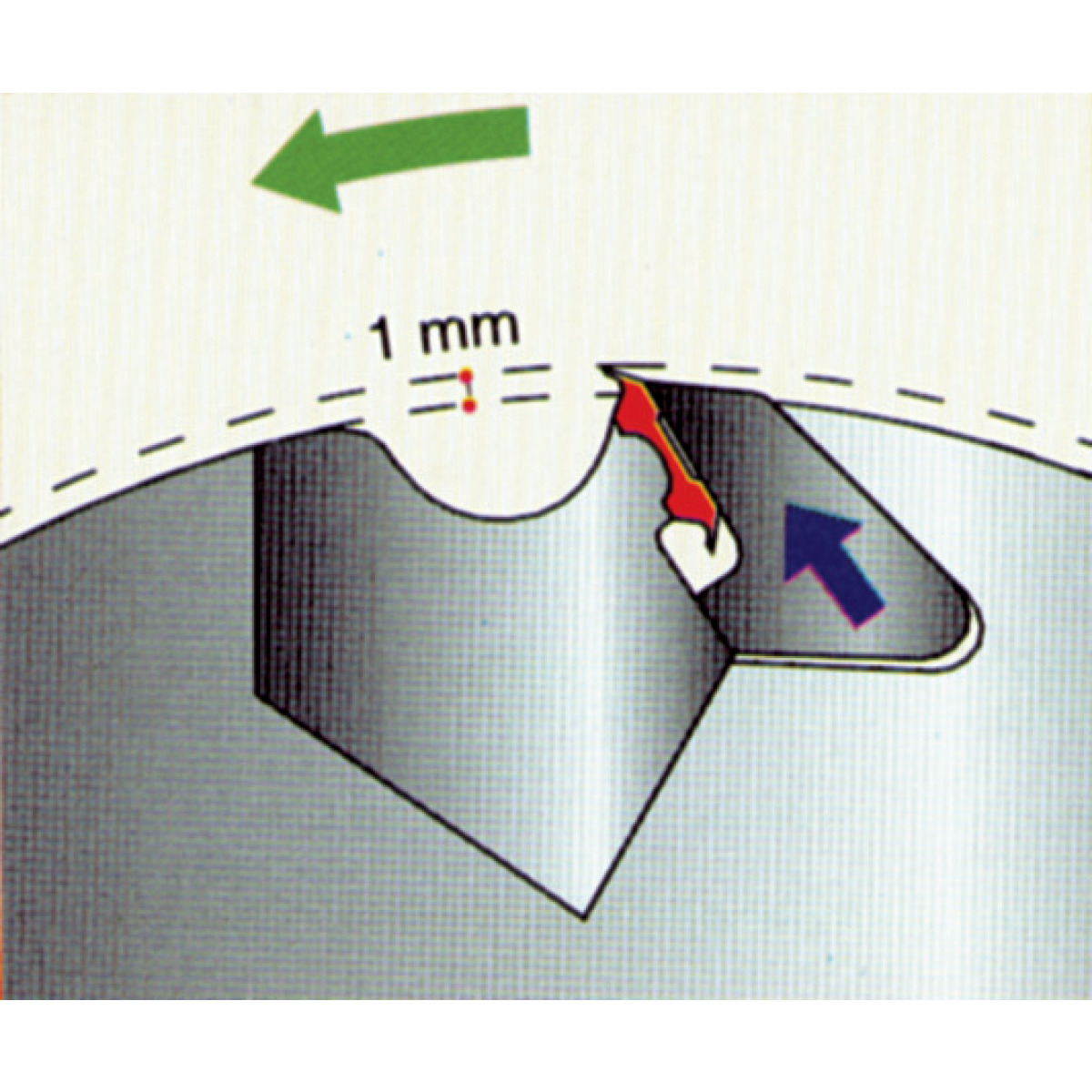

| Hobelwellentyp | TERSA |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Leistung Antriebsmotor | 3 x 5,0 kW |
| max. Ablängbreite links vom Sägeblatt |
|
| Max. Ablängbreite links vom Sägeblatt | 2310 mm |
| max. Sägeblattdurchmesser m. Vorritz | 315 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Schnitthöhe bei 90° | 90 mm |
| max. Schnitthöhe bei 90° / 45° | 90 / 63 mm |
| max. Spanabnahme | 4 mm |
| max. Werkzeugdurchmesser | 210 mm |
| max. Werkzeugdurchmesser versenkb. | 180 mm |
| max. Zapfenwerkzeugdurchmesser | 275 mm |
| min. / max. Arbeitshöhe | 3 mm / 230 mm |
| Motorleistung 400 V / 50 Hz / S6 - 40% | 3 x 5,0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 10 mm |
| Nutzlänge Spindel | 10 mm |
| Platzbedarf Breite/Tiefe | 4112 mm |
| Platzbedarf Länge | 5093 mm |
| Sägeblattneigung | 90 - 45 ° |
| Sägewellendrehzahl | 4000 U/min. |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Schnittbreite am Parallelanschlag | 900 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Schwenkarm für Vorschubapparat | optional erhältlich |
| Spanabnahme max. Abrichte | 4 mm |
| Spanabnahme max. Dicke | 4 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahl | 3500/7000/ 10000 min-1 |
| Spindeldrehzahl(en) | 3500/7000/ 10000 min?¹ |
| Spindeldurchmesser | 30 mm |
| Spindelneigung | 0 ° |
| Tischabmessung | 410 x 605 mm |
| Tischbreite | 335 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 1115 mm |
| Vorritzeinrichtung | optional erhältlich |
| Vorschubgeschwindigkeit | 7 m/min |
| Werkzeugdurchmesser max. | 210 mm |
| Werkzeugdurchmesser max. absenkbar | 180 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
