Beschreibung

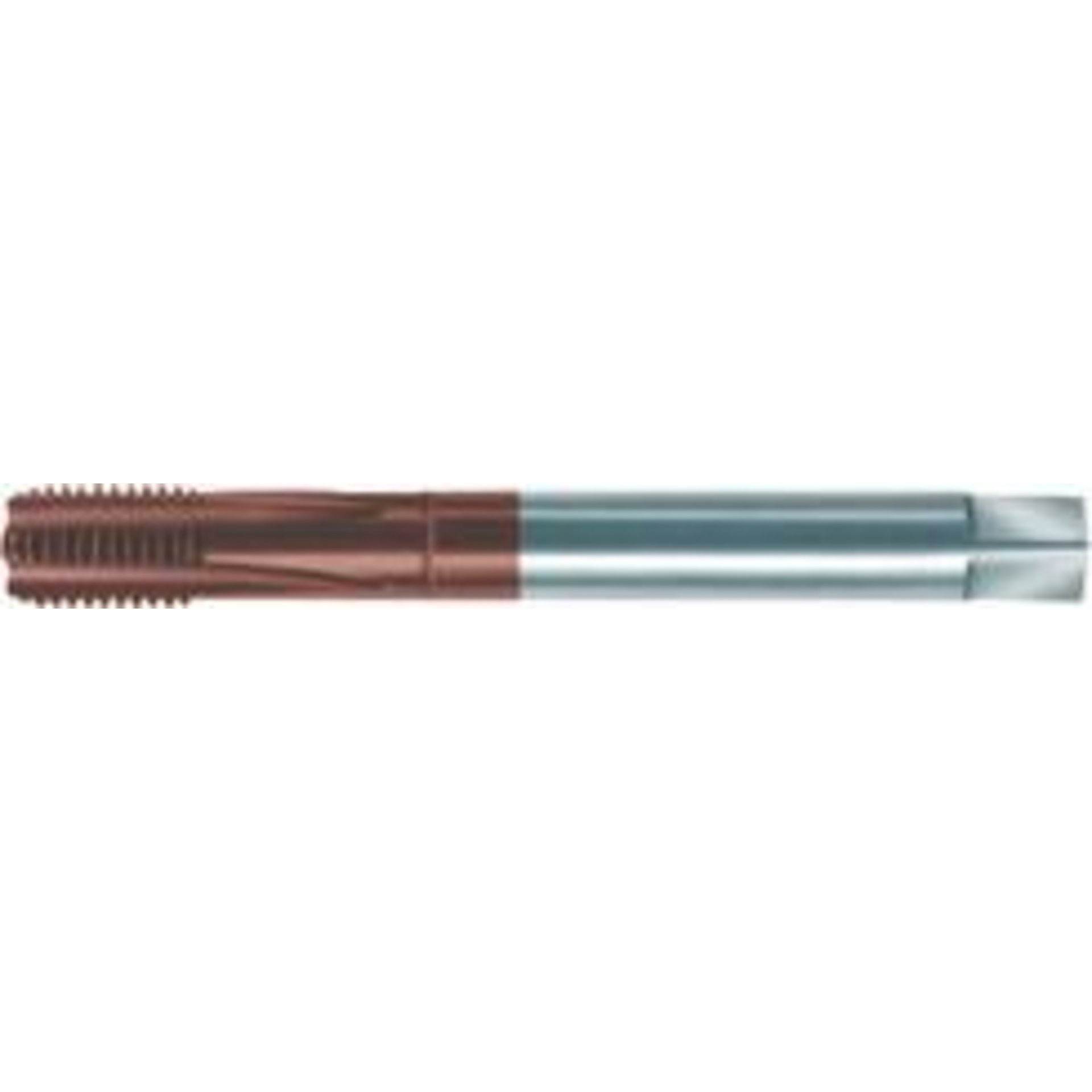

Ausführung: Werksnorm, Toleranzfeld ISO 2/6H, Typ H, mit Anschnitt Form D (4–5 Gänge).
Anwendung: Für metrische Regelgewinde nach DIN 13. Besonders für gehärtete Stähle bis 62 HRC verwendbar.
Hinweis: Kernloch-Ø abweichend. Den passenden Spiralbohrer (Bestell-Nr. 1189) bitte separat bestellen.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Merkmale
| Gewinde | M10 |
|---|---|
| Schaft-vierkant |
|
| Steigung | 1,5 mm |
| Gesamtlänge | 100 mm |
| Schaft-Ø | 10 mm |
| Kernloch-Ø | 8,6 mm |
| Gehärteter Stahl kleiner 55 HRC | 4 |
| Gehärteter Stahl kleiner 60 HRC | 2 |
| Gehärteter Stahl größer 60 HRC | 2 |
| Beschichtung | TiCN |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
