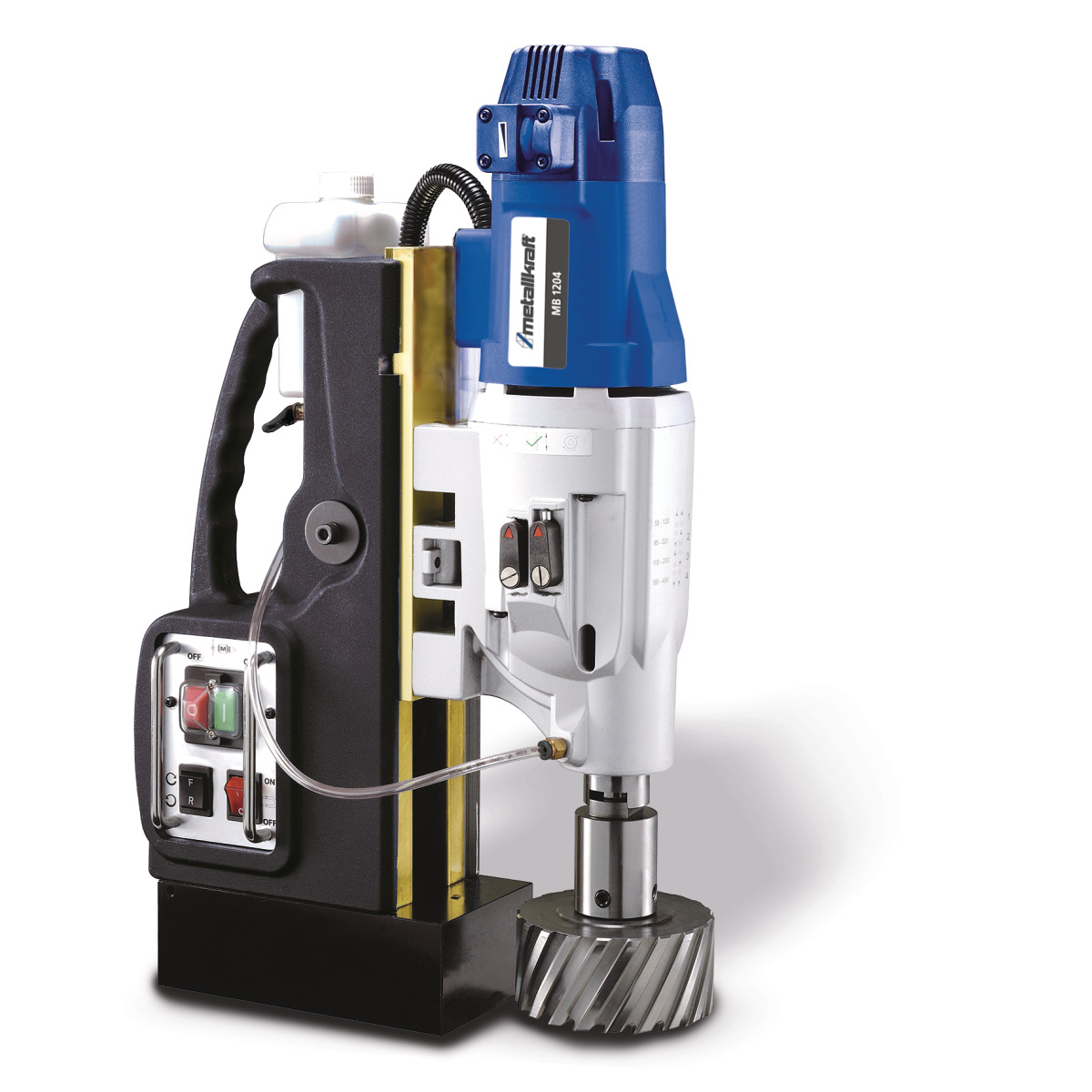

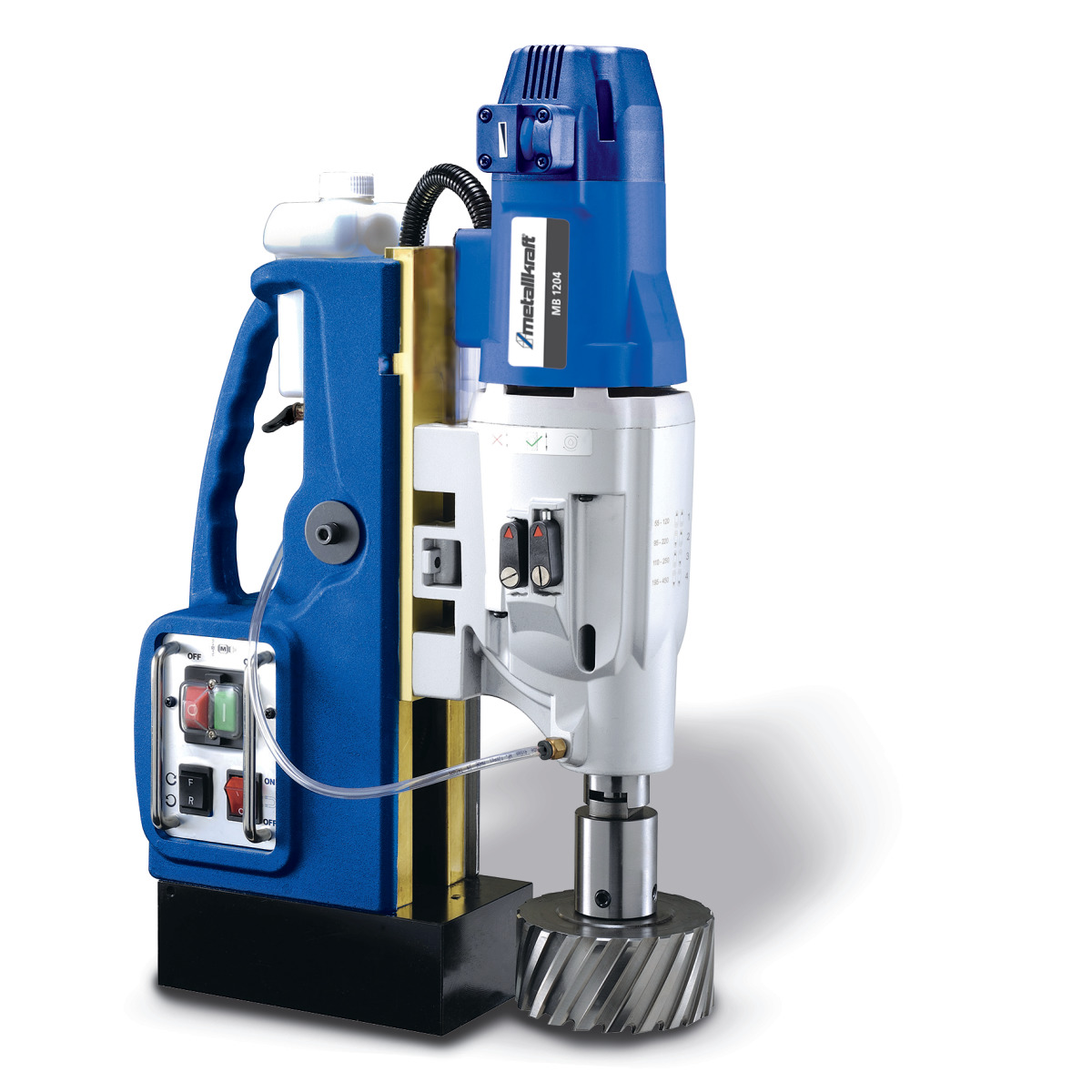

Beschreibung
- Für Kernbohrer mit 19 mm Weldonschaft
- Gerät ist geerdet und doppelt isoliert, dadurch ideal für die Baustelle
- Hohe Magnethaltekraft
- Hochwertige Konstruktion
- Das Kühlmittel wird durch den Bohrer geleitet
- Umrüsten von Kern- auf Vollbohren mit wenigen Handgriffen
- Sichere und zuverlässige Funktion
- 1 Kühlmitteltank und Kühlmittelleitung
- 1 Schutzvorrichtung
- Bedienwerkzeug
- Kunststoff-Tragekoffer
- 1 Kette
- Kernbohreraufnahme MK 3/19mm
- Kernbohreraufnahme MK 3/32mm
Merkmale
| Abmessung max. ca. | 330 x 125 x 476 mm |
|---|---|
| Abmessungen Magnetfuss | 210 x 120 mm |
| Anschlussspannung | 230 V |
| Aufnahme Weldonschaft | 19 mm |
| Bohreraufnahme | Weldon 3/4 " |
| Bohrer-Durchmesser max. Vollbohrer direkt montiert | 32 mm |
| Bohrer-Durchmesser max. Vollbohrer mit Adapter und Bohrfutte | 16 mm |
| Bohrer-Ø max. mit Kernbohrer | 120 mm |
| Bohrer-Ø max. Vollbohrer direkt montiert | 32 mm |
| Bohrer-Ø max. Vollbohrer mit Adapter & Bohrfutter montiert | 16 mm |
| Bohrtiefe max. Kernbohren bei manuellem Vorschub | 75 mm |
| Bohrtiefe max. mit Kernbohrer | 75 mm |
| Bohrtiefe max. Vollbohrer direkt montiert | 150 mm |
| Bohrtiefe max. Vollbohrer mit Adapter & Bohrfutter montiert | 110 mm |
| Breite/Tiefe (Produkt) ca. | 235 mm |
| Drehzahl(en) | 35-120 / 70-220 / 80-250 / 140-450 U/min |
| Drehzahl(en) unter Last (Rechtslauf) | 35-120 / 70-220 / 80-250 / 140-450 min¯¹ |
| Elektrische Spannung | 230 V |
| Gewicht (Gerät) ca. | 28,3 kg |
| Gewicht (netto) ca. | 29,3 kg |
| Gewicht (Netto) ca. | 29,3 kg |
| Höhe (Produkt) ca. | 520 mm |
| Kernbohrer-Durchmesser max. bei manuellem Vorschub | 120 mm |
| Länge (Produkt) ca. | 370 mm |
| Leistung Antriebsmotor | 2,0 kW |
| Magnetfußbreite | 120 mm |
| Magnetfußlänge | 210 mm |
| Magnet-Haltekraft | 32000 N |
| Messunsicherheit K | 3 dB(A) |
| Motorleistung | 2000 W |
| Netzfrequenz | 50 Hz |
| Phase(n) | 1 Ph |
| Schalldruckpegel Lp | 97 dB(A) |
| Schallleistungspegel Lw | 110 dB(A) |
| Spindelaufnahme | MK 3 |
| Stromart | ~ |
| Vibration | 0,4 m/s² |
Ersatzteile
Zubehör
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
