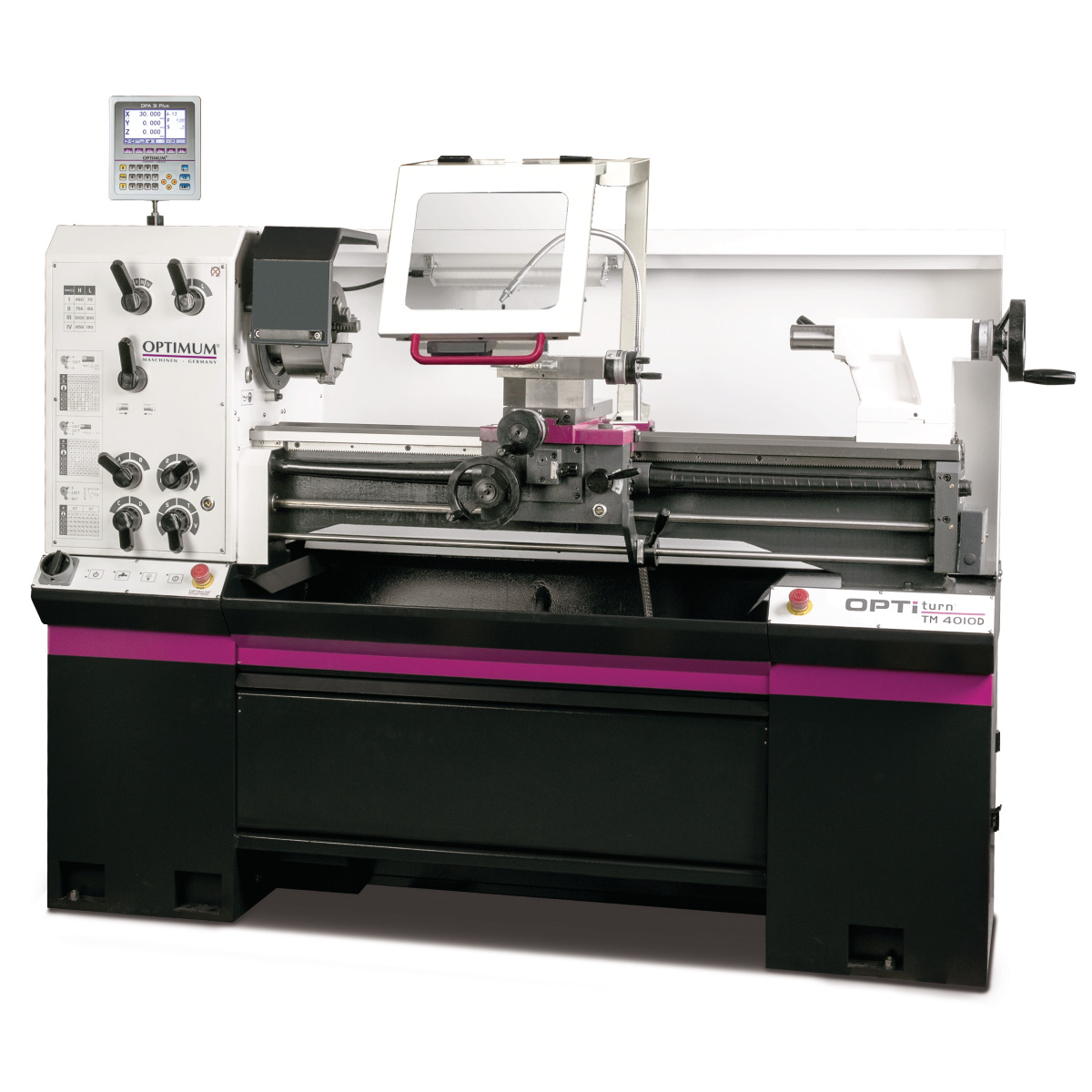

Beschreibung
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Rechts-/Linkslauf am Bettschlitten schaltbar

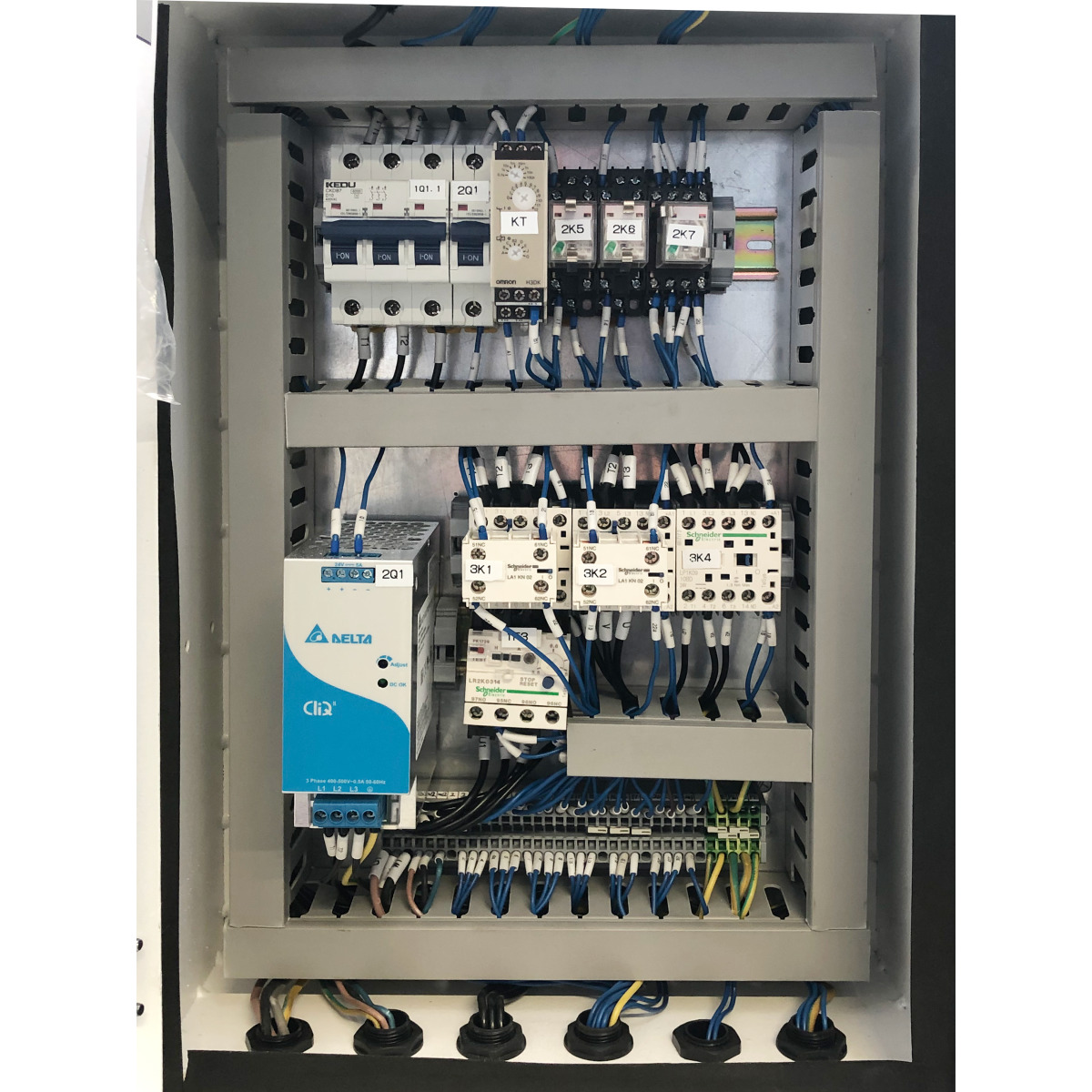

- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Perfekt rundlaufende Hauptspindel garantiert hohe Belastbarkeit durch montierte Präzisions-Kegelrollenlager
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z- Achse
- Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert

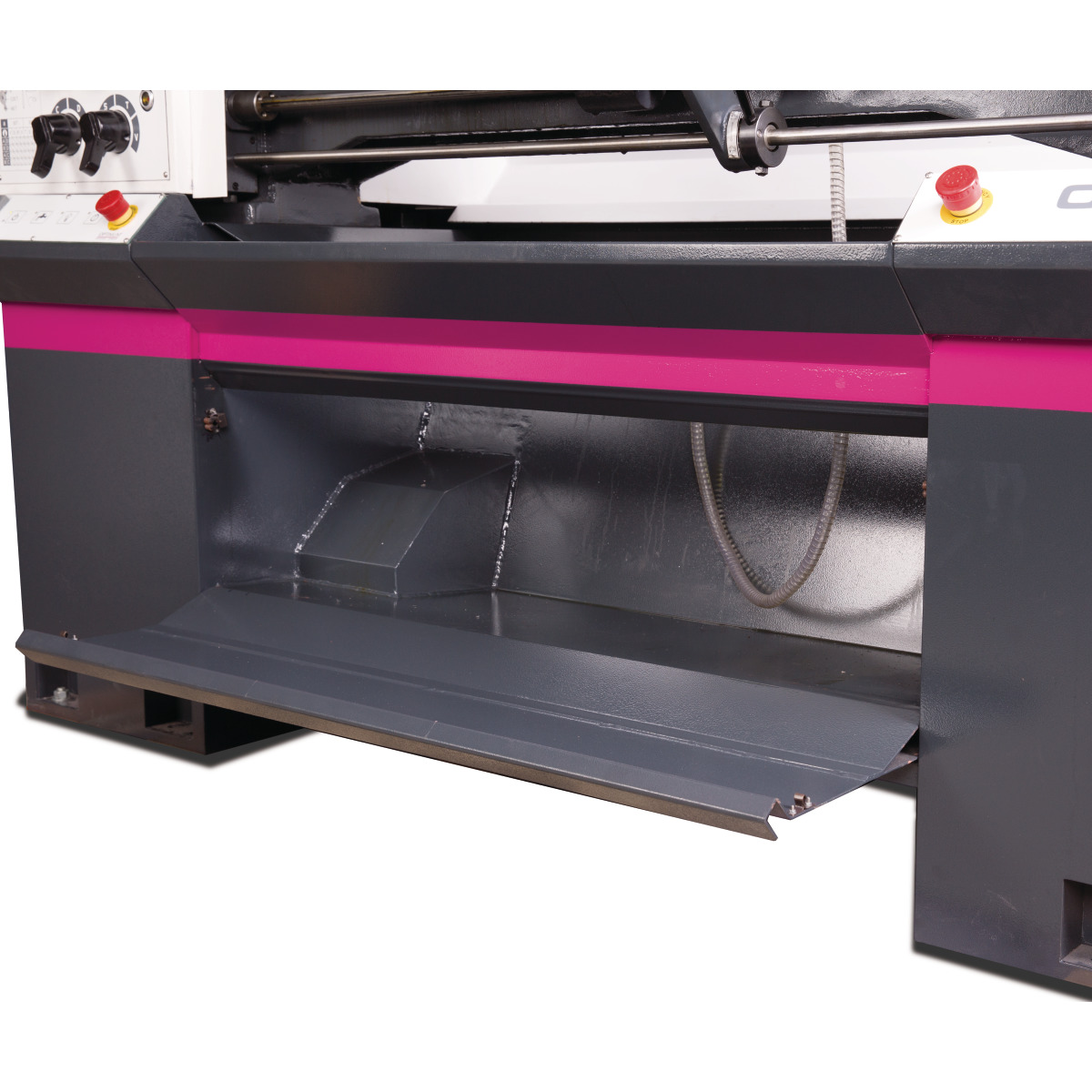

- Kühlmittelpumpe mit Kühlmittelbehälter und Füllstandsanzeige. Behälter zum leichten Reinigen herausnehmbar
- LED Maschinenlampe im Maschinengehäuse
- Maschinenunterbau in stabiler Stahl-Konstruktion

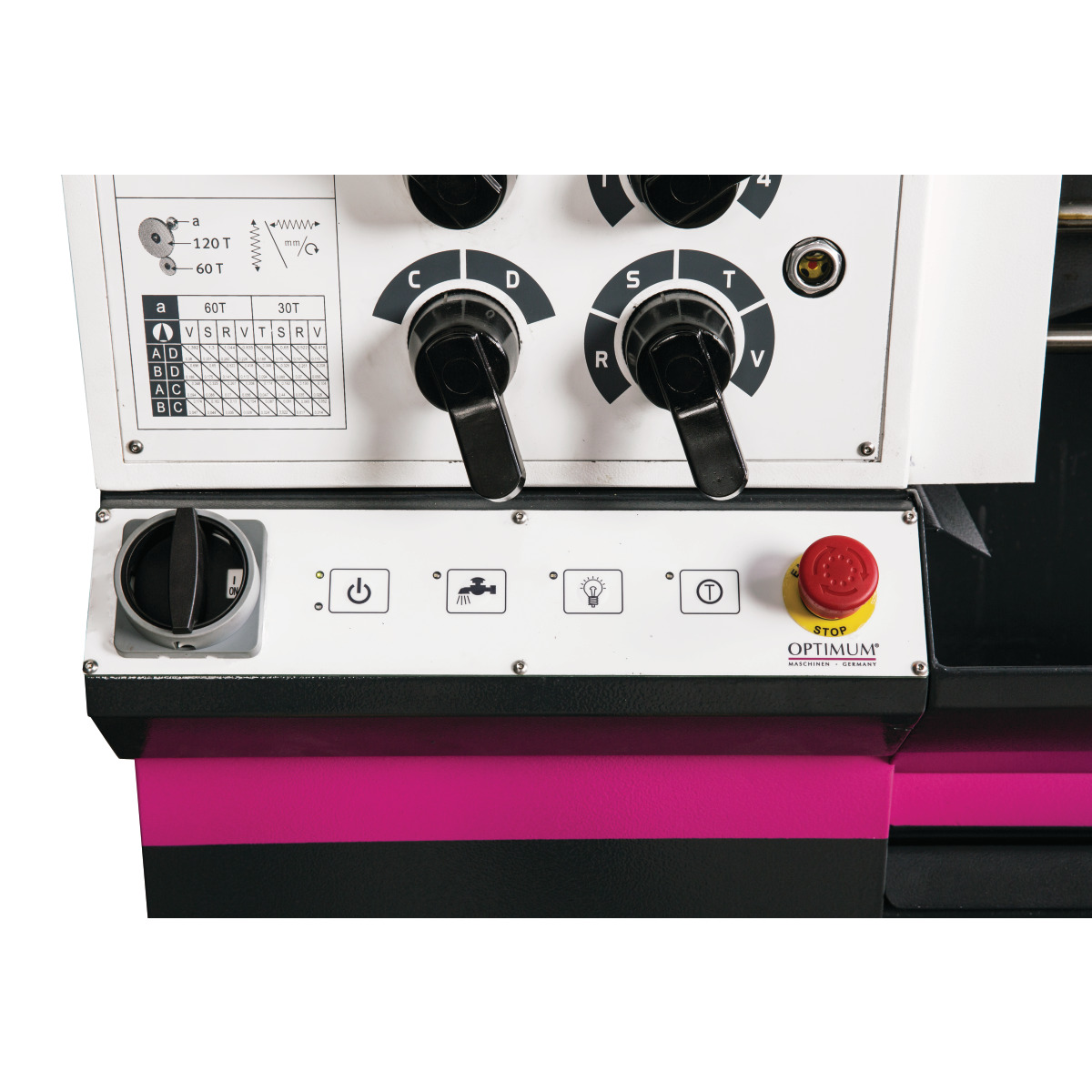

- Not-Halt-Schlagschalter rechts und links
- Abschließbarer Hauptschalter
- Dreibacken-Drehfutter im Lieferumfang
- Dreibacken-Drehfutter Ø 200 mm, Nr. 5
- Schnellwechsel-Stahlhalter 3-E
- Feststehende Lünette 7 - 102 mm
- Mitlaufende Lünette 10 - 60 mm
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Anzahl der Drehzahlbereiche | 8 |

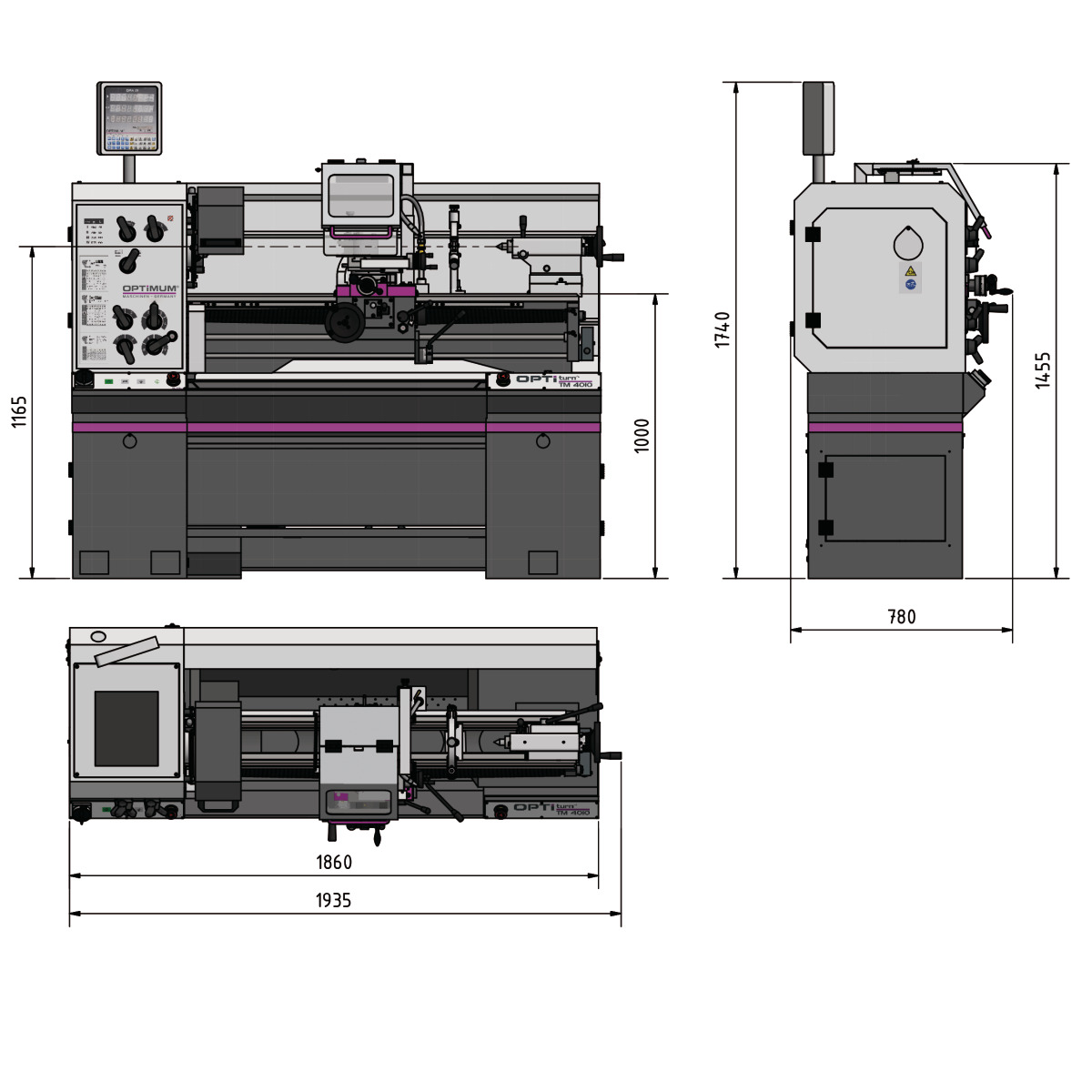

| Breite/Tiefe (Produkt) ca. | 820 mm |
| Breite/Tiefe ca. | 820 mm |
| Drehzahlbereich | 70 - 2.000 min-1 |
| Elektrische Spannung | 400 V |
| Erläuterung Umlaufdurchmesser über Planschlitten | Bitte beachten Sie, dass bei der Montage von Fremd-Drehfutte |
| Gesamt Anschlußwert |
|
| Gewicht (netto) ca. | 767 kg |
| Gewicht ca. |
|
| Höhe (Produkt) ca. | 1530 mm |
| Höhe ca. | 1.530 mm |
| Kühlschmiermittelsystem Leistung Kühlmittelpumpe | 100 W |
| Länge (Produkt) ca. | 1950 mm |
| Länge ca. | 1.950 mm |
| Leistung Antriebsmotor | 2,2 kW |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Reitstock Pinolenhub | 110 mm |
| Reitstockaufnahme | 50 mm |
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr.5 |
| Spindelbohrung/Stangendurchlass Durchmesser | Ø 53 mm |
| Spindelkonus | MK 6 |
| Spitzenhöhe | 200 mm |
| Spitzenweite | 1.000 mm |
| Steigung Metrisch | 0,4 - 7 mm/U |
| Steigung Zoll | 56 - 4 Gg/Zoll |
| Stromart | AC |
| Umlaufdurchmesser in der Bettbrücke | - |
| Umlaufdurchmesser über Maschinenbett | 400 mm |
| Umlaufdurchmesser über Planschlitten | 250 mm (Bitte beachten Sie, dass bei der Montage von Fremd-D |
| Verfahrweg Bettschlitten | 850 mm |
| Verfahrweg Oberschlitten | 98 mm |
| Verfahrweg Planschlitten | 185 mm |
| Verfahrweg X-Achse | 98 mm |
| Verfahrweg Z-Achse | 185 mm |
| Vorschubbereich längs | 0,014 - 0,38 mm/U |
| Vorschubbereich plan | 0,052 - 1,392 mm/U |
| Werkzeughalter Aufnahmegröße | 30 mm |
Ersatzteile
Zubehör
obligatorisch
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
