Beschreibung

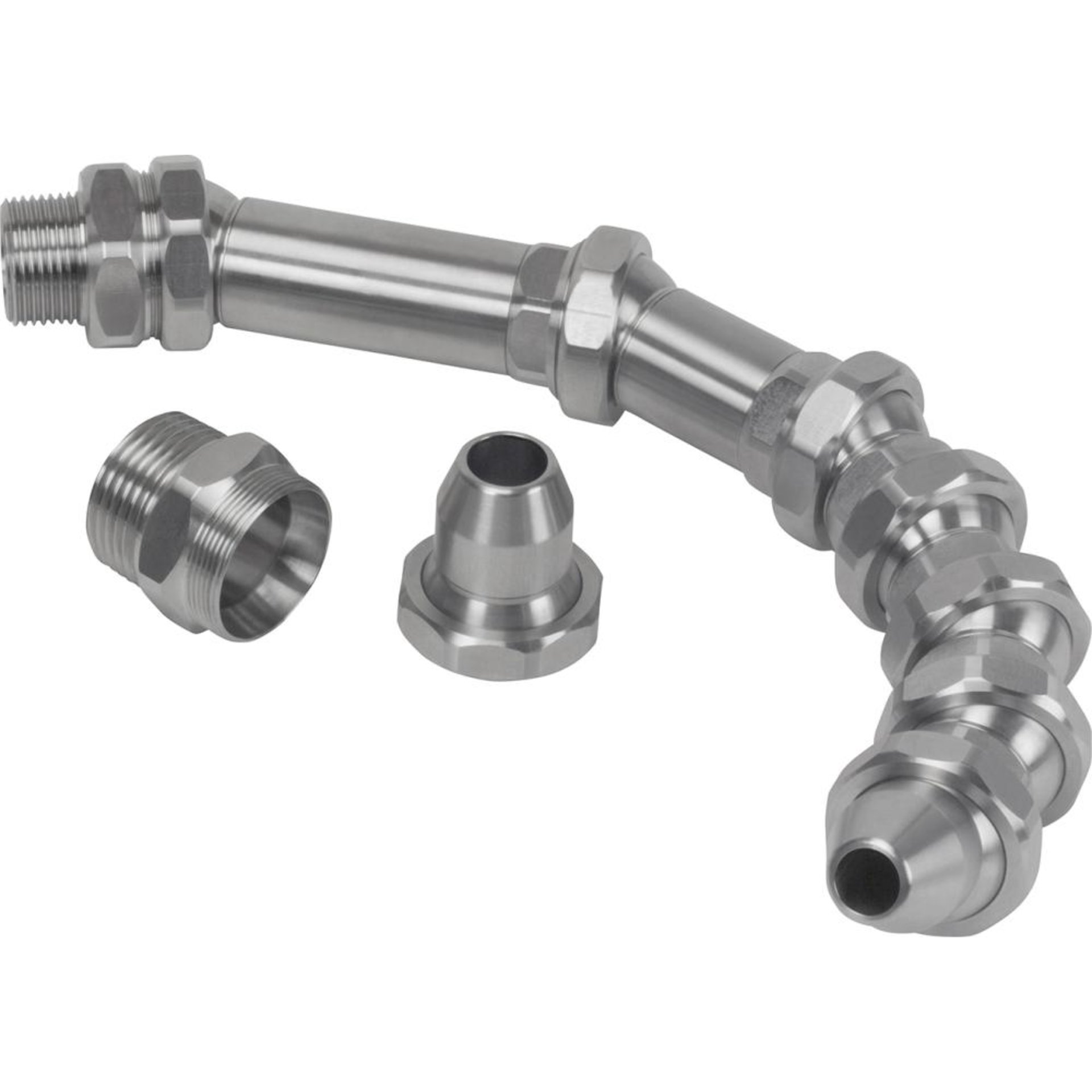

Ausführung: Flexibles Kühlmittelschlauchsystem aus rostfreiem Edelstahl (1.4305), mit optimiertem Durchfluss. Besonders widerstandsfähig gegen hohe Temperaturen bis +300 °C, viele Chemikalien und mechanische Belastungen. Punktgenaue Einstellung und positionssicher feststellbar. Druckbeständig bis 100 bar. Die Größen sind untereinander kombinierbar, relevante Systemelemente sind geschweißt
Anwendung: Zur Kühlung und Reinigung mit Luft von Werkstücken und Werkzeugen auf allen (CNC-)Werkzeugmaschinen, z. B. beim Bohren, Fräsen, Drehen, Schleifen, Erodieren und bei vielem mehr. In der Lebensmittelindustrie und Medizintechnik einsetzbar.
Hinweis: Ausführung in V4A sowie weitere Einzelelemente und Sortimente auf Anfrage erhältlich.
Satzinhalt:
4 Grundsegmente, Länge 28,6 mm
1 Grundsegment, Länge 57,6 mm
1 Grundsegment, Länge 86,6 mm
2 Maschinen-Adapter 3/4"; 1" (WW-Gewinde)
2 Düsen, gerade, Ø 12; 15 mm
2 Einmaulschlüssel 27; 38 mm
Hersteller: Hirt-Line Europe, Haselhofstrasse 31, 91058 Erlangen, DE, +49 9131 602233, info@hirt-line-europe.com
Merkmale
| Modell | TYP-3 |
|---|---|
| Größe | 3/4 Zoll |
