Beschreibung

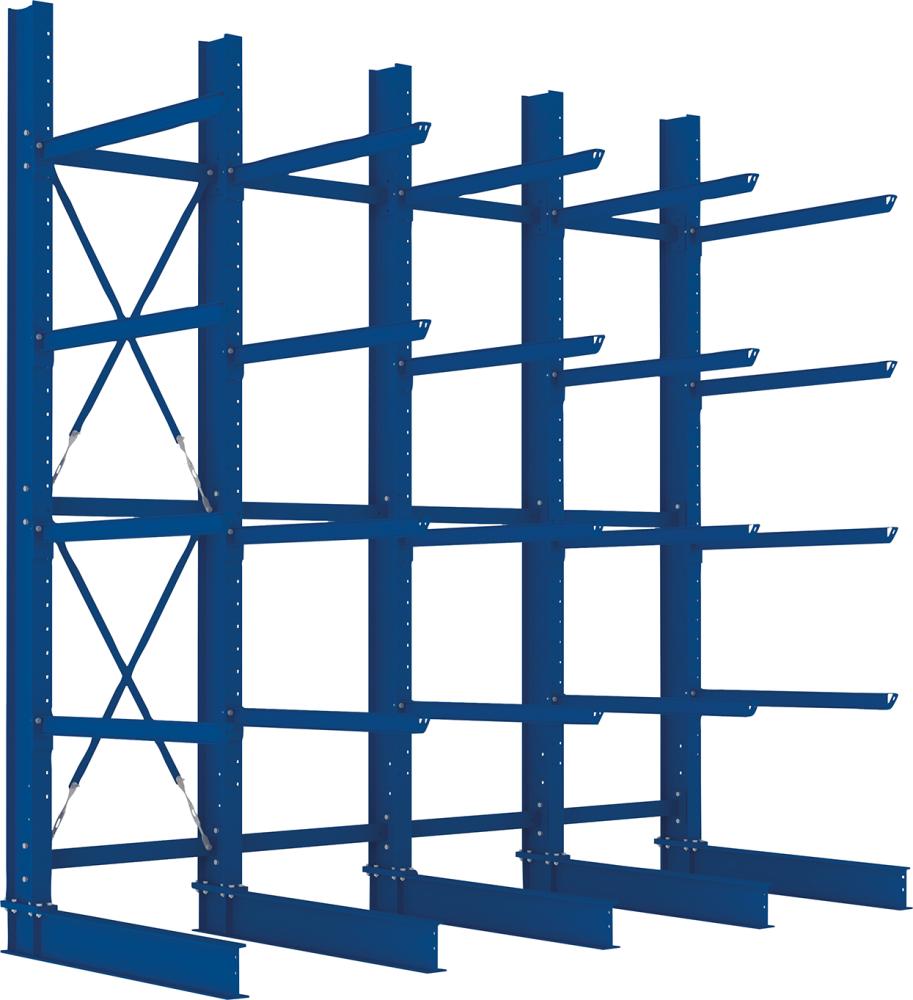

Für schwere Lastanforderungen wird dieses Kragarmregal eingesetzt.
• Ausführung: Einseitig
• Zur liegenden Lagerung von Tafel- und Plattenware
• Profile warmgewalzt, Ständer- und Fußprofile werden miteinander verschraubt
• Statische Berechnung erfolgt in Anlehnung an die Anforderungen der DGUV Regel 108-007, RAL-RG 614/5 und Eurocode 3
• Material: Stahl
• Oberfläche Ständer, Arme, Fußteile, Horizontale: RAL 5010 enzianblau
• Oberfläche Diagonale, Abrolldorne, Kleinteile: verzinkt
• Raster Höhenverstellung: Kragarme 100 mm (verschraubt)
• Achs-Abmessung: 1000 mm
• Kragarme: mit Abweiser (Vorrichtung für Abrolldorn, Nutzhöhe Abrolldorn 200 mm, optional bestellbar)
• Ständer: inkl. Bodenverankerungen
• Abrolldorne nicht im Lieferumfang enthalten
Planungshinweis:
Länge Grundregal: IPE 180: 91 mm + Achsmaß
Tiefe Regal einseitig: IPE 180: Nenntiefe + IPE Profil + 95 mm
Tiefe Regal beidseitig: 2 x Nenntiefe + IPE + 100 mm
Die Regale sind auf ausreichend tragfähiger Bodenplatte
aufzustellen und müssen laut DGUV Regel 108-007 grundsätzlich auf
dem Boden verankert werden, Befestigungsmaterial ist bei
den Ständern enthalten.
Lastangaben gelten für statische, gleichmäßig verteile Lasten.
Merkmale
| Anzahl Ebenen | 4 |
|---|---|
| Anzahl Felder | 4 |
| Breite | 4090 mm |
| Felder | 4 |
| Gesamt-Traglast einseitig | 11450 kg |
| Herstellerartikelnummer | 200184953 |
| Herstellername | META-Regalbau GmbH & Co. KG |
| Made in Germany |
|
| Markenname | META |
| Maße HxBxT | 4000x4090x1250 mm |
| Regalhöhe | 4000 mm |
| Ständer Typ | IPE 200 |
| Tiefe | 1250 mm |
| Traglast je Ebene | 2000 kg |
| WGNr. | 322 |
