Beschreibung
Merkmale
| a | 65 |
|---|---|
| A=Grifflänge | 65 |
| A1 | 75 |
| A1=Grifflänge | 75 |
| Ausführung 1 | mit Druckbolzen |
| B | 9,5 |

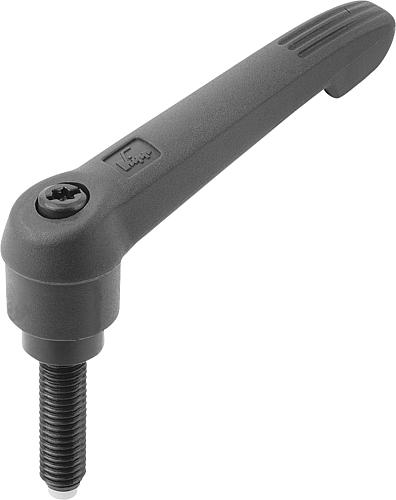

| Benennung | Klemmhebel |
| D | 13,5 |
| D1 | 18 |
| D2 | 19,5 |
| D3 | 3,5 |
| Farbe Grundkörper | schwarzgrau RAL 7021 |
| Form | B |
| Gewicht in kg (ERP) | 0.0351 |
| h | 28,5 |
| H | 28,5 |
| H1 | 6,5 |
| H2 | 17,5 |
| H3=Griffhöhe | 41,5 |
| H3=GRIFFHÖHE | 41,5 |
| H4 | 45,5 |
| L=Gewindelänge | 19,8 |
| Material Grundkörper | Kunststoff |
| Material Komponente | Bolzen aus POM |
| Produktlinie | NOVO grip |
| RoHS | true |
| Ursprungs-Land | DE |
| Ursprungs-Region | 08 |
| X=Gewinde | M6 |
| Zähnezahl | 20 |
| Zähnezahl\r \r | 20 |
| Zolltarifnummer | 73181595 |
| Größe | 2 |
| Gewindeart | Außengewinde |
