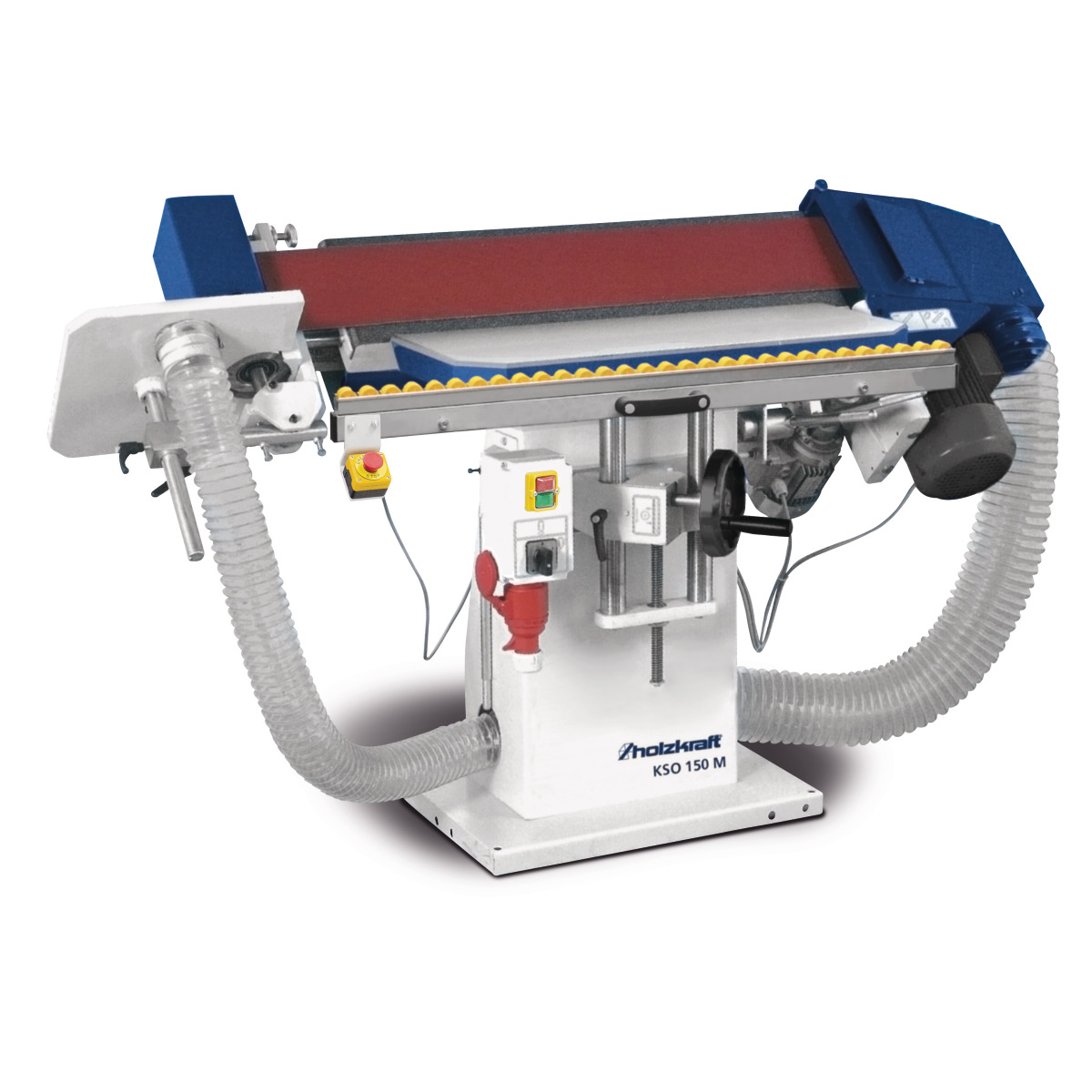

Beschreibung

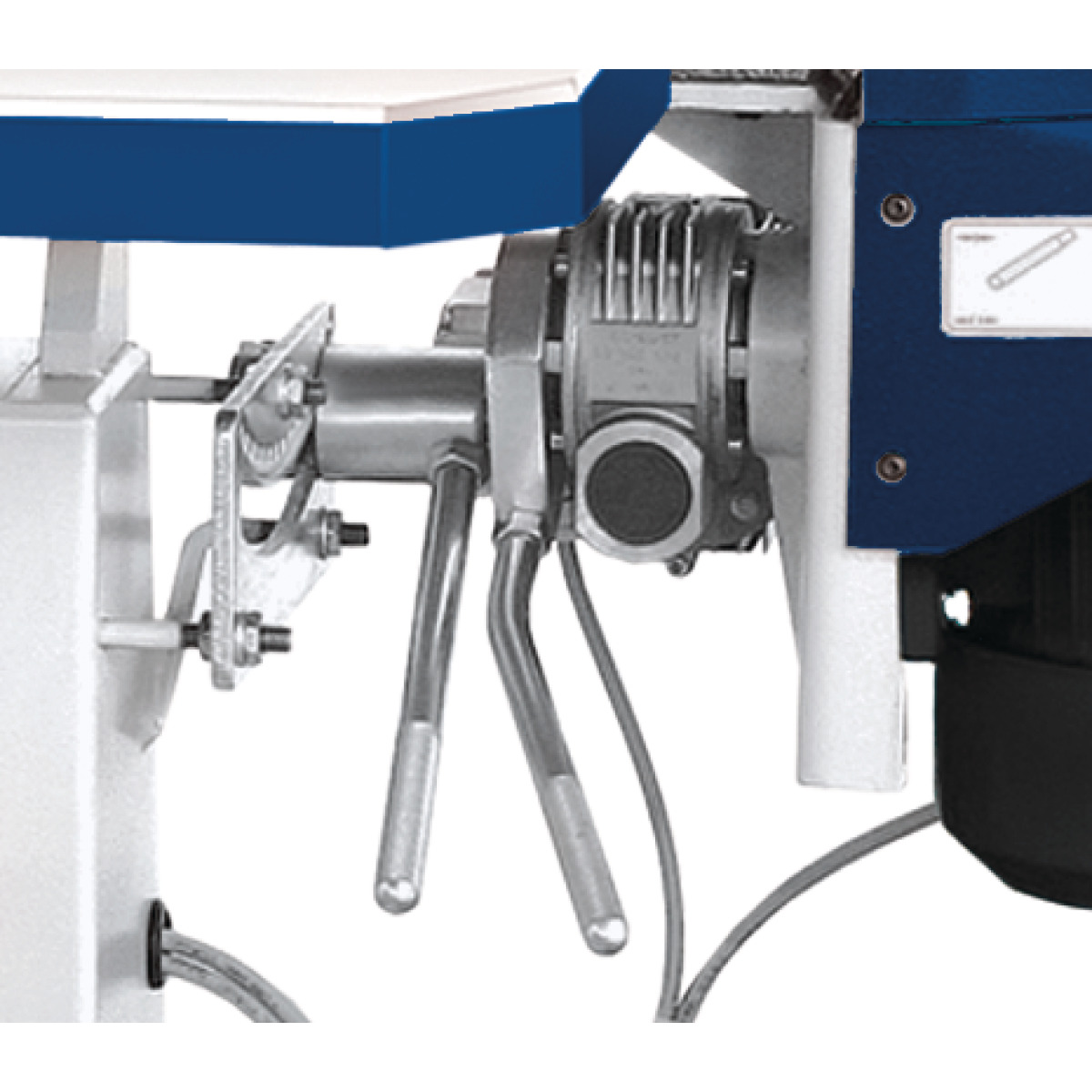

- Schleifaggregat über Hebel bis 45° schwenkbar
- Der Maschinenständer aus geschweißtem Stahl garantiert eine hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten.
- Oszillierendes Schleifband mit separatem Getriebemotor für bessere Schleifergebnisse
- Oszillation wahlweise zuschaltbar
- Schleifsohle mit Graphitbelag für eine höhere Standzeit des Schleifbandes
- Höhenverstellbarer Schleiftisch zur Ausnutzung der gesamten Schleifbandbreite
- Höhenverstellbarer Zusatztisch mit Absaugung zum Schleifen von Radien
- Die gefederte Bandspannung gleicht Bandlängendifferenzen selbstständig aus.
- Mit doppelter Absaugung
- Ausziehbare Rollen-Tischverbreiterung
- Mit gummierter Schleifwalze
Ausstattungsdetails
- Schleifaggregat über Hebel bis 45° schwenkbar
- Tischverbreiterung
- Gummiwalzen
- Holzverschlag
Merkmale
| Abmessungen ca. | 1600 x 850 x 1350 mm |
|---|---|
| Abmessungen des Arbeitstisches | 750 x 300 mm |
| Absaugstutzendurchmesser | 140 / 100 mm |
| Absaugstutzendurchmesser angetriebene Rolle | 100 mm |
| Absaugstutzendurchmesser Gesamtanschluss | 140 mm |
| Absaugstutzendurchmesser nicht angetriebene Rolle | 100 mm |
| Anschlussspannung | 400 V |
| Arbeitstischbreite | 300 mm |
| Arbeitstischhöhenverstellung | 200 mm |
| Arbeitstischlänge | 750 mm |
| Bandbreite | 150 mm |
| Bandgeschwindigkeit | 20 m/s |
| Bandlänge | 2600 mm |
| Bandumlaufgeschwindigkeit(en) | 20 m/s |
| Breite/Tiefe (Produkt) ca. | 850 mm |
| Gewicht (netto) ca. | 215 kg |
| Gewicht ca. | 215 kg |
| Höhe (Produkt) ca. | 1350 mm |
| Höhenverstellung Längstisch | 200 mm |
| Länge (Produkt) ca. | 1600 mm |
| Leistung Oszillationsmotor | 0,25 kW |
| Motorleistung 400 V / 50 Hz / P2 | 3,0 kW |
| Motorleistung Oszillation | 0,25 kW |
| Netzfrequenz | 50 Hz |
| Oszillationshub | 20 mm |
| Quertischhöhe min. | 720 mm |
| Schleifbandbreite | 150 mm |
| Schleifbandlänge | 2600 mm |
| Schleiffläche | 850 x 200 mm |
| Schleiffläche Breite | 200 mm |
| Schleiffläche Länge | 850 mm |
Ersatzteile
Zubehör
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
