Beschreibung

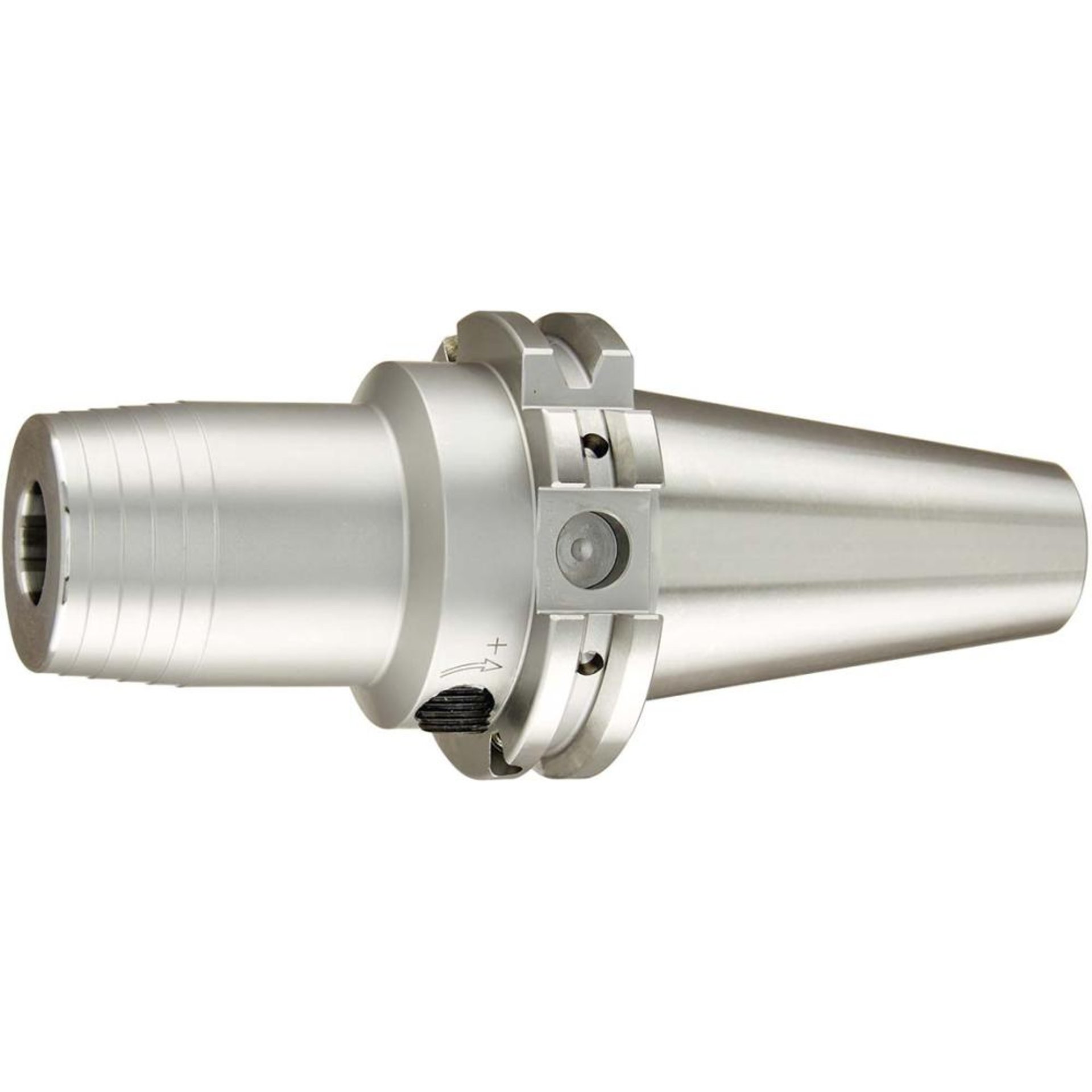

Ausführung: Werkstoff mit einer Zugfestigkeit von 1600 bis 1800 N/mm², einer Härte von 52 ± 2 HRC. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Kegel nach DIN 254. Bohrung für Datenträger/Chip (Balluf).
Kegelwinkeltoleranz: AT3
Maximale Drehzahl: 40000 min-1
Optimale Einsatztemperatur: 20–50 °C
Kühlmitteldruck maximal: 80 bar
Verstellweg: 10 mm
Lieferumfang: Hydrodehnspannfutter.
Hersteller: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de

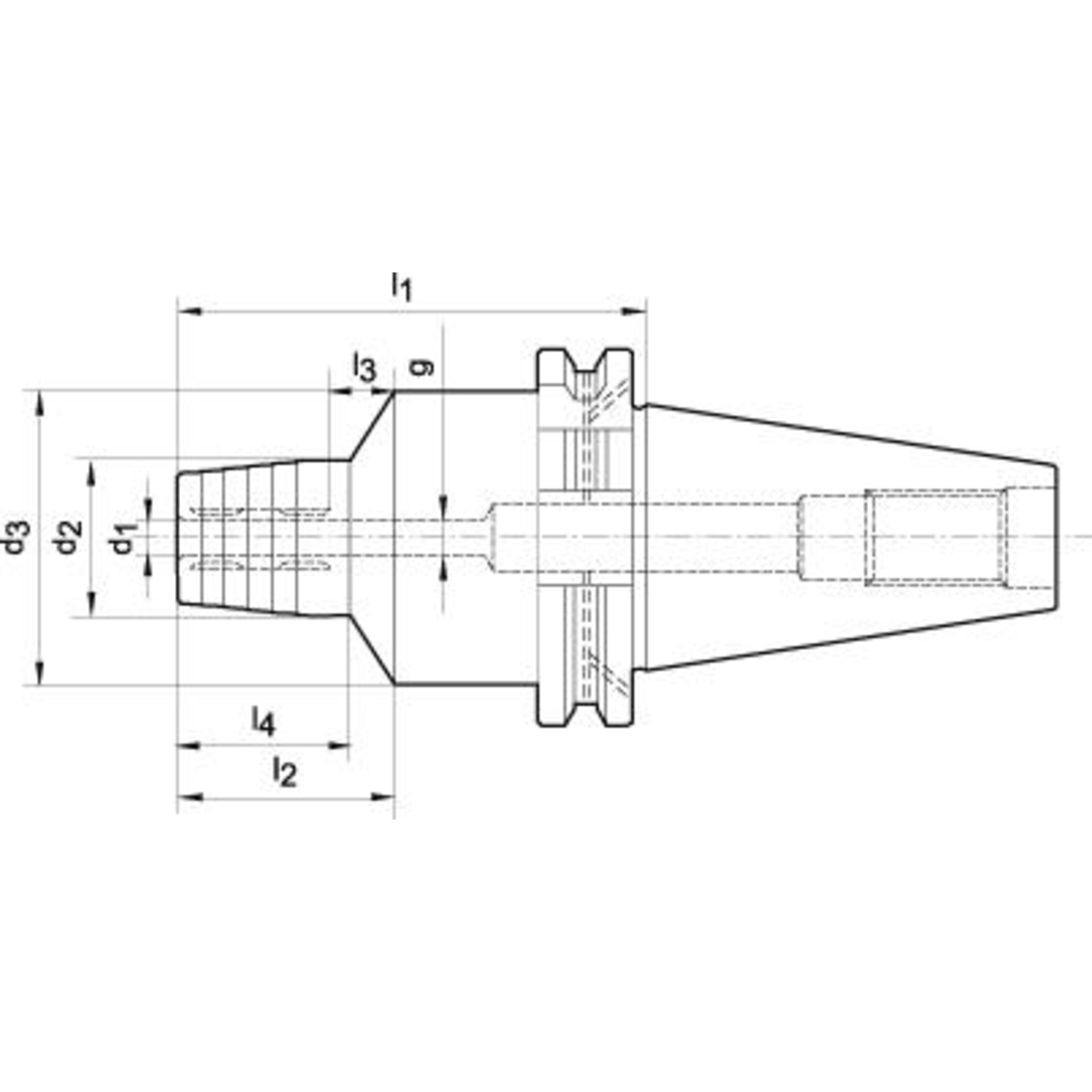

Merkmale
| D1 |
|
|---|---|
| D2 |
|
| D3 |
|
| G |
|
| L1 |
|
| L2 |
|
| L3 |
|
| L4 |
|
| SW | 2,5 mm |
Hersteller
WTE-Präzisionstechnik GmbH
Gewerbegebiet an der B 95 2a
09427 Ehrenfriedersdorf
037341/170
www.wte-praezisionstechnik.de
info@wte-praezisionstechnik.de
