Beschreibung

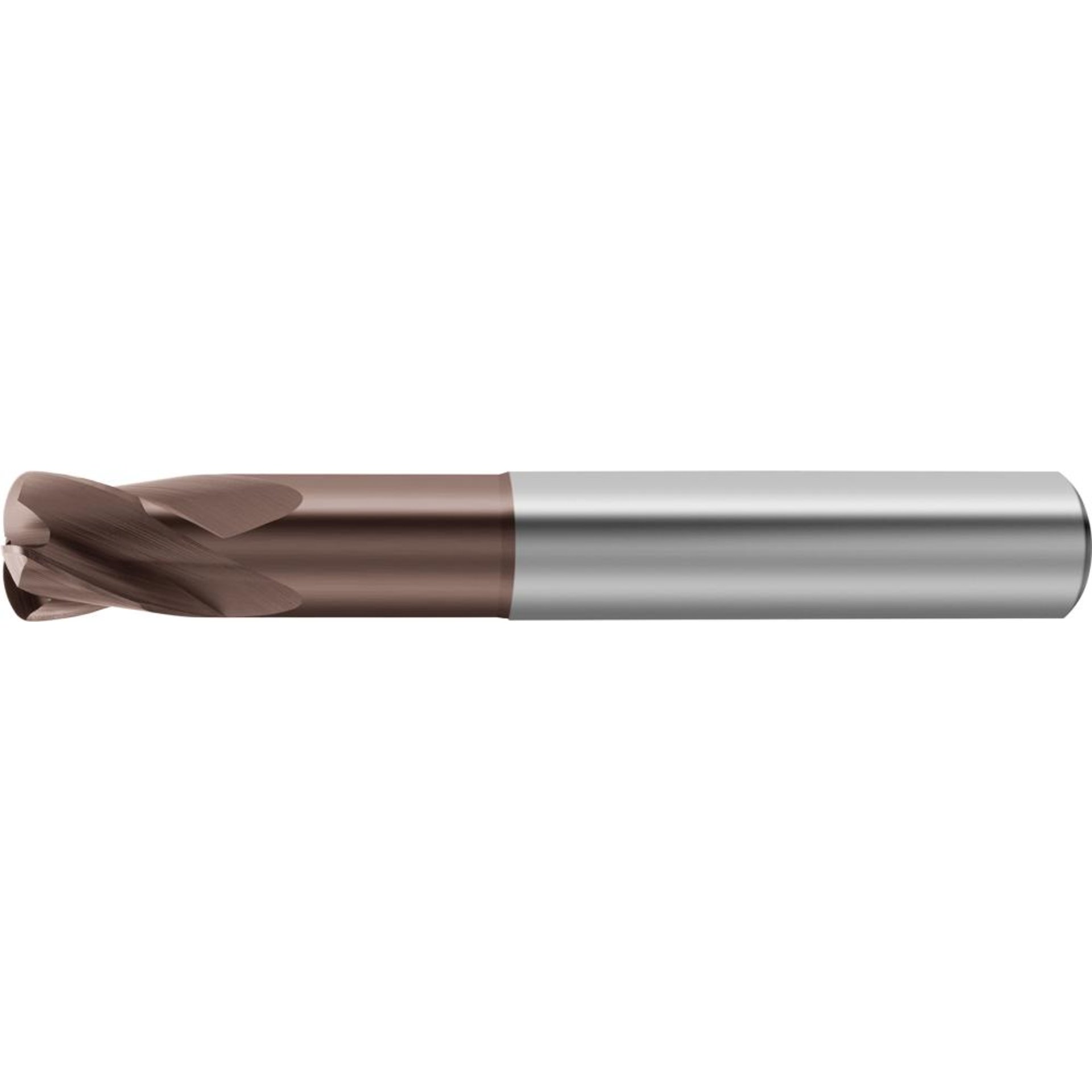

Ausführung: Härteres Substrat und extrem glatte Schicht. Zum High-Feed-Schruppen bei geringem ap und höchstem fz. Mit Innenkühlung Zentral ab Ø 4 mm. Mit GühroJet Peripheriekühlung von Ø 1 bis 3 mm. Halsfreischliff, ohne Zentrumschnitt.
Anwendung: Höchste Winkelgenauigkeit und exakte Passungen beim Schlichten von Führungen und Taschen in Formplatten ermöglichen unsere zylindrischen Hochgenauigkeits-Schlichtfräser. Für hochgenaue Ansprüche im Formenbau.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Merkmale
Beschichtung | Signum |
Gehärteter Stahl < 55 HRC | 235 |
Gehärteter Stahl < 55 HRC fz | 0,023 mm |
Gehärteter Stahl < 60 HRC | 175 |
Gehärteter Stahl > 60 HRC | 140 |

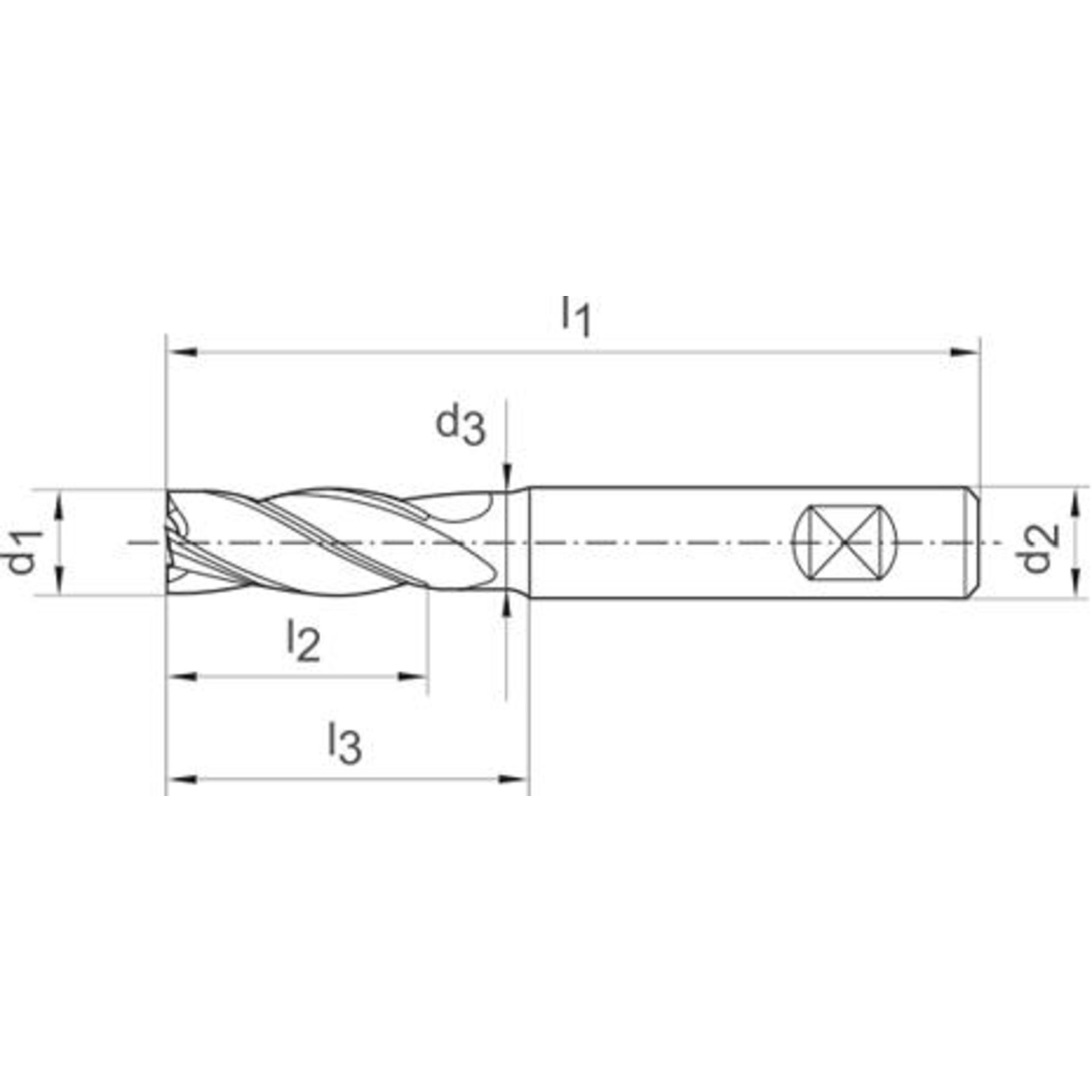

Gesamtlänge l1 | 50 mm |
Halsfreischliff l3 | 5 mm |
Hals-Ø d3 | 0,92 mm |
Herstellerartikelnummer | 9068300010000 |
Herstellername | Gühring KG |
INOX austenitisch | 150 |
INOX duplex | 115 |
INOX ferrit./martens. | 150 |
Markenname | GÜHRING |
Ø d1 = h10 | 1 mm |
Radius | 0,18 mm |
Schaft-Ø d2 = h6 | 4 mm |
Schneidenlänge l2 | 0,6 mm |
Stahl < 1000 N/mm² | 255 |
Stahl < 700 N/mm² | 285 |
Titan > 850 N/mm² | 60 |
WGNr. | W222 |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
