Beschreibung

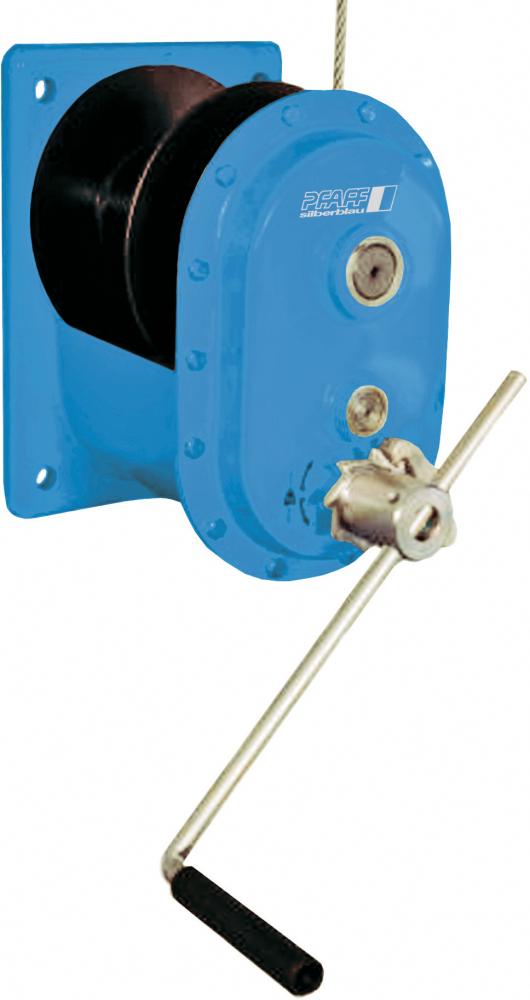

Die kompakten Stirnradgetriebe-Handseilwinden entsprechen den Sicherheitsrichtlinien für Winden, Hub-, Zuggeräte BVG D8 und sind überall einsetzbar, wo keine Elektrizität oder viel Schmutz ist.
• Bauweise: kompakt
• Stahlblech: Windengehäuse und Seiltrommel
• Getriebe: geschlossen, Schutz innen liegender Teile auch bei rauem Einsatz
• Lager: Stirnräder wälzgelagert, Seiltrommel gleitgelagert
• Befestigung: einfach und schnell an Wänden, Masten etc.
• Kurbel: selbstarretierend, rückschlaggesichert, verstellbar für das schnelle Heben kleiner Lasten, geringstmögliche Anstrengung, rasche Aufwicklung des Seils
• Lastdruck-Bremse: feinfühliges Heben, Senken der Last, verhindert ungewolltes Lösen der Bremse bei schwingender Belastung
• Temperaturbereich: –20 °C bis +40 °C
• Optional: korrosionsgeschützte Ausführung
Merkmale
| Anzahl der Seillagen max. | 8 |
|---|---|
| Gewicht ohne Seil |
|
| Herstellerartikelnummer | N02800013 |
| Herstellername | COLUMBUS McKINNON |
| Hub je Kurbelumdrehung 1. Seillage | 122 mm |
| Kurbelkraft 1. Seillage | 11 daN |
| Made in Germany |
|
| Markenname | Pfaff |
| Modell | MWS 150 |
| nutzbare Seillänge 1. Lage | 0,8 m |
| nutzbare Seillänge max. | 13 m |
| Seil-Ø | 4 mm |
| Seil-Ø* | 4 mm |
| Tragfähigkeit | 150 kg |
| Traglast 1. Seillage | 150 kg |
| Traglast oberste Seillage | 68 kg |
| Übersetzung | 1 |
| WGNr. | 211 |
Hersteller
Columbus McKinnon Hebetechnik GmbH
Wiener Str. 132a
2511 Pfaffstätten
0043-2252/22133-0
www.cmco-hebetechnik.at
zentrale@cmco.at
