Beschreibung
Ausführung: Längenausgleich erfolgt auf Zug und Druck und gleicht die Differenz zwischen Maschinenvorschub und Gewindesteigung aus. Mit Anschnittdruckfederung und verstellbarer Vierkantmitnahme.
Anwendung: Mit den CNC-Apparaten können modernste Gewindebohrer mit hoher, gleichbleibender Schnittgeschwindigkeit eingesetzt werden. Ideal für die anspruchsvolle Serienfertigung, insbesondere auf CNC-Bearbeitungszentren und auf allen Maschinen mit Drehrichtungsumkehr.
Hinweis: Lieferung erfolgt ohne Spannzangen, bitte separat bestellen.
Hersteller: TAPMATIC Werkzeuge GmbH, Frümbergstr.2, 51702 Bergneustadt, DE, +49226148680, info@tapmatic.de
Merkmale

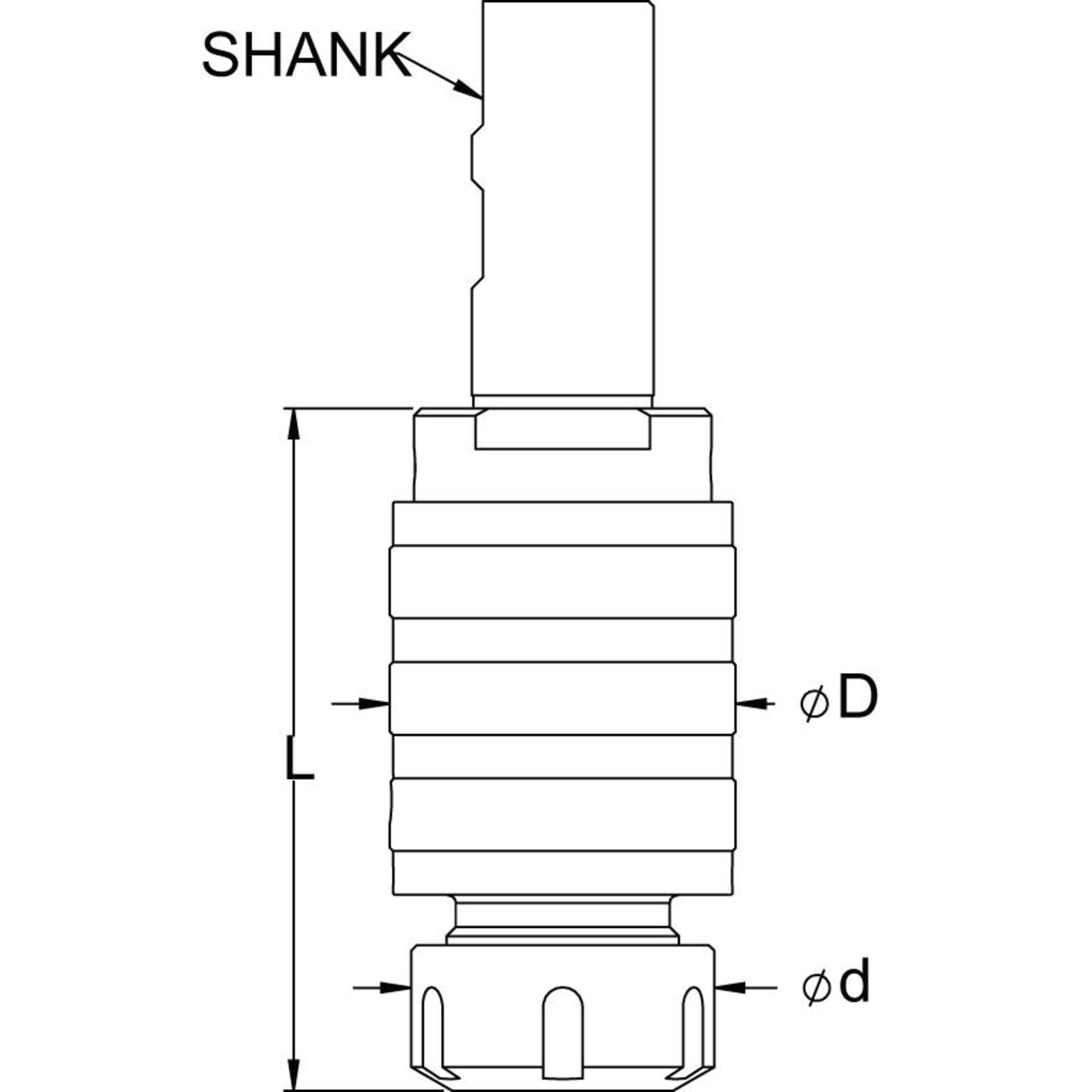

| Abmessungen D |
|
|---|---|
| Modell | SM 4-025 |
| Schneidbereich in Stahl | M3-M12 |
| Zylinderschaft S | 25 mm |
| Spannzangen | J421, J422 |
| Längenausgleich Zug T | 7 mm |
| Längenausgleich Druck H | 7 mm |
| Abmessungen L | 71 mm |
| Gewicht | 0,4 kg |
Hersteller
Tapmatic Werkzeuge GmbH
Frümbergstr. 2
51702 Bergneustadt
02261/48680
info.verkauf@tapmatic.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
