Beschreibung
Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. O hne Senkfase.
Anwendung: Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen.
Hinweis: VHM-Gewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Merkmale

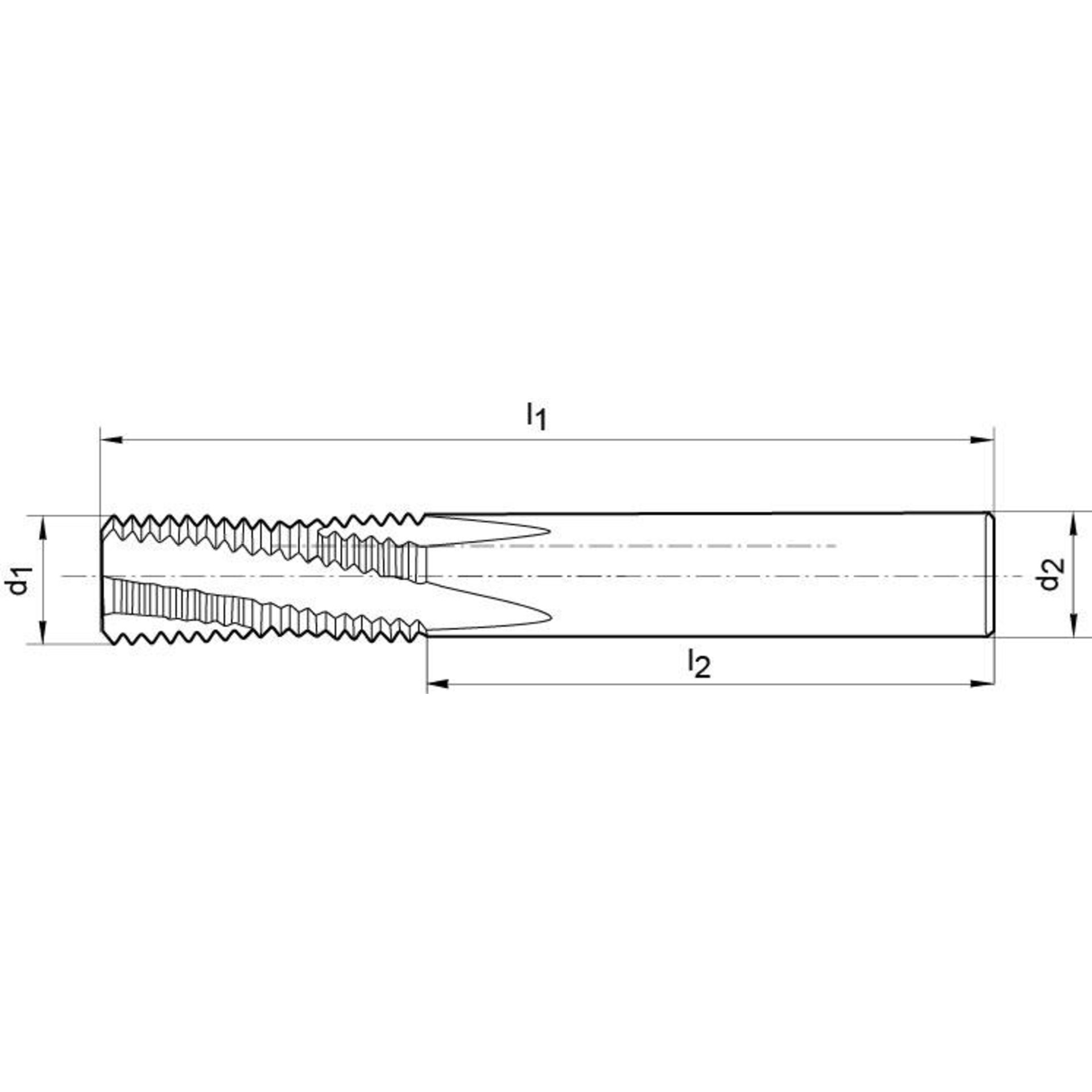

| Steigung | mm |
|---|---|
| Schneidenlänge | mm |
| Gesamtlänge l1 | mm |
| Schaft-Ø d2 | mm |
| Stahl kleiner 700 N/mm² | 80 |
| Stahl kleiner 1000 N/mm² | 64 |
| Stahl kleiner 1400 N/mm² | 51 |
| INOX ferrit./martens. | 60 |
| INOX austenitisch | 48 |
| INOX duplex | 38 |
| Guss GG/GTS | 100 |
| Guss GGG | 90 |
| Titan größer 850 N/mm² | 50 |
| Alu kleiner 8% Si | 200 |
| Alu größer 8% Si | 150 |
| Beschichtung | TiCN |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
