Beschreibung
Ausführung: Mit innerer Kühlmittelzufuhr (ab Gewindegröße M4). Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund.
Anwendung: Zum Gewindefräsen und Senken mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen.
Hinweis: VHM-Gewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weitere Informationen finden Sie im technischen Anhang.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Merkmale

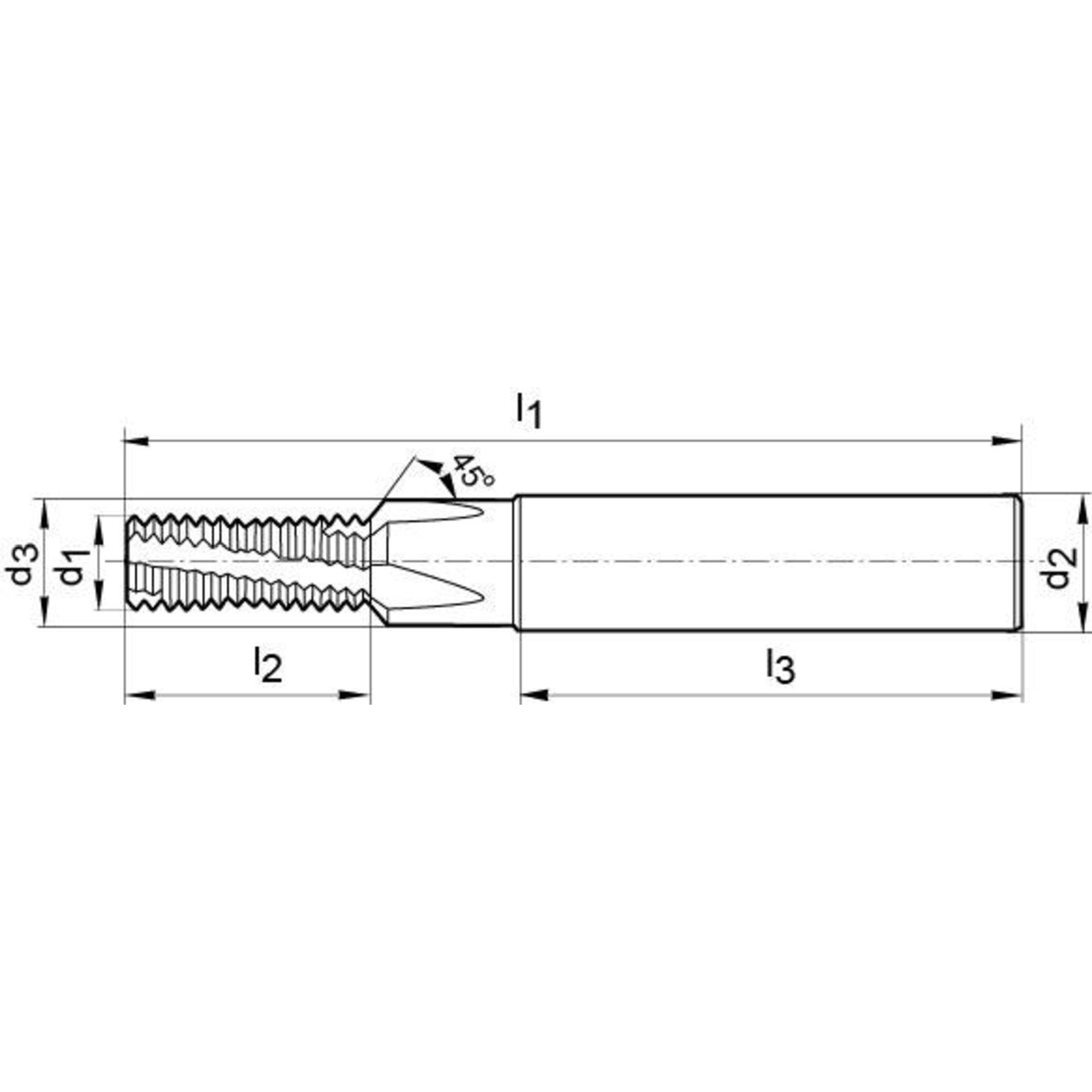

| Gewinde | M16 |
|---|---|
| Schneidenlänge L2 |
|
| Steigung | 2 mm |
| Gesamtlänge l1 | 102 mm |
| Schaft-Ø d2 | 18 mm |
| Schaftlänge l3 | 48 mm |
| Nutenzahl | 4 |
| Stahl kleiner 700 N/mm² | 85 |
| Stahl kleiner 1000 N/mm² | 80 |
| Stahl kleiner 1400 N/mm² | 75 |
| Gehärteter Stahl kleiner 55 HRC | 70 |
| Gehärteter Stahl kleiner 60 HRC | 50 |
| INOX ferrit./martens. | 60 |
| Guss GG/GTS | 100 |
| Guss GGG | 90 |
| Alu kleiner 8% Si | 200 |
| Alu größer 8% Si | 150 |
| Beschichtung | TiCN |
Hersteller
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
