Beschreibung
Ausführung: Präzisions-Spannzangen GERC-HPDD ähnlich DIN ISO 15488-A (alt DIN 6499).
Die Spannzangen haben eine gemittelte Systemgenauigkeit von ≤0,003 mm (bei Abstand 3 x D max. 50 mm) in Präzisions-Spannzangenfuttern.
Sie haben eine Abdichtung für Innenkühlung (einsetzbar bis 60 bar) und zusätzliche Spritzdüsen, damit das Kühlmittel bei einem Werkzeug ohne Kühlkanal direkt an die Schneide spritzt. Sie eignen sich besonders für den Einsatz im HSC-Bereich und für hochgenaue Bearbeitungsergebnisse im CENTRO P.
Die GERC-HPDD haben keine Spanndurchmesserüberbrückung (Toleranz h8), weder im CENTRO P noch im Standard-Spannzangenfutter, wo jedoch der blaue Erkennungsring, der keine Dichtfunktion hat, entfernt werden muss.

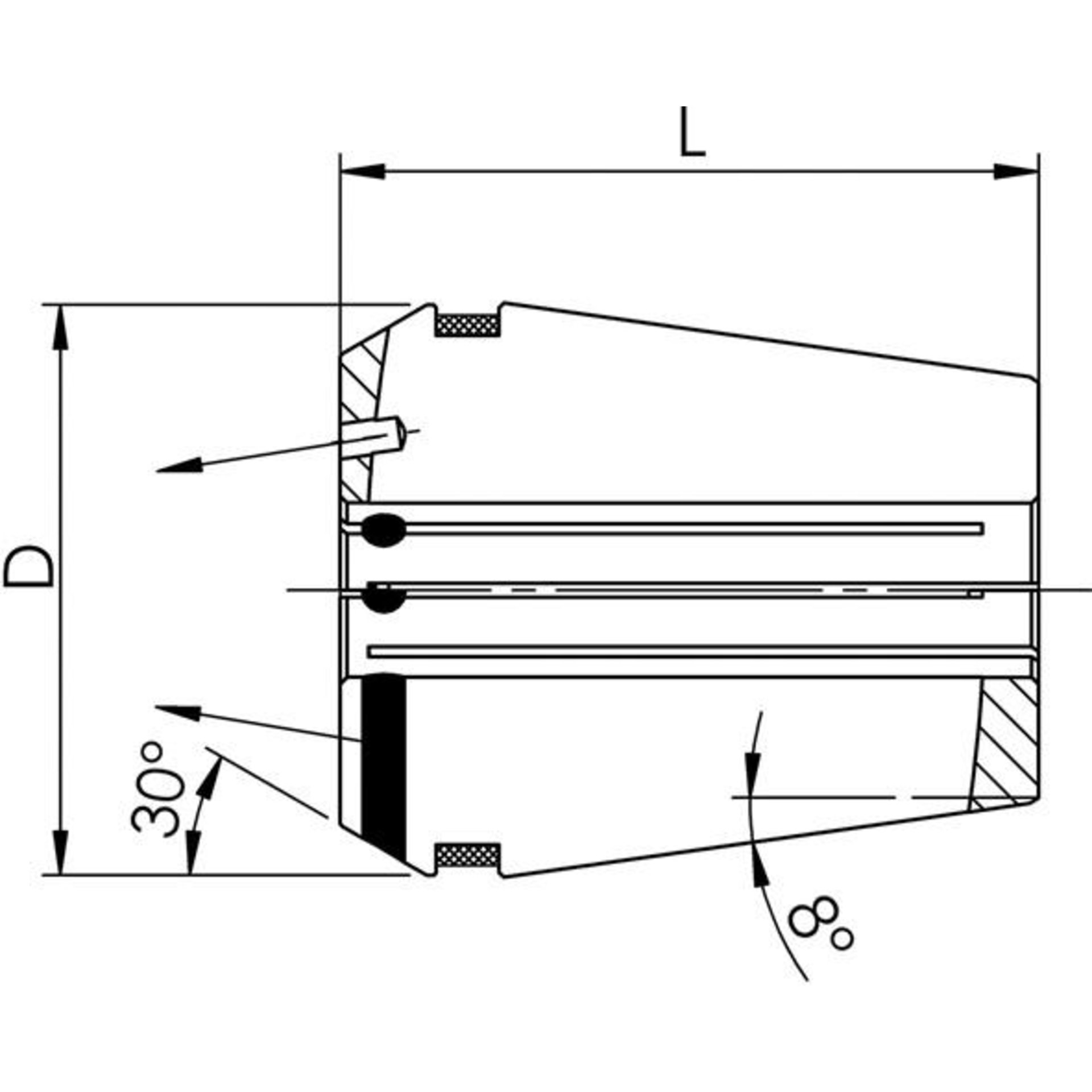

Merkmale
| D | 26 mm |
|---|---|
| l | 34 mm |
Hersteller
Eugen Fahrion GmbH & Co. KG
Forststraße 54
73667 Kaisersbach
Deutschland
Telefon: +49 (0)7184 92 82-0
E.Mail: verkauf[at]fahrion.de
