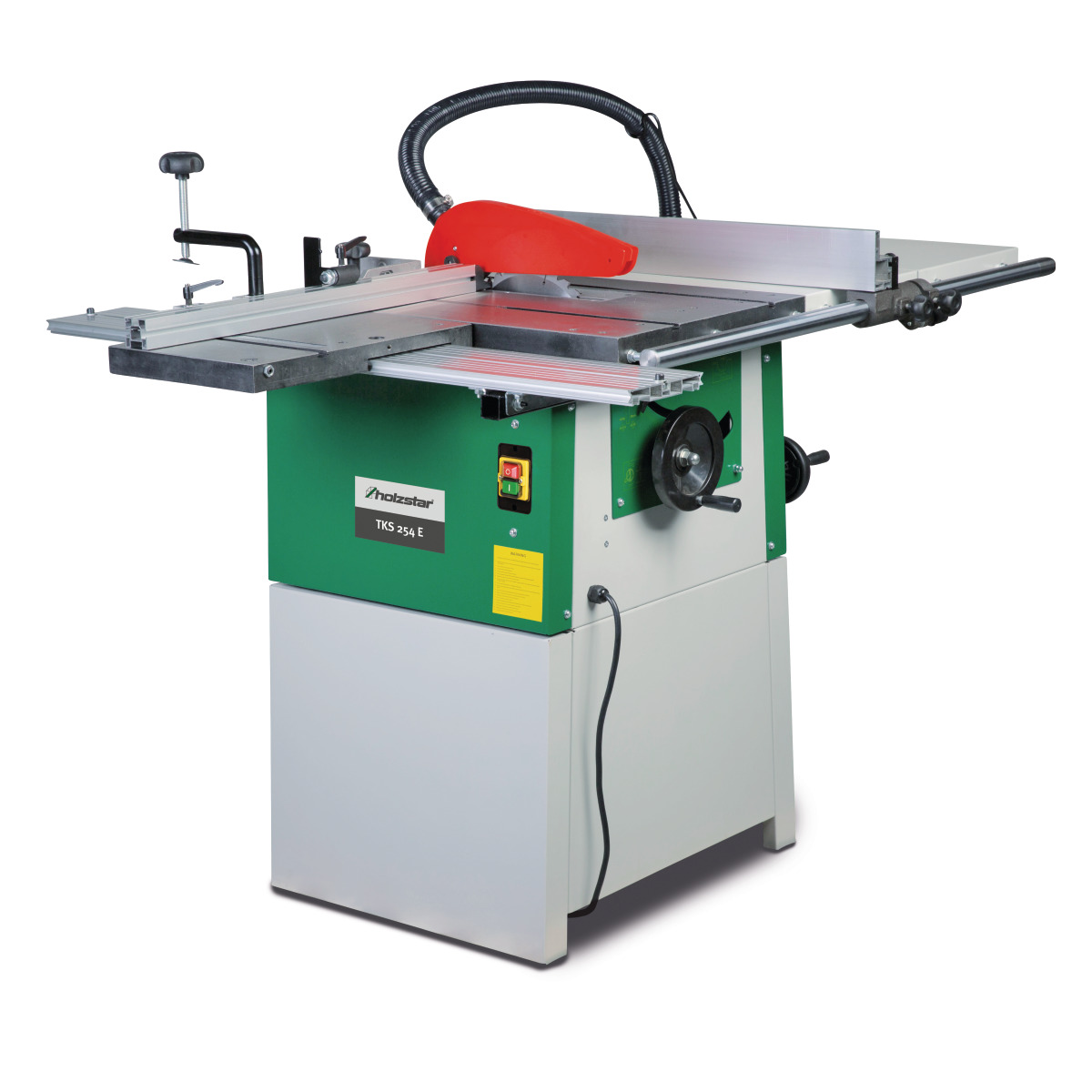

Détails
- Großdimensionierter Gusstisch

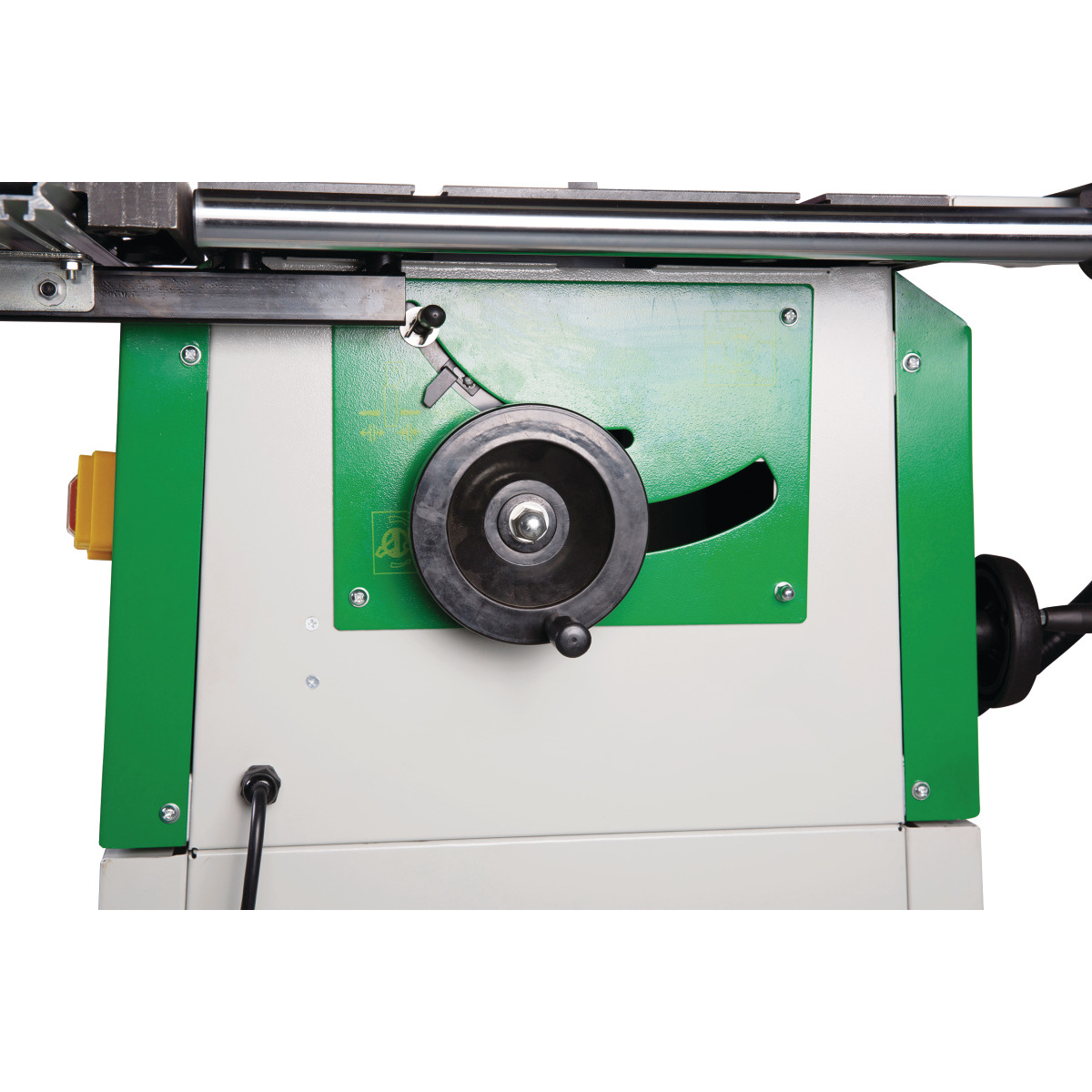

- Sägeblattschwenkung von 90° bis -45° nach links, präzise, gradgenau und bequem verstellbar über Handrad und Skala
- Großer zentraler Absauganschluss Ø 100 mm
- Die Sägeblatthöhenverstellung erfolgt ebenfalls über ein Handrad von der Bedienerfront aus
- Die stabile Aufhängung des Sägeaggregats vorne und hinten ermöglicht präzise Schnitte
- Mit leistungsstarkem Motor und thermischem Überlastschutz

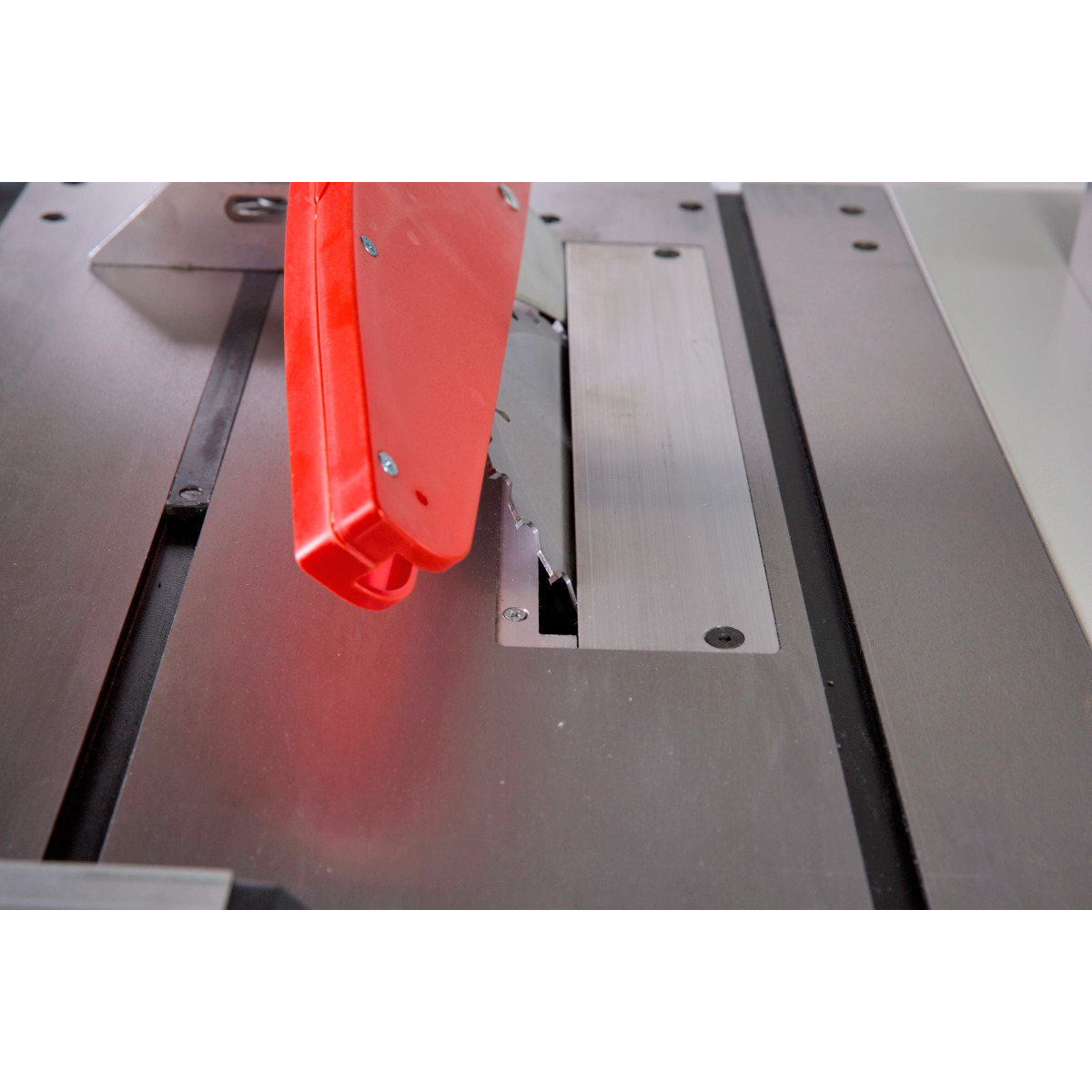

- Inkl. Sägeblattschutzhaube mit integriertem Absauganschluss
- Unterbau

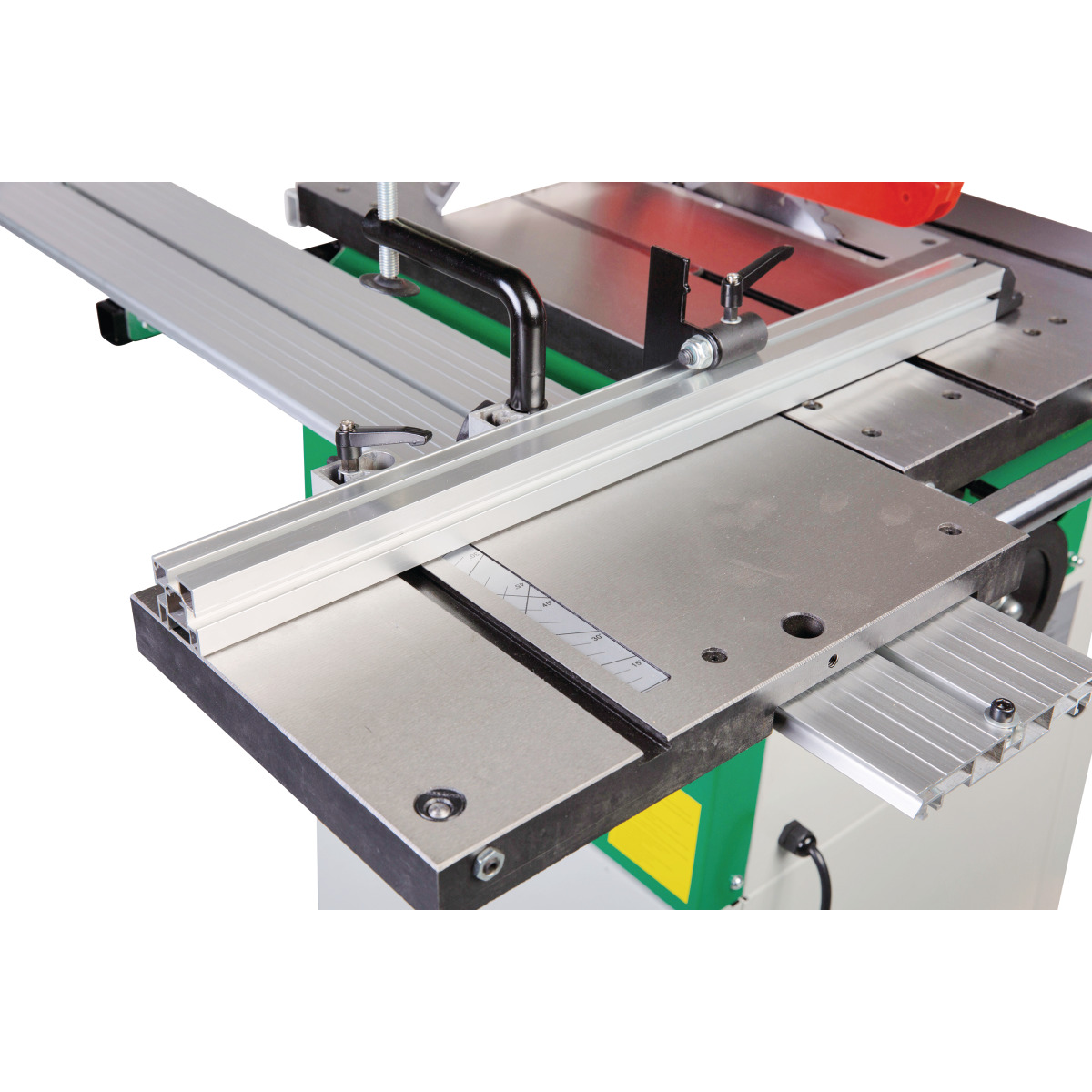

- Schiebetisch

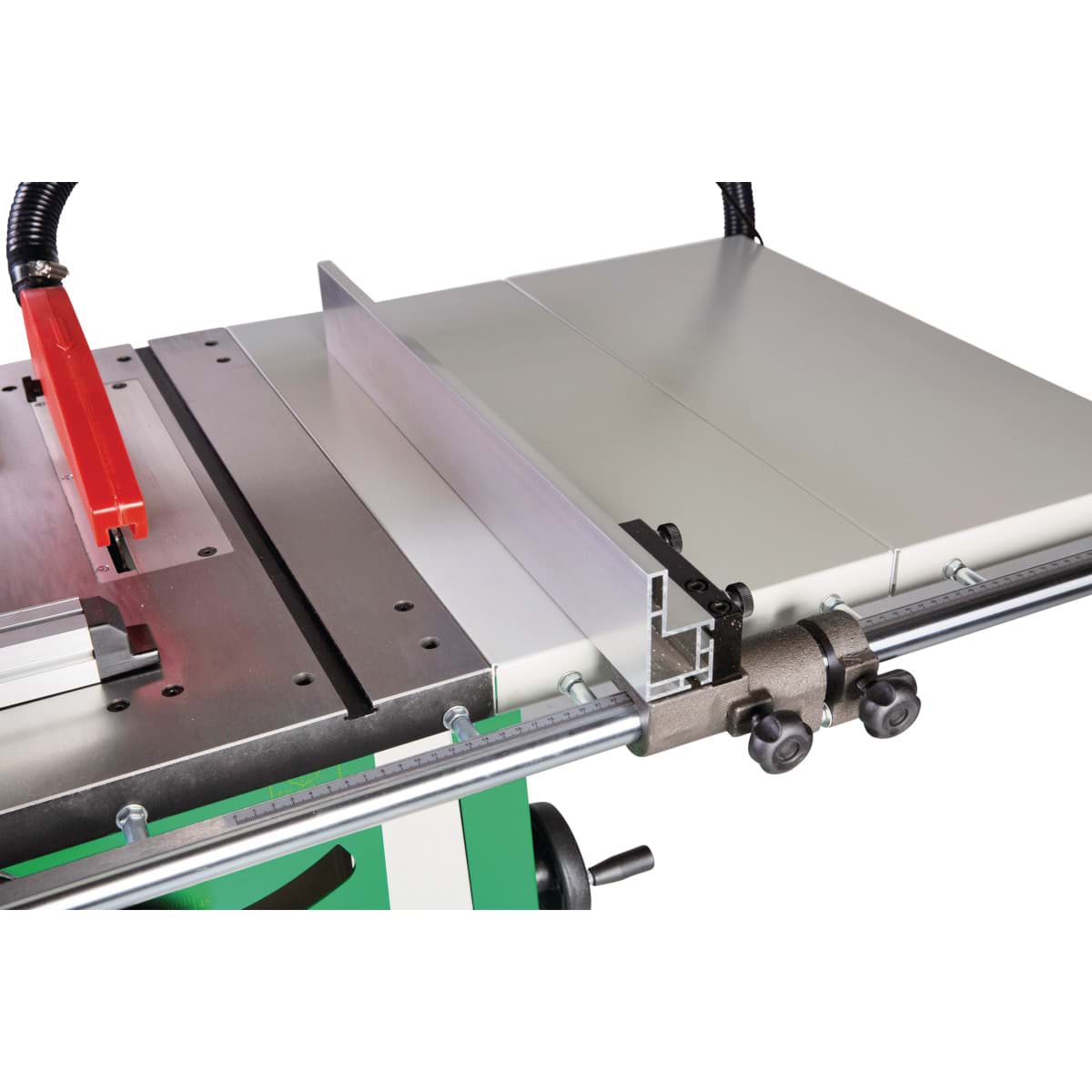

- Parallelanschlag
- Sägeblatt 254 x 30 x 3,0 mm Z40
- Sägeblattschutzhaube mit Absaugschlauch

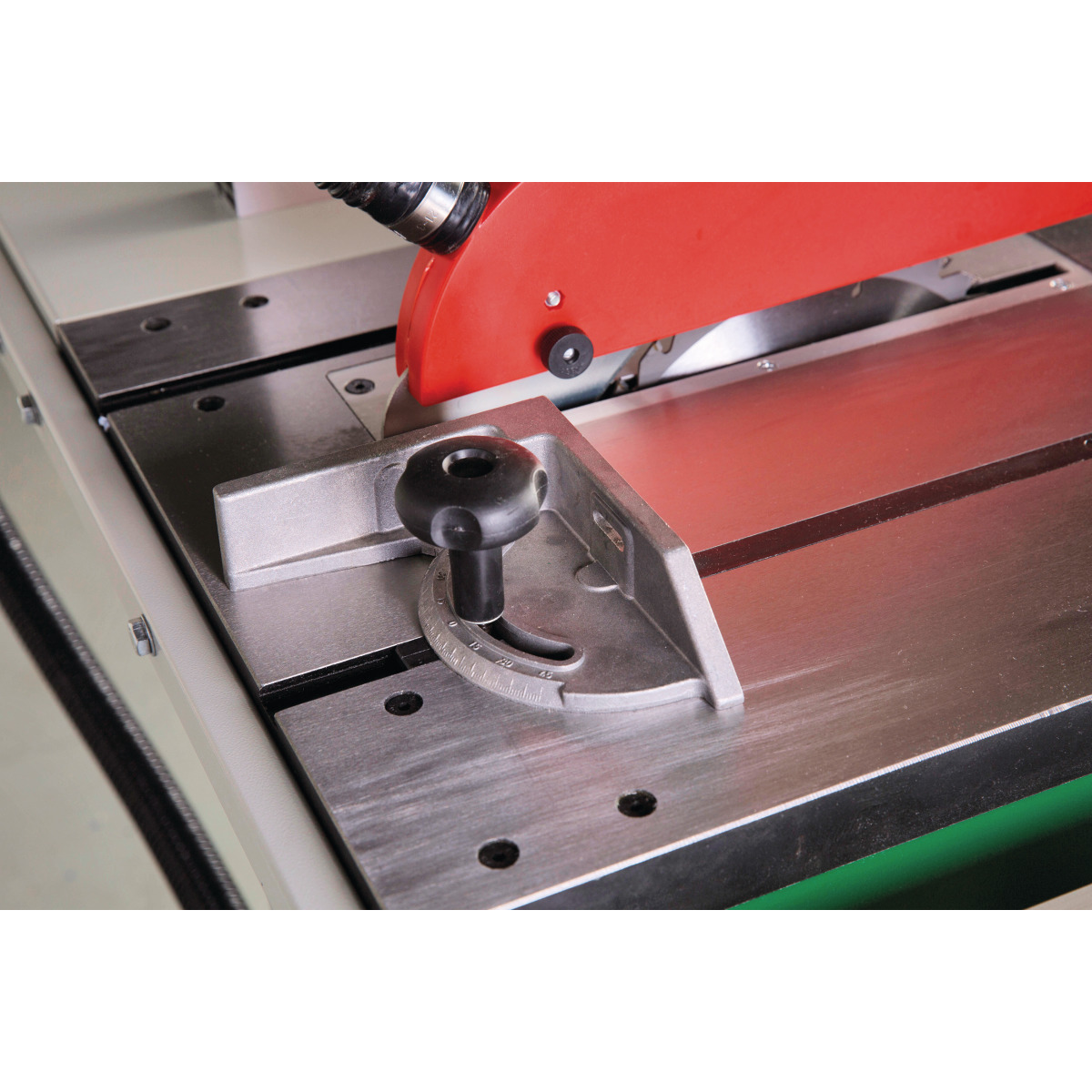

- Winkelanschlag
Spécifications produits
| Absaugstutzendurchmesser | 100 mm |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 30 mm |
| Anschlussspannung | 400 V |
| Aufnahmeleistung | 2,0 kW |
| Breite/Tiefe (Produkt) ca. | 1000 mm |
| Drehzahl (Haupt-)Sägeblatt | 4000 min-1 |
| Drehzahl Sägeblatt | 4000 min¯¹ |
| Durchmesser (Haupt-)Sägeblatt | 254 mm |
| Durchmesser Absaugstutzen oben | 30 mm |
| Durchmesser Absaugstutzen unten | 100 mm |
| Durchmesser Sägeblatt | 254 mm |
| Formatschiebeschlittenbreite | 250 mm |
| Formatschiebeschlittenlänge | 400 mm |
| Gesamt Anschlußwert |
|
| Gesamtleistung | 2,1 kW |
| Gewicht (netto) ca. |
|
| Höhe (Produkt) ca. | 1030 mm |
| Länge (Produkt) ca. | 1430 mm |
| Leistung Antriebsmotor | 1,5 kW |
| max. Ablängbreite links vom Sägeblatt |
|
| Max. Schnitthöhe 45° | 58 mm |
| Max. Schnitthöhe 90° | 80 mm |
| Motor Drehzahl | 2800 min¯¹ |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Sägeblattneigung | 45 ? 90° |
| Schalldruckpegel | 84.7 dB(A) |
| Schnittbreite mit Parallelanschlag | 680 mm |
| Stromart | AC |
| Tischbreite | 420 mm |
| Tischhöhe | 850 mm |
| Tischlänge | 635 mm |
