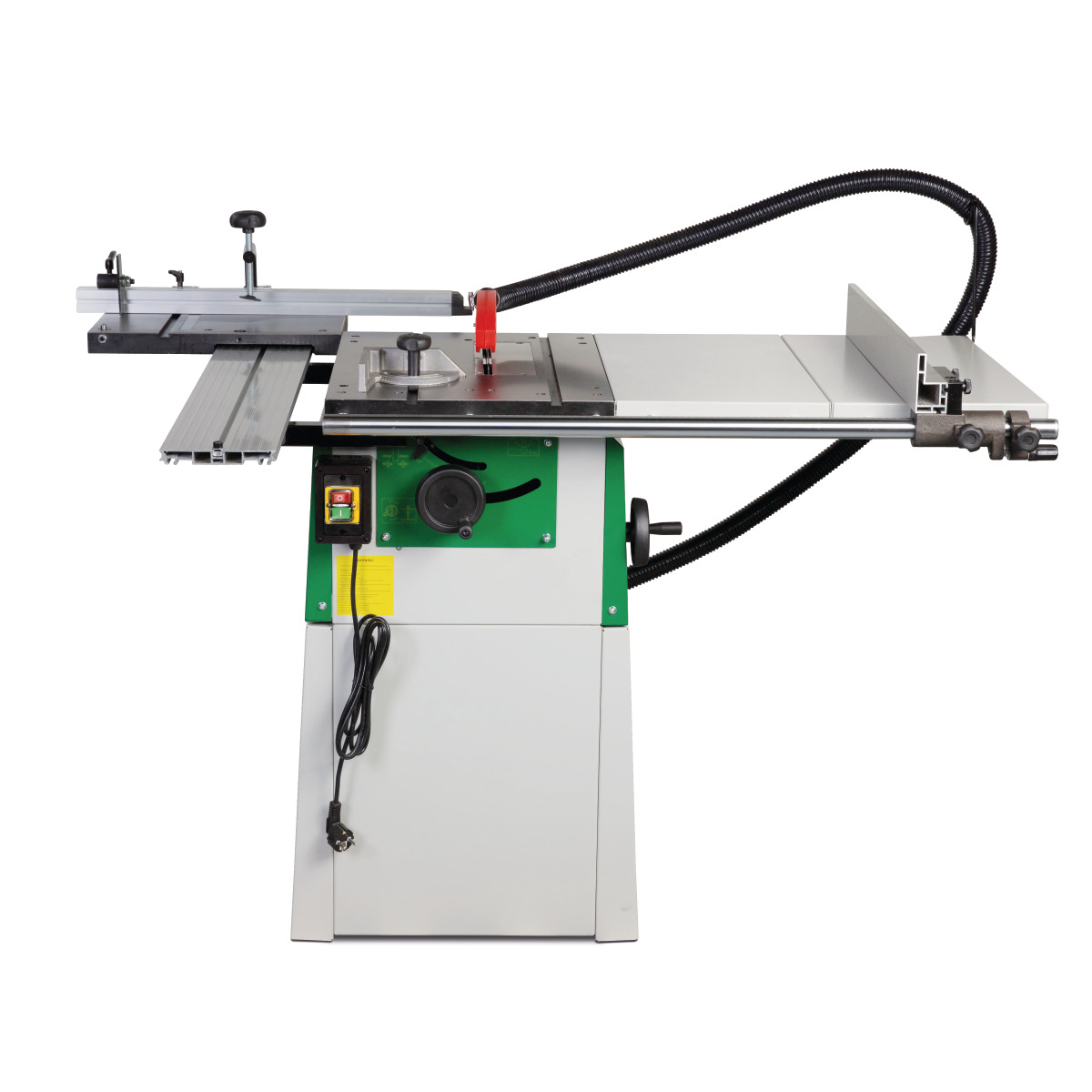

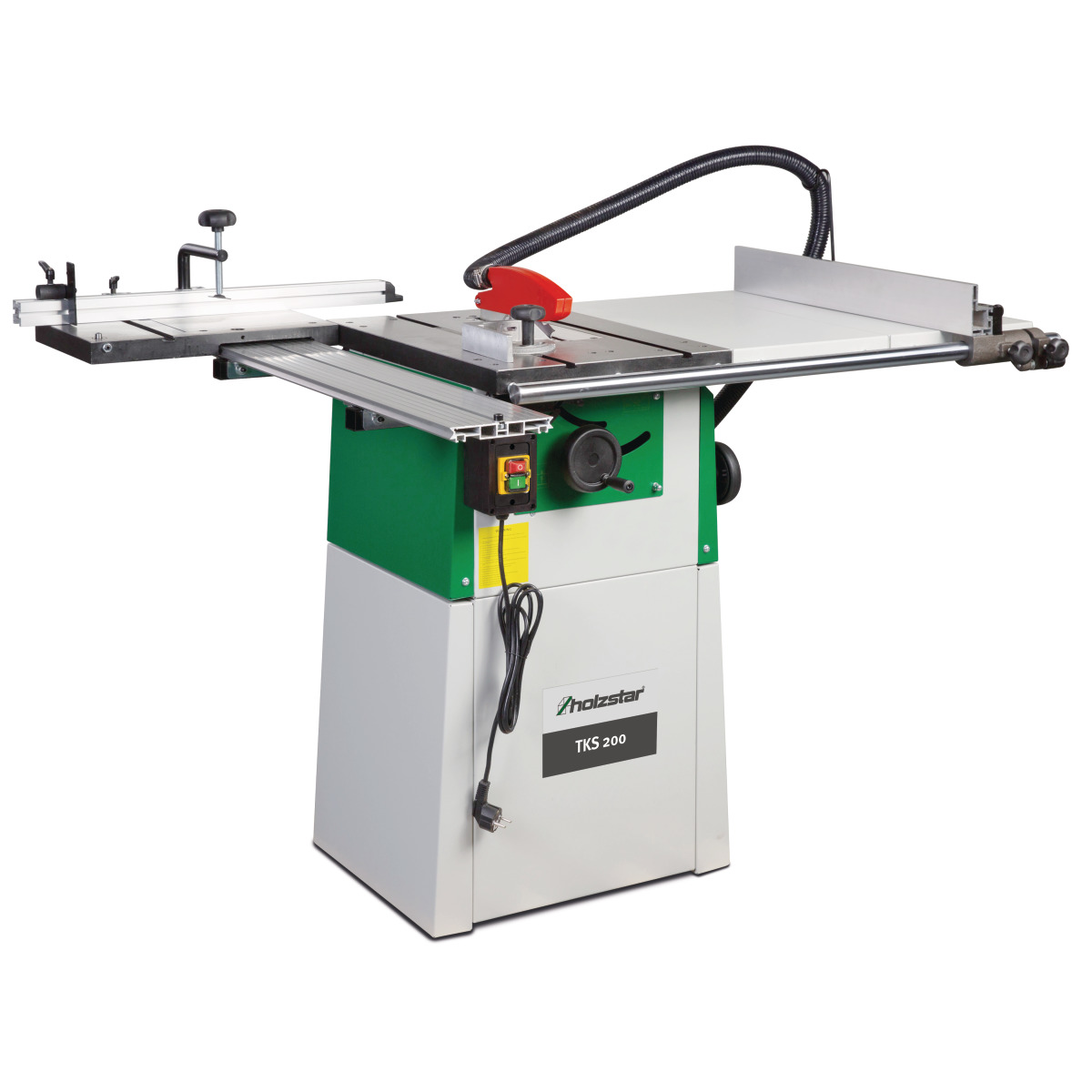

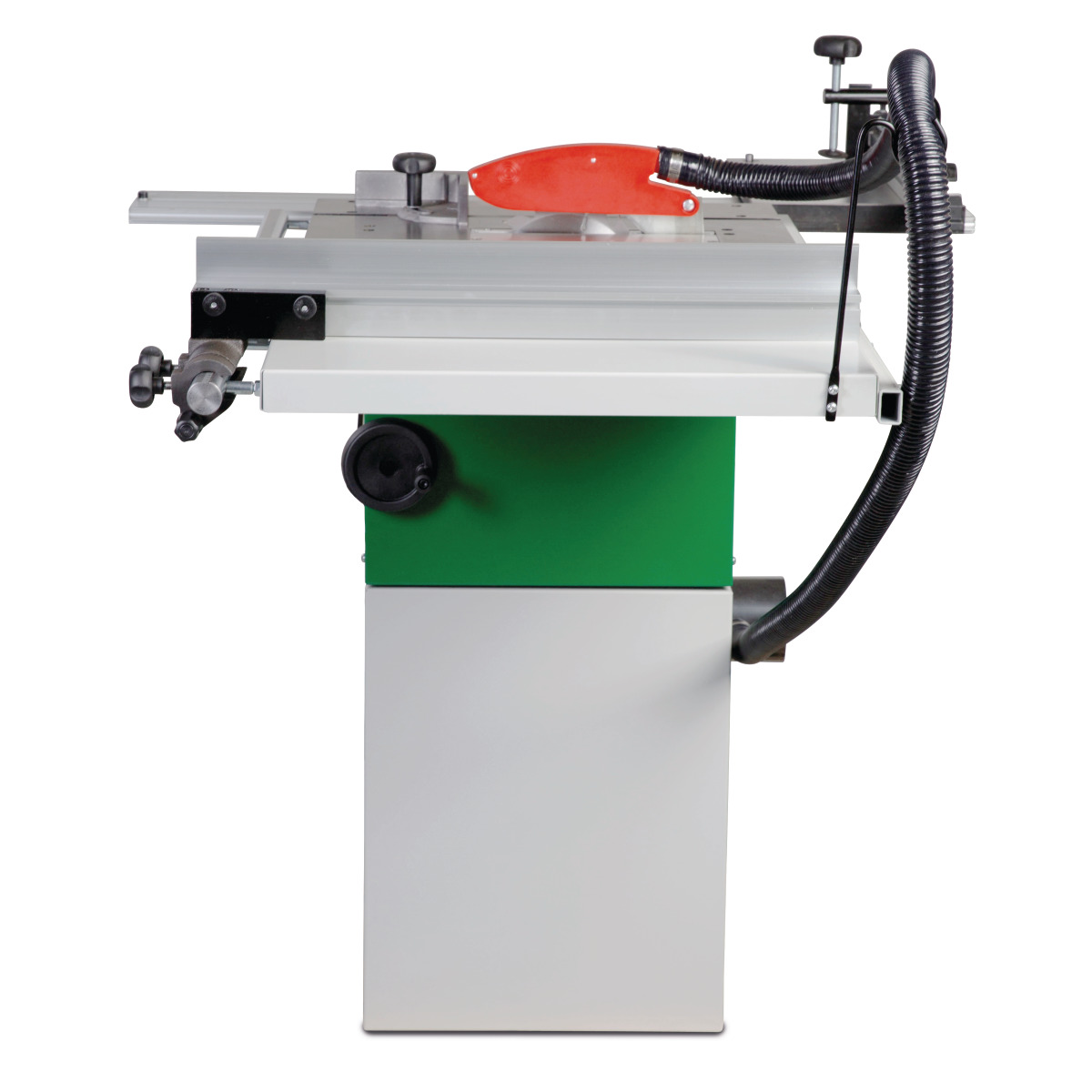

Détails
- Großdimensionierter Gusstisch
- Tischverbreiterung serienmäßig
- Sägeblattschwenkung von 90° bis -45° nach links, präzise, gradgenau und bequem verstellbar über Handrad und Skala

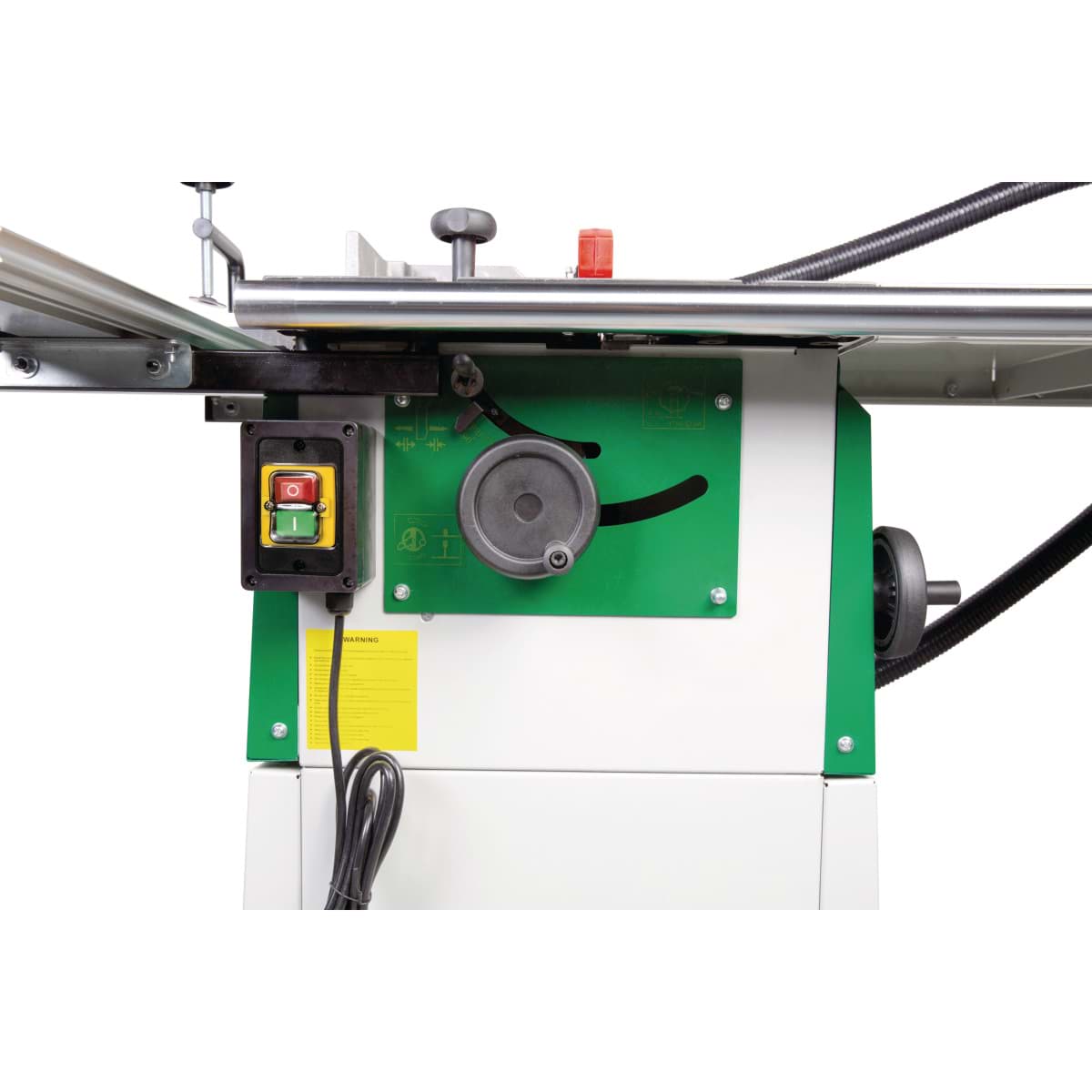

- Höhenverstellung des Sägeblatts über Handrad
- Stabile Aufhängung des Sägeaggregats vorne und hinten ermöglicht präzise Schnitte
- Leistungsstarker Motor mit thermischem Überlastschutz ausgestattet

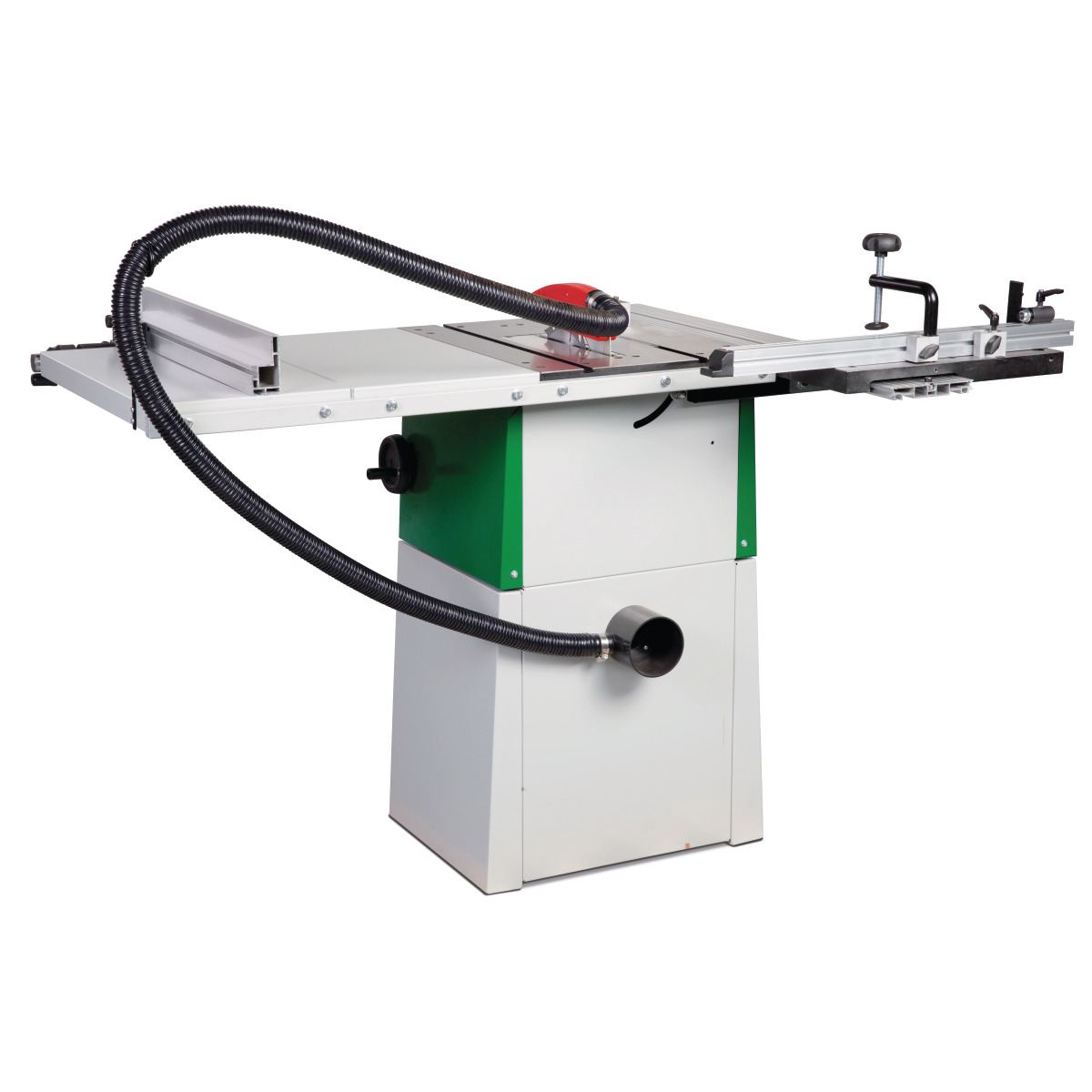

- Großer zentraler Absauganschluss Ø 100 mm
- Sägeblattschutzhaube mit Absauganschluss
- Unterbau

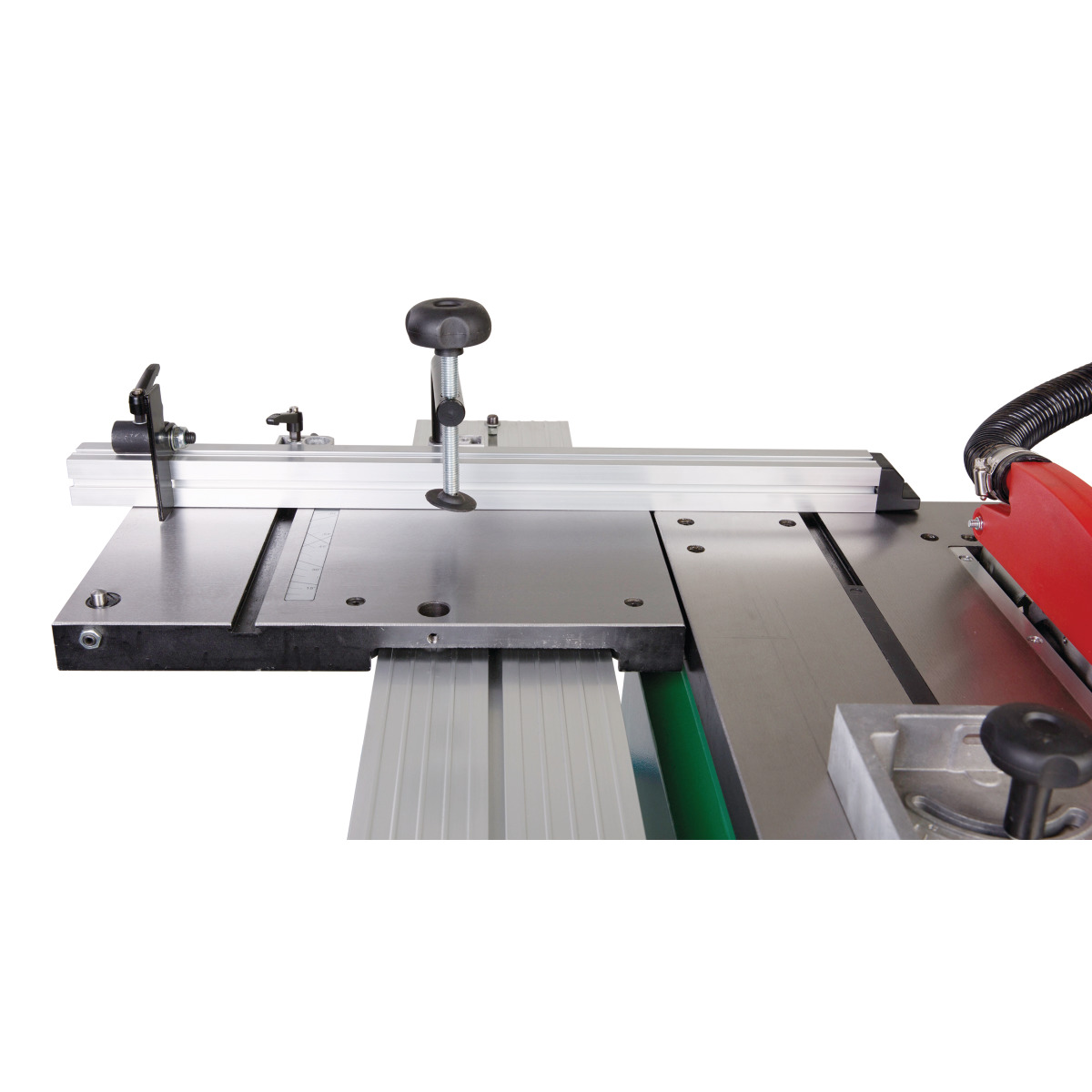

- Schiebetisch

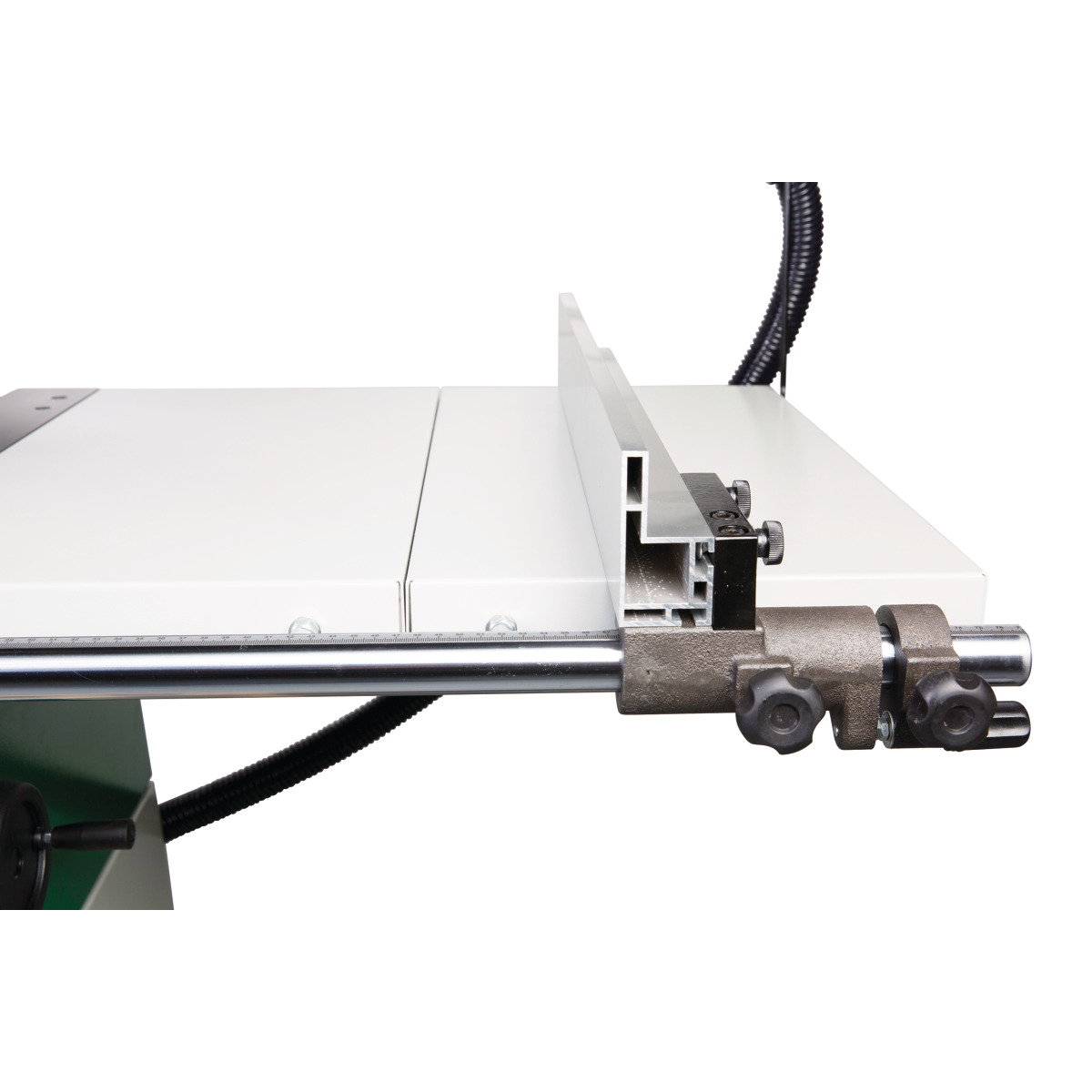

- Parallelanschlag

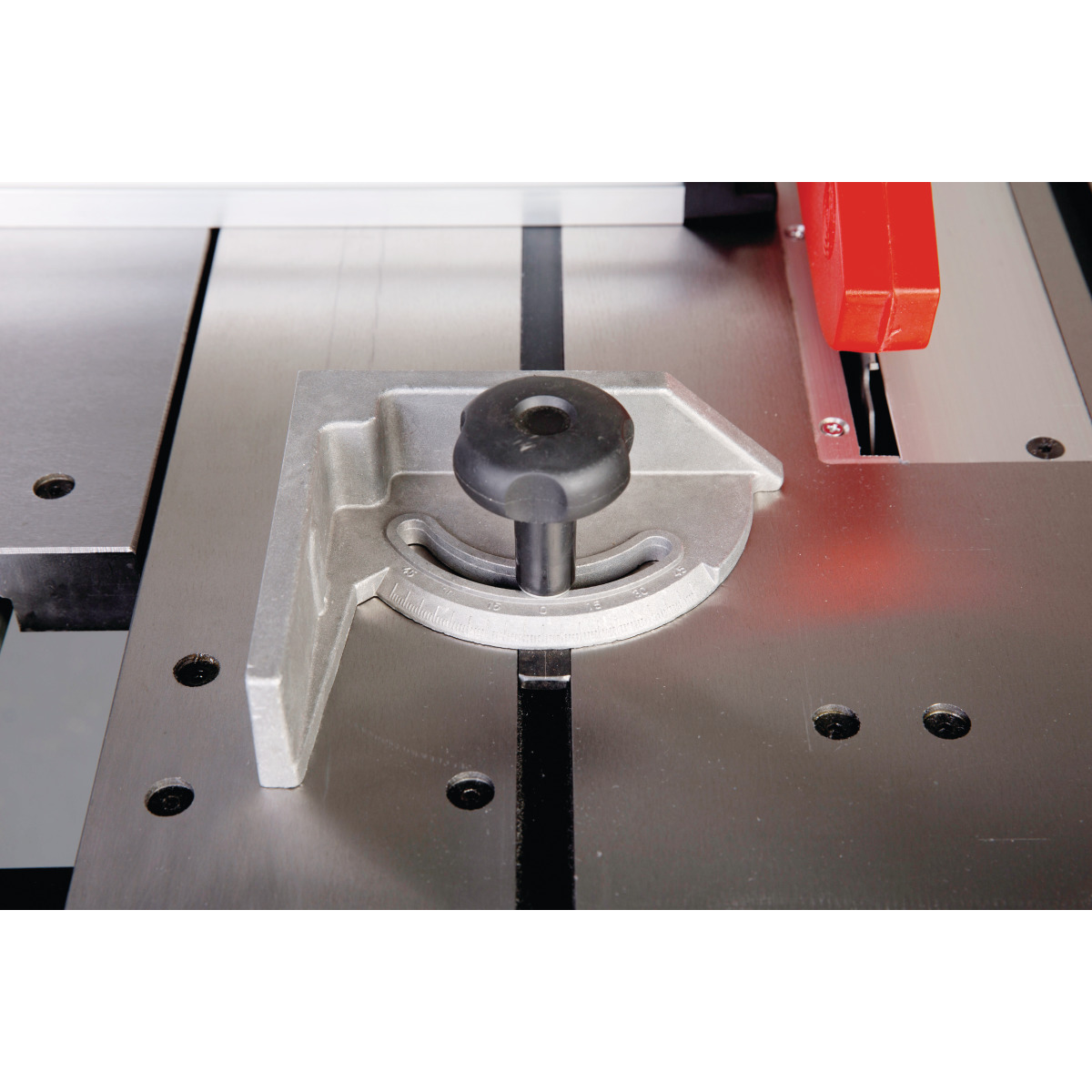

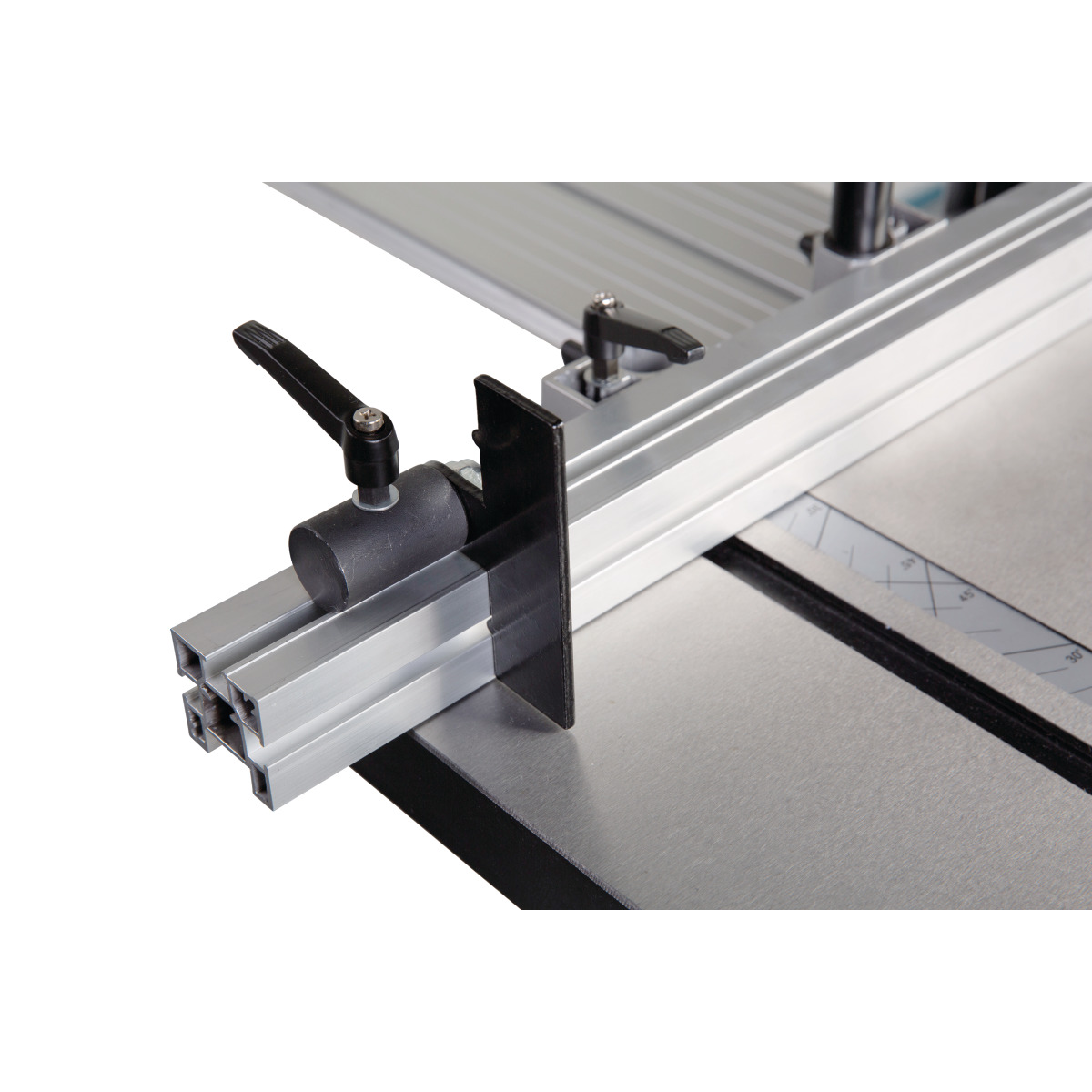

- Winkelanschlag
- Sägeblattschutzhaube mit Absaugschlauch
- Tischverbreiterung
- Sägeblatt 200 x 30 x 2,8 mm Z18
Spécifications produits
| Absaugstutzendurchmesser | 100 mm |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 30 mm |
| Anschlussspannung | 230 V |
| Aufnahmeleistung | 1,1 kW |
| Breite/Tiefe (Produkt) ca. | 1000 mm |
| Drehzahl (Haupt-)Sägeblatt | 4750 min-1 |
| Drehzahl Sägeblatt | 4750 min¯¹ |
| Durchmesser (Haupt-)Sägeblatt | 200 mm |
| Durchmesser Absaugstutzen oben | 30 mm |
| Durchmesser Absaugstutzen unten | 100 mm |
| Durchmesser Sägeblatt | 200 mm |
| Formatschiebeschlittenbreite | 250 mm |
| Formatschiebeschlittenlänge | 400 mm |
| Gesamt Anschlußwert |
|
| Gesamtleistung | 1,1 kW |
| Gewicht (netto) ca. |
|
| Höhe (Produkt) ca. | 1030 mm |
| Länge (Produkt) ca. | 1430 mm |
| Leistung Antriebsmotor | 0,75 kW |
| max. Ablängbreite links vom Sägeblatt |
|
| Max. Schnitthöhe 45° | 48 mm |
| Max. Schnitthöhe 90° | 60 mm |
| Motor Drehzahl | 2800 min¯¹ |
| Netzfrequenz | 50 Hz |
| Phase(n) | 1 Ph |
| Sägeblattneigung | 45 - 90 Grad |
| Schalldruckpegel | 78.5 dB(A) |
| Schnittbreite mit Parallelanschlag | 705 mm |
| Stromart | AC |
| Tischbreite | 400 mm |
| Tischhöhe | 870 mm |
| Tischlänge | 530 mm |
Ersatzteile
bestehend aus
Zubehör
Fabricant
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Règles de sécurité
Consignes générales de sécurité
• Tous les branchements électriques doivent être effectués par un électricien agréé
• Les machines ne peuvent être utilisées qu'avec des dispositifs de sécurité fonctionnels.
• Autoriser uniquement le personnel qualifié à utiliser la machine
• Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel qualifié.
• Ne travaillez jamais sous l'influence de maladies, de médicaments, de drogues ou d'alcool qui altèrent la concentration
• Avant d'effectuer des travaux d'entretien ou de réparation, les machines doivent toujours être débranchées de l'alimentation électrique.
• Portez des vêtements ajustés et retirez tout objet qui pourrait s'emmêler dans les machines.
• Utiliser des pièces de rechange et des accessoires d'origine
• Gardez les parties du corps éloignées des pièces mobiles des machines.
• En cas de dysfonctionnement ou d'anomalies particulières, le fonctionnement doit être immédiatement arrêté jusqu'à ce que la cause soit clarifiée et que l'erreur soit corrigée.
• Évitez de surcharger les machines. Travaillez toujours dans la plage de performances approuvée (données techniques)
• Assurez-vous toujours que personne ne se trouve dans les zones dangereuses des machines.
• Avant d'utiliser les machines, assurez-vous que les dispositifs de sécurité fonctionnent correctement
• Lisez le mode d'emploi et familiarisez-vous avec les dispositifs de sécurité.
• Gardez la zone de travail propre et bien rangée pour minimiser les risques.
• N'apportez aucune modification aux machines
• Portez une protection auditive pour protéger votre audition
• Portez des gants de sécurité appropriés lorsque vous manipulez des produits chimiques ou des objets pointus.
• Portez des chaussures de sécurité appropriées pour protéger vos pieds
• Portez des vêtements de sécurité appropriés
• Assurez-vous d'observer et de suivre toutes les instructions de sécurité marquées sur le produit ou incluses avec le produit.
