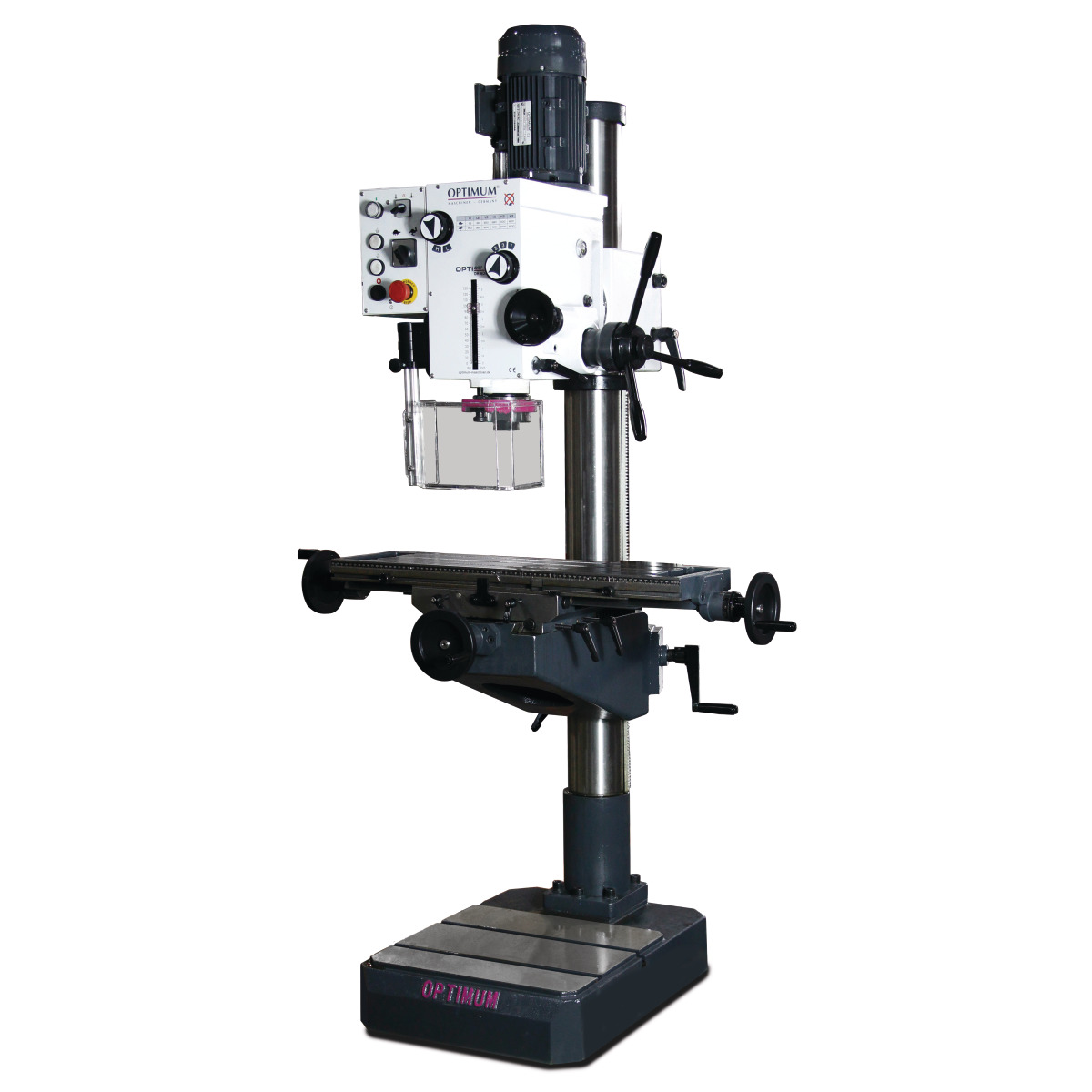

Détails
- Schwere, massive Gussausführung

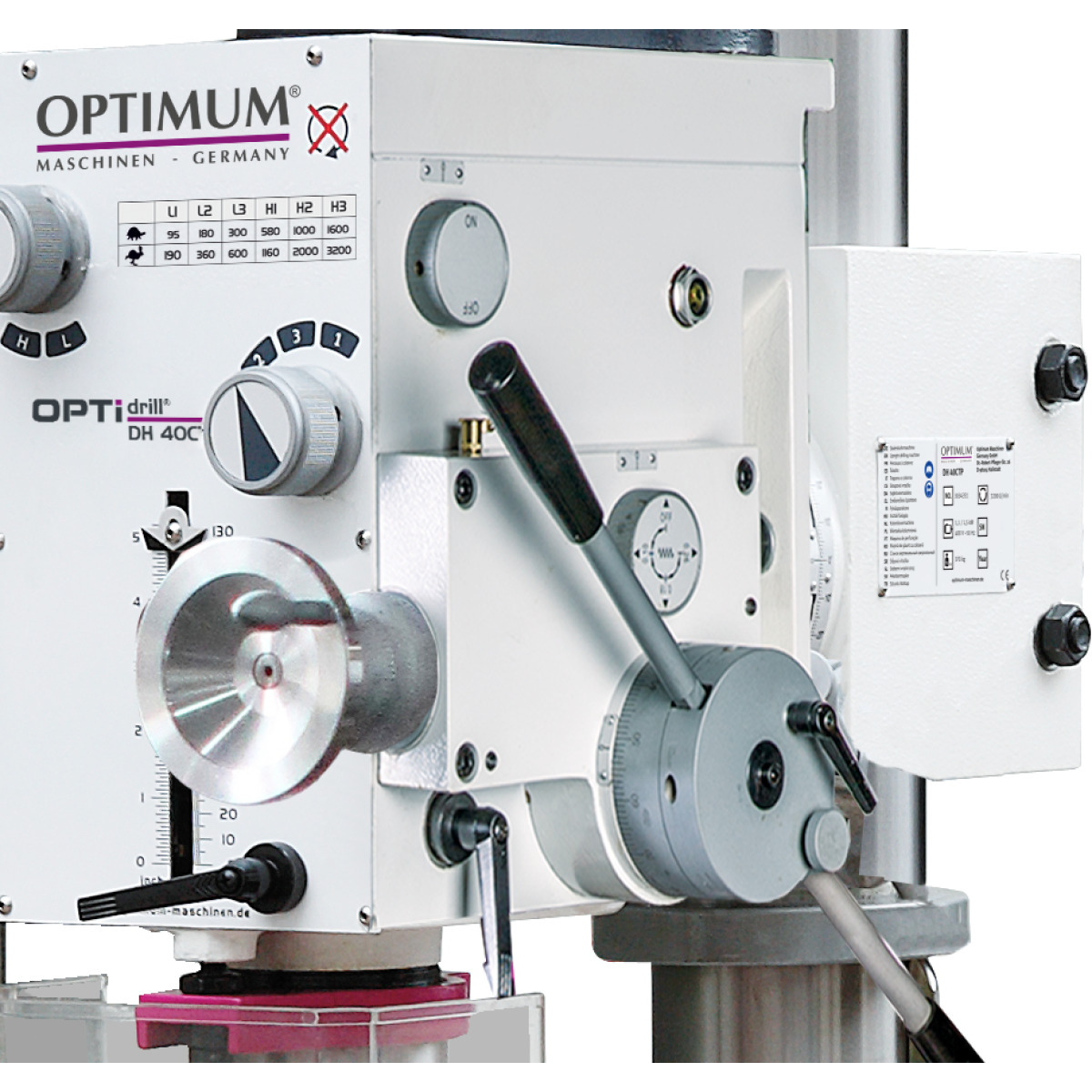

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich von 95 - 3.200 min-1
- Zweistufiger Qualitäts-Industrieelektromotor

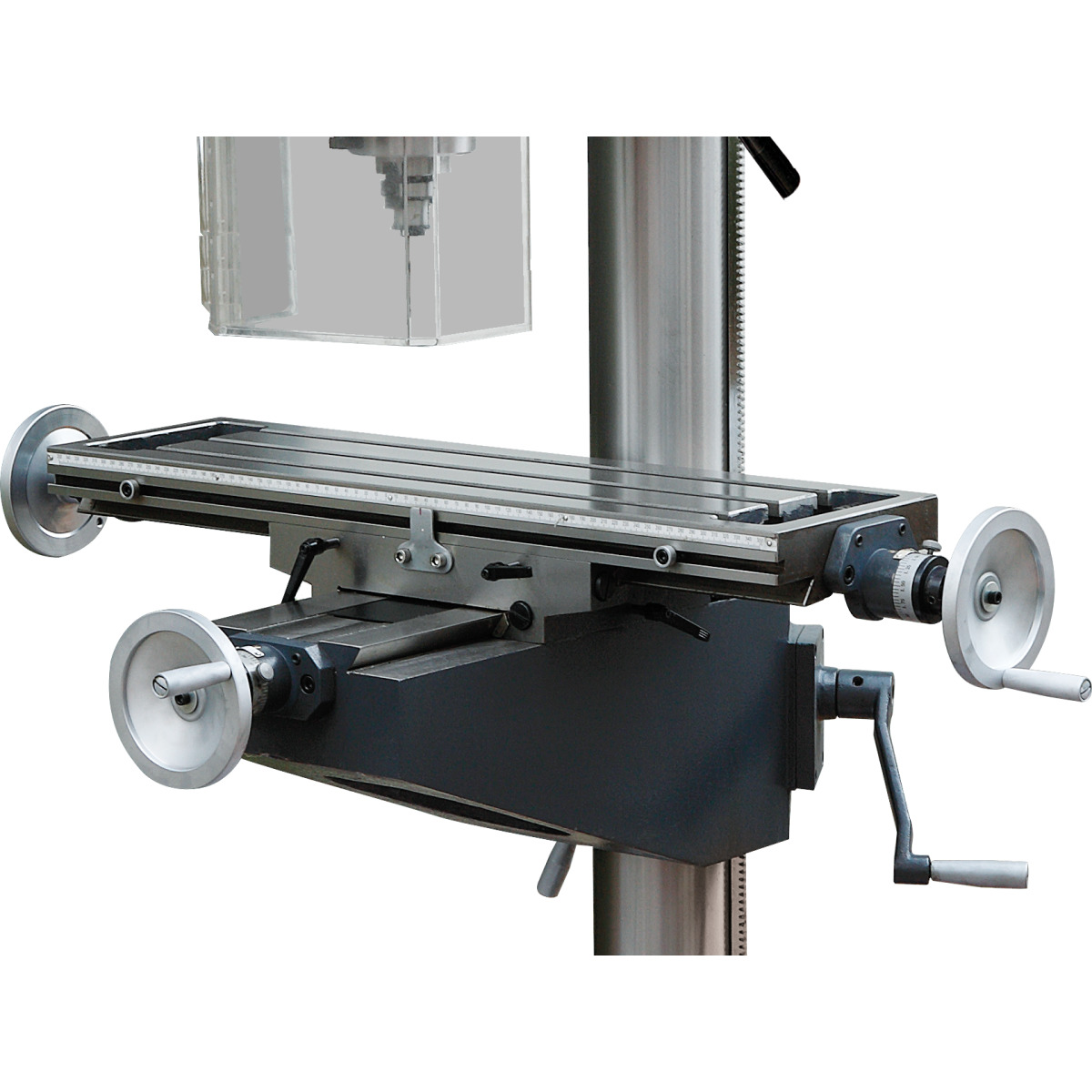

- Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch

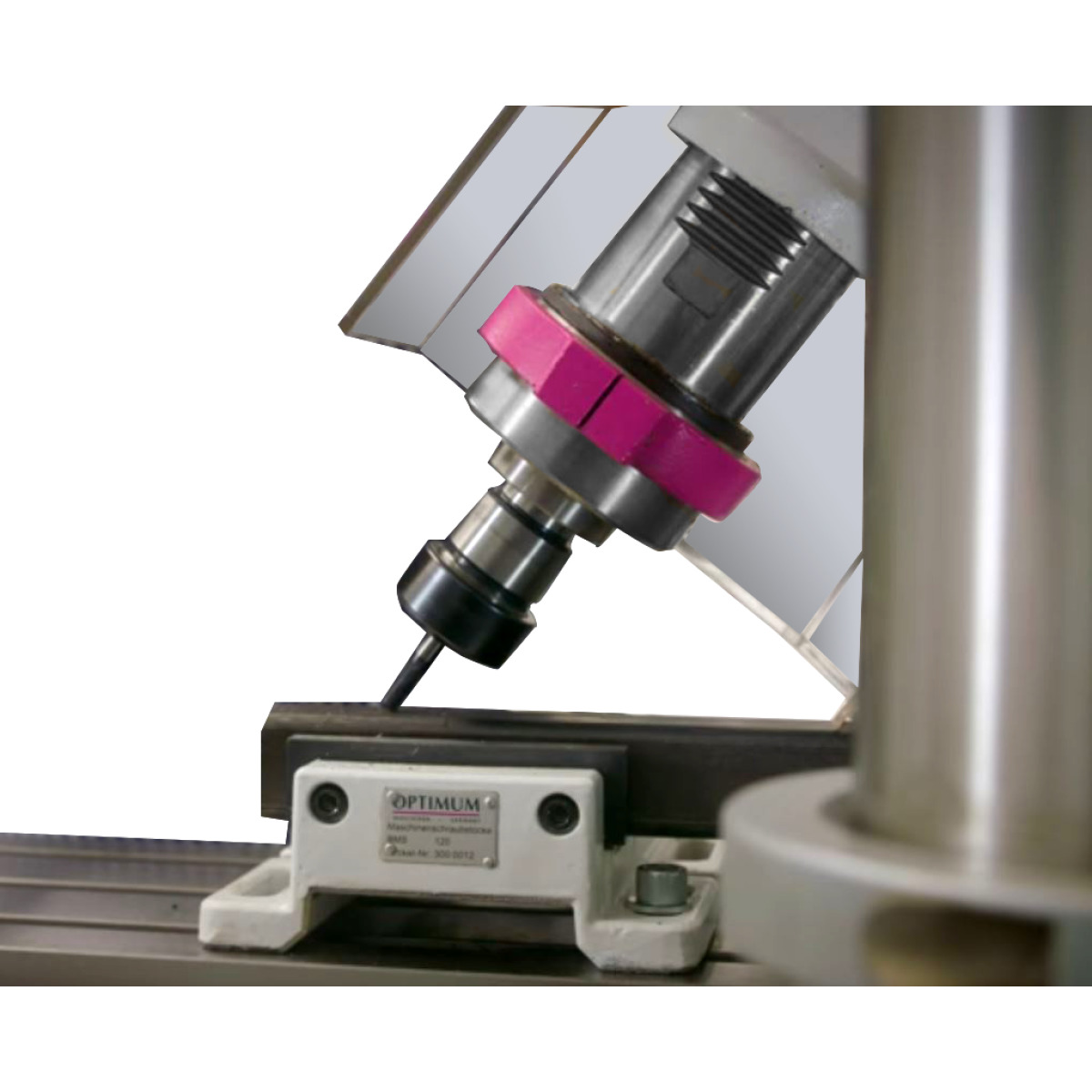

- Getriebekopf und Tisch können in der Höhe verstellt werden
- Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
- Massive, präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Rechts-/Linkslauf
- Bohrtiefenanschlag
- Gewindeschneidfunktion
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- T-Nutensteine
- Adapter MK 4-MK 3
- Aufnahmedorn MK 4 / B16
- Bedienwerkzeug
Spécifications produits

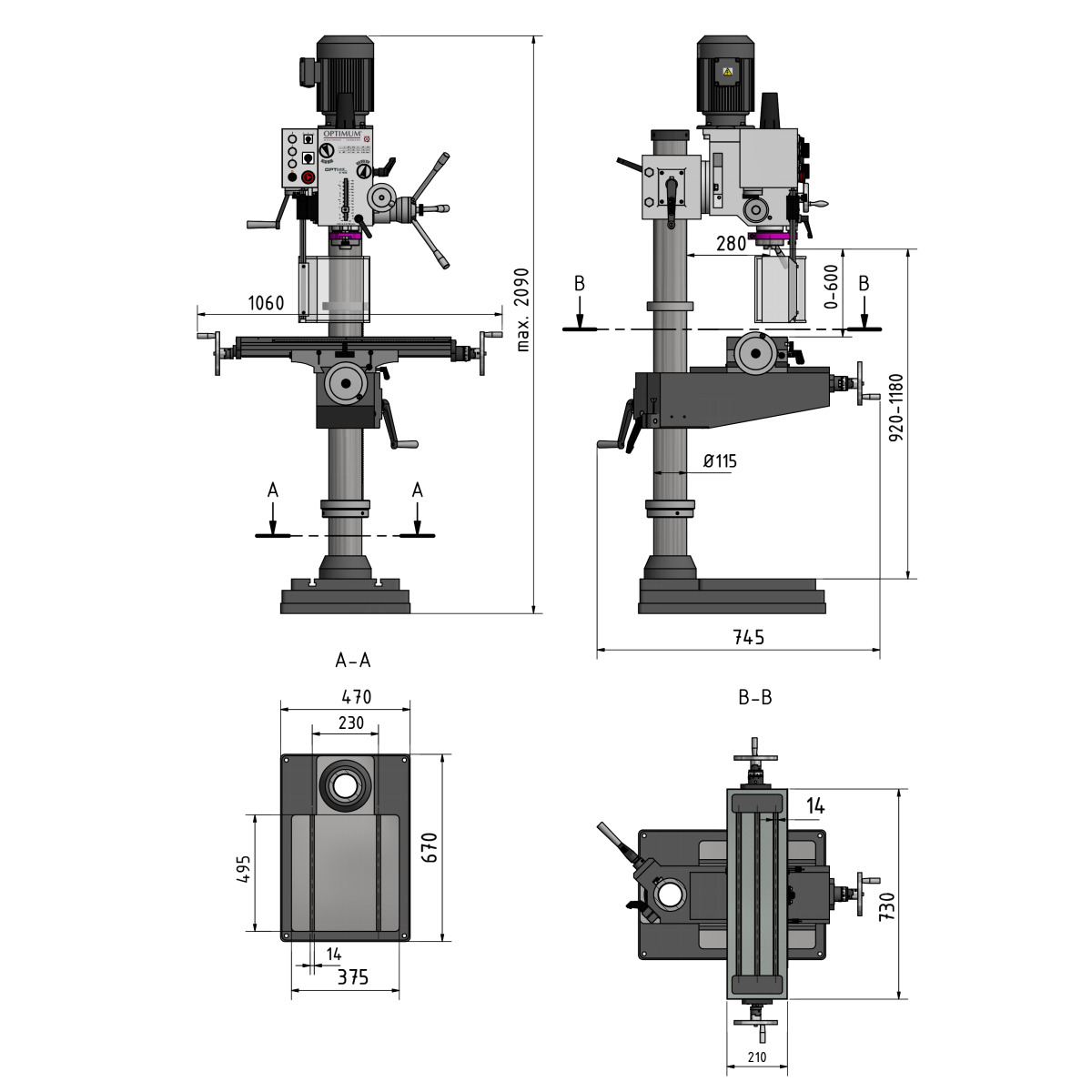

| Abstand Spindel - Bohrtisch max. | 600 mm |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1180 mm |
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 2 x 6 Stufen |
| Anzugsstange | M 16 |
| Ausladung | 280 mm |
| Bohrkopf Drehung | 360 ° |
| Bohrkopf Höhenverstellung | 260 mm |
| Bohrkopf Neigung | 45 ° |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Bohrtisch Arbeitsfläche Breite | 210 mm |
| Bohrtisch Arbeitsfläche Länge | 730 mm |
| Bohrtisch T-Nuten Abstand | 63 mm |
| Bohrtisch T-Nuten Anzahl | 3 |
| Bohrtisch T-Nuten Größe | 14 mm |
| Breite/Tiefe (Produkt) ca. | 745 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Drehzahlbereich | 95 – 3200 min¯¹ |
| Gewicht (netto) ca. | 370 kg |
| Gewicht (Netto) ca. | 370 kg |
| Gewindeschneiden Stahl (S235JR) | M 16 |
| Höhe (Produkt) ca. | 2090 mm |
| Länge (Produkt) ca. | 1060 mm |
| Leistung Antriebsmotor | 1,1 / 1,5 kW |
| Maschinenfuß Arbeitsfläche Breite | 375 mm |
| Maschinenfuß Arbeitsfläche Länge | 495 mm |
| Maschinenfuß Breite | 470 mm |
| Maschinenfuß Länge | 670 mm |
| Maschinenfuß T-Nuten Abstand | 230 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 14 mm |
| Messerkopfgröße max. | 76 mm |
| Netzfrequenz | 50 Hz |
| Pinolendurchmesser | 75 mm |
| Pinolenhub | 120 mm |
| Pinolenvorschub | manuell |
| Säulendurchmesser | 115 mm |
| Schaftfräsergröße max. | 25 mm |
| Spindelaufnahme | MK 4 |
| Traglast Bohrtisch | 50 kg |
| Verfahrweg X-Achse manuell | 480 mm |
| Verfahrweg Y-Achse manuell | 180 mm |
| Verfahrweg Z-Achse manuell | 560 mm |
