Détails
- Arbeitstisch aus stark verripptem Grauguss und Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten

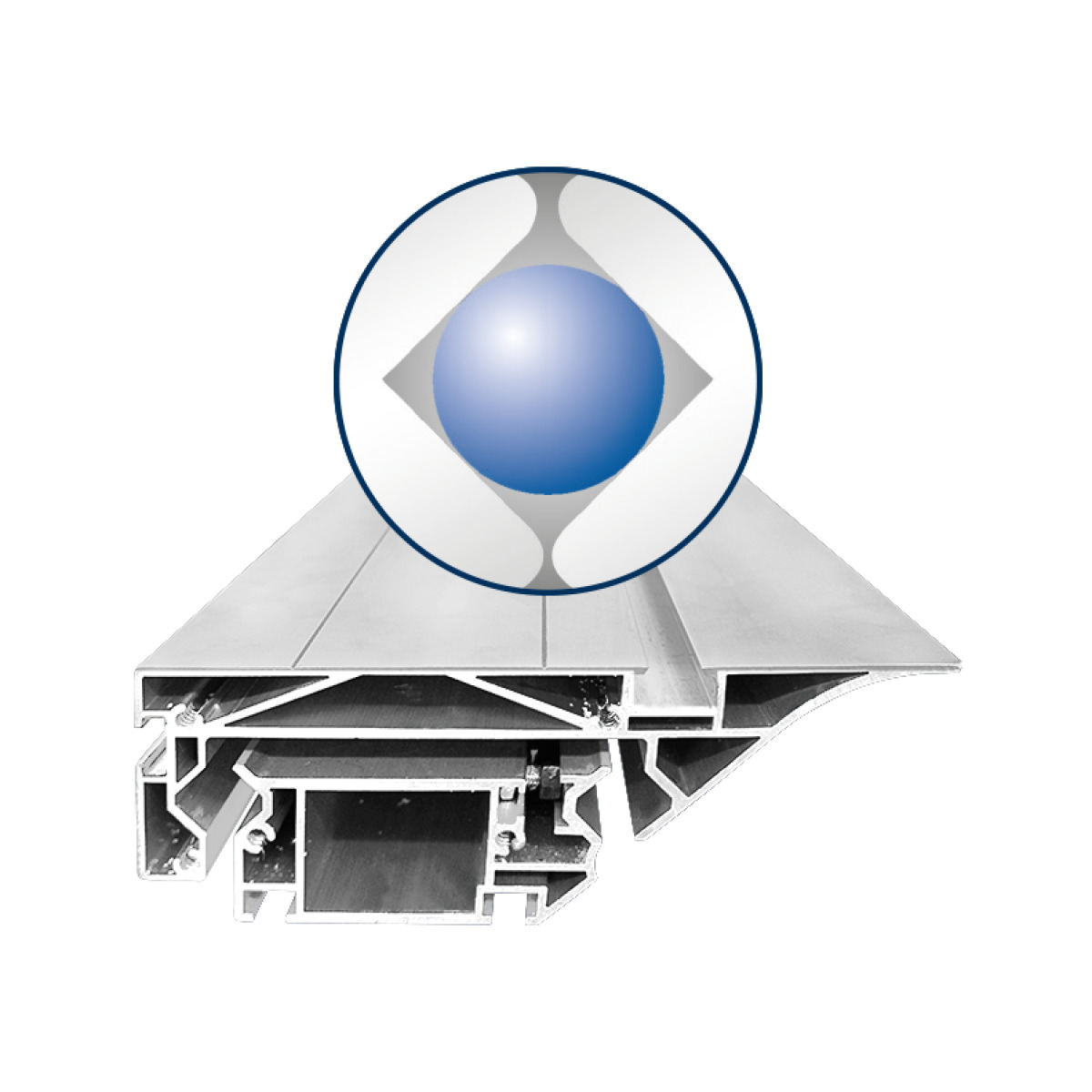

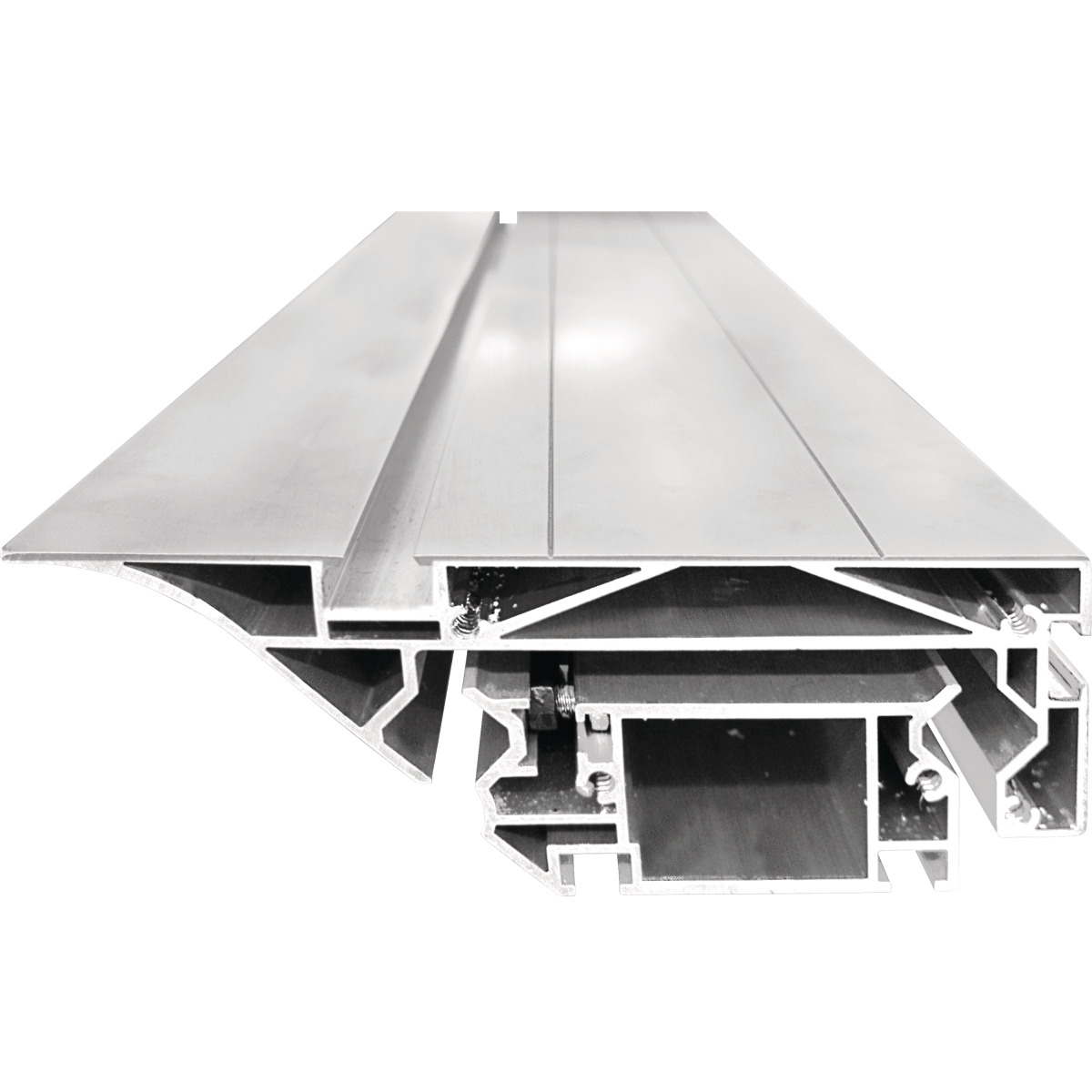

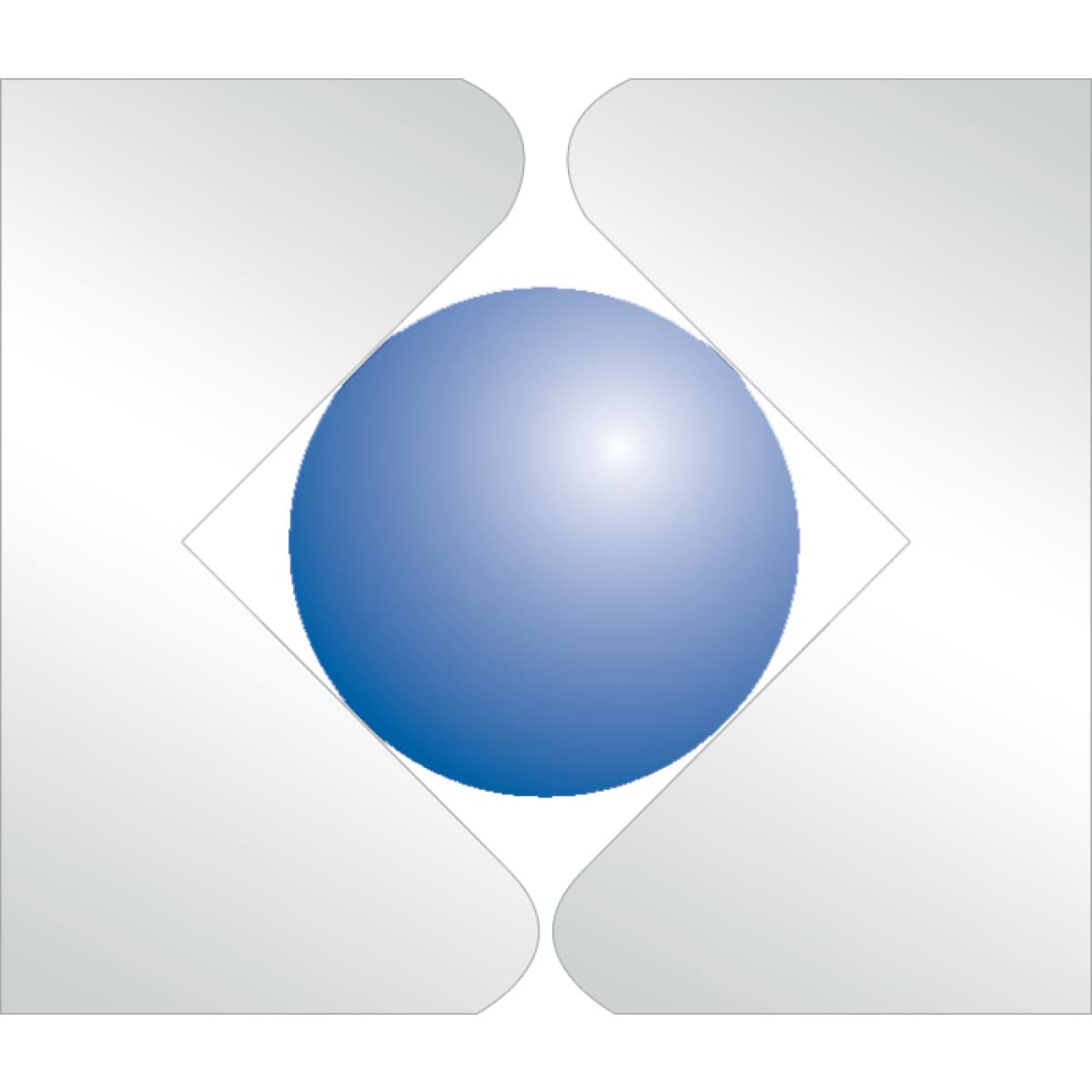

- Einzigartig in dieser Leistungsklasse: Format-Schiebeschlitten aus eloxiertem Aluminium für höchste Schnittpräzision
- Schnittebene direkt am Sägeblatt

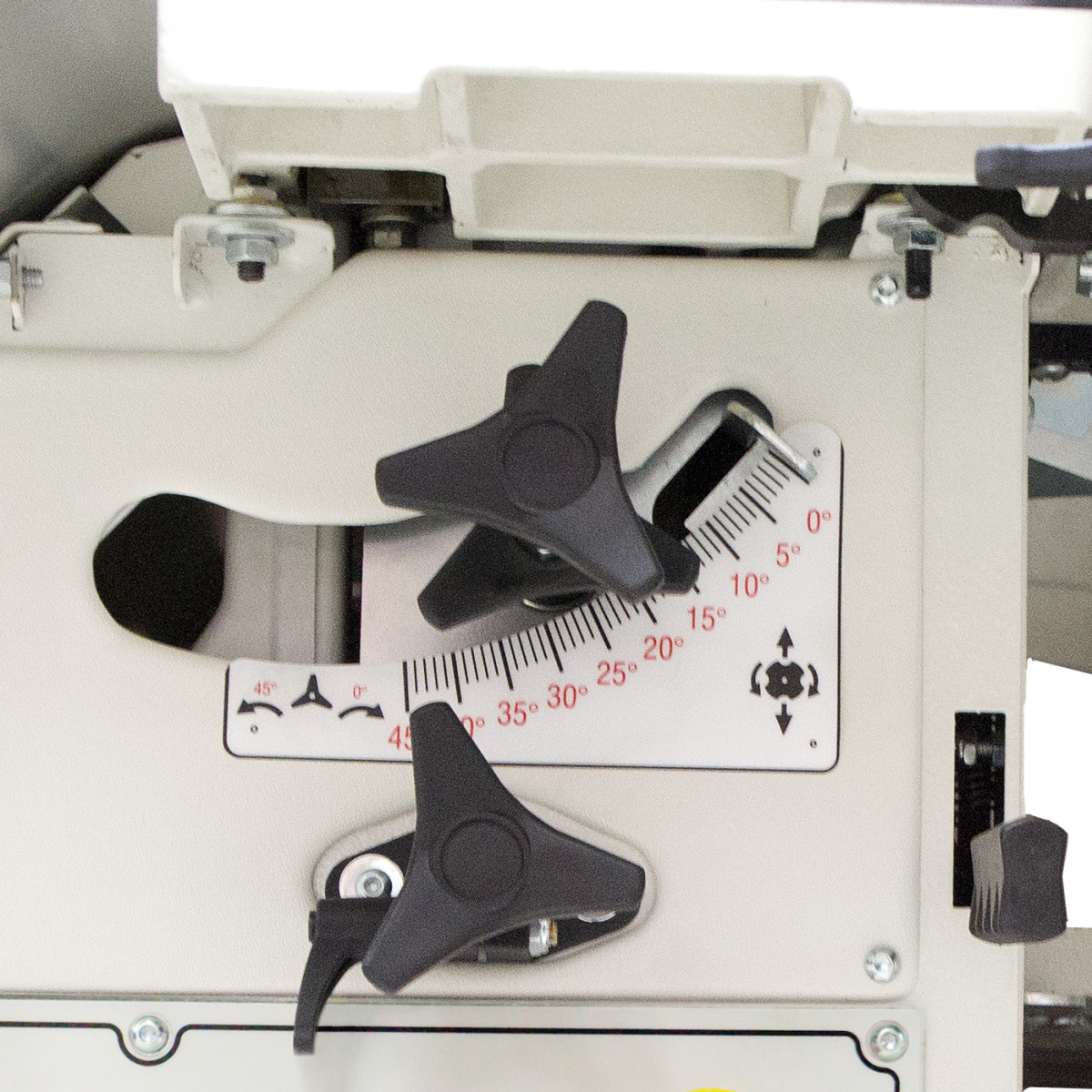

- Schwenkbares Sägeblatt von 90° - 45°

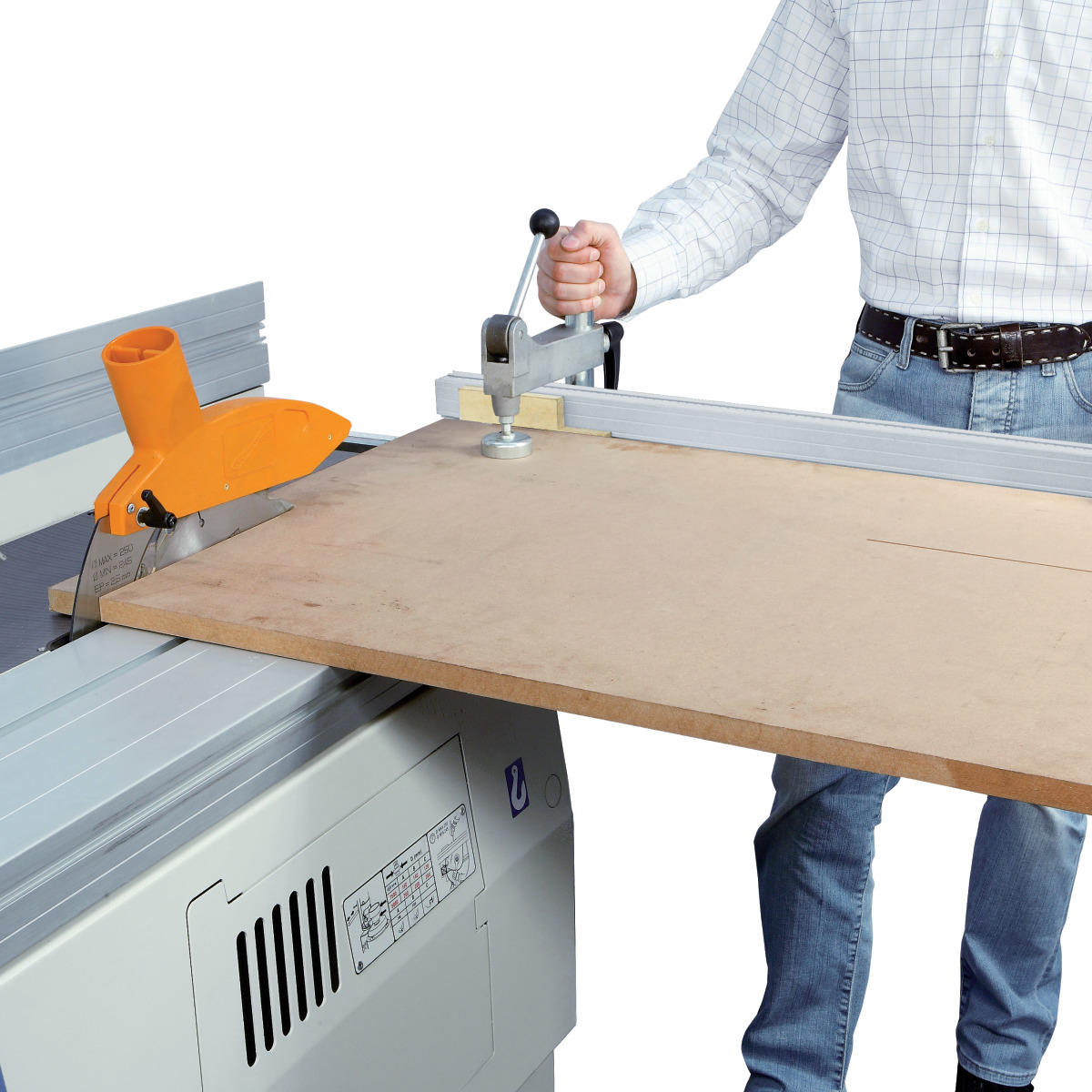

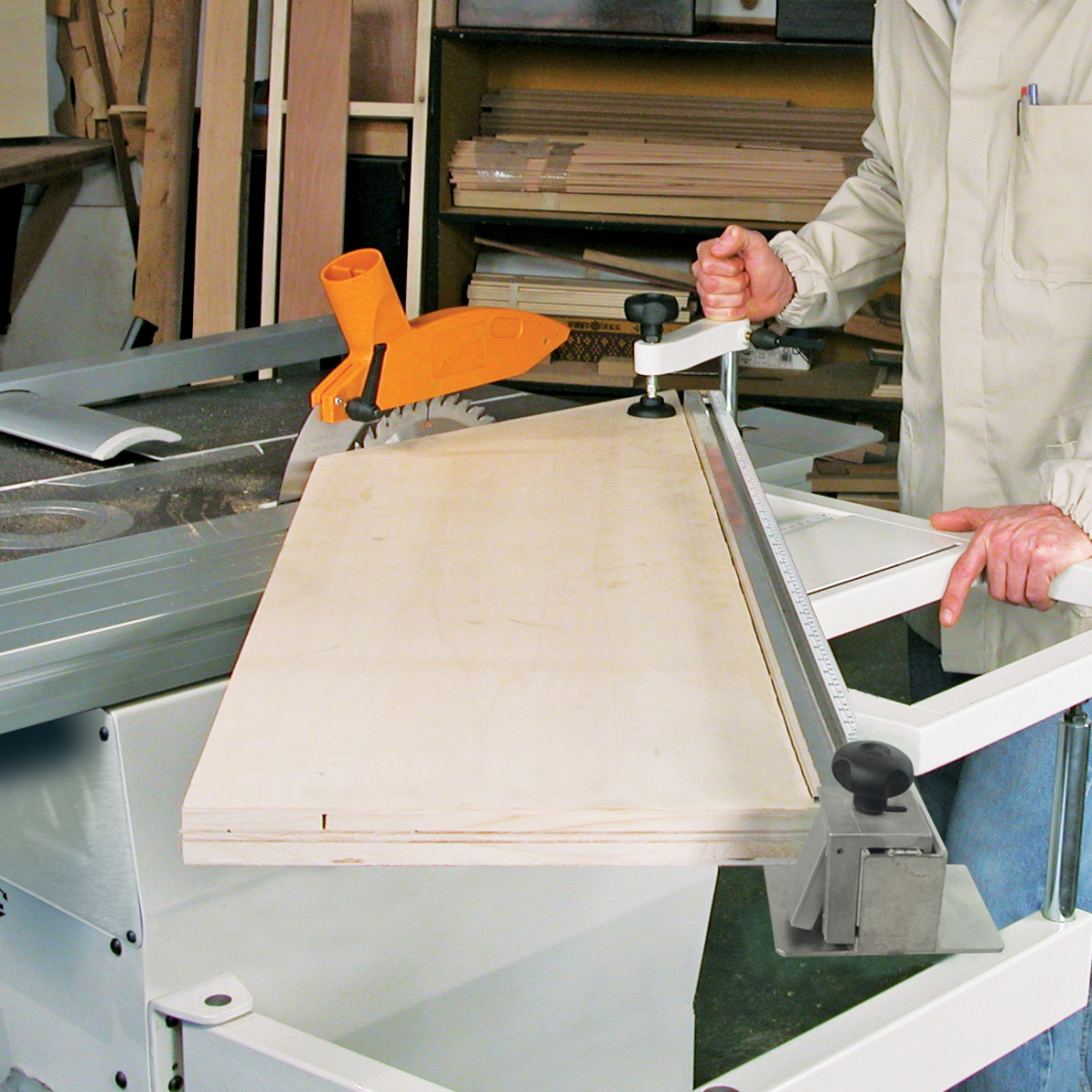

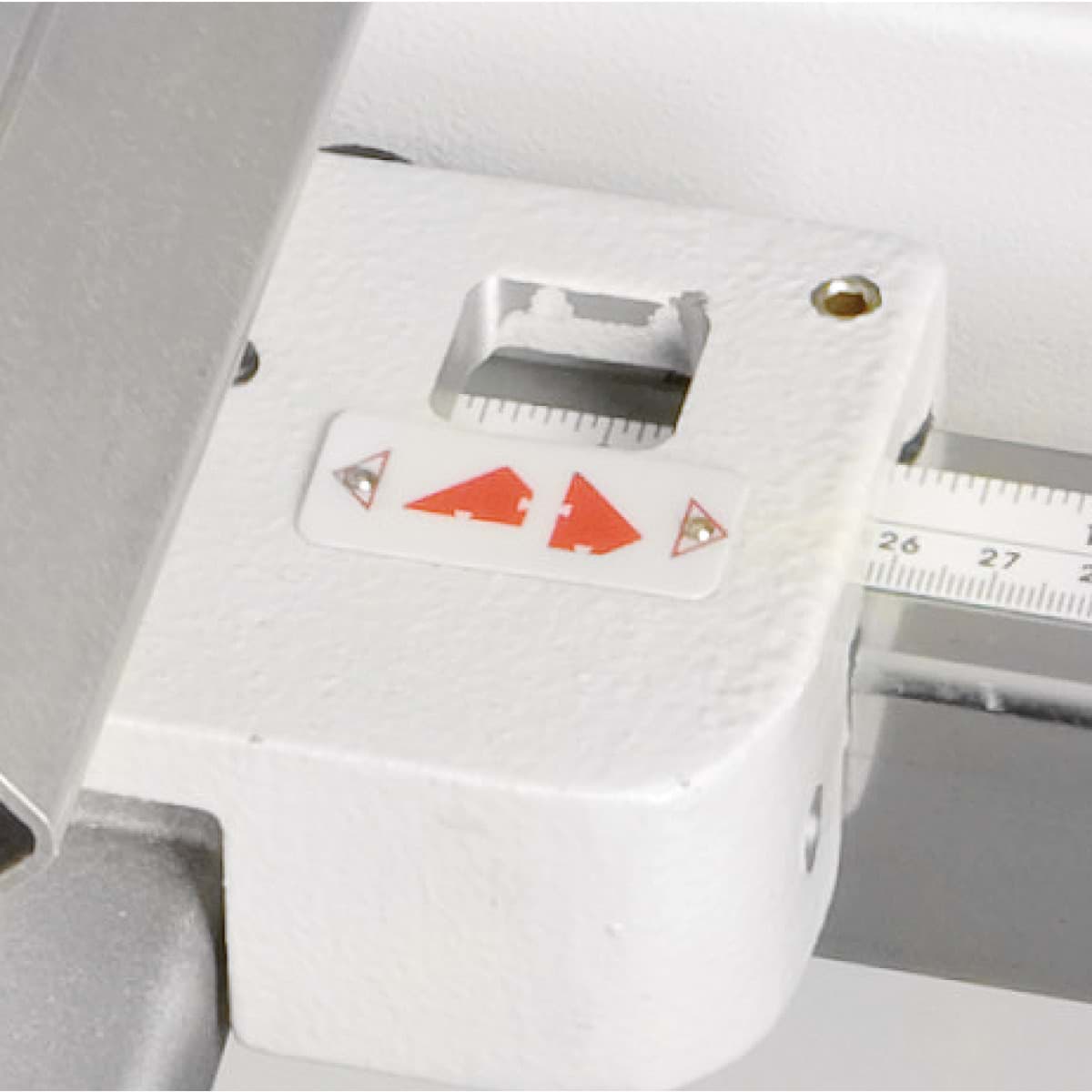

- Besäumrahmen mit Aluminium-Ablänganschlag und verstellbarem Anschlagbacken für Platten und große Werkstücke

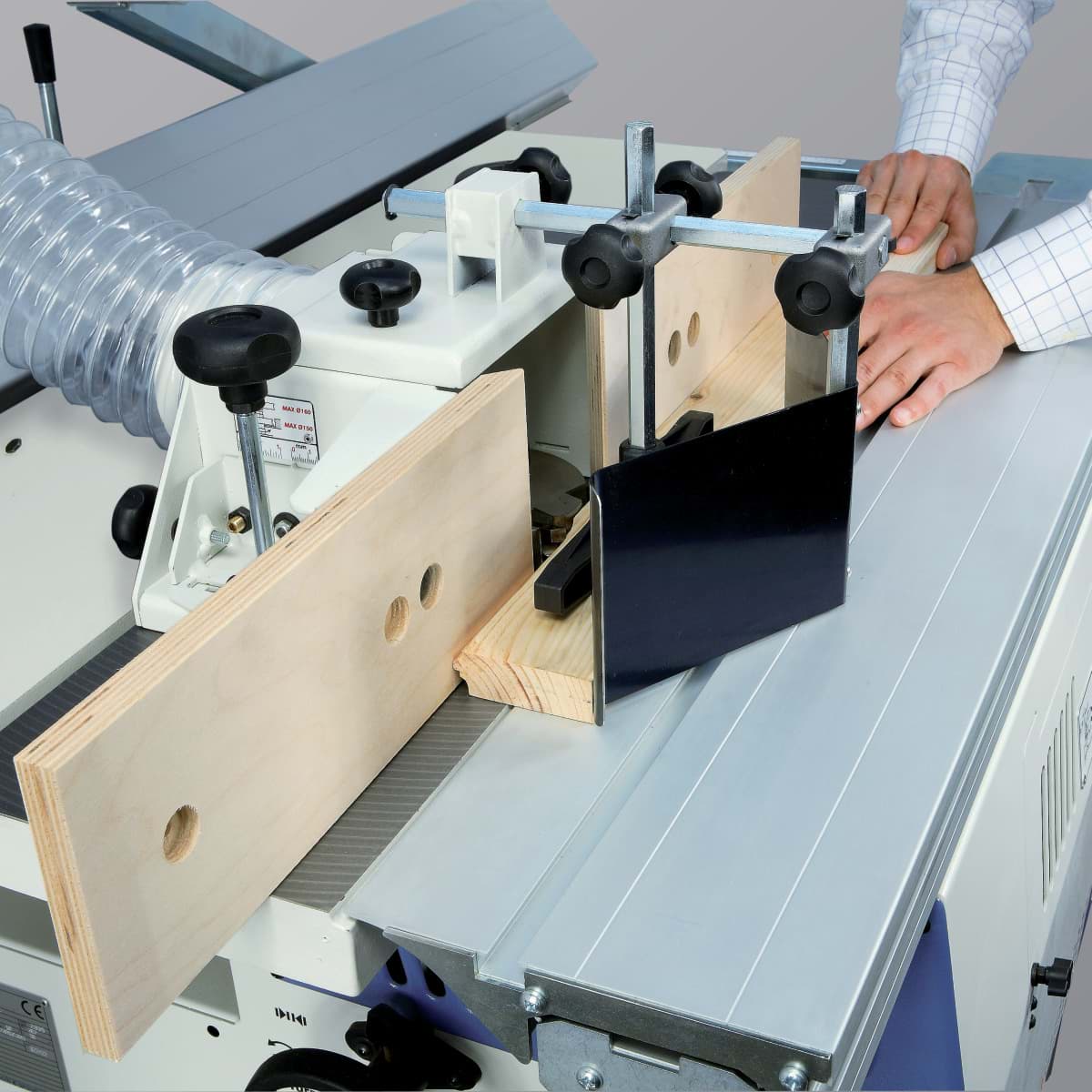

- Frässchutzhaube zum Profilieren
- Zwei unabhängige Motoren für jedes Arbeitsaggregat
Spécifications produits
| Abmessungen Formatschiebeschlitten | 201 x 70 x 1140 mm |
|---|---|
| Abmessungen Guss-Arbeitstisch | 1040 x 224 mm |
| Absaugstutzen-Ø | 120 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschlussspannung | 400 V |
| Besäumlänge | 1200 mm |
| Besäumrahmen | mit winkelverstellbarem Ablänganschlag mit einem Klappansch |
| Drehzahl | 4000 min-1 |
| Drehzahl (Haupt-)Sägeblatt | 4000 min?¹ |
| Drehzahlen | 5000/7500 min-1 |
| Durchmesser (Haupt-)Sägeblatt | 250 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Eloxierter Aluminium-Formatschiebeschlitten | ? |
| Exzenterspanner | ? |
| Formatschiebeschlittenbreite | 201 mm |
| Formatschiebeschlittenhöhe | 70 mm |
| Formatschiebeschlittenlänge | 1140 mm |
| Fräsanschlag | mit Holzanschlagbacken |
| Gewicht (netto) ca. | 190 kg |
| Gewicht (Netto) ca. | 190 kg |
| Gewicht ca. | 190 kg |
| Höhenverstellung der Spindel | manuell |
| Höhenverstellung des Sägeblatts | manuell |
| Leistung Antriebsmotor | 2 x 1,8 kW |
| max. Ablängbreite links vom Sägeblatt | 1200 mm |
| Max. Ablängbreite links vom Sägeblatt | 1200 mm |
| max. Sägeblatt-Ø mit/ohne Vorritz | 250 mm |
| Max. Sägeblattüberstand 45° | 40 mm |
| Max. Sägeblattüberstand 90° | 67 mm |
| Max. Schnitthöhe 45° | 60 mm |
| Max. Schnitthöhe 90° | 75 mm |
| max. Schnitthöhe bei 90°/45° | 75 / 60 mm |
| max. Werkzeug-Ø | 160 mm |
| max. Zapfenwerkzeug-Ø | 200 mm |
| Motorleistung 400 V/50 Hz/S6 40% | 2 x 1,8 kW |
| Neigungsverstellung des Sägeblatts | manuell |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 75 mm |
| Nutzlänge Spindel | 75 mm |
| Säge-Parallelanschlag | ? |
| Sägeblattneigung | 90 – 45 ° |
| Sägeblattschwenkung | 90 - 45 ° |
| Schnittbreite | 700 mm |
| Schnittbreite mit Parallelanschlag | 700 mm |
| Spindel-Ø | 30 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahlen | 5000/7500 min?¹ |
| Spindelschwenkung | keine |
| Tischbreite | 224 mm |
| Tischlänge | 1040 mm |
| Tischverbreiterung | ? |
| Werkzeugdurchmesser max. | 160 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 200 mm |
Zubehör
obligatorisch
Fabricant
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Règles de sécurité
Consignes générales de sécurité
• Tous les branchements électriques doivent être effectués par un électricien agréé
• Les machines ne peuvent être utilisées qu'avec des dispositifs de sécurité fonctionnels.
• Autoriser uniquement le personnel qualifié à utiliser la machine
• Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel qualifié.
• Ne travaillez jamais sous l'influence de maladies, de médicaments, de drogues ou d'alcool qui altèrent la concentration
• Avant d'effectuer des travaux d'entretien ou de réparation, les machines doivent toujours être débranchées de l'alimentation électrique.
• Portez des vêtements ajustés et retirez tout objet qui pourrait s'emmêler dans les machines.
• Utiliser des pièces de rechange et des accessoires d'origine
• Gardez les parties du corps éloignées des pièces mobiles des machines.
• En cas de dysfonctionnement ou d'anomalies particulières, le fonctionnement doit être immédiatement arrêté jusqu'à ce que la cause soit clarifiée et que l'erreur soit corrigée.
• Évitez de surcharger les machines. Travaillez toujours dans la plage de performances approuvée (données techniques)
• Assurez-vous toujours que personne ne se trouve dans les zones dangereuses des machines.
• Avant d'utiliser les machines, assurez-vous que les dispositifs de sécurité fonctionnent correctement
• Lisez le mode d'emploi et familiarisez-vous avec les dispositifs de sécurité.
• Gardez la zone de travail propre et bien rangée pour minimiser les risques.
• N'apportez aucune modification aux machines
• Portez une protection auditive pour protéger votre audition
• Portez des gants de sécurité appropriés lorsque vous manipulez des produits chimiques ou des objets pointus.
• Portez des chaussures de sécurité appropriées pour protéger vos pieds
• Portez des vêtements de sécurité appropriés
• Assurez-vous d'observer et de suivre toutes les instructions de sécurité marquées sur le produit ou incluses avec le produit.
