Détails
- Zum Stahl- und Edelstahl-Schweißen
- Typische Einsatzbereiche: Karosseriereparaturen/Instandsetzung, Landwirtschaft, Heftschweißungen
- Energieeffizient dank moderner Invertertechnik
- Digitale Anzeige u.a. für Schweißstrom und Drahtvorschubgeschwindigkeit
- Grundwerkstoffe: Baustähle, CrNi-Stähle ferritisch/austenitisch und Duplex-Stähle
- Stufenlos einstellbarer Drahtvorschub
- S-Zeichen: Zugelassen zum Schweißen an engen Schweißplätzen mit erhöhter elektrischer Gefährdung
- Einfache Bedienung und Einstellung
- Der weiche und stabile Lichtbogen garantiert spritzerarme Schweißergebnisse
- Praktische Gasflaschenhalterung
- Robustes Fahrwerk mit Lenkrollen für einen einfachen Transport
- Zwei Jahre Schweißkraft-Garantie

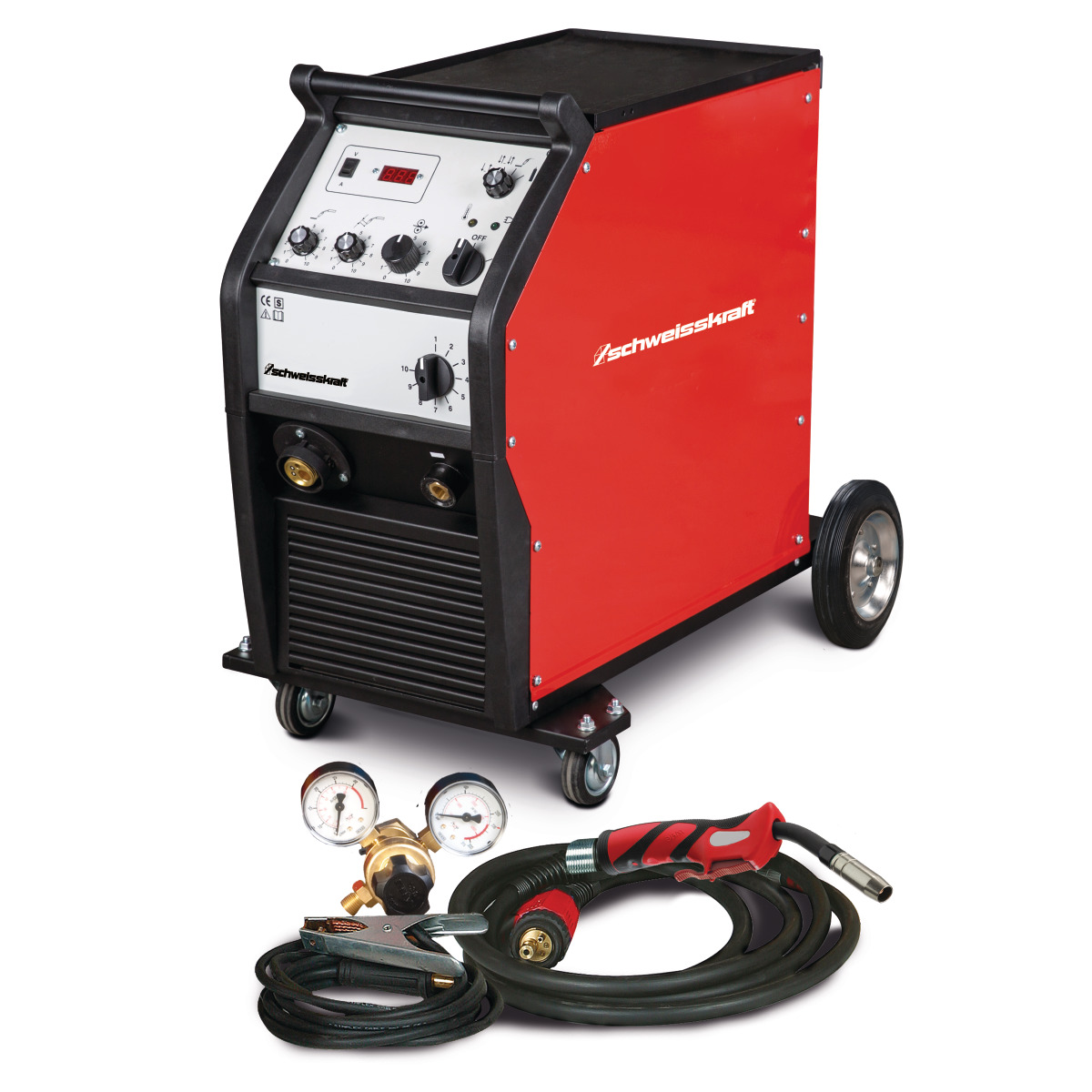

- Schweißbrenner SMB 25/4
- Korbspulenadapter
- Vorschubrollen 0,8-1,0 mm
- Gasschlauch
- Druckminderer
- Massekabel 3m
- Netzkabel mit 5-poligem Stecker 16A
Spécifications produits
| Abmessung (L x B x H) | 823 x 510 x 735 mm |
|---|---|
| Absicherung (träge) | 16 A |
| Anschlusskabellänge | 4 m |
| Anschlussspannung | 3 x 400 V |
| Blechdicken | <ul><li>1,0 – 10 mm (MAG)</li><li>1,0 – 8 mm (MIG)</li></ul> |
| Breite/Tiefe (Produkt) ca. | 510 mm |
| Brennerkühlung | Gas |
| Draht-Ø | 0,8 - 1,0 mm |
| Drahtvorschub | 4 Rollen |
| Drahtvorschubeinheit | 4 Rollen |
| Drahtvorschubgeschwindigkeit | 1 - 20 m/min |
| Drahtvorschubrollen angetrieben | 4 Rollen |
| Einschaltdauer bei Imax. 40°C | 35 % |
| Einschaltdauer bei max. Strom 40°C | 35 % |
| Einstellbereich | 30 - 250 A |
| Einstellbereich Elektrode | 30 – 200 A |
| Einstellbereich MIG/MAG | 30 – 250 A |
| EMV-Klasse | A |
| Erforderliche Generatorenleistung | 8 kVA |
| Erforderliche Generatorleistung | 8 kVA |
| Erläuterung EMV-Klasse | Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch |
| Gewicht (netto) ca. | 69 kg |
| Gewicht (Netto) ca. | 31 kg |
| Gewicht ca. | 69 kg |
| Grundwerkstoffe | <ul><li>Baustähle</li><li>CrNi-Stähle ferritisch/austenitisc |
| Höhe (Produkt) ca. | 735 mm |
| Isolationsklasse | H |
| Kennzeichnung | CE, S |
| Kühlart | AF |
| Länge (Produkt) ca. | 823 mm |
| Leerlaufspannung | 16 - 32 V |
| Leistungsaufnahme effektiv | 5,3 kVA |
| Leistungsaufnahme MIG/MAG | 5.3 kVA |
| Leistungsfaktor | 0,8 cos phi |
| Negative Netzspannungstoleranz | 10 % |
| Netzanschluss |
|
| Netzfrequenz | 50 / 60 Hz |
| Norm | EN 60 974-1; -10 |
| Positive Netzspannungstoleranz | 10 % |
| Schaltstufen | 10 |
| Schutzart | IP 23 |
| schweißbare Drähte Aluminium | 1,0 – 1,2 mm |
| schweißbare Drähte Edelstahl | 0,8 – 1,2 mm |
| Schweißbare Drähte Edelstahl | 0,8 – 1,0 mm |
| schweißbare Drähte Stahl | 0,8 – 1,2 mm |
| Schweißbare Drähte Stahl | 0,8 – 1,0 mm |
| Schweißstrom bei ED 100% | 140 A |
| Strom bei ED 100% 40 °C | 140 A |
| Strom bei ED 60% 40°C | 250 A |
| Stromaufnahme | 12 A |
| Typische Anwendungen | <ul><li>Karosseriereparaturen / Instandsetzung</li><li>Landw |
| Verfahren | <ul><li>MIG/MAG</li></ul> |
| Verfahren MIG/MAG | ? |
| Verfahren MMA | ? |
| Wirkungsgrad | 87 % |
| DIN/ EN/ ISO/ Art | EN 60 974-1; -10 |
Ersatzteile
Zubehör
bestehend aus
Fabricant
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Règles de sécurité
Consignes générales de sécurité
• Tous les branchements électriques doivent être effectués par un électricien agréé
• Les machines ne peuvent être utilisées qu'avec des dispositifs de sécurité fonctionnels.
• Autoriser uniquement le personnel qualifié à utiliser la machine
• Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel qualifié.
• Ne travaillez jamais sous l'influence de maladies, de médicaments, de drogues ou d'alcool qui altèrent la concentration
• Avant d'effectuer des travaux d'entretien ou de réparation, les machines doivent toujours être débranchées de l'alimentation électrique.
• Portez des vêtements ajustés et retirez tout objet qui pourrait s'emmêler dans les machines.
• Utiliser des pièces de rechange et des accessoires d'origine
• Gardez les parties du corps éloignées des pièces mobiles des machines.
• En cas de dysfonctionnement ou d'anomalies particulières, le fonctionnement doit être immédiatement arrêté jusqu'à ce que la cause soit clarifiée et que l'erreur soit corrigée.
• Évitez de surcharger les machines. Travaillez toujours dans la plage de performances approuvée (données techniques)
• Assurez-vous toujours que personne ne se trouve dans les zones dangereuses des machines.
• Avant d'utiliser les machines, assurez-vous que les dispositifs de sécurité fonctionnent correctement
• Lisez le mode d'emploi et familiarisez-vous avec les dispositifs de sécurité.
• Gardez la zone de travail propre et bien rangée pour minimiser les risques.
• N'apportez aucune modification aux machines
• Portez une protection auditive pour protéger votre audition
• Portez des gants de sécurité appropriés lorsque vous manipulez des produits chimiques ou des objets pointus.
• Portez des chaussures de sécurité appropriées pour protéger vos pieds
• Portez des vêtements de sécurité appropriés
• Assurez-vous d'observer et de suivre toutes les instructions de sécurité marquées sur le produit ou incluses avec le produit.
