Détails

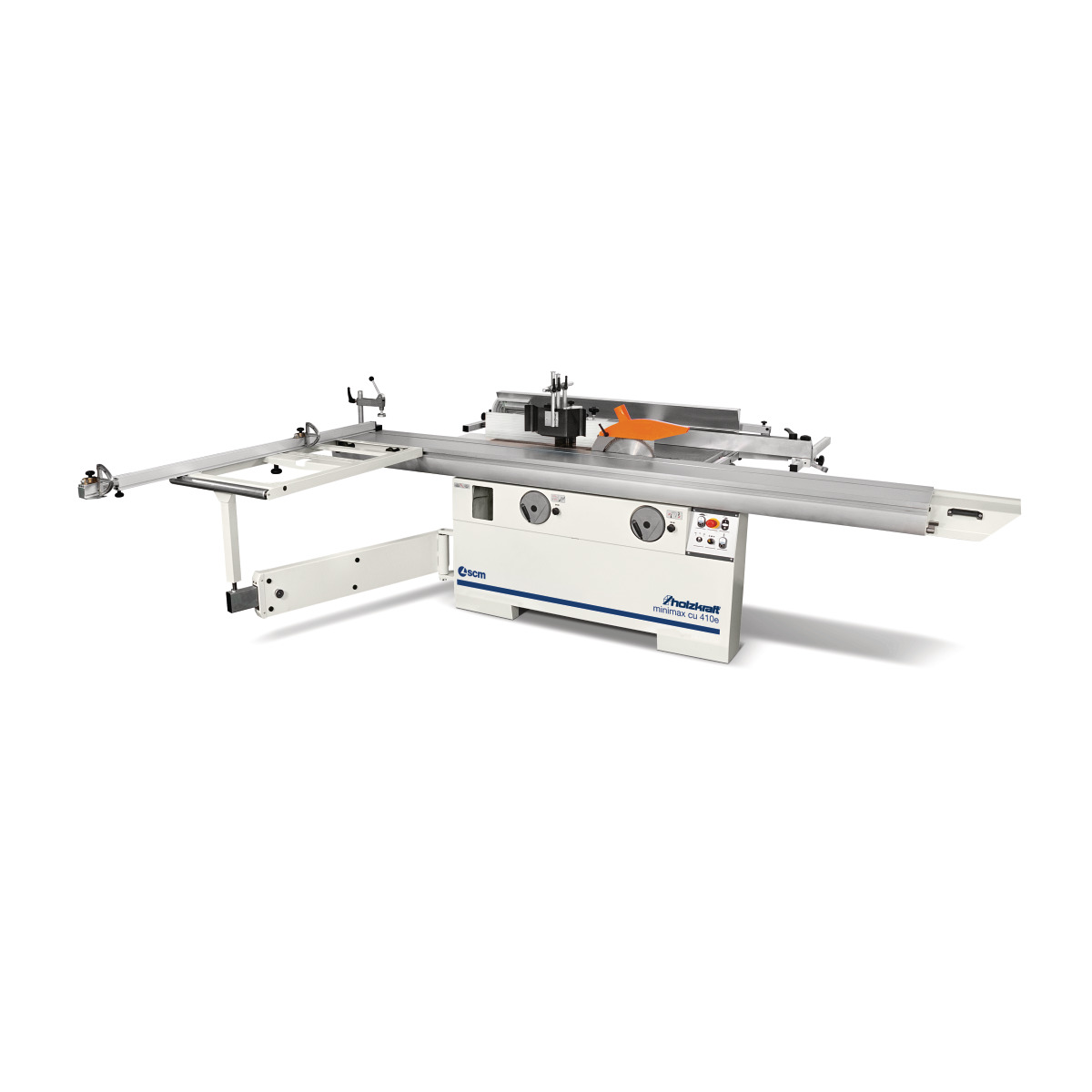

- Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum

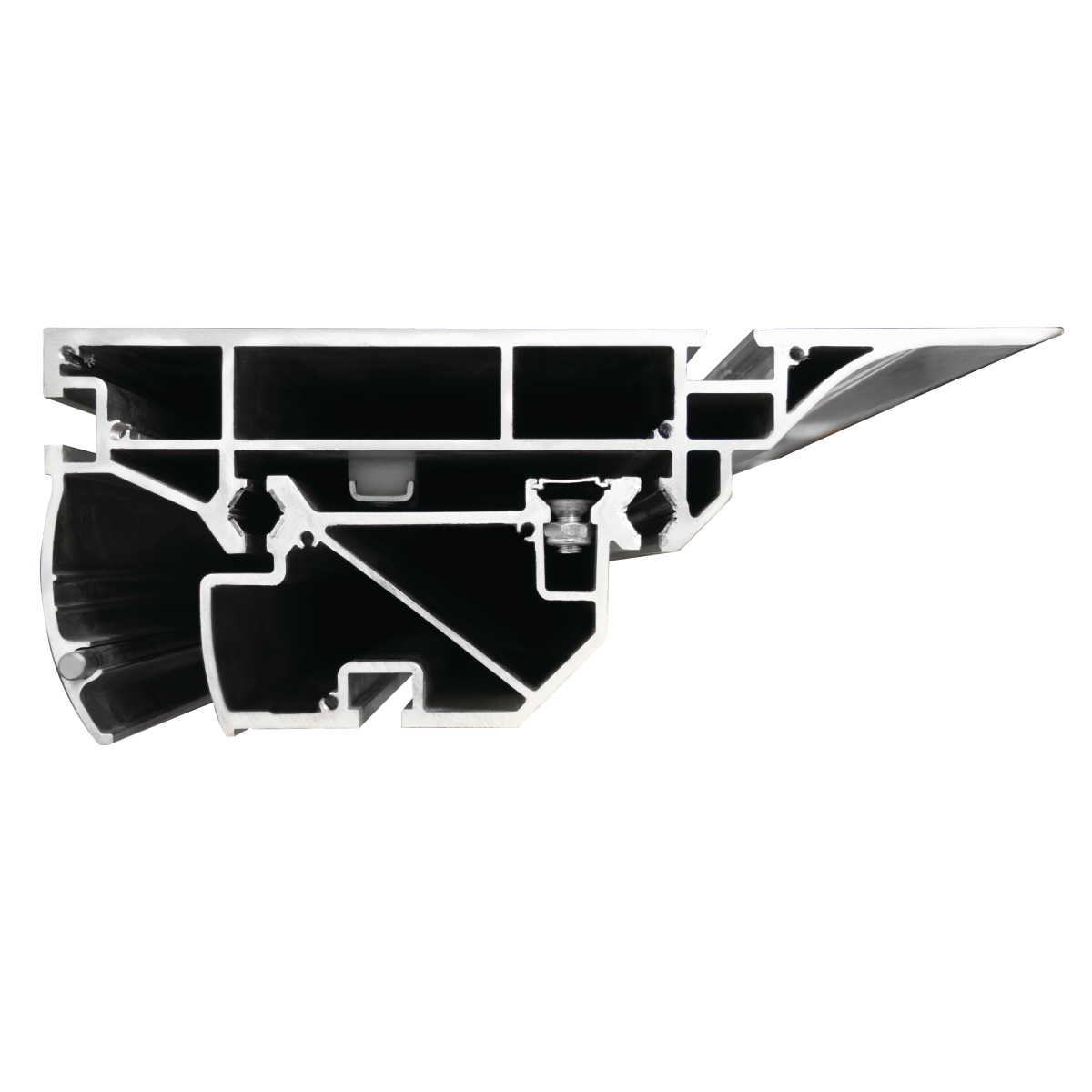

- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
- Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
- Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
- Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
- Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
- Mit Rechts-Linkslauf der Frässpindel
- Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit

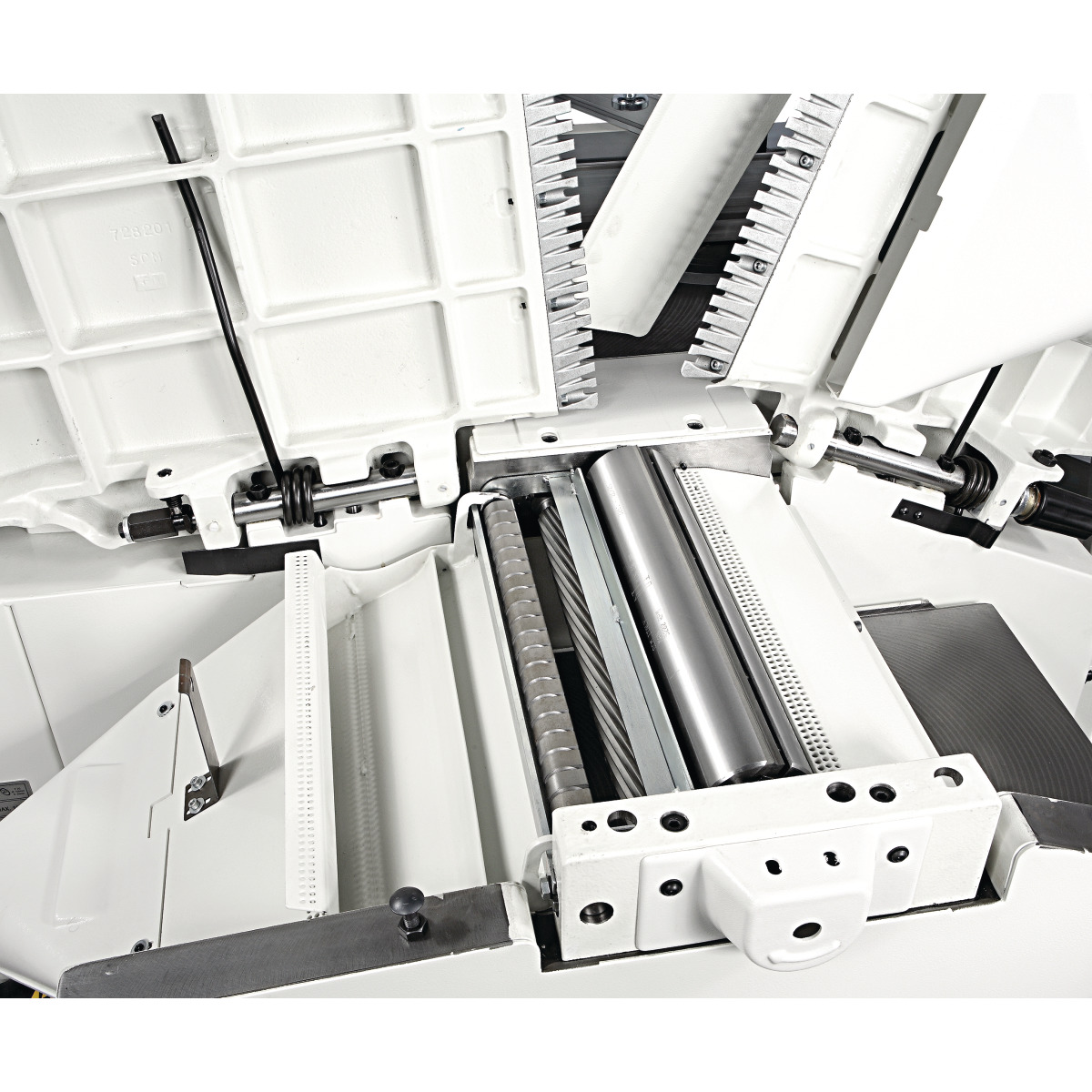

- 2-stufiger Vorschub beim Dickenhobeln

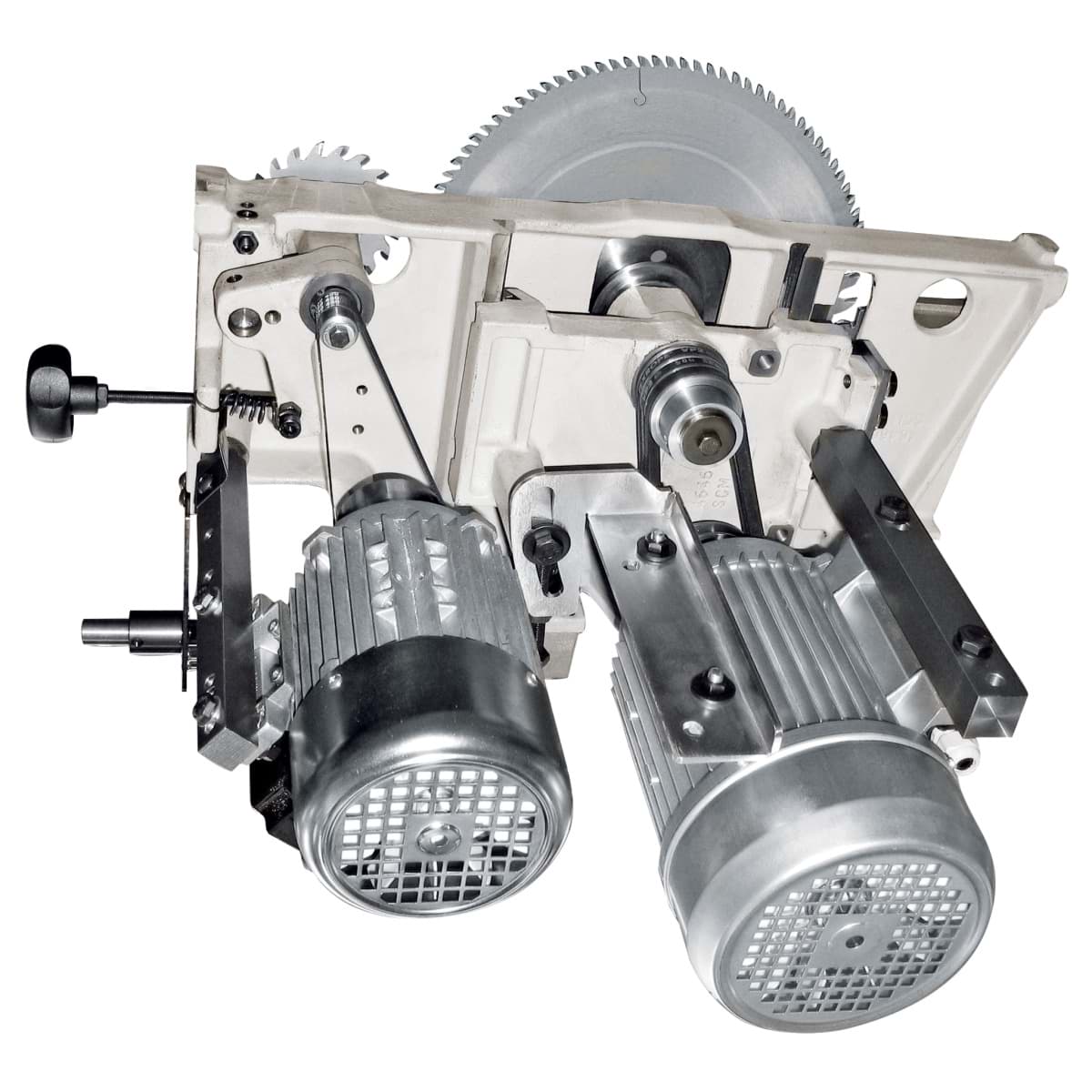

- Drei unabhängige Industrie-Motoren für den Dauerbetrieb
- Mit abschließbarem Hauptschalter, Motorschutzschalter
- Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
- Feste Handräder
Spécifications produits
| Abmessungen Formatschiebeschlitten | 360 x 142 x 3260 mm |
|---|---|
| Abricht-Fügeanschlag | ? |
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 2000 mm |
| Abrichttischlänge | 2000 mm |

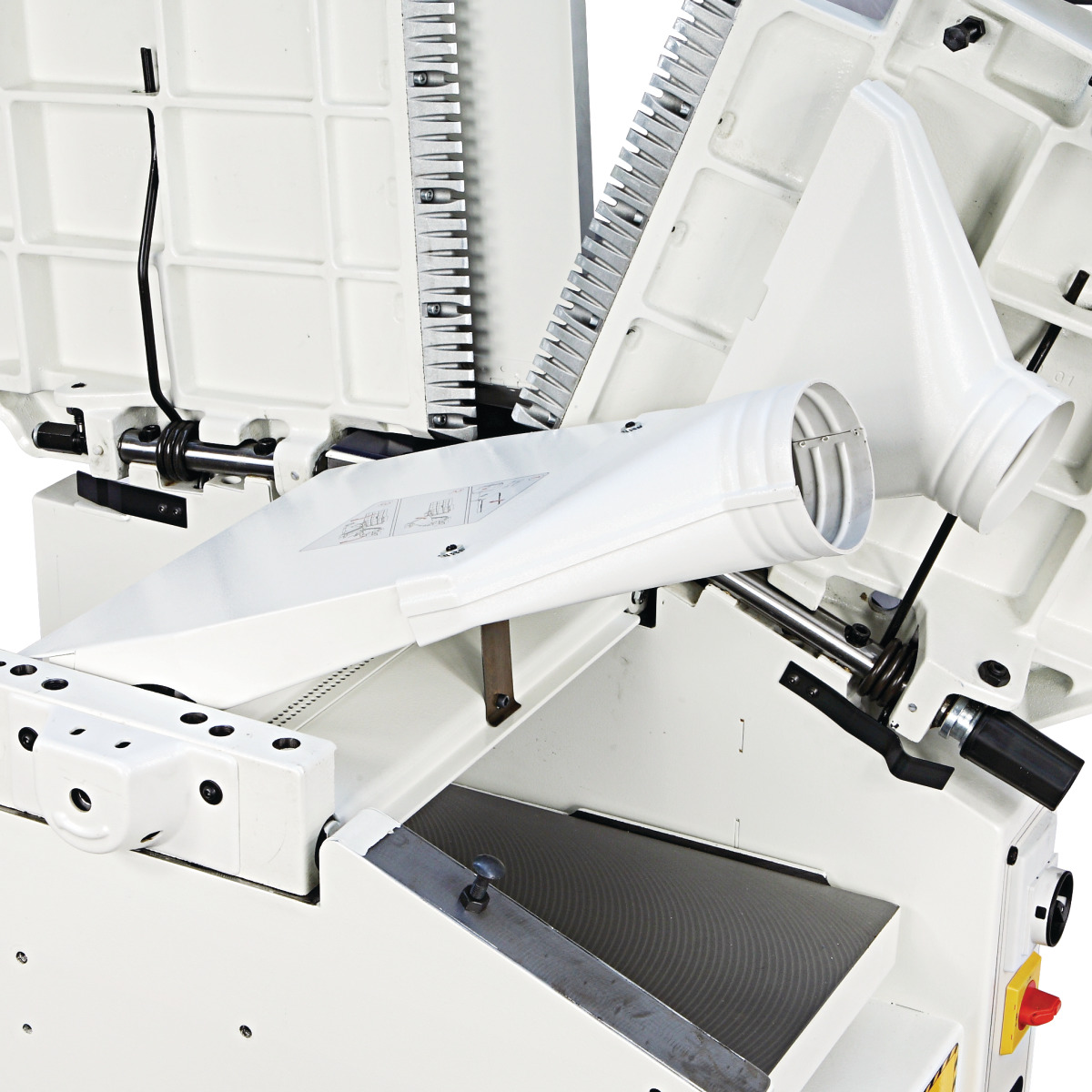

| Absaugstutzen Durchmesser | 3 x 120 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Absaugstutzendurchmesser | 3 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 4 St |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbreite | 410 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Besäumlänge | 3200 mm |
| Besäumrahmen | ? |
| Besäumschuh | ? |
| Bogenfrässchutzhaube | ? |
| Dickentisch Breite | 423 mm |
| Dickentisch Länge | 757 mm |
| Drehzahl (Haupt-)Sägeblatt | 4000 min?¹ |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ? |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 3260 mm |

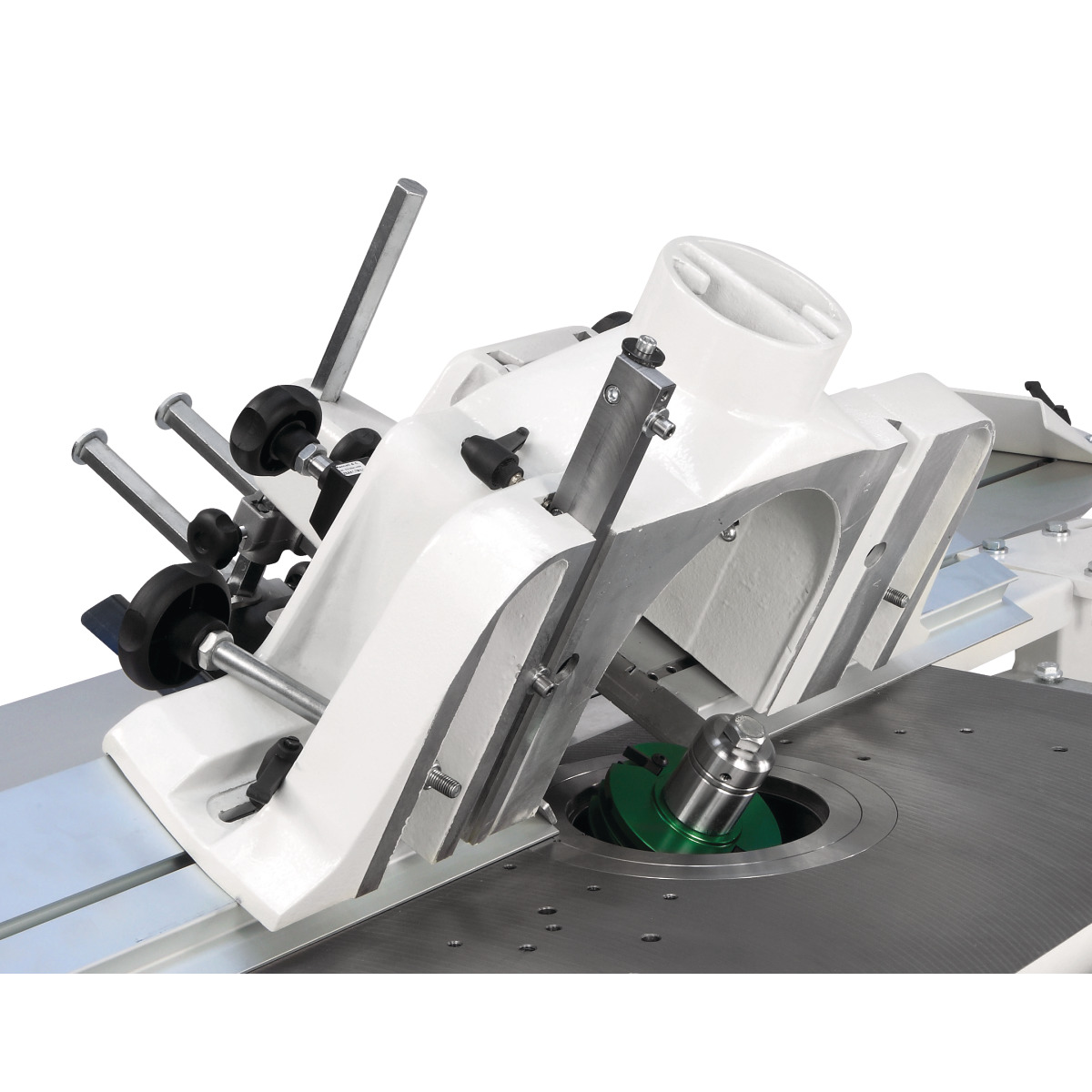

| Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |
| Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
| Gewicht (netto) ca. | 873 kg |
| Gewicht (Netto) ca. | 873 kg |
| Gewicht ca. | 873 kg |
| Griff für Schiebeschlitten | ? |
| Hobelwellen-Ø / Anzahl Hobelmesser | 87 mm / 4 Stk. |
| Hobelwellendrehzahl | 5200 min-1 |
| Hobelwellendurchmesser | 87 mm |

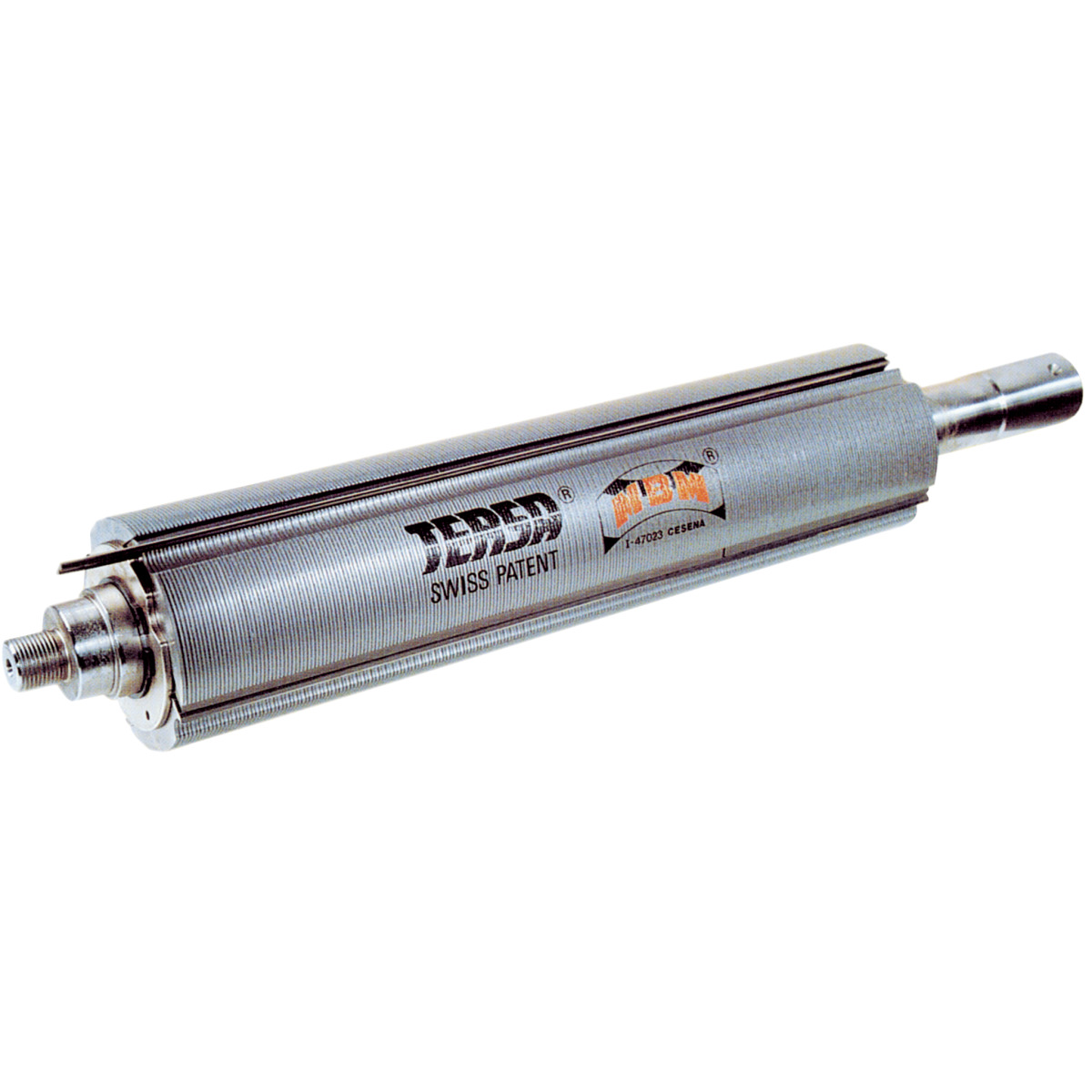

| Hobelwellentyp | TERSA |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Materialrolle am Besäumrahmen | ? |
| max. Ablängbreite links vom Sägeblatt |
|
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| max. Sägeblattdurchmesser m. Vorritz | 315 mm |
| Max. Sägeblattüberstand 45° | 71 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Schnitthöhe bei 90° | 90 mm |
| max. Schnitthöhe bei 90° / 45° | 90 / 63 mm |
| max. Spanabnahme | 5 mm |
| max. Werkzeugdurchmesser versenkb. | 210 / 150 mm |
| max. Zapfenwerkzeugdurchmesser | 275 mm |
| min. / max. Arbeitshöhe | 3 / 230 mm |
| Motorleistung 400 V / 50 Hz / S6 - 40% | 3 x 4,0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 125 mm |
| Nutzlänge Spindel | 125 mm |
| Platzbedarf Breite/Tiefe | 5140 mm |
| Platzbedarf Länge | 7160 mm |
| Säge-Frästischabmessung | 1250 x 430 mm |
| Säge-Parallelanschlag | ?, mit stabiler Rundstangenführung |
| Sägeblattneigung | 90 – 45 ° |
| Sägewellendrehzahl | 4000 min-1 |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Schnittbreite am Parallelanschlag | 900 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Spanabnahme max. Abrichte | 5 mm |
| Spanabnahme max. Dicke | 5 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahl | 3500/6000/8000/10000 min-1 |
| Spindeldrehzahl(en) | 3500/6000/8000/10000 min?¹ |
| Spindeldurchmesser | 30 mm |
| Spindelneigung | 0 bis -45 Grad |
| Tischabmessung | 775 x 423 mm |
| Tischbreite | 430 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 1250 mm |
| Vorritzeinrichtung | optional erhältlich |
| Vorschubgeschwindigkeit | 6 - 12 m/min |
| Werkzeugdurchmesser max. absenkbar | 210 mm |
| Werkzeugdurchmesser max. absenkbar 45° | 150 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
