Détails
- Das Aluminiumrohr vereint alle Vorteile der konventionellen Materialien wie Stahl, Kunststoff oder Kupfer, vermeidet aber deren Nachteile.
- Durch die konsequente Neuentwicklung können bei der Montage 50% Zeit zum bisher eingesetzten System eingespart werden.
- Ziel der Entwicklung war es, bei den einzelnen Bauteilen mindestens die Hälfte der Schraubverbindungen einzusparen. Einzig die äußere Profilform blieb erhalten.
Patentierte Klemmtechnik
- Anbohren unter Druck möglich
- Geräuscharm durch Schalldämpfung
- Kompatibel mit allen weltweit verwendeten Systemen
- Alle vier Seiten nutzbar
- Schnelles und ungefährliches Anbringen von Anschlüssen
- Einfacher, schneller und kostengünstiger zu montieren
- Luftentnahme an jeder gewünschten Stelle
- Verschiedene Befestigungshaklter für Wand- oder Deckenmontage stehen zur Verfügung
- Auch nachträgliche Änderungen jederzeit möglich.
- Absolute Dichtheit und Zuverlässigkeit
Benötigte Werkzeuge für die Montage:
- Inbusschlüssel
- Entgratmesser
- Kegelsenker
- Säge (Handsäge oder elektrische Kappsäge)
- Fett (empfohlen Klüber Microlube GL 261)
- Bohrmaschine oder Akkuschrauber
- Anbohrvorrichtung (wenn unter Druck bei Betriebsbedingungen angebohrt werden soll)
Ihre Vorteile
Flexibilität
- Die Luftentnahme kann an jeder gewünschten Stelle erfolgen, auch unter Druck. Änderungen sind deshalb in kürzester Zeit und völlig problemlos möglich.
System
- Wo es um Systeme rund um Druckluft geht, sind Komplettlösungen aus einer Hand Ihre Garantie für Sicherheit. Wir unterstützen Sie in der Umsetzung Ihrer Anforderungen von der Planung bis zu Inbetriebnahme.
Montage
- Die Handhabung ist unkompliziert. Zur Montage ist lediglich ein Inbussschlüssel erforderlich.
Leistung
- Komplettes System - von A bis Z ist in verschiedenen Größen alles aufeinander abgestimmt.
Ergebnis
- Maximale Druckluftqualität, hohe Flexibilität und Zeitersparnis durch Montagefreundlichkeit, machen das System zu einem System für die Zukunft.

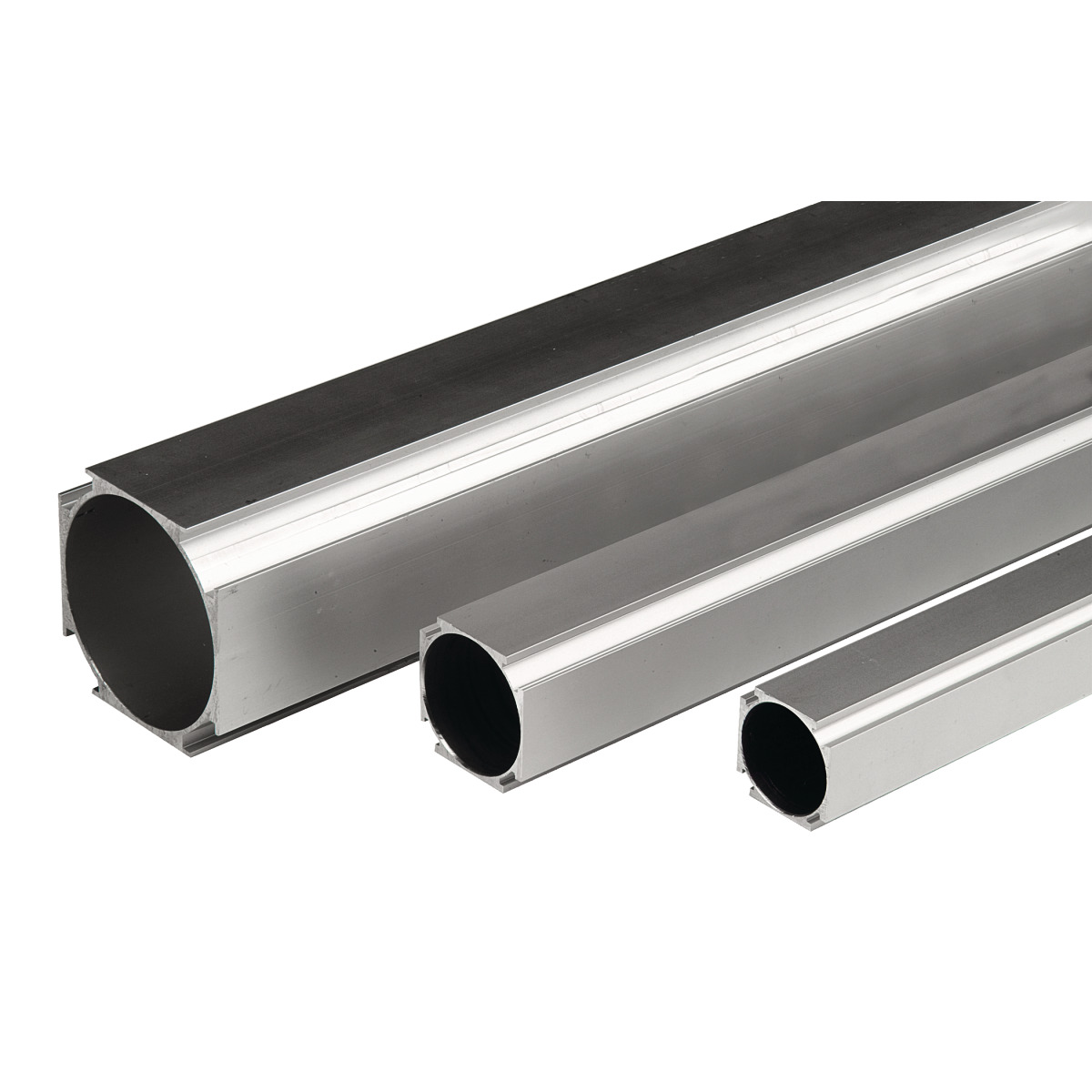

Aluminiumprofil-Druckluftrohrleitungssystem ALS
- Für den Handwerksbetrieb oder das kleinere Industrie-Unternehmen mit einem Luftverbrauch bis max. 2000 l/min
- Ideale Ergänzung zum simplyAir-System für die Stich- und Abgangsleitungen. Auch hier profitieren Sie von den entscheidenden Vorteilen unseres intelligenten Aluminiumrohrleitungssystems
- Extrem einfache und schnelle Montage
- Aluminium ist leicht, korrosionsbeständig und besonders strömungsgünstig
- Die Luftentnahme ist an jeder gewünschten Stelle ohne Unterbrechung des Betriebsablaufs möglich
- Komplettes System in verschiedenen Größen, von A bis Z alles perfekt aufeinander abgestimmt
- Schnelle modulare Verlegung
- Verlegung der Leitung druch einfaches Einstecken der Rohre
- Schnelle Montage und Demontage ohne Spezialwerkzeuge
- Große Auswahl an Verbindungs- und Zubehörteilen ermöglicht eine optimale Anpassung des Leitungsnetzes an die vorhandene Werkstatt
- Rohre und Verbindungen in unterschiedlichen Abmessungen, Komplett mit Platten, Winkeln oder als T-Verbindung, stellen die Basis
Spécifications produits
| Andere Bezeichnungen | DIN |
|---|---|
| Betriebsdruck max. | 15 bar |
| Betriebsdruck min. | 10 bar |
| Betriebstemperatur max. | 120 °C |
| Betriebstemperatur max. der O-Ring | 100 °C |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur min. der O-Ring | -20 °C |
| Brinnel Härte | 70.4 HB |
| Chemische Zusammensetzung | SI 0,3-0,6% Mg 0,35-0,6% 7c 0,1-0,3% |
| Dehnbruchlast | 160 N/mm² |
| Dehnung A 50 % | 6 % |
| Elastisches Modul | 6700 K/mm² |
| Elektrische Leitfähigkeit | 53 % IACS |
| Gewicht pro m ca. | 2,6 kg |
| Gewicht pro Meter | 2.6 kg |
| Innendurchmesser | 80 mm |
| Länge (Produkt) ca. | 6 mm |
| Länge ca. | 6 m |
| Linearer Ausdehnungskoeffizient | 0,024 mm/m.°C |
| Material der O-Ring-Dichtungen | NBR 70 Standard |
| Oberflächenbehandlung | Chemische Oxidation Farbe Natur |
| Prüfdruck | 24 kg/cm² |
| Schmelzpunkt | 600 - 650 °C |
| Schraubenmaterial | Stahl der Klasse 8.8 |
| Spezifische Wärme | 96 J/Kg.K |
| Spezifisches Gewicht - Dichtigkeit | 270 kg/dm³ |
| Verpackungseinheit | 1 x 6 m |
| Wärmebehandlung | Vergütung T66 |
| Wärmeleitfähigkeit | 200 W/m, K |
| Zugbruchlast | 215 N/mm² |
| Werkstoff | ENAW 6060 |
